Beyma-Lautsprecher

Zu unseren Bauvorschlägen mit Beyma Lautsprechern.

Beyma

Beyma ist ein renommierter Lautsprecherhersteller mit Sitz in Sevilla, Spanien.

Hochtöner

CP09 Best.-Nr.: by-cp09 EUR 58,00

ohne MwSt: € 48.74 / $ 54.10
26 mm Hochtöner mit hochwertiger-Membran.

Belastbarkeit (Nenn/Musik) = 15 W
Frequenzbereich = 2000-20000 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 104 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5 Ohm
Kraftfaktor BL = 4 N/A
Durchmesser der Schwingspule = 26 mm
Einbaudurchmesser d = 90x71 mm
Aussendurchmesser d = 98x92 mm
Einbautiefe (nicht eingefräst) t = 96 mm
Gewicht m = 0,75 kg

zum PDF-Datenblatt

CP12/N Best.-Nr.: by-cp12n EUR 49,90

ohne MwSt: € 41.93 / $ 46.55
25,8 mm Hochtöner mit hochwertiger-Membran.

Belastbarkeit (Nenn/Musik) = 15 W
Frequenzbereich = 3000-20000 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 107 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5 Ohm
Kraftfaktor BL = 4 N/A
Durchmesser der Schwingspule = 25,8 mm
Einbaudurchmesser d = 74 mm
Aussendurchmesser d = 87x87 mm
Einbautiefe (nicht eingefräst) t = 72 mm
Gewicht m = 0,75 kg

zum PDF-Datenblatt

CP16 Best.-Nr.: by-cp16 EUR 49,90

ohne MwSt: € 41.93 / $ 46.55
25,8 mm Hochtöner mit hochwertiger-Membran.

Belastbarkeit (Nenn/Musik) = 15 W
Frequenzbereich = 3000-20000 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 105 dB (2,83V; 1m)
Gleichstromwiderstand Re = 7,3 Ohm
Kraftfaktor BL = 4 N/A
Durchmesser der Schwingspule = 25,8 mm
Einbaudurchmesser d = 75 mm
Aussendurchmesser d = 86x86 mm
Einbautiefe (nicht eingefräst) t = 65 mm
Gewicht m = 0,8 kg

zum PDF-Datenblatt

CP21/F Best.-Nr.: by-cp21f EUR 109,00

ohne MwSt: € 91.60 / $ 101.67
37,6 mm Hochtöner mit hochwertiger-Membran.

Belastbarkeit (Nenn/Musik) = 25/50 W
Frequenzbereich = 3500-20000 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 105 dB (2,83V; 1m)
Gleichstromwiderstand Re = 6,1 Ohm
Kraftfaktor BL = 5,2 N/A
Durchmesser der Schwingspule = 37,6 mm
Einbaudurchmesser d = 92 mm
Aussendurchmesser d = 102x102 mm
Einbautiefe (nicht eingefräst) t = 72 mm
Gewicht m = 1,7 kg

zum PDF-Datenblatt

CP22 Best.-Nr.: by-cp22 EUR 105,00

ohne MwSt: € 88.24 / $ 97.94
37,6 mm Hochtöner mit hochwertiger-Membran.

Belastbarkeit (Nenn/Musik) = 25 W
Frequenzbereich = 4000-20000 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 107 dB (2,83V; 1m)
Gleichstromwiderstand Re = 6,1 Ohm
Kraftfaktor BL = 5,2 N/A
Durchmesser der Schwingspule = 37,6 mm
Einbaudurchmesser d = 92 mm
Aussendurchmesser d = 102x102 mm
Einbautiefe (nicht eingefräst) t = 71 mm
Gewicht m = 1,6 kg

zum PDF-Datenblatt

CP25 Best.-Nr.: by-cp25

- nicht lieferbar
37,6 mm Hochtöner mit hochwertiger-Membran.

Belastbarkeit (Nenn/Musik) = 25/50 W
Frequenzbereich = 2500-20000 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 104 dB (2,83V; 1m)
Gleichstromwiderstand Re = 6,1 Ohm
Kraftfaktor BL = 6 N/A
Durchmesser der Schwingspule = 37,6 mm
Einbaudurchmesser d = 120x130 mm
Aussendurchmesser d = 160x135 mm
Einbautiefe (nicht eingefräst) t = 125 mm
Gewicht m = 1,7 kg

zum PDF-Datenblatt

SMC8060 Best.-Nr.: by-smc8060 EUR 109,00

ohne MwSt: € 91.60 / $ 101.67
44,4 mm Hochtöner mit hochwertiger-Membran.

Belastbarkeit (Nenn/Musik) = 50/100 W
Frequenzbereich = 800-18000 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 107 dB (2,83V; 1m)
Gleichstromwiderstand Re = 4,4 Ohm
Kraftfaktor BL = 8,5 N/A
Durchmesser der Schwingspule = 44,4 mm
Einbaudurchmesser d = 130x115 mm
Aussendurchmesser d = 140x136 mm
Einbautiefe (nicht eingefräst) t = 121 mm
Gewicht m = 1,5 kg

zum PDF-Datenblatt

Air-Motion-Transformer

TPL150B Best.-Nr.: by-tpl150 EUR 549,00

ohne MwSt: € 461.34 / $ 512.09
Air Motion Transformer.

Belastbarkeit (Nenn/Musik) = 80/160 W
Frequenzbereich = 1000-23000 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 99 dB (2,83V; 1m)
Gleichstromwiderstand Re = 4,9 Ohm
Aussendurchmesser d = 160x130 mm
Einbautiefe (nicht eingefräst) t = 68,4 mm
Gewicht m = 2,08 kg

zum PDF-Datenblatt

TPL150S Best.-Nr.: by-tpl150s EUR 555,60

ohne MwSt: € 466.89 / $ 518.25
Air Motion Transformer.

Belastbarkeit (Nenn/Musik) = 80/160 W
Frequenzbereich = 1000-23000 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 99 dB (2,83V; 1m)
Gleichstromwiderstand Re = 4,9 Ohm
Aussendurchmesser d = 160x130 mm
Einbautiefe (nicht eingefräst) t = 68,4 mm
Gewicht m = 2,08 kg

zum PDF-Datenblatt

TPL150H Best.-Nr.: by-tpl150h EUR 629,00

ohne MwSt: € 528.57 / $ 586.71
Air Motion Transformer.

Belastbarkeit (Nenn/Musik) = 80/160 W
Frequenzbereich = 700-23000 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 102 dB (2,83V; 1m)
Gleichstromwiderstand Re = 4,9 Ohm
Aussendurchmesser d = 230x230 mm
Einbautiefe (nicht eingefräst) t = 148 mm
Gewicht m = 2,9 kg

zum PDF-Datenblatt

TPL200B Best.-Nr.: by-tpl200b EUR 633,70

ohne MwSt: € 532.52 / $ 591.10
Air Motion Transformer.

Belastbarkeit (Nenn/Musik) = 120/240 W
Frequenzbereich = 1000-23000 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 101 dB (2,83V; 1m)
Gleichstromwiderstand Re = 4,9 Ohm
Aussendurchmesser d = 160x130 mm
Einbautiefe (nicht eingefräst) t = 72,4 mm
Gewicht m = 2,75 kg

zum PDF-Datenblatt

TPL200S Best.-Nr.: by-tpl200s EUR 633,70

ohne MwSt: € 532.52 / $ 591.10
Air Motion Transformer.

Belastbarkeit (Nenn/Musik) = 120/240 W
Frequenzbereich = 1000-23000 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 101 dB (2,83V; 1m)
Gleichstromwiderstand Re = 4,9 Ohm
Aussendurchmesser d = 160x130 mm
Einbautiefe (nicht eingefräst) t = 72,4 mm
Gewicht m = 2,75 kg

zum PDF-Datenblatt

TPL200H Best.-Nr.: by-tpl200h EUR 692,30

ohne MwSt: € 581.76 / $ 645.76
Air Motion Transformer.

Belastbarkeit (Nenn/Musik) = 120/240 W
Frequenzbereich = 1000-23000 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 104 dB (2,83V; 1m)
Gleichstromwiderstand Re = 4,9 Ohm
Aussendurchmesser d = 230x230 mm
Einbautiefe (nicht eingefräst) t = 152 mm
Gewicht m = 3,55 kg

zum PDF-Datenblatt

Treiber zur Montage an ein Horn

WL3 Best.-Nr.: by-wl3 EUR 219,00

ohne MwSt: € 184.03 / $ 204.28
. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

Belastbarkeit (Nenn/Musik) = 40/80 W
Frequenzbereich = 700-20000 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 105 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,6 Ohm
Kraftfaktor BL = 8 N/A
Durchmesser der Schwingspule = 44,4 mm
Aussendurchmesser d = 80 mm
Einbautiefe (nicht eingefräst) t = 142 mm
Gewicht m = 1 kg

zum PDF-Datenblatt

WL4 Best.-Nr.: by-wl4 EUR 229,00

ohne MwSt: € 192.44 / $ 213.61
. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

Belastbarkeit (Nenn/Musik) = 40/80 W
Frequenzbereich = 700-20000 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 105 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,6 Ohm
Kraftfaktor BL = 8 N/A
Durchmesser der Schwingspule = 44,4 mm
Aussendurchmesser d = 80 mm
Einbautiefe (nicht eingefräst) t = 195 mm
Gewicht m = 1,1 kg

zum PDF-Datenblatt

WL4FE Best.-Nr.: by-wl4fe EUR 139,00

ohne MwSt: € 116.81 / $ 129.66
.

Belastbarkeit (Nenn/Musik) = 70/140 W
Frequenzbereich = 700-20000 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 104 dB (2,83V; 1m)
Gleichstromwiderstand Re = 4,3 Ohm
Kraftfaktor BL = 6,6 N/A
Durchmesser der Schwingspule = 44,4 mm
Aussendurchmesser d = 100 mm
Einbautiefe (nicht eingefräst) t = 200 mm
Gewicht m = 1,81 kg

zum PDF-Datenblatt

CD10FE Best.-Nr.: by-cd10fe EUR 79,00

ohne MwSt: € 66.39 / $ 73.69
.

Belastbarkeit (Nenn/Musik) = 70/140 W
Frequenzbereich = 700-19000 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 109 dB (2,83V; 1m)
Gleichstromwiderstand Re = 4,3 Ohm
Kraftfaktor BL = 6,6 N/A
Durchmesser der Schwingspule = 44,4 mm
Aussendurchmesser d = 102 mm
Einbautiefe (nicht eingefräst) t = 62 mm
Gewicht m = 1,3 kg

zum PDF-Datenblatt

CD10ND Best.-Nr.: by-cd10nd EUR 169,00

ohne MwSt: € 142.02 / $ 157.64
. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

Belastbarkeit (Nenn/Musik) = 70/140 W
Frequenzbereich = 700-19000 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 111 dB (2,83V; 1m)
Gleichstromwiderstand Re = 4,3 Ohm
Kraftfaktor BL = 8,9 N/A
Durchmesser der Schwingspule = 44,4 mm
Aussendurchmesser d = 100 mm
Einbautiefe (nicht eingefräst) t = 66,4 mm
Gewicht m = 1,2 kg

zum PDF-Datenblatt

SMC225ND Best.-Nr.: by-smc225nd EUR 145,00

ohne MwSt: € 121.85 / $ 135.25
. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

Belastbarkeit (Nenn/Musik) = 40/80 W
Frequenzbereich = 800-20000 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 108 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,6 Ohm
Kraftfaktor BL = 8 N/A
Durchmesser der Schwingspule = 44,4 mm
Aussendurchmesser d = 80 mm
Einbautiefe (nicht eingefräst) t = 57 mm
Gewicht m = 0,7 kg

zum PDF-Datenblatt

CP380M Best.-Nr.: by-cp380m EUR 179,00

ohne MwSt: € 150.42 / $ 166.97
. Der Schwingspulenträger ist aus Kapton.

Belastbarkeit (Nenn/Musik) = 70/140 W
Frequenzbereich = 800-20000 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 107 dB (2,83V; 1m)
Gleichstromwiderstand Re = 4,7 Ohm
Kraftfaktor BL = 7 N/A
Durchmesser der Schwingspule = 44 mm
Aussendurchmesser d = 146,5 mm
Einbautiefe (nicht eingefräst) t = 75 mm
Gewicht m = 3,25 kg

zum PDF-Datenblatt

CP385ND Best.-Nr.: by-cp385nd EUR 229,00

ohne MwSt: € 192.44 / $ 213.61
. Der Schwingspulenträger ist aus Kapton. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

Belastbarkeit (Nenn/Musik) = 70/140 W
Frequenzbereich = 800-20000 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 107 dB (2,83V; 1m)
Gleichstromwiderstand Re = 4,7 Ohm
Kraftfaktor BL = 7,5 N/A
Durchmesser der Schwingspule = 44 mm
Aussendurchmesser d = 100 mm
Einbautiefe (nicht eingefräst) t = 80 mm
Gewicht m = 1,35 kg

zum PDF-Datenblatt

SMC280ST Best.-Nr.: by-smc280st EUR 89,00

ohne MwSt: € 74.79 / $ 83.02
.

Belastbarkeit (Nenn/Musik) = 50/100 W
Frequenzbereich = 800-18000 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 105 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,6 Ohm
Kraftfaktor BL = 8,5 N/A
Durchmesser der Schwingspule = 44,4 mm
Aussendurchmesser d = 102 mm
Einbautiefe (nicht eingefräst) t = 53 mm
Gewicht m = 1,3 kg

zum PDF-Datenblatt

SMC1050N Best.-Nr.: by-smc1050n EUR 117,00

ohne MwSt: € 98.32 / $ 109.13
.

Belastbarkeit (Nenn/Musik) = 60/120 W
Frequenzbereich = 800-18000 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 108 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,6 Ohm
Kraftfaktor BL = 9,3 N/A
Durchmesser der Schwingspule = 44,4 mm
Aussendurchmesser d = 120 mm
Einbautiefe (nicht eingefräst) t = 61 mm
Gewicht m = 2,2 kg

zum PDF-Datenblatt

WL5 Best.-Nr.: by-wl5 EUR 429,00

ohne MwSt: € 360.50 / $ 400.16
1,4-Zoll-Hochton-Treiber mit Titan-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

Belastbarkeit (Nenn/Musik) = 70/140 W
Frequenzbereich = 600-20000 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 108 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,5 Ohm
Kraftfaktor BL = 11 N/A
Durchmesser der Schwingspule = 72,2 mm
Aussendurchmesser d = 123 mm
Einbautiefe (nicht eingefräst) t = 271 mm
Gewicht m = 2,62 kg

zum PDF-Datenblatt

CD1014ND Best.-Nr.: by-cd1014nd EUR 179,00

ohne MwSt: € 150.42 / $ 166.97
. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

Belastbarkeit (Nenn/Musik) = 70/140 W
Frequenzbereich = 700-19000 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 110 dB (2,83V; 1m)
Gleichstromwiderstand Re = 4,3 Ohm
Kraftfaktor BL = 6,6 N/A
Durchmesser der Schwingspule = 44,4 mm
Aussendurchmesser d = 115 mm
Einbautiefe (nicht eingefräst) t = 76 mm
Gewicht m = 1,51 kg

zum PDF-Datenblatt

CD1014FE Best.-Nr.: by-cd1014fe EUR 117,00

ohne MwSt: € 98.32 / $ 109.13
.

Belastbarkeit (Nenn/Musik) = 70/140 W
Frequenzbereich = 700-19000 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 110 dB (2,83V; 1m)
Gleichstromwiderstand Re = 4,3 Ohm
Kraftfaktor BL = 6,6 N/A
Durchmesser der Schwingspule = 44,4 mm
Aussendurchmesser d = 120 mm
Einbautiefe (nicht eingefräst) t = 65 mm
Gewicht m = 2,04 kg

zum PDF-Datenblatt

SMC65 Best.-Nr.: by-smc65 EUR 199,00

ohne MwSt: € 167.23 / $ 185.62
1,4-Zoll-Hochton-Treiber mit Titan-Membran.

Belastbarkeit (Nenn/Musik) = 50/100 W
Frequenzbereich = 700-18000 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 107 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,5 Ohm
Kraftfaktor BL = 8,8 N/A
Durchmesser der Schwingspule = 72,2 mm
Aussendurchmesser d = 156 mm
Einbautiefe (nicht eingefräst) t = 64 mm
Gewicht m = 4,2 kg

zum PDF-Datenblatt

SMC65ND Best.-Nr.: by-smc65nd EUR 309,00

ohne MwSt: € 259.66 / $ 288.23
1,4-Zoll-Hochton-Treiber mit Titan-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

Belastbarkeit (Nenn/Musik) = 70/140 W
Frequenzbereich = 600-20000 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 108 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,5 Ohm
Kraftfaktor BL = 10 N/A
Durchmesser der Schwingspule = 72,2 mm
Aussendurchmesser d = 123 mm
Einbautiefe (nicht eingefräst) t = 53,5 mm
Gewicht m = 2,2 kg

zum PDF-Datenblatt

CP755TI Best.-Nr.: by-cp755ti EUR 279,00

ohne MwSt: € 234.45 / $ 260.24
1,4-Zoll-Hochton-Treiber mit Titan-Membran.

Belastbarkeit (Nenn/Musik) = 70/140 W
Frequenzbereich = 600-20000 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 110 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,5 Ohm
Kraftfaktor BL = 10 N/A
Durchmesser der Schwingspule = 72,2 mm
Aussendurchmesser d = 192 mm
Einbautiefe (nicht eingefräst) t = 78 mm
Gewicht m = 6,75 kg

zum PDF-Datenblatt

CP755ND Best.-Nr.: by-cp755nd EUR 479,00

ohne MwSt: € 402.52 / $ 446.80
1,4-Zoll-Hochton-Treiber mit Titan-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

Belastbarkeit (Nenn/Musik) = 80/160 W
Frequenzbereich = 600-20000 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 112 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,5 Ohm
Kraftfaktor BL = 11,5 N/A
Durchmesser der Schwingspule = 72,2 mm
Aussendurchmesser d = 145 mm
Einbautiefe (nicht eingefräst) t = 65 mm
Gewicht m = 2,96 kg

zum PDF-Datenblatt

CP755NDAL Best.-Nr.: by-cp755ndal EUR 479,00

ohne MwSt: € 402.52 / $ 446.80
1,4-Zoll-Hochton-Treiber mit Aluminium-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

Belastbarkeit (Nenn/Musik) = 80/160 W
Frequenzbereich = 600-20000 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 112 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,5 Ohm
Kraftfaktor BL = 11,5 N/A
Durchmesser der Schwingspule = 72,2 mm
Aussendurchmesser d = 145 mm
Einbautiefe (nicht eingefräst) t = 65 mm
Gewicht m = 2,96 kg

zum PDF-Datenblatt

CP855ND Best.-Nr.: by-cp855nd EUR 539,00

ohne MwSt: € 452.94 / $ 502.76
1,4-Zoll-Hochton-Treiber mit Titan-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

Belastbarkeit (Nenn/Musik) = 150/300 W
Frequenzbereich = 500-20000 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 112 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,6 Ohm
Kraftfaktor BL = 16,5 N/A
Durchmesser der Schwingspule = 100 mm
Aussendurchmesser d = 160 mm
Einbautiefe (nicht eingefräst) t = 80 mm
Gewicht m = 4,3 kg

zum PDF-Datenblatt

SMC60 Best.-Nr.: by-smc60 EUR 229,00

ohne MwSt: € 192.44 / $ 213.61
2-Zoll-Hochton-Treiber mit Titan-Membran.

Belastbarkeit (Nenn/Musik) = 80/160 W
Frequenzbereich = 500-18000 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 109 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,5 Ohm
Kraftfaktor BL = 8,8 N/A
Durchmesser der Schwingspule = 72,2 mm
Aussendurchmesser d = 156 mm
Einbautiefe (nicht eingefräst) t = 75 mm
Gewicht m = 4,5 kg

zum PDF-Datenblatt

CP750ND Best.-Nr.: by-cp750nd EUR 489,00

ohne MwSt: € 410.92 / $ 456.13
2-Zoll-Hochton-Treiber mit Titan-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

Belastbarkeit (Nenn/Musik) = 80/160 W
Frequenzbereich = 600-20000 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 112 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,5 Ohm
Kraftfaktor BL = 11,5 N/A
Durchmesser der Schwingspule = 72,2 mm
Aussendurchmesser d = 145 mm
Einbautiefe (nicht eingefräst) t = 89 mm
Gewicht m = 3,5 kg

zum PDF-Datenblatt

CP750TI Best.-Nr.: by-cp750ti EUR 299,00

ohne MwSt: € 251.26 / $ 278.90
2-Zoll-Hochton-Treiber mit Titan-Membran.

Belastbarkeit (Nenn/Musik) = 90/180 W
Frequenzbereich = 600-20000 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 110 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,5 Ohm
Kraftfaktor BL = 10 N/A
Durchmesser der Schwingspule = 72,2 mm
Aussendurchmesser d = 192 mm
Einbautiefe (nicht eingefräst) t = 88 mm
Gewicht m = 7,05 kg

zum PDF-Datenblatt

CP800/TI Best.-Nr.: by-cp800ti EUR 439,00

ohne MwSt: € 368.91 / $ 409.49
.

Belastbarkeit (Nenn/Musik) = 130/260 W
Frequenzbereich = 500-20000 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 112 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,6 Ohm
Kraftfaktor BL = 15 N/A
Durchmesser der Schwingspule = 100 mm
Aussendurchmesser d = 228 mm
Einbautiefe (nicht eingefräst) t = 117 mm
Gewicht m = 10,3 kg

zum PDF-Datenblatt

CP850ND Best.-Nr.: by-cp850nd EUR 679,00

ohne MwSt: € 570.59 / $ 633.35
2-Zoll-Hochton-Treiber mit Titan-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

Belastbarkeit (Nenn/Musik) = 130/260 W
Frequenzbereich = 500-20000 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 112 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,6 Ohm
Kraftfaktor BL = 16,5 N/A
Durchmesser der Schwingspule = 100 mm
Aussendurchmesser d = 165 mm
Einbautiefe (nicht eingefräst) t = 114 mm
Gewicht m = 4,4 kg

zum PDF-Datenblatt

Hörner

TD164 Best.-Nr.: by-td164 EUR 69,00

ohne MwSt: € 57.98 / $ 64.36
Horn zum Anschluß an einen Horntreiber mit 1 Zoll Durchmesser.

Halsdurchmesser des Horns = 1 Zoll
Abstrahlungswinkel (BxH) = 60 x 40 Grad
Grenzfrequenz: 1200 Hz
äußere Abmessungen (HxBxT) = 202 x 202 x145 mm
Schallwandausschnitt (HxBxT) = 177 x 177 mm
Gewicht des Horns = 1 kg
Material des Horns: Aluminium

zum PDF-Datenblatt

TD194 Best.-Nr.: by-td194 EUR 69,00

ohne MwSt: € 57.98 / $ 64.36
Horn zum Anschluß an einen Horntreiber mit 1 Zoll Durchmesser.

Halsdurchmesser des Horns = 1 Zoll
Abstrahlungswinkel (BxH) = 90 x 40 Grad
Grenzfrequenz: 1200 Hz
äußere Abmessungen (HxBxT) = 202 x 202 x145 mm
Schallwandausschnitt (HxBxT) = 177 x 177 mm
Gewicht des Horns = 1 kg
Material des Horns: Aluminium

zum PDF-Datenblatt

TD365 Best.-Nr.: by-td365 EUR 89,00

ohne MwSt: € 74.79 / $ 83.02
Horn zum Anschluß an einen Horntreiber mit 1,4 Zoll Durchmesser.

Halsdurchmesser des Horns = 1,4 Zoll
Abstrahlungswinkel (BxH) = 60 x 50 Grad
Grenzfrequenz: 800 Hz
äußere Abmessungen (HxBxT) = 235 x 235 x 121 mm
Schallwandausschnitt (HxBxT) = 202 x 204 mm
Gewicht des Horns = 1,2 kg
Material des Horns: Aluminium

zum PDF-Datenblatt

TD385 Best.-Nr.: by-td385 EUR 89,00

ohne MwSt: € 74.79 / $ 83.02
Horn zum Anschluß an einen Horntreiber mit 1,4 Zoll Durchmesser.

Halsdurchmesser des Horns = 1,4 Zoll
Abstrahlungswinkel (BxH) = 80 x 50 Grad
Grenzfrequenz: 800 Hz
äußere Abmessungen (HxBxT) = 235 x 235 x 120 mm
Schallwandausschnitt (HxBxT) = 202 x 204 mm
Gewicht des Horns = 1,2 kg
Material des Horns: Aluminium

zum PDF-Datenblatt

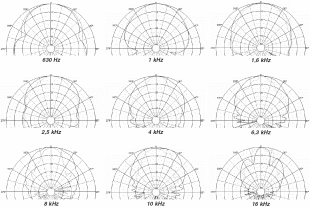

TD460N Best.-Nr.: by-td460n EUR 209,00

ohne MwSt: € 175.63 / $ 194.95
Horn zum Anschluß an einen Horntreiber mit 2 Zoll Durchmesser.

Halsdurchmesser des Horns = 2 Zoll
Abstrahlungswinkel (BxH) = 60 x 40 Grad
Grenzfrequenz: 800 Hz
äußere Abmessungen (HxBxT) = 270 x 420 x 227 mm
Schallwandausschnitt (HxBxT) = 235 x 365 mm
Gewicht des Horns = 2 kg

zum PDF-Datenblatt

TDWL4 Best.-Nr.: by-tdwl4 EUR 109,00

ohne MwSt: € 91.60 / $ 101.67
Horn zum Anschluß an einen Horntreiber mit 0,47 x 8,19 Zoll Durchmesser.

Halsdurchmesser des Horns = 0,47 x 8,19 Zoll
Abstrahlungswinkel (BxH) = 90 x 20 Grad
Grenzfrequenz: 800 Hz
äußere Abmessungen (HxBxT) = 250 x 210 x 147 mm
Schallwandausschnitt (HxBxT) = 247 x 174 mm
Gewicht des Horns = 1,5 kg
Material des Horns: Aluminium

zum PDF-Datenblatt

Mitteltöner

Gehäuse-Empfehlung 1:
geschlossene Box mit 2,5 Liter
ab 220/139 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
9,8 Liter BR-Box
mit HP70 der Länge 4 cm
ab 106/87 Hz (-3dB/-8dB).

6Mi90 Best.-Nr.: by-6mi90 EUR 83,00

ohne MwSt: € 69.75 / $ 77.42
16 cm Mitteltöner mit Papier-Membran.

Belastbarkeit (Nenn/Musik) = 125/250 W
Frequenzbereich = 150-8000 Hz
Resonanzfrequenz fs = 120 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 98 dB (2,83V; 1m)
Gleichstromwiderstand Re = 6 Ohm
Kraftfaktor BL = 9,6 N/A
Schwingspuleninduktivität L = 0,5 mH
Effektive Membranfläche Sd = 140 cm²
Bewegte Masse incl. Luftlast mms = 9 g
Äquivalentvolumen Vas = 7 l
Freiluftgesamtgüte Qts = 0,44 (Qms=6,8, Qes=0,47)
Durchmesser der Schwingspule = 38,5 mm
Lineare Auslenkung x_lin = +/- 1 mm
Einbaudurchmesser d = 146 mm
Aussendurchmesser d = 174 mm
Einbautiefe (nicht eingefräst) t = 85 mm
Gewicht m = 2,25 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 0,45 Liter
ab 386/244 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
1,3 Liter BR-Box
mit HP50 der Länge 7 cm
ab 211/163 Hz (-3dB/-8dB).

605ND Best.-Nr.: by-605nd EUR 165,00

ohne MwSt: € 138.66 / $ 153.91
16 cm Mitteltöner mit Papier-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

Belastbarkeit (Nenn/Musik) = 125/250 W
Frequenzbereich = 150-8000 Hz
Resonanzfrequenz fs = 150 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 100 dB (2,83V; 1m)
Gleichstromwiderstand Re = 6 Ohm
Kraftfaktor BL = 13,15 N/A
Schwingspuleninduktivität L = 0,5 mH
Effektive Membranfläche Sd = 140 cm²
Bewegte Masse incl. Luftlast mms = 10 g
Äquivalentvolumen Vas = 3 l
Freiluftgesamtgüte Qts = 0,31 (Qms=9,68, Qes=0,32)
Durchmesser der Schwingspule = 38,5 mm
Lineare Auslenkung x_lin = +/- 1 mm
Einbaudurchmesser d = 148 mm
Aussendurchmesser d = 174 mm
Einbautiefe (nicht eingefräst) t = 67 mm
Gewicht m = 1,5 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 0,86 Liter
ab 242/153 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
2,8 Liter BR-Box
mit HP50 der Länge 10 cm
ab 129/100 Hz (-3dB/-8dB).

6MI100 Best.-Nr.: by-6mi100 EUR 99,00

ohne MwSt: € 83.19 / $ 92.34
16 cm Mitteltöner mit Papier-Membran.

Belastbarkeit (Nenn/Musik) = 250/500 W
Frequenzbereich = 150-6000 Hz
Resonanzfrequenz fs = 100 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 97 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,3 Ohm
Kraftfaktor BL = 11,6 N/A
Schwingspuleninduktivität L = 0,6 mH
Effektive Membranfläche Sd = 140 cm²
Bewegte Masse incl. Luftlast mms = 14 g
Äquivalentvolumen Vas = 5 l
Freiluftgesamtgüte Qts = 0,29 (Qms=1,9, Qes=0,4)
Durchmesser der Schwingspule = 51,7 mm
Lineare Auslenkung x_lin = +/- 1 mm
Einbaudurchmesser d = 146 mm
Aussendurchmesser d = 174 mm
Einbautiefe (nicht eingefräst) t = 85 mm
Gewicht m = 2,2 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 10,7 Liter
ab 128/81 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
42 Liter BR-Box
mit HP100 der Länge 5 cm
ab 57/50 Hz (-3dB/-8dB).

8MI100 Best.-Nr.: by-8mi100 EUR 105,00

ohne MwSt: € 88.24 / $ 97.94
20 cm Mitteltöner mit Papier-Membran.

Belastbarkeit (Nenn/Musik) = 250/500 W
Frequenzbereich = 150-7000 Hz
Resonanzfrequenz fs = 90 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 98 dB (2,83V; 1m)
Gleichstromwiderstand Re = 6 Ohm
Kraftfaktor BL = 9,8 N/A
Schwingspuleninduktivität L = 0,2 mH
Effektive Membranfläche Sd = 220 cm²
Bewegte Masse incl. Luftlast mms = 17 g
Äquivalentvolumen Vas = 13 l
Freiluftgesamtgüte Qts = 0,56 (Qms=8,5, Qes=0,6)
Durchmesser der Schwingspule = 51,7 mm
Lineare Auslenkung x_lin = +/- 1 mm
Einbaudurchmesser d = 181 mm
Aussendurchmesser d = 212 mm
Einbautiefe (nicht eingefräst) t = 94 mm
Gewicht m = 3,1 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,8 Liter
ab 282/178 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
4,5 Liter BR-Box
mit HP70 der Länge 7 cm
ab 168/126 Hz (-3dB/-8dB).

10MI100 Best.-Nr.: by-10mi100 EUR 189,00

ohne MwSt: € 158.82 / $ 176.29
24 cm Mitteltöner mit Papier-Membran.

Belastbarkeit (Nenn/Musik) = 350/700 W
Frequenzbereich = 70-4000 Hz
Resonanzfrequenz fs = 89 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 101 dB (2,83V; 1m)
Gleichstromwiderstand Re = 6,2 Ohm
Kraftfaktor BL = 21,6 N/A
Schwingspuleninduktivität L = 0,8 mH
Effektive Membranfläche Sd = 380 cm²
Bewegte Masse incl. Luftlast mms = 34 g
Äquivalentvolumen Vas = 20 l
Freiluftgesamtgüte Qts = 0,25 (Qms=7,2, Qes=0,26)
Durchmesser der Schwingspule = 77 mm
Lineare Auslenkung x_lin = +/- 2 mm
Einbaudurchmesser d = 228 mm
Aussendurchmesser d = 260,5 mm
Einbautiefe (nicht eingefräst) t = 120 mm
Gewicht m = 7,1 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 4,5 Liter
ab 208/131 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
9,6 Liter BR-Box
mit HP100 der Länge 15 cm
ab 131/98 Hz (-3dB/-8dB).

12MI100 Best.-Nr.: by-12mi100 EUR 199,00

ohne MwSt: € 167.23 / $ 185.62
30 cm Mitteltöner mit Papier-Membran.

Belastbarkeit (Nenn/Musik) = 450/900 W
Frequenzbereich = 40-4000 Hz
Resonanzfrequenz fs = 58 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 100 dB (2,83V; 1m)
Gleichstromwiderstand Re = 6,3 Ohm
Kraftfaktor BL = 21,6 N/A
Schwingspuleninduktivität L = 1 mH
Effektive Membranfläche Sd = 530 cm²
Bewegte Masse incl. Luftlast mms = 47 g
Äquivalentvolumen Vas = 64 l
Freiluftgesamtgüte Qts = 0,22 (Qms=5,54, Qes=0,23)
Durchmesser der Schwingspule = 77 mm
Lineare Auslenkung x_lin = +/- 2 mm
Einbaudurchmesser d = 277,5 mm
Aussendurchmesser d = 312 mm
Einbautiefe (nicht eingefräst) t = 139 mm
Gewicht m = 7,2 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 21 Liter
ab 132/83 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
60 Liter BR-Box
mit 2x HP100 der Länge 7 cm
ab 74/56 Hz (-3dB/-8dB).

15MI100 Best.-Nr.: by-15mi100 EUR 219,00

ohne MwSt: € 184.03 / $ 204.28
34 cm Mitteltöner mit Papier-Membran.

Belastbarkeit (Nenn/Musik) = 450/900 W
Frequenzbereich = 30-4000 Hz
Resonanzfrequenz fs = 48 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 101 dB (2,83V; 1m)
Gleichstromwiderstand Re = 6,3 Ohm
Kraftfaktor BL = 21,6 N/A
Schwingspuleninduktivität L = 1 mH
Effektive Membranfläche Sd = 880 cm²
Bewegte Masse incl. Luftlast mms = 72 g
Äquivalentvolumen Vas = 166 l
Freiluftgesamtgüte Qts = 0,28 (Qms=6,38, Qes=0,3)
Durchmesser der Schwingspule = 77 mm
Lineare Auslenkung x_lin = +/- 2 mm
Einbaudurchmesser d = 252 mm
Aussendurchmesser d = 388 mm
Einbautiefe (nicht eingefräst) t = 163 mm
Gewicht m = 7,8 kg

zum PDF-Datenblatt

Bass-Shaker

SK07 Best.-Nr.: by-sk07 EUR 179,00

ohne MwSt: € 150.42 / $ 166.97
Bass-Shaker. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

Belastbarkeit (Nenn/Musik) = 50/100 W
Frequenzbereich = 20-100 Hz
Impedanz R = 16 Ohm
Aussendurchmesser d = 156 mm
Einbautiefe (nicht eingefräst) t = 64 mm
Gewicht m = 1,5 kg

zum PDF-Datenblatt

Tieftöner

Gehäuse-Empfehlung 1:
geschlossene Box mit 1 Liter
ab 170/107 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
3,5 Liter BR-Box
mit HP50 der Länge 18 cm
ab 89/70 Hz (-3dB/-8dB).

5P200FE Best.-Nr.: by-5p200fe EUR 89,00

ohne MwSt: € 74.79 / $ 83.02
14 cm Tieftöner mit hochwertiger-Membran.

Belastbarkeit (Nenn/Musik) = 150/300 W
Frequenzbereich = 70-10000 Hz
Resonanzfrequenz fs = 72 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 92 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,2 Ohm
Kraftfaktor BL = 8,5 N/A
Schwingspuleninduktivität L = 0,6 mH
Effektive Membranfläche Sd = 95 cm²
Bewegte Masse incl. Luftlast mms = 10 g
Äquivalentvolumen Vas = 5,69 l
Freiluftgesamtgüte Qts = 0,33 (Qms=7,5, Qes=0,35)
Durchmesser der Schwingspule = 38 mm
Lineare Auslenkung x_lin = +/- 5,7 mm
Einbaudurchmesser d = 122 mm
Aussendurchmesser d = 155 mm
Einbautiefe (nicht eingefräst) t = 78,9 mm
Gewicht m = 2,19 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 0,46 Liter
ab 283/179 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
1,4 Liter BR-Box
mit HP50 der Länge 15 cm
ab 155/119 Hz (-3dB/-8dB).

5G40ND Best.-Nr.: by-5g40nd EUR 125,00

ohne MwSt: € 105.04 / $ 116.60
14 cm Tieftöner mit Papier-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

Belastbarkeit (Nenn/Musik) = 100/200 W
Frequenzbereich = 90-17000 Hz
Resonanzfrequenz fs = 110 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 93 dB (2,83V; 1m)
Gleichstromwiderstand Re = 6,9 Ohm
Kraftfaktor BL = 10 N/A
Schwingspuleninduktivität L = 0,4 mH
Effektive Membranfläche Sd = 85 cm²
Bewegte Masse incl. Luftlast mms = 7 g
Äquivalentvolumen Vas = 3,1 l
Freiluftgesamtgüte Qts = 0,31 (Qms=4,9, Qes=0,33)
Durchmesser der Schwingspule = 38,5 mm
Lineare Auslenkung x_lin = +/- 1 mm
Einbaudurchmesser d = 120 mm
Aussendurchmesser d = 155 mm
Einbautiefe (nicht eingefräst) t = 73,5 mm
Gewicht m = 1,3 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,4 Liter
ab 167/106 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
4,1 Liter BR-Box
mit HP50 der Länge 15 cm
ab 91/70 Hz (-3dB/-8dB).

6P200FE Best.-Nr.: by-6p200fe EUR 115,00

ohne MwSt: € 96.64 / $ 107.27
15 cm Tieftöner mit hochwertiger-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

Belastbarkeit (Nenn/Musik) = 200/400 W
Frequenzbereich = 60-9000 Hz
Resonanzfrequenz fs = 65 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 92,7 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5 Ohm
Kraftfaktor BL = 10,1 N/A
Schwingspuleninduktivität L = 0,6 mH
Effektive Membranfläche Sd = 135 cm²
Bewegte Masse incl. Luftlast mms = 17 g
Äquivalentvolumen Vas = 9,13 l
Freiluftgesamtgüte Qts = 0,31 (Qms=3,58, Qes=0,34)
Durchmesser der Schwingspule = 51,7 mm
Lineare Auslenkung x_lin = +/- 5,5 mm
Einbaudurchmesser d = 145,3 mm
Aussendurchmesser d = 162,5 mm
Einbautiefe (nicht eingefräst) t = 86,5 mm
Gewicht m = 3,1 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,5 Liter
ab 154/97 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
4,3 Liter BR-Box
mit HP50 der Länge 17 cm
ab 86/66 Hz (-3dB/-8dB).

6P200ND Best.-Nr.: by-6p200nd EUR 159,00

ohne MwSt: € 133.61 / $ 148.31
15 cm Tieftöner mit hochwertiger-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

Belastbarkeit (Nenn/Musik) = 200/400 W
Frequenzbereich = 60-9000 Hz
Resonanzfrequenz fs = 56 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 92 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,3 Ohm
Kraftfaktor BL = 10,5 N/A
Schwingspuleninduktivität L = 0,6 mH
Effektive Membranfläche Sd = 135 cm²
Bewegte Masse incl. Luftlast mms = 17 g
Äquivalentvolumen Vas = 11,9 l
Freiluftgesamtgüte Qts = 0,29 (Qms=3,69, Qes=0,32)
Durchmesser der Schwingspule = 51,7 mm
Lineare Auslenkung x_lin = +/- 5,5 mm
Einbaudurchmesser d = 145,3 mm
Aussendurchmesser d = 162,5 mm
Einbautiefe (nicht eingefräst) t = 78 mm
Gewicht m = 1,9 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,5 Liter
ab 200/126 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
5,6 Liter BR-Box
mit HP70 der Länge 13 cm
ab 99/80 Hz (-3dB/-8dB).

6G40FE Best.-Nr.: by-6g40fe EUR 99,00

ohne MwSt: € 83.19 / $ 92.34
17 cm Tieftöner mit Papier-Membran.

Belastbarkeit (Nenn/Musik) = 170/340 W
Frequenzbereich = 70-9000 Hz
Resonanzfrequenz fs = 102 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 94,3 dB (2,83V; 1m)
Gleichstromwiderstand Re = 6 Ohm
Kraftfaktor BL = 11 N/A
Schwingspuleninduktivität L = 0,5 mH
Effektive Membranfläche Sd = 140 cm²
Bewegte Masse incl. Luftlast mms = 13 g
Äquivalentvolumen Vas = 5,04 l
Freiluftgesamtgüte Qts = 0,4 (Qms=9,25, Qes=0,42)
Durchmesser der Schwingspule = 51,7 mm
Lineare Auslenkung x_lin = +/- 1,1 mm
Einbaudurchmesser d = 146 mm
Aussendurchmesser d = 187,5 mm
Einbautiefe (nicht eingefräst) t = 81,5 mm
Gewicht m = 3,02 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,2 Liter
ab 213/135 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
4 Liter BR-Box
mit HP50 der Länge 8 cm
ab 114/88 Hz (-3dB/-8dB).

6G40ND Best.-Nr.: by-6g40nd EUR 139,00

ohne MwSt: € 116.81 / $ 129.66
17 cm Tieftöner mit Papier-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

Belastbarkeit (Nenn/Musik) = 170/340 W
Frequenzbereich = 70-9000 Hz
Resonanzfrequenz fs = 88 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 95 dB (2,83V; 1m)
Gleichstromwiderstand Re = 6,2 Ohm
Kraftfaktor BL = 11 N/A
Schwingspuleninduktivität L = 0,6 mH
Effektive Membranfläche Sd = 140 cm²
Bewegte Masse incl. Luftlast mms = 12 g
Äquivalentvolumen Vas = 7,2 l
Freiluftgesamtgüte Qts = 0,33 (Qms=9,1, Qes=0,34)
Durchmesser der Schwingspule = 51,7 mm
Lineare Auslenkung x_lin = +/- 1 mm
Einbaudurchmesser d = 146 mm
Aussendurchmesser d = 187,5 mm
Einbautiefe (nicht eingefräst) t = 75,5 mm
Gewicht m = 1,7 kg

zum PDF-Datenblatt

8-Zoll Tieftöner

Gehäuse-Empfehlung 1:
geschlossene Box mit 3,6 Liter
ab 150/94 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
12,8 Liter BR-Box
mit HP70 der Länge 9 cm
ab 76/61 Hz (-3dB/-8dB).

SM108 Best.-Nr.: by-sm108 EUR 91,00

ohne MwSt: € 76.47 / $ 84.88
20 cm Tieftöner mit Papier-Membran.

Belastbarkeit (Nenn/Musik) = 150/300 W
Frequenzbereich = 65-6000 Hz
Resonanzfrequenz fs = 69 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 95 dB (2,83V; 1m)
Gleichstromwiderstand Re = 6,3 Ohm
Kraftfaktor BL = 13 N/A
Schwingspuleninduktivität L = 1,5 mH
Effektive Membranfläche Sd = 220 cm²
Bewegte Masse incl. Luftlast mms = 24 g
Äquivalentvolumen Vas = 16 l
Freiluftgesamtgüte Qts = 0,37 (Qms=7,01, Qes=0,39)
Durchmesser der Schwingspule = 51,7 mm
Lineare Auslenkung x_lin = +/- 4 mm
Einbaudurchmesser d = 181 mm
Aussendurchmesser d = 212 mm
Einbautiefe (nicht eingefräst) t = 94 mm
Gewicht m = 3,1 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 3,7 Liter
ab 148/93 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
11,8 Liter BR-Box
mit HP70 der Länge 11 cm
ab 79/61 Hz (-3dB/-8dB).

8P300FE Best.-Nr.: by-8p300fe EUR 139,00

ohne MwSt: € 116.81 / $ 129.66
20 cm Tieftöner mit hochwertiger-Membran.

Belastbarkeit (Nenn/Musik) = 300/600 W
Frequenzbereich = 50-8000 Hz
Resonanzfrequenz fs = 61 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 95,4 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,2 Ohm
Kraftfaktor BL = 11 N/A
Schwingspuleninduktivität L = 0,8 mH
Effektive Membranfläche Sd = 220 cm²
Bewegte Masse incl. Luftlast mms = 22 g
Äquivalentvolumen Vas = 21,49 l
Freiluftgesamtgüte Qts = 0,33 (Qms=9,54, Qes=0,34)
Durchmesser der Schwingspule = 62,4 mm
Lineare Auslenkung x_lin = +/- 6 mm
Einbaudurchmesser d = 182,5 mm
Aussendurchmesser d = 211,5 mm
Einbautiefe (nicht eingefräst) t = 97,5 mm
Gewicht m = 4,03 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 3,6 Liter
ab 152/96 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
12,8 Liter BR-Box
mit HP100 der Länge 23 cm
ab 78/61 Hz (-3dB/-8dB).

8LW30 Best.-Nr.: by-8lw30 EUR 169,00

ohne MwSt: € 142.02 / $ 157.64
20 cm Tieftöner mit Papier-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

Belastbarkeit (Nenn/Musik) = 250/500 W
Frequenzbereich = 65-6000 Hz
Resonanzfrequenz fs = 70 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 95 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,8 Ohm
Kraftfaktor BL = 12 N/A
Schwingspuleninduktivität L = 1,1 mH
Effektive Membranfläche Sd = 220 cm²
Bewegte Masse incl. Luftlast mms = 22 g
Äquivalentvolumen Vas = 16 l
Freiluftgesamtgüte Qts = 0,37 (Qms=7, Qes=0,39)
Durchmesser der Schwingspule = 62,4 mm
Lineare Auslenkung x_lin = +/- 4,5 mm
Einbaudurchmesser d = 181 mm
Aussendurchmesser d = 212 mm
Einbautiefe (nicht eingefräst) t = 96 mm
Gewicht m = 2,35 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 3,6 Liter
ab 156/98 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
12,4 Liter BR-Box
mit HP100 der Länge 22 cm
ab 80/63 Hz (-3dB/-8dB).

8G40 Best.-Nr.: by-8g40 EUR 118,00

ohne MwSt: € 99.16 / $ 110.07
20 cm Tieftöner mit Papier-Membran.

Belastbarkeit (Nenn/Musik) = 250/500 W
Frequenzbereich = 65-6000 Hz
Resonanzfrequenz fs = 70 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 95 dB (2,83V; 1m)
Gleichstromwiderstand Re = 6,1 Ohm
Kraftfaktor BL = 12,2 N/A
Schwingspuleninduktivität L = 1,3 mH
Effektive Membranfläche Sd = 220 cm²
Bewegte Masse incl. Luftlast mms = 21 g
Äquivalentvolumen Vas = 17 l
Freiluftgesamtgüte Qts = 0,36 (Qms=6,83, Qes=0,38)
Durchmesser der Schwingspule = 62,4 mm
Lineare Auslenkung x_lin = +/- 4,5 mm
Einbaudurchmesser d = 181 mm
Aussendurchmesser d = 212 mm
Einbautiefe (nicht eingefräst) t = 96 mm
Gewicht m = 3,3 kg

zum PDF-Datenblatt

10-Zoll Tieftöner

Gehäuse-Empfehlung 1:
geschlossene Box mit 2,7 Liter
ab 185/117 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
7,2 Liter BR-Box
mit HP70 der Länge 12 cm
ab 107/81 Hz (-3dB/-8dB).

10MC500 Best.-Nr.: by-10mc500 EUR 155,20

ohne MwSt: € 130.42 / $ 144.77
25 cm Tieftöner mit hochwertiger-Membran.

Belastbarkeit (Nenn/Musik) = 500/1000 W
Frequenzbereich = 60-5000 Hz
Resonanzfrequenz fs = 63 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 97 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,5 Ohm
Kraftfaktor BL = 18,2 N/A
Schwingspuleninduktivität L = 1 mH
Effektive Membranfläche Sd = 350 cm²
Bewegte Masse incl. Luftlast mms = 44 g
Äquivalentvolumen Vas = 25 l
Freiluftgesamtgüte Qts = 0,27 (Qms=5, Qes=0,29)
Durchmesser der Schwingspule = 63,5 mm
Lineare Auslenkung x_lin = +/- 8 mm
Einbaudurchmesser d = 230 mm
Aussendurchmesser d = 261 mm
Einbautiefe (nicht eingefräst) t = 125 mm
Gewicht m = 5,7 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 5,3 Liter
ab 137/87 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
16 Liter BR-Box
mit HP100 der Länge 22 cm
ab 74/57 Hz (-3dB/-8dB).

10G40 Best.-Nr.: by-10g40 EUR 159,00

ohne MwSt: € 133.61 / $ 148.31
24 cm Tieftöner mit Papier-Membran.

Belastbarkeit (Nenn/Musik) = 400/800 W
Frequenzbereich = 45-4000 Hz
Resonanzfrequenz fs = 55 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 96 dB (2,83V; 1m)
Gleichstromwiderstand Re = 6 Ohm
Kraftfaktor BL = 17,9 N/A
Schwingspuleninduktivität L = 1 mH
Effektive Membranfläche Sd = 380 cm²
Bewegte Masse incl. Luftlast mms = 51 g
Äquivalentvolumen Vas = 33 l
Freiluftgesamtgüte Qts = 0,31 (Qms=6,47, Qes=0,33)
Durchmesser der Schwingspule = 77 mm
Lineare Auslenkung x_lin = +/- 6 mm
Einbaudurchmesser d = 228 mm
Aussendurchmesser d = 260,5 mm
Einbautiefe (nicht eingefräst) t = 133 mm
Gewicht m = 5,7 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 4,3 Liter
ab 130/82 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
9,7 Liter BR-Box
mit HP70 der Länge 21 cm
ab 81/60 Hz (-3dB/-8dB).

10LW30/N Best.-Nr.: by-10lw30n EUR 219,00

ohne MwSt: € 184.03 / $ 204.28
24 cm Tieftöner mit Papier-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

Belastbarkeit (Nenn/Musik) = 450/900 W
Frequenzbereich = 35-3500 Hz
Resonanzfrequenz fs = 38 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 94 dB (2,83V; 1m)
Gleichstromwiderstand Re = 6,1 Ohm
Kraftfaktor BL = 17,9 N/A
Schwingspuleninduktivität L = 1,2 mH
Effektive Membranfläche Sd = 350 cm²
Bewegte Masse incl. Luftlast mms = 53 g
Äquivalentvolumen Vas = 56 l
Freiluftgesamtgüte Qts = 0,23 (Qms=9,9, Qes=0,24)
Durchmesser der Schwingspule = 77 mm
Lineare Auslenkung x_lin = +/- 5 mm
Einbaudurchmesser d = 228 mm
Aussendurchmesser d = 260,5 mm
Einbautiefe (nicht eingefräst) t = 127,5 mm
Gewicht m = 3,75 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 13,7 Liter
ab 96/60 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
47 Liter BR-Box
mit HP100 der Länge 13 cm
ab 49/39 Hz (-3dB/-8dB).

SM110N Best.-Nr.: by-sm110n EUR 99,00

ohne MwSt: € 83.19 / $ 92.34
24 cm Tieftöner mit Papier-Membran.

Belastbarkeit (Nenn/Musik) = 200/400 W
Frequenzbereich = 45-6500 Hz
Resonanzfrequenz fs = 43 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 95 dB (2,83V; 1m)
Gleichstromwiderstand Re = 6,2 Ohm
Kraftfaktor BL = 13,2 N/A
Schwingspuleninduktivität L = 1,7 mH
Effektive Membranfläche Sd = 355 cm²
Bewegte Masse incl. Luftlast mms = 38 g
Äquivalentvolumen Vas = 65 l
Freiluftgesamtgüte Qts = 0,35 (Qms=7,88, Qes=0,37)
Durchmesser der Schwingspule = 51,7 mm
Lineare Auslenkung x_lin = +/- 4 mm
Einbaudurchmesser d = 228 mm
Aussendurchmesser d = 260,5 mm
Einbautiefe (nicht eingefräst) t = 114 mm
Gewicht m = 3,5 kg

zum PDF-Datenblatt

12-Zoll Tieftöner

Gehäuse-Empfehlung 1:
geschlossene Box mit 4,5 Liter
ab 137/87 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
11,5 Liter BR-Box
mit HP100 der Länge 35 cm
ab 81/61 Hz (-3dB/-8dB).

12SW1300ND Best.-Nr.: by-12sw1300nd EUR 449,00

ohne MwSt: € 377.31 / $ 418.82
30 cm Tieftöner mit hochwertiger-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

Belastbarkeit (Nenn/Musik) = 1200/2400 W
Frequenzbereich = 25-1800 Hz
Resonanzfrequenz fs = 45 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 96 dB (2,83V; 1m)
Gleichstromwiderstand Re = 4,9 Ohm
Kraftfaktor BL = 25,3 N/A
Schwingspuleninduktivität L = 3,25 mH
Effektive Membranfläche Sd = 550 cm²
Bewegte Masse incl. Luftlast mms = 118 g
Äquivalentvolumen Vas = 45 l
Freiluftgesamtgüte Qts = 0,26 (Qms=12,07, Qes=0,27)
Durchmesser der Schwingspule = 100 mm
Lineare Auslenkung x_lin = +/- 10 mm
Einbaudurchmesser d = 280 mm
Aussendurchmesser d = 312 mm
Einbautiefe (nicht eingefräst) t = 132 mm
Gewicht m = 7,2 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 2,7 Liter
ab 247/156 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
3,5 Liter BR-Box
mit HP100 der Länge 38 cm
ab 192/142 Hz (-3dB/-8dB).

12P80ND Best.-Nr.: by-12p80nd EUR 419,00

ohne MwSt: € 352.10 / $ 390.83
30 cm Tieftöner mit hochwertiger-Membran.

Belastbarkeit (Nenn/Musik) = 700/1400 W
Frequenzbereich = 25-4000 Hz
Resonanzfrequenz fs = 45 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 101 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,2 Ohm
Kraftfaktor BL = 23,1 N/A
Schwingspuleninduktivität L = 1,2 mH
Effektive Membranfläche Sd = 550 cm²
Bewegte Masse incl. Luftlast mms = 56 g
Äquivalentvolumen Vas = 95,7 l
Freiluftgesamtgüte Qts = 0,15 (Qms=6,6, Qes=0,15)
Durchmesser der Schwingspule = 100 mm
Lineare Auslenkung x_lin = +/- 7,5 mm
Einbaudurchmesser d = 280 mm
Aussendurchmesser d = 312 mm
Einbautiefe (nicht eingefräst) t = 130 mm
Gewicht m = 5,6 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 11,1 Liter
ab 101/64 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
41 Liter BR-Box
mit 2x HP100 der Länge 30 cm
ab 51/40 Hz (-3dB/-8dB).

12LX60 V2 Best.-Nr.: by-12lx60-v2 EUR 239,00

ohne MwSt: € 200.84 / $ 222.93
30 cm Tieftöner mit hochwertiger-Membran.

Belastbarkeit (Nenn/Musik) = 700/1400 W
Frequenzbereich = 35-2000 Hz
Resonanzfrequenz fs = 49 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 96 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,1 Ohm
Kraftfaktor BL = 20 N/A
Schwingspuleninduktivität L = 2,1 mH
Effektive Membranfläche Sd = 550 cm²
Bewegte Masse incl. Luftlast mms = 102 g
Äquivalentvolumen Vas = 43 l
Freiluftgesamtgüte Qts = 0,39 (Qms=15,3, Qes=0,4)
Durchmesser der Schwingspule = 100 mm
Lineare Auslenkung x_lin = +/- 9 mm
Einbaudurchmesser d = 282,5 mm
Aussendurchmesser d = 312 mm
Einbautiefe (nicht eingefräst) t = 121,5 mm
Gewicht m = 9,7 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 13,2 Liter
ab 120/76 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
48 Liter BR-Box
mit 2x HP100 der Länge 14 cm
ab 61/49 Hz (-3dB/-8dB).

12MC500 Best.-Nr.: by-12mc500 EUR 178,00

ohne MwSt: € 149.58 / $ 166.03
29 cm Tieftöner mit hochwertiger-Membran.

Belastbarkeit (Nenn/Musik) = 500/1000 W
Frequenzbereich = 50-5500 Hz
Resonanzfrequenz fs = 57 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 97,8 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,5 Ohm
Kraftfaktor BL = 17,23 N/A
Schwingspuleninduktivität L = 0,7 mH
Effektive Membranfläche Sd = 550 cm²
Bewegte Masse incl. Luftlast mms = 59 g
Äquivalentvolumen Vas = 54,9 l
Freiluftgesamtgüte Qts = 0,37 (Qms=8,58, Qes=0,39)
Durchmesser der Schwingspule = 63,5 mm
Lineare Auslenkung x_lin = +/- 8 mm
Einbaudurchmesser d = 275 mm
Aussendurchmesser d = 312 mm
Einbautiefe (nicht eingefräst) t = 140 mm
Gewicht m = 5,86 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 10,3 Liter
ab 121/76 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
29 Liter BR-Box
mit 2x HP100 der Länge 30 cm
ab 68/52 Hz (-3dB/-8dB).

12G40 Best.-Nr.: by-12g40 EUR 209,00

ohne MwSt: € 175.63 / $ 194.95
30 cm Tieftöner mit hochwertiger-Membran.

Belastbarkeit (Nenn/Musik) = 500/1000 W
Frequenzbereich = 35-4000 Hz
Resonanzfrequenz fs = 44 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 97 dB (2,83V; 1m)
Gleichstromwiderstand Re = 6,7 Ohm
Schwingspuleninduktivität L = 2,1 mH
Effektive Membranfläche Sd = 530 cm²
Äquivalentvolumen Vas = 81 l
Freiluftgesamtgüte Qts = 0,29 (Qms=11,6, Qes=0,3)
Durchmesser der Schwingspule = 77 mm
Lineare Auslenkung x_lin = +/- 5 mm
Einbaudurchmesser d = 278 mm
Aussendurchmesser d = 312 mm
Einbautiefe (nicht eingefräst) t = 139 mm

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 4,9 Liter
ab 143/91 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
12,5 Liter BR-Box
mit HP100 der Länge 28 cm
ab 84/63 Hz (-3dB/-8dB).

12P1000ND Best.-Nr.: by-12p1000nd EUR 379,00

ohne MwSt: € 318.49 / $ 353.52
30 cm Tieftöner mit Papier-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

Belastbarkeit (Nenn/Musik) = 900/1800 W
Frequenzbereich = 30-2500 Hz
Resonanzfrequenz fs = 47 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 96 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,1 Ohm
Kraftfaktor BL = 23,5 N/A
Schwingspuleninduktivität L = 2 mH
Effektive Membranfläche Sd = 550 cm²
Bewegte Masse incl. Luftlast mms = 100 g
Äquivalentvolumen Vas = 49 l
Freiluftgesamtgüte Qts = 0,26 (Qms=7,89, Qes=0,27)
Durchmesser der Schwingspule = 100 mm
Lineare Auslenkung x_lin = +/- 8 mm
Einbaudurchmesser d = 283 mm
Aussendurchmesser d = 312 mm
Einbautiefe (nicht eingefräst) t = 131 mm
Gewicht m = 5,4 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 36 Liter
ab 85/53 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
130 Liter BR-Box
mit 2x HP100 der Länge 8 cm
ab 43/34 Hz (-3dB/-8dB).

SM212 Best.-Nr.: by-sm212 EUR 139,00

ohne MwSt: € 116.81 / $ 129.66
30 cm Tieftöner mit Papier-Membran.

Belastbarkeit (Nenn/Musik) = 350/700 W
Frequenzbereich = 45-6000 Hz
Resonanzfrequenz fs = 40 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 98 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,8 Ohm
Kraftfaktor BL = 12,8 N/A
Schwingspuleninduktivität L = 1,2 mH
Effektive Membranfläche Sd = 550 cm²
Bewegte Masse incl. Luftlast mms = 44 g
Äquivalentvolumen Vas = 150 l
Freiluftgesamtgüte Qts = 0,37 (Qms=5,6, Qes=0,4)
Durchmesser der Schwingspule = 62,4 mm
Lineare Auslenkung x_lin = +/- 7 mm
Einbaudurchmesser d = 277,5 mm
Aussendurchmesser d = 312 mm
Einbautiefe (nicht eingefräst) t = 132 mm
Gewicht m = 4,6 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 33 Liter
ab 79/50 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
132 Liter BR-Box
mit 2x HP100 der Länge 10 cm
ab 38/31 Hz (-3dB/-8dB).

SM112N Best.-Nr.: by-sm112n EUR 159,00

ohne MwSt: € 133.61 / $ 148.31
30 cm Tieftöner mit Papier-Membran.

Belastbarkeit (Nenn/Musik) = 400/800 W
Frequenzbereich = 35-4000 Hz
Resonanzfrequenz fs = 43 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 95,2 dB (2,83V; 1m)
Gleichstromwiderstand Re = 6,2 Ohm
Kraftfaktor BL = 15,1 N/A
Schwingspuleninduktivität L = 1,7 mH
Effektive Membranfläche Sd = 550 cm²
Bewegte Masse incl. Luftlast mms = 59 g
Äquivalentvolumen Vas = 94,24 l
Freiluftgesamtgüte Qts = 0,43 (Qms=12,43, Qes=0,45)
Durchmesser der Schwingspule = 77 mm
Lineare Auslenkung x_lin = +/- 7,25 mm
Einbaudurchmesser d = 277,5 mm
Aussendurchmesser d = 312 mm
Einbautiefe (nicht eingefräst) t = 138 mm
Gewicht m = 5,65 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 17 Liter
ab 99/62 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
55 Liter BR-Box
mit 2x HP100 der Länge 22 cm
ab 52/41 Hz (-3dB/-8dB).

SM112W Best.-Nr.: by-sm112w

- nicht lieferbar
30 cm Tieftöner mit Papier-Membran.

Belastbarkeit (Nenn/Musik) = 400/800 W
Frequenzbereich = 35-4000 Hz
Resonanzfrequenz fs = 42 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 96 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,8 Ohm
Kraftfaktor BL = 16,3 N/A
Schwingspuleninduktivität L = 1,1 mH
Effektive Membranfläche Sd = 530 cm²
Bewegte Masse incl. Luftlast mms = 62 g
Äquivalentvolumen Vas = 90 l
Freiluftgesamtgüte Qts = 0,34 (Qms=4,92, Qes=0,36)
Durchmesser der Schwingspule = 77 mm
Lineare Auslenkung x_lin = +/- 5,5 mm
Einbaudurchmesser d = 277,5 mm
Aussendurchmesser d = 312 mm
Einbautiefe (nicht eingefräst) t = 136 mm
Gewicht m = 5,65 kg

zum PDF-Datenblatt

15-Zoll Tieftöner

Gehäuse-Empfehlung 1:
geschlossene Box mit 19 Liter
ab 98/62 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
65 Liter BR-Box
mit 2x HP100 der Länge 17 cm
ab 51/40 Hz (-3dB/-8dB).

15SW1300ND Best.-Nr.: by-15sw1300nd EUR 509,00

ohne MwSt: € 427.73 / $ 474.78
37 cm Tieftöner mit hochwertiger-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

Belastbarkeit (Nenn/Musik) = 1300/2600 W
Frequenzbereich = 25-1800 Hz
Resonanzfrequenz fs = 44 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 97 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,2 Ohm
Kraftfaktor BL = 25,1 N/A
Schwingspuleninduktivität L = 3,45 mH
Effektive Membranfläche Sd = 880 cm²
Bewegte Masse incl. Luftlast mms = 160 g
Äquivalentvolumen Vas = 89,6 l
Freiluftgesamtgüte Qts = 0,36 (Qms=14,7, Qes=0,37)
Durchmesser der Schwingspule = 100 mm
Lineare Auslenkung x_lin = +/- 10 mm
Einbaudurchmesser d = 355 mm
Aussendurchmesser d = 388 mm
Einbautiefe (nicht eingefräst) t = 155 mm
Gewicht m = 7,7 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 19 Liter
ab 98/62 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
69 Liter BR-Box
mit 2x HP100 der Länge 16 cm
ab 50/40 Hz (-3dB/-8dB).

15P1000FE Best.-Nr.: by-15p1000fe EUR 299,00

ohne MwSt: € 251.26 / $ 278.90
37 cm Tieftöner mit Papier-Membran.

Belastbarkeit (Nenn/Musik) = 1000/2000 W
Frequenzbereich = 30-2000 Hz
Resonanzfrequenz fs = 45 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 97 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,1 Ohm
Kraftfaktor BL = 23,5 N/A
Schwingspuleninduktivität L = 2 mH
Effektive Membranfläche Sd = 855 cm²
Bewegte Masse incl. Luftlast mms = 149 g
Äquivalentvolumen Vas = 85,9 l
Freiluftgesamtgüte Qts = 0,37 (Qms=11,46, Qes=0,38)
Durchmesser der Schwingspule = 100 mm
Lineare Auslenkung x_lin = +/- 8 mm
Einbaudurchmesser d = 353 mm
Aussendurchmesser d = 388 mm
Einbautiefe (nicht eingefräst) t = 167 mm
Gewicht m = 12,1 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 12,3 Liter
ab 141/89 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
28 Liter BR-Box
mit 2x HP100 der Länge 22 cm
ab 87/65 Hz (-3dB/-8dB).

15P80FE Best.-Nr.: by-15p80fe EUR 331,00

ohne MwSt: € 278.15 / $ 308.75
37 cm Tieftöner mit hochwertiger-Membran.

Belastbarkeit (Nenn/Musik) = 800/1600 W
Frequenzbereich = 30-5000 Hz
Resonanzfrequenz fs = 41 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 100,6 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5 Ohm
Kraftfaktor BL = 22,9 N/A
Schwingspuleninduktivität L = 1,5 mH
Effektive Membranfläche Sd = 880 cm²
Bewegte Masse incl. Luftlast mms = 98 g
Äquivalentvolumen Vas = 159,3 l
Freiluftgesamtgüte Qts = 0,24 (Qms=13,32, Qes=0,24)
Durchmesser der Schwingspule = 100 mm
Lineare Auslenkung x_lin = +/- 7,4 mm
Einbaudurchmesser d = 349,5 mm
Aussendurchmesser d = 388 mm
Einbautiefe (nicht eingefräst) t = 157,5 mm
Gewicht m = 12,36 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 44 Liter
ab 90/57 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
175 Liter BR-Box
mit 4x HP100 der Länge 11 cm
ab 43/35 Hz (-3dB/-8dB).

15MC500 Best.-Nr.: by-15mc500 EUR 189,00

ohne MwSt: € 158.82 / $ 176.29
37 cm Tieftöner mit hochwertiger-Membran.

Belastbarkeit (Nenn/Musik) = 500/1000 W
Frequenzbereich = 50-5000 Hz
Resonanzfrequenz fs = 50 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 98,5 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,5 Ohm
Kraftfaktor BL = 18,2 N/A
Schwingspuleninduktivität L = 1,1 mH
Effektive Membranfläche Sd = 880 cm²
Bewegte Masse incl. Luftlast mms = 96 g
Äquivalentvolumen Vas = 116 l
Freiluftgesamtgüte Qts = 0,45 (Qms=5, Qes=0,49)
Durchmesser der Schwingspule = 63,5 mm
Lineare Auslenkung x_lin = +/- 8 mm
Einbaudurchmesser d = 349,5 mm
Aussendurchmesser d = 388 mm
Einbautiefe (nicht eingefräst) t = 170 mm
Gewicht m = 6,2 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 17 Liter
ab 103/65 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
59 Liter BR-Box
mit 2x HP100 der Länge 17 cm
ab 54/42 Hz (-3dB/-8dB).

15P1000ND Best.-Nr.: by-15p1000nd EUR 405,00

ohne MwSt: € 340.34 / $ 377.77
37 cm Tieftöner mit Papier-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

Belastbarkeit (Nenn/Musik) = 1000/2000 W
Frequenzbereich = 30-2000 Hz
Resonanzfrequenz fs = 45 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 97 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,1 Ohm
Kraftfaktor BL = 24,3 N/A
Schwingspuleninduktivität L = 2 mH
Effektive Membranfläche Sd = 855 cm²
Bewegte Masse incl. Luftlast mms = 145 g
Äquivalentvolumen Vas = 88 l
Freiluftgesamtgüte Qts = 0,35 (Qms=9,6, Qes=0,36)
Durchmesser der Schwingspule = 100 mm
Lineare Auslenkung x_lin = +/- 8 mm
Einbaudurchmesser d = 352 mm
Aussendurchmesser d = 388 mm
Einbautiefe (nicht eingefräst) t = 158 mm
Gewicht m = 5,9 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 12,6 Liter
ab 108/68 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
38 Liter BR-Box
mit 2x HP100 der Länge 28 cm
ab 59/46 Hz (-3dB/-8dB).

15P1200ND Best.-Nr.: by-15p1200nd EUR 449,00

ohne MwSt: € 377.31 / $ 418.82
37 cm Tieftöner mit Papier-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

Belastbarkeit (Nenn/Musik) = 1200/2400 W
Frequenzbereich = 25-1800 Hz
Resonanzfrequenz fs = 42 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 97 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,2 Ohm
Kraftfaktor BL = 26,5 N/A
Schwingspuleninduktivität L = 2,7 mH
Effektive Membranfläche Sd = 855 cm²
Bewegte Masse incl. Luftlast mms = 165 g
Äquivalentvolumen Vas = 84,7 l
Freiluftgesamtgüte Qts = 0,31 (Qms=14,2, Qes=0,32)
Durchmesser der Schwingspule = 100 mm
Lineare Auslenkung x_lin = +/- 9,5 mm
Einbaudurchmesser d = 352 mm
Aussendurchmesser d = 388 mm
Einbautiefe (nicht eingefräst) t = 155 mm
Gewicht m = 7,7 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 38 Liter
ab 91/57 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
105 Liter BR-Box
mit 2x HP100 der Länge 10 cm
ab 52/39 Hz (-3dB/-8dB).

15LW30 Best.-Nr.: by-15lw30 EUR 279,00

ohne MwSt: € 234.45 / $ 260.24
37 cm Tieftöner mit Papier-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

Belastbarkeit (Nenn/Musik) = 500/1000 W
Frequenzbereich = 35-4000 Hz
Resonanzfrequenz fs = 32 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 99 dB (2,83V; 1m)
Gleichstromwiderstand Re = 6,1 Ohm
Kraftfaktor BL = 18,9 N/A
Schwingspuleninduktivität L = 1,4 mH
Effektive Membranfläche Sd = 880 cm²
Bewegte Masse incl. Luftlast mms = 83 g
Äquivalentvolumen Vas = 325 l
Freiluftgesamtgüte Qts = 0,28 (Qms=8,4, Qes=0,29)
Durchmesser der Schwingspule = 77 mm
Lineare Auslenkung x_lin = +/- 7 mm
Einbaudurchmesser d = 352 mm
Aussendurchmesser d = 388 mm
Einbautiefe (nicht eingefräst) t = 168 mm
Gewicht m = 4,47 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 40 Liter
ab 75/47 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
159 Liter BR-Box
mit 2x HP100 der Länge 9 cm
ab 36/30 Hz (-3dB/-8dB).

15LX60 V2 Best.-Nr.: by-15lx60-v2 EUR 297,00

ohne MwSt: € 249.58 / $ 277.03
37 cm Tieftöner mit hochwertiger-Membran.

Belastbarkeit (Nenn/Musik) = 700/1400 W
Frequenzbereich = 30-1500 Hz
Resonanzfrequenz fs = 42 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 98 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,1 Ohm
Kraftfaktor BL = 21,1 N/A
Schwingspuleninduktivität L = 2,1 mH
Effektive Membranfläche Sd = 910 cm²
Bewegte Masse incl. Luftlast mms = 147 g
Äquivalentvolumen Vas = 105,53 l
Freiluftgesamtgüte Qts = 0,44 (Qms=21,23, Qes=0,45)
Durchmesser der Schwingspule = 100 mm
Lineare Auslenkung x_lin = +/- 9 mm
Einbaudurchmesser d = 355 mm
Aussendurchmesser d = 388 mm
Einbautiefe (nicht eingefräst) t = 145 mm
Gewicht m = 10,2 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 18 Liter
ab 112/71 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
57 Liter BR-Box
mit 2x HP100 der Länge 14 cm
ab 61/47 Hz (-3dB/-8dB).

15G450N Best.-Nr.: by-15g450n EUR 375,00

ohne MwSt: € 315.13 / $ 349.79
37 cm Tieftöner mit hochwertiger-Membran.

Belastbarkeit (Nenn/Musik) = 750/1500 W
Frequenzbereich = 30-1500 Hz
Resonanzfrequenz fs = 45 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 98 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,7 Ohm
Kraftfaktor BL = 24,3 N/A
Schwingspuleninduktivität L = 1,2 mH
Effektive Membranfläche Sd = 880 cm²
Bewegte Masse incl. Luftlast mms = 142 g
Äquivalentvolumen Vas = 115 l
Freiluftgesamtgüte Qts = 0,32 (Qms=10,5, Qes=0,33)
Durchmesser der Schwingspule = 114 mm
Lineare Auslenkung x_lin = +/- 6,5 mm
Einbaudurchmesser d = 352 mm
Aussendurchmesser d = 388 mm
Einbautiefe (nicht eingefräst) t = 170 mm
Gewicht m = 11,5 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 21 Liter
ab 98/62 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
60 Liter BR-Box
mit 2x HP100 der Länge 19 cm
ab 54/42 Hz (-3dB/-8dB).

15G40 Best.-Nr.: by-15g40 EUR 298,00

ohne MwSt: € 250.42 / $ 277.97
37 cm Tieftöner mit hochwertiger-Membran.

Belastbarkeit (Nenn/Musik) = 700/1400 W
Frequenzbereich = 25-1500 Hz
Resonanzfrequenz fs = 37 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 97 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,9 Ohm
Kraftfaktor BL = 23 N/A
Schwingspuleninduktivität L = 2,9 mH
Effektive Membranfläche Sd = 830 cm²
Bewegte Masse incl. Luftlast mms = 122 g
Äquivalentvolumen Vas = 149 l
Freiluftgesamtgüte Qts = 0,3 (Qms=9,95, Qes=0,31)
Durchmesser der Schwingspule = 100 mm
Lineare Auslenkung x_lin = +/- 7 mm
Einbaudurchmesser d = 352 mm
Aussendurchmesser d = 388 mm
Einbautiefe (nicht eingefräst) t = 171 mm
Gewicht m = 10,4 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 18 Liter
ab 124/78 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
60 Liter BR-Box
mit 2x HP100 der Länge 9 cm
ab 64/51 Hz (-3dB/-8dB).

15P80ND Best.-Nr.: by-15p80nd EUR 439,00

ohne MwSt: € 368.91 / $ 409.49
37 cm Tieftöner mit hochwertiger-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

Belastbarkeit (Nenn/Musik) = 800/1600 W
Frequenzbereich = 25-4000 Hz
Resonanzfrequenz fs = 54 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 100 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,3 Ohm
Kraftfaktor BL = 22,8 N/A
Schwingspuleninduktivität L = 1,6 mH
Effektive Membranfläche Sd = 880 cm²
Bewegte Masse incl. Luftlast mms = 105 g
Äquivalentvolumen Vas = 90,43 l
Freiluftgesamtgüte Qts = 0,34 (Qms=7,95, Qes=0,36)
Durchmesser der Schwingspule = 100 mm
Lineare Auslenkung x_lin = +/- 7,5 mm
Einbaudurchmesser d = 349,5 mm
Aussendurchmesser d = 388 mm
Einbautiefe (nicht eingefräst) t = 157,5 mm
Gewicht m = 6 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 55 Liter
ab 80/50 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
156 Liter BR-Box
mit 2x HP100 der Länge 8 cm
ab 45/34 Hz (-3dB/-8dB).

SM115N Best.-Nr.: by-sm115n

- nicht lieferbar
37 cm Tieftöner mit Papier-Membran.

Belastbarkeit (Nenn/Musik) = 400/800 W
Frequenzbereich = 30-3000 Hz
Resonanzfrequenz fs = 29 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 98 dB (2,83V; 1m)
Gleichstromwiderstand Re = 6,5 Ohm
Kraftfaktor BL = 17 N/A
Schwingspuleninduktivität L = 1,1 mH
Effektive Membranfläche Sd = 880 cm²
Bewegte Masse incl. Luftlast mms = 77 g
Äquivalentvolumen Vas = 430 l
Freiluftgesamtgüte Qts = 0,29 (Qms=10,1, Qes=0,3)
Durchmesser der Schwingspule = 77 mm
Lineare Auslenkung x_lin = +/- 5,5 mm
Einbaudurchmesser d = 352 mm
Aussendurchmesser d = 388 mm
Einbautiefe (nicht eingefräst) t = 160 mm
Gewicht m = 6,5 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 32 Liter
ab 86/54 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
78 Liter BR-Box
mit 2x HP100 der Länge 20 cm
ab 51/38 Hz (-3dB/-8dB).

SM115K Best.-Nr.: by-SM115K

- nicht lieferbar
37 cm Tieftöner mit Papier-Membran.

Belastbarkeit (Nenn/Musik) = 500/1000 W
Frequenzbereich = 25-2000 Hz
Resonanzfrequenz fs = 27 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 98 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,8 Ohm
Kraftfaktor BL = 20,5 N/A
Schwingspuleninduktivität L = 1,2 mH
Effektive Membranfläche Sd = 880 cm²
Bewegte Masse incl. Luftlast mms = 106 g
Äquivalentvolumen Vas = 345 l
Freiluftgesamtgüte Qts = 0,25 (Qms=9,01, Qes=0,26)
Durchmesser der Schwingspule = 100 mm
Lineare Auslenkung x_lin = +/- 7,5 mm
Einbaudurchmesser d = 361 mm
Aussendurchmesser d = 388 mm
Einbautiefe (nicht eingefräst) t = 145 mm
Gewicht m = 10,2 kg

zum PDF-Datenblatt

18-Zoll Tieftöner

Gehäuse-Empfehlung 1:
geschlossene Box mit 25 Liter
ab 94/59 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
66 Liter BR-Box
mit 2x HP100 der Länge 19 cm
ab 54/41 Hz (-3dB/-8dB).

18PW1400FE Best.-Nr.: by-18pw1400FE EUR 429,00

ohne MwSt: € 360.50 / $ 400.16
44 cm Tieftöner mit hochwertiger-Membran.

Belastbarkeit (Nenn/Musik) = 1400/2800 W
Frequenzbereich = 25-1800 Hz
Resonanzfrequenz fs = 32 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 98 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,05 Ohm
Kraftfaktor BL = 29 N/A
Schwingspuleninduktivität L = 1,2 mH
Effektive Membranfläche Sd = 1255 cm²
Bewegte Masse incl. Luftlast mms = 230 g
Äquivalentvolumen Vas = 228,9 l
Freiluftgesamtgüte Qts = 0,27 (Qms=10,23, Qes=0,28)
Durchmesser der Schwingspule = 100 mm
Lineare Auslenkung x_lin = +/- 10 mm
Einbaudurchmesser d = 413 mm
Aussendurchmesser d = 461 mm
Einbautiefe (nicht eingefräst) t = 211 mm
Gewicht m = 16,9 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 35 Liter
ab 78/49 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
113 Liter BR-Box
mit 4x HP100 der Länge 43 cm
ab 41/32 Hz (-3dB/-8dB).

18SW1600ND Best.-Nr.: by-18sw1600nd EUR 665,00

ohne MwSt: € 558.82 / $ 620.29
44 cm Tieftöner mit hochwertiger-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

Belastbarkeit (Nenn/Musik) = 1600/3200 W
Frequenzbereich = 25-1800 Hz
Resonanzfrequenz fs = 32 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 97 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,5 Ohm
Kraftfaktor BL = 29 N/A
Schwingspuleninduktivität L = 3,1 mH
Effektive Membranfläche Sd = 1255 cm²
Bewegte Masse incl. Luftlast mms = 260 g
Äquivalentvolumen Vas = 205,7 l
Freiluftgesamtgüte Qts = 0,33 (Qms=11,74, Qes=0,34)
Durchmesser der Schwingspule = 126 mm
Lineare Auslenkung x_lin = +/- 10 mm
Einbaudurchmesser d = 413 mm
Aussendurchmesser d = 462 mm
Einbautiefe (nicht eingefräst) t = 212 mm
Gewicht m = 11,4 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 73 Liter
ab 58/37 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
286 Liter BR-Box
mit 4x HP100 der Länge 26 cm
ab 28/23 Hz (-3dB/-8dB).

18PWB1000FE Best.-Nr.: by-18pwb1000FE EUR 369,00

ohne MwSt: € 310.08 / $ 344.19
44 cm Tieftöner mit Papier-Membran.

Belastbarkeit (Nenn/Musik) = 1000/2000 W
Frequenzbereich = 25-2000 Hz
Resonanzfrequenz fs = 31 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 96,5 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,9 Ohm
Kraftfaktor BL = 25,8 N/A
Schwingspuleninduktivität L = 2,2 mH
Effektive Membranfläche Sd = 1250 cm²
Bewegte Masse incl. Luftlast mms = 233 g
Äquivalentvolumen Vas = 220 l
Freiluftgesamtgüte Qts = 0,43 (Qms=7,9, Qes=0,45)
Durchmesser der Schwingspule = 101,6 mm
Lineare Auslenkung x_lin = +/- 12,5 mm
Einbaudurchmesser d = 413 mm
Aussendurchmesser d = 462 mm
Einbautiefe (nicht eingefräst) t = 215 mm
Gewicht m = 13,6 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 33 Liter
ab 85/54 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
100 Liter BR-Box
mit 4x HP100 der Länge 40 cm
ab 46/36 Hz (-3dB/-8dB).

18P1000FE V2 Best.-Nr.: by-18p1000fe-v2 EUR 373,60

ohne MwSt: € 313.95 / $ 348.48
44 cm Tieftöner mit Papier-Membran.

Belastbarkeit (Nenn/Musik) = 1000/2000 W
Frequenzbereich = 25-2000 Hz
Resonanzfrequenz fs = 33 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 98 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,1 Ohm
Kraftfaktor BL = 27,6 N/A
Schwingspuleninduktivität L = 1,75 mH
Effektive Membranfläche Sd = 1250 cm²
Bewegte Masse incl. Luftlast mms = 230 g
Äquivalentvolumen Vas = 223 l
Freiluftgesamtgüte Qts = 0,31 (Qms=7,75, Qes=0,32)
Durchmesser der Schwingspule = 101,6 mm
Lineare Auslenkung x_lin = +/- 8 mm
Einbaudurchmesser d = 413 mm
Aussendurchmesser d = 462 mm
Einbautiefe (nicht eingefräst) t = 215 mm
Gewicht m = 13,8 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 56 Liter
ab 77/48 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
214 Liter BR-Box
mit 4x HP100 der Länge 16 cm
ab 37/30 Hz (-3dB/-8dB).

18P1000ND Best.-Nr.: by-18p1000nd EUR 469,00

ohne MwSt: € 394.12 / $ 437.47
44 cm Tieftöner mit Papier-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

Belastbarkeit (Nenn/Musik) = 1000/2000 W
Frequenzbereich = 25-2000 Hz
Resonanzfrequenz fs = 40 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 98 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,1 Ohm
Kraftfaktor BL = 24,3 N/A
Schwingspuleninduktivität L = 2,8 mH
Effektive Membranfläche Sd = 1250 cm²
Bewegte Masse incl. Luftlast mms = 195 g
Äquivalentvolumen Vas = 178 l
Freiluftgesamtgüte Qts = 0,41 (Qms=9,87, Qes=0,43)
Durchmesser der Schwingspule = 100 mm
Lineare Auslenkung x_lin = +/- 8 mm
Einbaudurchmesser d = 413 mm
Aussendurchmesser d = 460 mm
Einbautiefe (nicht eingefräst) t = 201 mm
Gewicht m = 7 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 36 Liter
ab 87/55 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
120 Liter BR-Box
mit 4x HP100 der Länge 29 cm
ab 46/36 Hz (-3dB/-8dB).

18P1200ND Best.-Nr.: by-18p1200nd EUR 509,00

ohne MwSt: € 427.73 / $ 474.78
44 cm Tieftöner mit Papier-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

Belastbarkeit (Nenn/Musik) = 1200/2400 W
Frequenzbereich = 25-2000 Hz
Resonanzfrequenz fs = 37 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 98 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,3 Ohm
Kraftfaktor BL = 26,3 N/A
Schwingspuleninduktivität L = 2,3 mH
Effektive Membranfläche Sd = 1225 cm²
Bewegte Masse incl. Luftlast mms = 199 g
Äquivalentvolumen Vas = 198 l
Freiluftgesamtgüte Qts = 0,34 (Qms=10,39, Qes=0,35)
Durchmesser der Schwingspule = 100 mm
Lineare Auslenkung x_lin = +/- 9,5 mm
Einbaudurchmesser d = 415 mm
Aussendurchmesser d = 460 mm
Einbautiefe (nicht eingefräst) t = 203 mm
Gewicht m = 8,5 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 115 Liter
ab 58/36 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
470 Liter BR-Box
mit 4x HP100 der Länge 10 cm
ab 27/23 Hz (-3dB/-8dB).

18LX60 V2 Best.-Nr.: by-18lx60-v2 EUR 339,00

ohne MwSt: € 284.87 / $ 316.21
44 cm Tieftöner mit hochwertiger-Membran.

Belastbarkeit (Nenn/Musik) = 700/1400 W
Frequenzbereich = 25-1000 Hz
Resonanzfrequenz fs = 35 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 98 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,1 Ohm
Kraftfaktor BL = 21,8 N/A
Schwingspuleninduktivität L = 2,1 mH
Effektive Membranfläche Sd = 1320 cm²
Bewegte Masse incl. Luftlast mms = 215 g
Äquivalentvolumen Vas = 236,52 l
Freiluftgesamtgüte Qts = 0,48 (Qms=15,72, Qes=0,5)
Durchmesser der Schwingspule = 100 mm
Lineare Auslenkung x_lin = +/- 9 mm
Einbaudurchmesser d = 418 mm
Aussendurchmesser d = 460 mm
Einbautiefe (nicht eingefräst) t = 200 mm
Gewicht m = 11,7 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 95 Liter
ab 63/40 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
359 Liter BR-Box
mit 4x HP100 der Länge 13 cm
ab 31/25 Hz (-3dB/-8dB).

18G40 Best.-Nr.: by-18g40 EUR 337,00

ohne MwSt: € 283.19 / $ 314.34
44 cm Tieftöner mit hochwertiger-Membran.

Belastbarkeit (Nenn/Musik) = 700/1400 W
Frequenzbereich = 25-1500 Hz
Resonanzfrequenz fs = 32 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 97 dB (2,83V; 1m)
Gleichstromwiderstand Re = 6 Ohm
Kraftfaktor BL = 22,5 N/A
Schwingspuleninduktivität L = 3 mH
Effektive Membranfläche Sd = 1300 cm²
Bewegte Masse incl. Luftlast mms = 171 g
Äquivalentvolumen Vas = 323 l
Freiluftgesamtgüte Qts = 0,41 (Qms=12,7, Qes=0,42)
Durchmesser der Schwingspule = 100 mm
Lineare Auslenkung x_lin = +/- 7 mm
Einbaudurchmesser d = 415 mm
Aussendurchmesser d = 460 mm
Einbautiefe (nicht eingefräst) t = 198,5 mm
Gewicht m = 11,5 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 36 Liter
ab 97/61 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
117 Liter BR-Box
mit 4x HP100 der Länge 21 cm
ab 52/40 Hz (-3dB/-8dB).

18G50 Best.-Nr.: by-18g50 EUR 449,00

ohne MwSt: € 377.31 / $ 418.82
44 cm Tieftöner mit hochwertiger-Membran.

Belastbarkeit (Nenn/Musik) = 750/1500 W
Frequenzbereich = 25-1500 Hz
Resonanzfrequenz fs = 40 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 98 dB (2,83V; 1m)
Gleichstromwiderstand Re = 6,1 Ohm
Kraftfaktor BL = 28,8 N/A
Schwingspuleninduktivität L = 2 mH
Effektive Membranfläche Sd = 1320 cm²
Bewegte Masse incl. Luftlast mms = 170 g
Äquivalentvolumen Vas = 212 l
Freiluftgesamtgüte Qts = 0,32 (Qms=12,05, Qes=0,334)
Durchmesser der Schwingspule = 114 mm
Lineare Auslenkung x_lin = +/- 9 mm
Einbaudurchmesser d = 415 mm
Aussendurchmesser d = 460 mm
Einbautiefe (nicht eingefräst) t = 210 mm
Gewicht m = 12,6 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 51 Liter
ab 76/48 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
183 Liter BR-Box
mit 4x HP100 der Länge 22 cm
ab 39/31 Hz (-3dB/-8dB).

18G550 Best.-Nr.: by-18g550 EUR 415,00

ohne MwSt: € 348.74 / $ 387.10
44 cm Tieftöner mit hochwertiger-Membran.

Belastbarkeit (Nenn/Musik) = 900/1800 W
Frequenzbereich = 35-1000 Hz
Resonanzfrequenz fs = 36 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 98 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,25 Ohm
Kraftfaktor BL = 24,4 N/A
Schwingspuleninduktivität L = 1,4 mH
Effektive Membranfläche Sd = 1200 cm²
Bewegte Masse incl. Luftlast mms = 190 g
Äquivalentvolumen Vas = 210 l
Freiluftgesamtgüte Qts = 0,37 (Qms=8,875, Qes=0,39)
Durchmesser der Schwingspule = 114 mm
Lineare Auslenkung x_lin = +/- 9 mm
Einbaudurchmesser d = 415 mm
Aussendurchmesser d = 460 mm
Einbautiefe (nicht eingefräst) t = 210 mm
Gewicht m = 12,6 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 49 Liter
ab 85/54 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
133 Liter BR-Box
mit 4x HP100 der Länge 27 cm
ab 48/37 Hz (-3dB/-8dB).

18P80ND Best.-Nr.: by-18p80nd EUR 479,00

ohne MwSt: € 402.52 / $ 446.80
44 cm Tieftöner mit Papier-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

Belastbarkeit (Nenn/Musik) = 800/1600 W
Frequenzbereich = 25-4000 Hz
Resonanzfrequenz fs = 30 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 100 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,1 Ohm
Kraftfaktor BL = 21,9 N/A
Schwingspuleninduktivität L = 1,9 mH
Effektive Membranfläche Sd = 1225 cm²
Bewegte Masse incl. Luftlast mms = 146 g
Äquivalentvolumen Vas = 411 l
Freiluftgesamtgüte Qts = 0,28 (Qms=11,55, Qes=0,29)
Durchmesser der Schwingspule = 100 mm
Lineare Auslenkung x_lin = +/- 7,5 mm
Einbaudurchmesser d = 415 mm
Aussendurchmesser d = 460 mm
Einbautiefe (nicht eingefräst) t = 201 mm
Gewicht m = 7 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 156 Liter
ab 58/37 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
637 Liter BR-Box
mit 4x HP100 der Länge 3 cm
ab 27/23 Hz (-3dB/-8dB).

SM118N Best.-Nr.: by-sm118n EUR 229,00

ohne MwSt: € 192.44 / $ 213.61
44 cm Tieftöner mit Papier-Membran.

Belastbarkeit (Nenn/Musik) = 400/800 W
Frequenzbereich = 30-3000 Hz
Resonanzfrequenz fs = 36 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 97 dB (2,83V; 1m)
Gleichstromwiderstand Re = 6,4 Ohm
Kraftfaktor BL = 18,3 N/A
Schwingspuleninduktivität L = 1,1 mH
Effektive Membranfläche Sd = 1150 cm²
Bewegte Masse incl. Luftlast mms = 123 g
Äquivalentvolumen Vas = 300 l
Freiluftgesamtgüte Qts = 0,49 (Qms=6,83, Qes=0,53)
Durchmesser der Schwingspule = 77 mm
Lineare Auslenkung x_lin = +/- 5,5 mm
Einbaudurchmesser d = 415 mm
Aussendurchmesser d = 460 mm
Einbautiefe (nicht eingefräst) t = 187 mm
Gewicht m = 7 kg

zum PDF-Datenblatt

Tieftöner

Gehäuse-Empfehlung 1:
geschlossene Box mit 79 Liter
ab 69/43 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
267 Liter BR-Box
mit 4x HP100 der Länge 17 cm
ab 36/28 Hz (-3dB/-8dB).

21PW1400FE Best.-Nr.: by-21pw1400fe EUR 549,00

ohne MwSt: € 461.34 / $ 512.09
53 cm Tieftöner mit hochwertiger-Membran.

Belastbarkeit (Nenn/Musik) = 1400/2800 W
Frequenzbereich = 25-1800 Hz
Resonanzfrequenz fs = 30 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 98,5 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,2 Ohm
Kraftfaktor BL = 28,2 N/A
Schwingspuleninduktivität L = 1,3 mH
Effektive Membranfläche Sd = 1734 cm²
Bewegte Masse incl. Luftlast mms = 298 g
Äquivalentvolumen Vas = 401,5 l
Freiluftgesamtgüte Qts = 0,34 (Qms=7,44, Qes=0,36)
Durchmesser der Schwingspule = 100 mm
Lineare Auslenkung x_lin = +/- 10 mm
Einbaudurchmesser d = 494 mm
Aussendurchmesser d = 550 mm
Einbautiefe (nicht eingefräst) t = 242 mm
Gewicht m = 19,9 kg

zum PDF-Datenblatt

Koaxiallautsprecher

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,3 Liter
ab 178/112 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
4 Liter BR-Box
mit HP50 der Länge 13 cm
ab 97/75 Hz (-3dB/-8dB).

5CX200FE Best.-Nr.: by-5cx200fe EUR 174,70

ohne MwSt: € 146.81 / $ 162.96
14 cm Koaxiallautsprecher mit hochwertiger-Membran.

Belastbarkeit (Nenn/Musik) = 150/300 W
Frequenzbereich = 69-20000 Hz
Resonanzfrequenz fs = 69 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 92,5 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,1 Ohm
Kraftfaktor BL = 7,18 N/A
Schwingspuleninduktivität L = 0,22 mH
Effektive Membranfläche Sd = 95 cm²
Bewegte Masse incl. Luftlast mms = 7 g
Äquivalentvolumen Vas = 8,9 l
Freiluftgesamtgüte Qts = 0,31 (Qms=10,07, Qes=0,32)
Durchmesser der Schwingspule = 38,1 mm
Lineare Auslenkung x_lin = +/- 5,7 mm
Einbaudurchmesser d = 119,2 mm
Aussendurchmesser d = 155 mm
Einbautiefe (nicht eingefräst) t = 107 mm
Gewicht m = 2,51 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 0,99 Liter
ab 221/139 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
2,6 Liter BR-Box
mit HP50 der Länge 13 cm
ab 127/97 Hz (-3dB/-8dB).

5CX200ND Best.-Nr.: by-5cx200nd EUR 279,00

ohne MwSt: € 234.45 / $ 260.24
14 cm Koaxiallautsprecher mit hochwertiger-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

Belastbarkeit (Nenn/Musik) = 150/300 W
Frequenzbereich = 75-20000 Hz
Resonanzfrequenz fs = 75 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 92,5 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,2 Ohm
Kraftfaktor BL = 7,32 N/A
Schwingspuleninduktivität L = 0,22 mH
Effektive Membranfläche Sd = 95 cm²
Bewegte Masse incl. Luftlast mms = 6 g
Äquivalentvolumen Vas = 9,07 l
Freiluftgesamtgüte Qts = 0,27 (Qms=10,04, Qes=0,28)
Durchmesser der Schwingspule = 38,1 mm
Lineare Auslenkung x_lin = +/- 5,7 mm
Einbaudurchmesser d = 119,2 mm
Aussendurchmesser d = 155 mm
Einbautiefe (nicht eingefräst) t = 94,9 mm
Gewicht m = 1,6 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,7 Liter
ab 162/102 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
5,2 Liter BR-Box
mit HP50 der Länge 12 cm
ab 88/68 Hz (-3dB/-8dB).

6CX200FE Best.-Nr.: by-6cx200fe EUR 204,00

ohne MwSt: € 171.43 / $ 190.29
17 cm Koaxiallautsprecher mit hochwertiger-Membran.

Belastbarkeit (Nenn/Musik) = 200/400 W
Frequenzbereich = 60-20000 Hz
Resonanzfrequenz fs = 65 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 94 dB (2,83V; 1m)
Gleichstromwiderstand Re = 4,9 Ohm
Kraftfaktor BL = 9,15 N/A
Schwingspuleninduktivität L = 0,3 mH
Effektive Membranfläche Sd = 135 cm²
Bewegte Masse incl. Luftlast mms = 14 g
Äquivalentvolumen Vas = 10,5 l
Freiluftgesamtgüte Qts = 0,32 (Qms=5,1, Qes=0,34)
Durchmesser der Schwingspule = 50,8 mm
Lineare Auslenkung x_lin = +/- 5 mm
Einbaudurchmesser d = 145 mm
Aussendurchmesser d = 188 mm
Einbautiefe (nicht eingefräst) t = 106 mm
Gewicht m = 3,6 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 1 Liter
ab 191/121 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
2,7 Liter BR-Box
mit HP50 der Länge 18 cm
ab 110/84 Hz (-3dB/-8dB).

6CX200ND Best.-Nr.: by-6cx200nd EUR 315,00

ohne MwSt: € 264.71 / $ 293.82
17 cm Koaxiallautsprecher mit hochwertiger-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

Belastbarkeit (Nenn/Musik) = 200/400 W
Frequenzbereich = 65-20000 Hz
Resonanzfrequenz fs = 65 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 92 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5 Ohm
Kraftfaktor BL = 10,52 N/A
Schwingspuleninduktivität L = 0,24 mH
Effektive Membranfläche Sd = 135 cm²
Bewegte Masse incl. Luftlast mms = 16 g
Äquivalentvolumen Vas = 9,4 l
Freiluftgesamtgüte Qts = 0,27 (Qms=3,95, Qes=0,29)
Durchmesser der Schwingspule = 50,8 mm
Lineare Auslenkung x_lin = +/- 5,5 mm
Einbaudurchmesser d = 152 mm
Aussendurchmesser d = 188 mm
Einbautiefe (nicht eingefräst) t = 103 mm
Gewicht m = 1,98 kg

zum PDF-Datenblatt

8BX/N Best.-Nr.: by-8bxn EUR 167,00

ohne MwSt: € 140.34 / $ 155.77
20 cm Koaxiallautsprecher mit hochwertiger-Membran.

Belastbarkeit (Nenn/Musik) = 100/200 W
Frequenzbereich = 60-20000 Hz
Resonanzfrequenz fs = 57 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 92 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,3 Ohm
Kraftfaktor BL = 6,8 N/A
Schwingspuleninduktivität L = 0,4 mH
Effektive Membranfläche Sd = 220 cm²
Bewegte Masse incl. Luftlast mms = 23 g
Äquivalentvolumen Vas = 22 l
Freiluftgesamtgüte Qts = 0,66 (Qms=4,83, Qes=0,77)
Durchmesser der Schwingspule = 38,5 mm
Lineare Auslenkung x_lin = +/- 5 mm
Einbaudurchmesser d = 182 mm
Aussendurchmesser d = 212 mm
Einbautiefe (nicht eingefräst) t = 111 mm
Gewicht m = 2,9 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 4,7 Liter
ab 151/95 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
17 Liter BR-Box
mit HP100 der Länge 15 cm
ab 75/60 Hz (-3dB/-8dB).

8XC20 Best.-Nr.: by-8xc20 EUR 229,00

ohne MwSt: € 192.44 / $ 213.61
20 cm Koaxiallautsprecher mit Papier-Membran.

Belastbarkeit (Nenn/Musik) = 170/340 W
Frequenzbereich = 65-20000 Hz
Resonanzfrequenz fs = 75 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 95 dB (2,83V; 1m)
Gleichstromwiderstand Re = 6,3 Ohm
Kraftfaktor BL = 11,3 N/A
Schwingspuleninduktivität L = 1,2 mH
Effektive Membranfläche Sd = 220 cm²
Bewegte Masse incl. Luftlast mms = 18 g
Äquivalentvolumen Vas = 17 l
Freiluftgesamtgüte Qts = 0,4 (Qms=7,4, Qes=0,42)
Durchmesser der Schwingspule = 51,7 mm
Lineare Auslenkung x_lin = +/- 5 mm
Einbaudurchmesser d = 181 mm
Aussendurchmesser d = 212 mm
Einbautiefe (nicht eingefräst) t = 131 mm
Gewicht m = 3,7 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 14,9 Liter
ab 115/73 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
53 Liter BR-Box
mit HP100 der Länge 6 cm
ab 59/47 Hz (-3dB/-8dB).

10XC25 Best.-Nr.: by-10xc25 EUR 279,00

ohne MwSt: € 234.45 / $ 260.24
24 cm Koaxiallautsprecher mit Papier-Membran.

Belastbarkeit (Nenn/Musik) = 250/500 W
Frequenzbereich = 55-20000 Hz
Resonanzfrequenz fs = 53 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 98 dB (2,83V; 1m)
Gleichstromwiderstand Re = 6,3 Ohm
Kraftfaktor BL = 12,5 N/A
Schwingspuleninduktivität L = 1,5 mH
Effektive Membranfläche Sd = 380 cm²
Bewegte Masse incl. Luftlast mms = 28 g
Äquivalentvolumen Vas = 66 l
Freiluftgesamtgüte Qts = 0,37 (Qms=10, Qes=0,38)
Durchmesser der Schwingspule = 62,4 mm
Lineare Auslenkung x_lin = +/- 5 mm
Einbaudurchmesser d = 228 mm
Aussendurchmesser d = 260,5 mm
Einbautiefe (nicht eingefräst) t = 153 mm
Gewicht m = 5,1 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 12,6 Liter
ab 110/69 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
45 Liter BR-Box
mit HP100 der Länge 9 cm
ab 56/44 Hz (-3dB/-8dB).

10CX300FE Best.-Nr.: by-10cx300fe EUR 331,00

ohne MwSt: € 278.15 / $ 308.75
24 cm Koaxiallautsprecher mit hochwertiger-Membran.

Belastbarkeit (Nenn/Musik) = 300/600 W
Frequenzbereich = 50-20000 Hz
Resonanzfrequenz fs = 52 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 96,5 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,1 Ohm
Kraftfaktor BL = 17,5 N/A
Schwingspuleninduktivität L = 0,36 mH
Effektive Membranfläche Sd = 380 cm²
Bewegte Masse incl. Luftlast mms = 11,9 g
Äquivalentvolumen Vas = 52,3 l
Freiluftgesamtgüte Qts = 0,38 (Qms=3,3, Qes=0,43)
Durchmesser der Schwingspule = 63,5 mm
Lineare Auslenkung x_lin = +/- 6,6 mm
Einbaudurchmesser d = 228 mm
Aussendurchmesser d = 260,5 mm
Einbautiefe (nicht eingefräst) t = 153 mm
Gewicht m = 5,1 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 11,1 Liter
ab 132/84 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
29 Liter BR-Box
mit 2x HP100 der Länge 23 cm
ab 76/58 Hz (-3dB/-8dB).

12CXA400ND Best.-Nr.: by-12cxa400nd EUR 529,00

ohne MwSt: € 444.54 / $ 493.44
30 cm Koaxiallautsprecher mit hochwertiger-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

Belastbarkeit (Nenn/Musik) = 400/800 W
Frequenzbereich = 35-20000 Hz
Resonanzfrequenz fs = 45 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 98 dB (2,83V; 1m)
Gleichstromwiderstand Re = 6,6 Ohm
Kraftfaktor BL = 18,1 N/A
Schwingspuleninduktivität L = 1 mH
Effektive Membranfläche Sd = 550 cm²
Bewegte Masse incl. Luftlast mms = 48 g
Äquivalentvolumen Vas = 102,2 l
Freiluftgesamtgüte Qts = 0,27 (Qms=6,24, Qes=0,28)
Durchmesser der Schwingspule = 101,6 mm
Lineare Auslenkung x_lin = +/- 6 mm
Einbaudurchmesser d = 286 mm
Aussendurchmesser d = 311,7 mm
Einbautiefe (nicht eingefräst) t = 154 mm
Gewicht m = 7,18 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 8,7 Liter
ab 133/84 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
21 Liter BR-Box
mit HP100 der Länge 17 cm
ab 79/60 Hz (-3dB/-8dB).

12CXA400FE Best.-Nr.: by-12cxa400fe EUR 409,10

ohne MwSt: € 343.78 / $ 381.60
30 cm Koaxiallautsprecher mit hochwertiger-Membran.

Belastbarkeit (Nenn/Musik) = 400/800 W
Frequenzbereich = 40-20000 Hz
Resonanzfrequenz fs = 42 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 96 dB (2,83V; 1m)
Gleichstromwiderstand Re = 6,6 Ohm
Kraftfaktor BL = 19,8 N/A
Schwingspuleninduktivität L = 1,1 mH
Effektive Membranfläche Sd = 550 cm²
Bewegte Masse incl. Luftlast mms = 66 g
Äquivalentvolumen Vas = 94 l
Freiluftgesamtgüte Qts = 0,25 (Qms=7,2, Qes=0,26)
Durchmesser der Schwingspule = 101,6 mm
Lineare Auslenkung x_lin = +/- 6 mm
Einbaudurchmesser d = 282,6 mm
Aussendurchmesser d = 311,7 mm
Einbautiefe (nicht eingefräst) t = 165 mm
Gewicht m = 11,3 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 11 Liter
ab 131/83 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
22 Liter BR-Box
mit HP100 der Länge 17 cm
ab 84/63 Hz (-3dB/-8dB).

12XA30ND Best.-Nr.: by-12xa30nd EUR 489,00

ohne MwSt: € 410.92 / $ 456.13
30 cm Koaxiallautsprecher mit Papier-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

Belastbarkeit (Nenn/Musik) = 350/700 W
Frequenzbereich = 35-20000 Hz
Resonanzfrequenz fs = 35 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 98 dB (2,83V; 1m)
Gleichstromwiderstand Re = 6,8 Ohm
Kraftfaktor BL = 18,2 N/A
Schwingspuleninduktivität L = 1,3 mH
Effektive Membranfläche Sd = 530 cm²
Bewegte Masse incl. Luftlast mms = 47 g
Äquivalentvolumen Vas = 172 l
Freiluftgesamtgüte Qts = 0,21 (Qms=7,98, Qes=0,22)
Durchmesser der Schwingspule = 100 mm
Lineare Auslenkung x_lin = +/- 4 mm
Einbaudurchmesser d = 284 mm
Aussendurchmesser d = 312 mm
Einbautiefe (nicht eingefräst) t = 152 mm
Gewicht m = 6,3 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 41 Liter
ab 89/56 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
143 Liter BR-Box
mit 2x HP100 der Länge 5 cm
ab 46/36 Hz (-3dB/-8dB).

15CXA400ND Best.-Nr.: by-15cxa400nd EUR 549,00

ohne MwSt: € 461.34 / $ 512.09
37 cm Koaxiallautsprecher mit hochwertiger-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

Belastbarkeit (Nenn/Musik) = 400/800 W
Frequenzbereich = 35-20000 Hz
Resonanzfrequenz fs = 40 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 98 dB (2,83V; 1m)
Gleichstromwiderstand Re = 6,6 Ohm
Kraftfaktor BL = 19,04 N/A
Schwingspuleninduktivität L = 0,9 mH
Effektive Membranfläche Sd = 880 cm²
Bewegte Masse incl. Luftlast mms = 84 g
Äquivalentvolumen Vas = 196 l
Freiluftgesamtgüte Qts = 0,36 (Qms=4,37, Qes=0,39)
Durchmesser der Schwingspule = 101,6 mm
Lineare Auslenkung x_lin = +/- 6 mm
Einbaudurchmesser d = 349,5 mm
Aussendurchmesser d = 388 mm
Einbautiefe (nicht eingefräst) t = 180 mm
Gewicht m = 7,22 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 60 Liter
ab 77/48 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
230 Liter BR-Box
mit 2x HP100 der Länge 3 cm
ab 37/30 Hz (-3dB/-8dB).

15CXA400FE Best.-Nr.: by-15cxa400fe EUR 448,20

ohne MwSt: € 376.64 / $ 418.07
37 cm Koaxiallautsprecher mit hochwertiger-Membran.

Belastbarkeit (Nenn/Musik) = 400/800 W
Frequenzbereich = 35-20000 Hz
Resonanzfrequenz fs = 40 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 98 dB (2,83V; 1m)
Gleichstromwiderstand Re = 6,3 Ohm
Kraftfaktor BL = 18,2 N/A
Schwingspuleninduktivität L = 0,95 mH
Effektive Membranfläche Sd = 880 cm²
Bewegte Masse incl. Luftlast mms = 90 g
Äquivalentvolumen Vas = 191 l
Freiluftgesamtgüte Qts = 0,42 (Qms=16,4, Qes=0,43)
Durchmesser der Schwingspule = 101,6 mm
Lineare Auslenkung x_lin = +/- 6 mm
Einbaudurchmesser d = 349,5 mm
Aussendurchmesser d = 388 mm
Einbautiefe (nicht eingefräst) t = 185 mm
Gewicht m = 11,9 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 46 Liter
ab 91/57 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
130 Liter BR-Box
mit 2x HP100 der Länge 6 cm
ab 51/39 Hz (-3dB/-8dB).

15XA38ND Best.-Nr.: by-15XA38ND EUR 489,00

ohne MwSt: € 410.92 / $ 456.13
37 cm Koaxiallautsprecher mit Papier-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

Belastbarkeit (Nenn/Musik) = 350/700 W
Frequenzbereich = 25-20000 Hz
Resonanzfrequenz fs = 33 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 99 dB (2,83V; 1m)
Gleichstromwiderstand Re = 6,8 Ohm
Kraftfaktor BL = 18,2 N/A
Schwingspuleninduktivität L = 1,6 mH
Effektive Membranfläche Sd = 880 cm²
Bewegte Masse incl. Luftlast mms = 72 g
Äquivalentvolumen Vas = 359 l
Freiluftgesamtgüte Qts = 0,29 (Qms=7,5, Qes=0,3)
Durchmesser der Schwingspule = 100 mm
Lineare Auslenkung x_lin = +/- 4 mm
Einbaudurchmesser d = 352 mm
Aussendurchmesser d = 388 mm
Einbautiefe (nicht eingefräst) t = 181 mm
Gewicht m = 6,8 kg

zum PDF-Datenblatt

Breitbänder

8 AG/N Best.-Nr.: by-8ag-n8 EUR 49,00

ohne MwSt: € 41.18 / $ 45.71
19 cm Breitbandlautsprecher mit Papier-Membran.

Belastbarkeit (Nenn/Musik) = 35 W
Frequenzbereich = 60-18000 Hz
Resonanzfrequenz fs = 101 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 96 dB (2,83V; 1m)
Gleichstromwiderstand Re = 7,5 Ohm
Kraftfaktor BL = 7,27 N/A
Schwingspuleninduktivität L = 0,32 mH
Effektive Membranfläche Sd = 227 cm²
Bewegte Masse incl. Luftlast mms = 14 g
Äquivalentvolumen Vas = 12,79 l
Freiluftgesamtgüte Qts = 0,98 (Qms=4,45, Qes=1,26)
Durchmesser der Schwingspule = 35 mm
Einbaudurchmesser d = 180 mm
Aussendurchmesser d = 205 mm
Einbautiefe (nicht eingefräst) t = 84 mm

zum PDF-Datenblatt

10AGN Best.-Nr.: by-10ag-n EUR 69,00

ohne MwSt: € 57.98 / $ 64.36
24 cm Breitbandlautsprecher mit Papier-Membran.

Belastbarkeit (Nenn/Musik) = 100 W
Frequenzbereich = 60-17000 Hz
Resonanzfrequenz fs = 90 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 97 dB (2,83V; 1m)
Gleichstromwiderstand Re = 7,4 Ohm
Kraftfaktor BL = 6,7 N/A
Schwingspuleninduktivität L = 0,4 mH
Effektive Membranfläche Sd = 360 cm²
Bewegte Masse incl. Luftlast mms = 20 g
Äquivalentvolumen Vas = 30 l
Freiluftgesamtgüte Qts = 1,32 (Qms=4,6, Qes=1,85)
Durchmesser der Schwingspule = 34,6 mm
Lineare Auslenkung x_lin = +/- 2 mm
Einbaudurchmesser d = 230 mm
Aussendurchmesser d = 258 mm
Einbautiefe (nicht eingefräst) t = 100 mm
Gewicht m = 1,55 kg

zum PDF-Datenblatt

12GA50 Best.-Nr.: by-12ga50 EUR 109,00

ohne MwSt: € 91.60 / $ 101.67
30 cm Breitbandlautsprecher mit Papier-Membran.

Belastbarkeit (Nenn/Musik) = 250/500 W
Frequenzbereich = 70-18000 Hz
Resonanzfrequenz fs = 90 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 102 dB (2,83V; 1m)
Gleichstromwiderstand Re = 6,2 Ohm
Kraftfaktor BL = 10 N/A
Schwingspuleninduktivität L = 0,6 mH
Effektive Membranfläche Sd = 530 cm²
Bewegte Masse incl. Luftlast mms = 34 g
Äquivalentvolumen Vas = 34 l
Freiluftgesamtgüte Qts = 1,16 (Qms=14,8, Qes=1,26)
Durchmesser der Schwingspule = 52 mm
Lineare Auslenkung x_lin = +/- 2 mm
Einbaudurchmesser d = 277,5 mm
Aussendurchmesser d = 312 mm
Einbautiefe (nicht eingefräst) t = 139 mm
Gewicht m = 3,55 kg

zum PDF-Datenblatt

Auslauftypen

SMC2012N Best.-Nr.: by-smc2012n

- nicht lieferbar
25,8 mm Hochtöner mit hochwertiger-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

Belastbarkeit (Nenn/Musik) = 15/30 W
Frequenzbereich = 1000-20000 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 101 dB (2,83V; 1m)
Gleichstromwiderstand Re = 6 Ohm
Kraftfaktor BL = 5,6 N/A
Durchmesser der Schwingspule = 25,8 mm
Einbaudurchmesser d = 85x62,5 mm
Aussendurchmesser d = 115x91 mm
Einbautiefe (nicht eingefräst) t = 87,5 mm
Gewicht m = 0,5 kg

zum PDF-Datenblatt

CP350/TI Best.-Nr.: by-cp350ti EUR 169,00

ohne MwSt: € 142.02 / $ 157.64
.

Belastbarkeit (Nenn/Musik) = 50 W
Frequenzbereich = 1000-20000 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 104 dB (2,83V; 1m)
Gleichstromwiderstand Re = 6,8 Ohm
Durchmesser der Schwingspule = 44 mm
Aussendurchmesser d = 140 mm
Einbautiefe (nicht eingefräst) t = 65 mm
Gewicht m = 3,4 kg

zum PDF-Datenblatt

CP650/TI Best.-Nr.: not-available

- nicht lieferbar
.

Belastbarkeit (Nenn/Musik) = 80 W
Frequenzbereich = 800-180000 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 110 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,5 Ohm
Aussendurchmesser d = 200 mm
Einbautiefe (nicht eingefräst) t = 71 mm

zum PDF-Datenblatt

TD595 Best.-Nr.: by-td595

- nicht lieferbar
Horn zum Anschluß an einen Horntreiber mit 1,4 Zoll Durchmesser.

Halsdurchmesser des Horns = 1,4 Zoll
Abstrahlungswinkel (BxH) = 90 x 40 Grad
Grenzfrequenz: 800 Hz
äußere Abmessungen (HxBxT) = 280 x 250 x 220 mm
Schallwandausschnitt (HxBxT) = 245 x 215 mm
Gewicht des Horns = 1,2 kg

zum PDF-Datenblatt

TD590 Best.-Nr.: by-td590

- nicht lieferbar
Horn zum Anschluß an einen Horntreiber mit 2 Zoll Durchmesser.

Halsdurchmesser des Horns = 2 Zoll
Abstrahlungswinkel (BxH) = 90 x 40 Grad
Grenzfrequenz: 800 Hz
äußere Abmessungen (HxBxT) = 280 x 250 x 220 mm
Schallwandausschnitt (HxBxT) = 245 x 215 mm
Gewicht des Horns = 1,2 kg

zum PDF-Datenblatt

TD560 Best.-Nr.: by-td560

- nicht lieferbar
Horn zum Anschluß an einen Horntreiber mit 2 Zoll Durchmesser.

Halsdurchmesser des Horns = 2 Zoll
Abstrahlungswinkel (BxH) = 60 x 40 Grad
Grenzfrequenz: 800 Hz
äußere Abmessungen (HxBxT) = 280 x 250 x 220 mm
Schallwandausschnitt (HxBxT) = 245 x 215 mm
Gewicht des Horns = 2,5 kg

zum PDF-Datenblatt

5B30CX Best.-Nr.: by-5b30cx

- nicht lieferbar
12 cm Koaxiallautsprecher mit Polypropylen-Membran.

Belastbarkeit (Nenn/Musik) = 25 W
Frequenzbereich = 55-22000 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 86 dB (2,83V; 1m)
Einbaudurchmesser d = 114 mm
Aussendurchmesser d = 130 mm
Einbautiefe (nicht eingefräst) t = 61 mm
Gewicht m = 0,72 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 3,5 Liter
ab 174/110 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
8,9 Liter BR-Box
mit HP70 der Länge 11 cm
ab 102/77 Hz (-3dB/-8dB).

8CX300ND Best.-Nr.: by-8cx300nd

- nicht lieferbar
20 cm Koaxiallautsprecher mit hochwertiger-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

Belastbarkeit (Nenn/Musik) = 250/500 W
Frequenzbereich = 40-20000 Hz
Resonanzfrequenz fs = 57 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 96 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5 Ohm
Kraftfaktor BL = 9,85 N/A
Schwingspuleninduktivität L = 0,19 mH
Effektive Membranfläche Sd = 220 cm²
Bewegte Masse incl. Luftlast mms = 14 g
Äquivalentvolumen Vas = 35 l
Freiluftgesamtgüte Qts = 0,26 (Qms=9,25, Qes=0,27)
Durchmesser der Schwingspule = 63,5 mm
Lineare Auslenkung x_lin = +/- 6 mm
Einbaudurchmesser d = 183 mm
Aussendurchmesser d = 212 mm
Einbautiefe (nicht eingefräst) t = 105 mm
Gewicht m = 2,6 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 6,5 Liter
ab 122/77 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
20 Liter BR-Box
mit HP100 der Länge 22 cm
ab 66/51 Hz (-3dB/-8dB).

10MW/ND Best.-Nr.: by-10mwnd

- nicht lieferbar
25 cm Tieftöner mit hochwertiger-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

Belastbarkeit (Nenn/Musik) = 350/700 W
Frequenzbereich = 45-5000 Hz
Resonanzfrequenz fs = 49 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 95 dB (2,83V; 1m)
Gleichstromwiderstand Re = 6 Ohm
Kraftfaktor BL = 15,7 N/A
Schwingspuleninduktivität L = 1,7 mH
Effektive Membranfläche Sd = 350 cm²
Bewegte Masse incl. Luftlast mms = 43 g
Äquivalentvolumen Vas = 40,7 l
Freiluftgesamtgüte Qts = 0,32 (Qms=9,95, Qes=0,33)
Durchmesser der Schwingspule = 62,4 mm
Lineare Auslenkung x_lin = +/- 7,5 mm
Einbaudurchmesser d = 230 mm
Aussendurchmesser d = 261 mm
Einbautiefe (nicht eingefräst) t = 118 mm
Gewicht m = 3,1 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 3,5 Liter
ab 199/126 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
6 Liter BR-Box
mit HP100 der Länge 32 cm
ab 138/102 Hz (-3dB/-8dB).

12P80FE Best.-Nr.: by-12p80fe

- nicht lieferbar
30 cm Tieftöner mit hochwertiger-Membran.

Belastbarkeit (Nenn/Musik) = 700/1400 W
Frequenzbereich = 25-4000 Hz
Resonanzfrequenz fs = 46 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 100 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,2 Ohm
Kraftfaktor BL = 23,1 N/A
Schwingspuleninduktivität L = 1,5 mH
Effektive Membranfläche Sd = 550 cm²
Bewegte Masse incl. Luftlast mms = 66 g
Äquivalentvolumen Vas = 75,55 l
Freiluftgesamtgüte Qts = 0,19 (Qms=10,14, Qes=0,189)
Durchmesser der Schwingspule = 100 mm
Lineare Auslenkung x_lin = +/- 7,4 mm
Einbaudurchmesser d = 280 mm
Aussendurchmesser d = 312 mm
Einbautiefe (nicht eingefräst) t = 132 mm
Gewicht m = 11,8 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 17 Liter
ab 104/66 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
55 Liter BR-Box
mit 2x HP100 der Länge 18 cm
ab 56/43 Hz (-3dB/-8dB).

12MW/ND Best.-Nr.: by-12mwnd

- nicht lieferbar
30 cm Tieftöner mit hochwertiger-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

Belastbarkeit (Nenn/Musik) = 350/700 W
Frequenzbereich = 35-5000 Hz
Resonanzfrequenz fs = 43 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 97 dB (2,83V; 1m)
Gleichstromwiderstand Re = 6 Ohm
Kraftfaktor BL = 16,9 N/A
Schwingspuleninduktivität L = 1,7 mH
Effektive Membranfläche Sd = 550 cm²
Bewegte Masse incl. Luftlast mms = 59 g
Äquivalentvolumen Vas = 100 l
Freiluftgesamtgüte Qts = 0,33 (Qms=9,15, Qes=0,34)
Durchmesser der Schwingspule = 62,4 mm
Lineare Auslenkung x_lin = +/- 7,5 mm
Einbaudurchmesser d = 278 mm
Aussendurchmesser d = 312 mm
Einbautiefe (nicht eingefräst) t = 132,3 mm
Gewicht m = 3,3 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 5,2 Liter
ab 143/90 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
12,6 Liter BR-Box
mit HP70 der Länge 11 cm
ab 85/64 Hz (-3dB/-8dB).

10G200 Best.-Nr.: not-available

- nicht lieferbar
26 cm Tieftöner mit Papier-Membran.

Belastbarkeit (Nenn/Musik) = 200 W
Frequenzbereich = bis 3000 Hz
Resonanzfrequenz fs = 45 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 96 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,8 Ohm
Schwingspuleninduktivität L = 1 mH
Effektive Membranfläche Sd = 380 cm²
Äquivalentvolumen Vas = 56,1 l
Freiluftgesamtgüte Qts = 0,25 (Qms=7,02, Qes=0,26)
Durchmesser der Schwingspule = 77 mm
Lineare Auslenkung x_lin = +/- 4,5 mm
Einbaudurchmesser d = 240 mm
Aussendurchmesser d = 270 mm
Einbautiefe (nicht eingefräst) t = 162 mm
Gewicht m = 6 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 4,1 Liter
ab 187/118 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
8,3 Liter BR-Box
mit HP70 der Länge 10 cm
ab 120/89 Hz (-3dB/-8dB).

10M250 Best.-Nr.: not-available

- nicht lieferbar
26 cm Mitteltöner mit Papier-Membran.

Belastbarkeit (Nenn/Musik) = 250 W
Frequenzbereich = 70-5500 Hz
Resonanzfrequenz fs = 50 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 99 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,8 Ohm
Schwingspuleninduktivität L = 1 mH
Effektive Membranfläche Sd = 380 cm²
Äquivalentvolumen Vas = 64 l
Freiluftgesamtgüte Qts = 0,22 (Qms=7,93, Qes=0,223)
Durchmesser der Schwingspule = 62,4 mm
Lineare Auslenkung x_lin = +/- 3,5 mm
Einbaudurchmesser d = 240 mm
Aussendurchmesser d = 270 mm
Einbautiefe (nicht eingefräst) t = 113 mm
Gewicht m = 7,4 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 17 Liter
ab 105/66 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
47 Liter BR-Box
mit 2x HP100 der Länge 23 cm
ab 60/45 Hz (-3dB/-8dB).

115NDW Best.-Nr.: not-available

- nicht lieferbar
37 cm Tieftöner mit hochwertiger-Membran.

Belastbarkeit (Nenn/Musik) = 400 W
Resonanzfrequenz fs = 37 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 98,5 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,2 Ohm
Schwingspuleninduktivität L = 2,1 mH
Effektive Membranfläche Sd = 910 cm²
Äquivalentvolumen Vas = 145 l
Freiluftgesamtgüte Qts = 0,28 (Qms=5,6, Qes=0,3)
Durchmesser der Schwingspule = 100 mm
Lineare Auslenkung x_lin = +/- 6,75 mm
Einbaudurchmesser d = 352 mm
Aussendurchmesser d = 388 mm
Einbautiefe (nicht eingefräst) t = 135 mm

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 0,56 Liter
ab 485/306 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
0,37 Liter BR-Box
mit HP70 der Länge 47 cm
ab 495/379 Hz (-3dB/-8dB).

102Nd Best.-Nr.: not-available

- nicht lieferbar
24 cm Mitteltöner mit Papier-Membran.

Belastbarkeit (Nenn/Musik) = 200 W
Frequenzbereich = 100-4000 Hz
Resonanzfrequenz fs = 53 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 103 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,5 Ohm
Schwingspuleninduktivität L = 1,5 mH
Effektive Membranfläche Sd = 380 cm²
Äquivalentvolumen Vas = 56 l
Freiluftgesamtgüte Qts = 0,09 (Qms=10,1, Qes=0,09)
Durchmesser der Schwingspule = 77 mm
Lineare Auslenkung x_lin = +/- 2 mm
Einbaudurchmesser d = 228 mm
Aussendurchmesser d = 260,5 mm
Einbautiefe (nicht eingefräst) t = 111 mm
Gewicht m = 4,1 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,8 Liter
ab 330/208 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
2,1 Liter BR-Box
mit HP100 der Länge 36 cm
ab 265/196 Hz (-3dB/-8dB).

122Nd Best.-Nr.: not-available

- nicht lieferbar
30 cm Mitteltöner mit Papier-Membran.

Belastbarkeit (Nenn/Musik) = 200 W
Frequenzbereich = 80-6000 Hz
Resonanzfrequenz fs = 56 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 103 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,2 Ohm
Schwingspuleninduktivität L = 1,5 mH
Effektive Membranfläche Sd = 530 cm²
Äquivalentvolumen Vas = 72 l
Freiluftgesamtgüte Qts = 0,14 (Qms=12, Qes=0,14)
Durchmesser der Schwingspule = 77 mm
Lineare Auslenkung x_lin = +/- 1 mm
Einbaudurchmesser d = 280 mm
Aussendurchmesser d = 312 mm
Einbautiefe (nicht eingefräst) t = 127 mm
Gewicht m = 4,4 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 13,9 Liter
ab 104/66 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
40 Liter BR-Box
mit 2x HP100 der Länge 30 cm
ab 59/45 Hz (-3dB/-8dB).

12LW30/N Best.-Nr.: not-available

- nicht lieferbar
30 cm Tieftöner mit Papier-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

Belastbarkeit (Nenn/Musik) = 450/900 W
Frequenzbereich = 35-5000 Hz
Resonanzfrequenz fs = 38 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 96 dB (2,83V; 1m)
Gleichstromwiderstand Re = 6,1 Ohm
Kraftfaktor BL = 17,9 N/A
Schwingspuleninduktivität L = 1,4 mH
Effektive Membranfläche Sd = 540 cm²
Bewegte Masse incl. Luftlast mms = 66 g
Äquivalentvolumen Vas = 109 l
Freiluftgesamtgüte Qts = 0,29 (Qms=6,6, Qes=0,3)
Durchmesser der Schwingspule = 77 mm
Lineare Auslenkung x_lin = +/- 5 mm
Einbaudurchmesser d = 277,5 mm
Aussendurchmesser d = 312 mm
Einbautiefe (nicht eingefräst) t = 147 mm
Gewicht m = 3,83 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 40 Liter
ab 86/55 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
151 Liter BR-Box
mit 2x HP100 der Länge 5 cm
ab 43/35 Hz (-3dB/-8dB).

12XC30 Best.-Nr.: not-available

- nicht lieferbar
30 cm Koaxiallautsprecher mit Papier-Membran.

Belastbarkeit (Nenn/Musik) = 250/500 W
Frequenzbereich = 45-20000 Hz
Resonanzfrequenz fs = 43 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 98 dB (2,83V; 1m)
Gleichstromwiderstand Re = 6,3 Ohm
Kraftfaktor BL = 12,8 N/A
Schwingspuleninduktivität L = 1,5 mH
Effektive Membranfläche Sd = 550 cm²
Bewegte Masse incl. Luftlast mms = 40 g
Äquivalentvolumen Vas = 147 l
Freiluftgesamtgüte Qts = 0,4 (Qms=7,4, Qes=0,42)
Durchmesser der Schwingspule = 62,4 mm
Lineare Auslenkung x_lin = +/- 5 mm
Einbaudurchmesser d = 277,5 mm
Aussendurchmesser d = 312 mm
Einbautiefe (nicht eingefräst) t = 168 mm
Gewicht m = 5,2 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 16 Liter
ab 98/62 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
56 Liter BR-Box
mit 2x HP100 der Länge 22 cm
ab 50/40 Hz (-3dB/-8dB).

12KX Best.-Nr.: not-available

- nicht lieferbar
30 cm Koaxiallautsprecher mit Papier-Membran.

Belastbarkeit (Nenn/Musik) = 300/600 W
Frequenzbereich = 35-17000 Hz
Resonanzfrequenz fs = 45 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 98 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,6 Ohm
Kraftfaktor BL = 14,5 N/A
Schwingspuleninduktivität L = 1 mH
Effektive Membranfläche Sd = 550 cm²
Bewegte Masse incl. Luftlast mms = 45 g
Äquivalentvolumen Vas = 70 l
Freiluftgesamtgüte Qts = 0,37 (Qms=10,4, Qes=0,38)
Durchmesser der Schwingspule = 77 mm
Lineare Auslenkung x_lin = +/- 3,5 mm
Einbaudurchmesser d = 286 mm
Aussendurchmesser d = 320 mm
Einbautiefe (nicht eingefräst) t = 160 mm
Gewicht m = 7,85 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 9,1 Liter
ab 112/70 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
27 Liter BR-Box
mit HP100 der Länge 20 cm
ab 62/47 Hz (-3dB/-8dB).

12LX60 Best.-Nr.: not-available

- nicht lieferbar
24 cm Tieftöner mit hochwertiger-Membran.

Belastbarkeit (Nenn/Musik) = 600 W
Resonanzfrequenz fs = 42 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 96 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,5 Ohm
Schwingspuleninduktivität L = 1,2 mH
Effektive Membranfläche Sd = 550 cm²
Äquivalentvolumen Vas = 66 l
Freiluftgesamtgüte Qts = 0,3 (Qms=9,8, Qes=0,31)
Durchmesser der Schwingspule = 100 mm
Lineare Auslenkung x_lin = +/- 6,75 mm
Einbaudurchmesser d = 286 mm
Aussendurchmesser d = 230 mm
Einbautiefe (nicht eingefräst) t = 130 mm

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 6,7 Liter
ab 177/111 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
12,7 Liter BR-Box
mit HP100 der Länge 16 cm
ab 116/86 Hz (-3dB/-8dB).

12M300 Best.-Nr.: not-available

- nicht lieferbar
30 cm Mitteltöner mit Papier-Membran.

Belastbarkeit (Nenn/Musik) = 300 W
Frequenzbereich = 80-6000 Hz
Resonanzfrequenz fs = 45 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 100 dB (2,83V; 1m)
Gleichstromwiderstand Re = 6,3 Ohm
Schwingspuleninduktivität L = 1,3 mH
Effektive Membranfläche Sd = 550 cm²
Äquivalentvolumen Vas = 115 l
Freiluftgesamtgüte Qts = 0,2 (Qms=8,49, Qes=0,204)
Durchmesser der Schwingspule = 77 mm
Lineare Auslenkung x_lin = +/- 3,5 mm
Einbaudurchmesser d = 286 mm
Aussendurchmesser d = 320 mm
Einbautiefe (nicht eingefräst) t = 138 mm
Gewicht m = 9,7 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 11,3 Liter
ab 125/79 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
24 Liter BR-Box
mit HP100 der Länge 17 cm
ab 79/59 Hz (-3dB/-8dB).

12K200 Best.-Nr.: not-available

- nicht lieferbar
30 cm Tieftöner mit hochwertiger-Membran.

Belastbarkeit (Nenn/Musik) = 250 W
Resonanzfrequenz fs = 35 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 99 dB (2,83V; 1m)
Gleichstromwiderstand Re = 6,2 Ohm
Schwingspuleninduktivität L = 1,5 mH
Effektive Membranfläche Sd = 530 cm²
Äquivalentvolumen Vas = 160 l
Freiluftgesamtgüte Qts = 0,22 (Qms=11,17, Qes=0,229)
Durchmesser der Schwingspule = 77 mm
Lineare Auslenkung x_lin = +/- 4,5 mm
Einbaudurchmesser d = 286 mm
Aussendurchmesser d = 320 mm
Einbautiefe (nicht eingefräst) t = 137 mm

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 105 Liter
ab 73/46 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
431 Liter BR-Box
mit 4x HP100 der Länge 1 cm
ab 34/28 Hz (-3dB/-8dB).

15KX Best.-Nr.: not-available

- nicht lieferbar
37 cm Koaxiallautsprecher mit Papier-Membran.

Belastbarkeit (Nenn/Musik) = 300/600 W
Frequenzbereich = 25-17000 Hz
Resonanzfrequenz fs = 45 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 99 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,68 Ohm
Kraftfaktor BL = 14,5 N/A
Schwingspuleninduktivität L = 1 mH
Effektive Membranfläche Sd = 880 cm²
Bewegte Masse incl. Luftlast mms = 70 g
Äquivalentvolumen Vas = 203 l
Freiluftgesamtgüte Qts = 0,5 (Qms=11,4, Qes=0,519)
Durchmesser der Schwingspule = 77 mm
Lineare Auslenkung x_lin = +/- 3,5 mm
Einbaudurchmesser d = 352 mm
Aussendurchmesser d = 388 mm
Einbautiefe (nicht eingefräst) t = 180 mm
Gewicht m = 8,25 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 24 Liter
ab 118/74 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
63 Liter BR-Box
mit 2x HP100 der Länge 10 cm
ab 68/51 Hz (-3dB/-8dB).

15M300 Best.-Nr.: not-available

- nicht lieferbar
37 cm Mitteltöner mit Papier-Membran.

Belastbarkeit (Nenn/Musik) = 300 W
Resonanzfrequenz fs = 40 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 100 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,8 Ohm
Schwingspuleninduktivität L = 1,3 mH
Effektive Membranfläche Sd = 880 cm²
Äquivalentvolumen Vas = 220 l
Freiluftgesamtgüte Qts = 0,27 (Qms=8,1, Qes=0,28)
Durchmesser der Schwingspule = 77 mm
Lineare Auslenkung x_lin = +/- 3,5 mm
Einbaudurchmesser d = 352 mm
Aussendurchmesser d = 388 mm
Einbautiefe (nicht eingefräst) t = 162 mm
Gewicht m = 10 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 42 Liter
ab 89/56 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
153 Liter BR-Box
mit 2x HP100 der Länge 4 cm
ab 45/36 Hz (-3dB/-8dB).

15MW/ND Best.-Nr.: by-15mwnd

- nicht lieferbar
37 cm Tieftöner mit hochwertiger-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

Belastbarkeit (Nenn/Musik) = 400/800 W
Frequenzbereich = 30-3500 Hz
Resonanzfrequenz fs = 42 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 99 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5 Ohm
Kraftfaktor BL = 17,2 N/A
Schwingspuleninduktivität L = 1,7 mH
Effektive Membranfläche Sd = 880 cm²
Bewegte Masse incl. Luftlast mms = 90 g
Äquivalentvolumen Vas = 176 l
Freiluftgesamtgüte Qts = 0,38 (Qms=7,62, Qes=0,4)
Durchmesser der Schwingspule = 62,4 mm
Lineare Auslenkung x_lin = +/- 6,5 mm
Einbaudurchmesser d = 349,5 mm
Aussendurchmesser d = 388 mm
Einbautiefe (nicht eingefräst) t = 156,7 mm
Gewicht m = 3,6 kg

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 35 Liter
ab 82/52 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
88 Liter BR-Box
mit 2x HP100 der Länge 19 cm
ab 48/36 Hz (-3dB/-8dB).

15K200 Best.-Nr.: not-available

- nicht lieferbar
37 cm Tieftöner mit hochwertiger-Membran.

Belastbarkeit (Nenn/Musik) = 300 W
Resonanzfrequenz fs = 27 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 98 dB (2,83V; 1m)
Gleichstromwiderstand Re = 6,3 Ohm
Schwingspuleninduktivität L = 1,2 mH
Effektive Membranfläche Sd = 880 cm²
Äquivalentvolumen Vas = 345 l
Freiluftgesamtgüte Qts = 0,26 (Qms=9,01, Qes=0,27)
Durchmesser der Schwingspule = 100 mm
Lineare Auslenkung x_lin = +/- 7,5 mm
Einbaudurchmesser d = 361 mm
Aussendurchmesser d = 388 mm
Einbautiefe (nicht eingefräst) t = 135 mm

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 19 Liter
ab 103/65 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
50 Liter BR-Box
mit 2x HP100 der Länge 22 cm
ab 59/45 Hz (-3dB/-8dB).

15G400 Best.-Nr.: not-available

- nicht lieferbar
37 cm Tieftöner mit hochwertiger-Membran.

Belastbarkeit (Nenn/Musik) = 400 W
Resonanzfrequenz fs = 35 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 99 dB (2,83V; 1m)
Gleichstromwiderstand Re = 6 Ohm
Schwingspuleninduktivität L = 1,3 mH
Effektive Membranfläche Sd = 830 cm²
Äquivalentvolumen Vas = 175 l
Freiluftgesamtgüte Qts = 0,27 (Qms=8,3, Qes=0,284)
Durchmesser der Schwingspule = 100 mm
Lineare Auslenkung x_lin = +/- 6 mm
Einbaudurchmesser d = 352 mm
Aussendurchmesser d = 388 mm
Einbautiefe (nicht eingefräst) t = 155 mm

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 42 Liter
ab 80/51 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
143 Liter BR-Box
mit 2x HP100 der Länge 9 cm
ab 42/33 Hz (-3dB/-8dB).

15LX60 Best.-Nr.: not-available

- nicht lieferbar
37 cm Tieftöner mit hochwertiger-Membran.

Belastbarkeit (Nenn/Musik) = 600 W
Frequenzbereich = 30-1500 Hz
Resonanzfrequenz fs = 35 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 98 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,5 Ohm
Schwingspuleninduktivität L = 1,2 mH
Effektive Membranfläche Sd = 910 cm²
Äquivalentvolumen Vas = 215 l
Freiluftgesamtgüte Qts = 0,35 (Qms=8,7, Qes=0,36)
Durchmesser der Schwingspule = 100 mm
Lineare Auslenkung x_lin = +/- 6,75 mm
Einbaudurchmesser d = 362 mm
Aussendurchmesser d = 388 mm
Einbautiefe (nicht eingefräst) t = 145 mm

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 113 Liter
ab 59/37 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
399 Liter BR-Box
mit 4x HP100 der Länge 14 cm
ab 30/24 Hz (-3dB/-8dB).

18LX60 Best.-Nr.: not-available

- nicht lieferbar
44 cm Tieftöner mit hochwertiger-Membran.

Belastbarkeit (Nenn/Musik) = 600 W
Resonanzfrequenz fs = 27 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 98 dB (2,83V; 1m)
Gleichstromwiderstand Re = 5,5 Ohm
Schwingspuleninduktivität L = 1,2 mH
Effektive Membranfläche Sd = 1200 cm²
Äquivalentvolumen Vas = 500 l
Freiluftgesamtgüte Qts = 0,37 (Qms=11,45, Qes=0,38)
Durchmesser der Schwingspule = 100 mm
Lineare Auslenkung x_lin = +/- 6,75 mm
Einbaudurchmesser d = 415 mm
Aussendurchmesser d = 460 mm
Einbautiefe (nicht eingefräst) t = 195 mm

zum PDF-Datenblatt

Gehäuse-Empfehlung 1:
geschlossene Box mit 124 Liter
ab 60/38 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
490 Liter BR-Box
mit 4x HP100 der Länge 7 cm
ab 29/24 Hz (-3dB/-8dB).

21L50 Best.-Nr.: not-available

- nicht lieferbar
53 cm Tieftöner mit hochwertiger-Membran.

Belastbarkeit (Nenn/Musik) = 800 W
Frequenzbereich = 30-500 Hz
Resonanzfrequenz fs = 33 Hz
Impedanz R = 8 Ohm
Kennschalldruck SPL = 98 dB (2,83V; 1m)
Gleichstromwiderstand Re = 6 Ohm
Schwingspuleninduktivität L = 2,4 mH
Effektive Membranfläche Sd = 1600 cm²
Äquivalentvolumen Vas = 350 l
Freiluftgesamtgüte Qts = 0,43 (Qms=12,03, Qes=0,45)
Durchmesser der Schwingspule = 114 mm
Lineare Auslenkung x_lin = +/- 7 mm
Einbaudurchmesser d = 495 mm
Aussendurchmesser d = 550 mm
Einbautiefe (nicht eingefräst) t = 235 mm

zum PDF-Datenblatt

TD235 Best.-Nr.: not-available

- nicht lieferbar
Horn zum Anschluß an einen Horntreiber mit 1 Zoll Durchmesser.

Halsdurchmesser des Horns = 1 Zoll
Abstrahlungswinkel (BxH) = 90 x 40 Grad
Grenzfrequenz: 1200 Hz
äußere Abmessungen (HxBxT) = 170 x 230 x 92 mm
Schallwandausschnitt (HxBxT) = 136 x 180 mm
Gewicht des Horns = 0,9 kg
Material des Horns: Aluminium

zum PDF-Datenblatt

TD245 Best.-Nr.: not-available

- nicht lieferbar
Horn zum Anschluß an einen Horntreiber mit 1 Zoll Durchmesser.

Halsdurchmesser des Horns = 1 Zoll
Abstrahlungswinkel (BxH) = 60 x 40 Grad
Grenzfrequenz: 1200 Hz
äußere Abmessungen (HxBxT) = 170 x 230 x 92 mm
Schallwandausschnitt (HxBxT) = 136 x 180 mm
Gewicht des Horns = 0,8 kg
Material des Horns: Aluminium

zum PDF-Datenblatt

TD250 Best.-Nr.: not-available

- nicht lieferbar
Horn zum Anschluß an einen Horntreiber mit 1 Zoll Durchmesser.

Halsdurchmesser des Horns = 1 Zoll
Abstrahlungswinkel (BxH) = 90 x 40 Grad
Grenzfrequenz: 800 Hz
äußere Abmessungen (HxBxT) = 195 x 420 x 170 mm
Schallwandausschnitt (HxBxT) = 165 x 380 mm
Gewicht des Horns = 0,8 kg

zum PDF-Datenblatt

TD400N Best.-Nr.: not-available

- nicht lieferbar
Horn zum Anschluß an einen Horntreiber mit 2 Zoll Durchmesser.

Halsdurchmesser des Horns = 2 Zoll
Abstrahlungswinkel (BxH) = 90 x 40 Grad
Grenzfrequenz: 800 Hz
äußere Abmessungen (HxBxT) = 270 x 420 x 227 mm
Schallwandausschnitt (HxBxT) = 230 x 365 mm
Gewicht des Horns = 1,5 kg

zum PDF-Datenblatt

TD565 Best.-Nr.: not-available

- nicht lieferbar
Horn zum Anschluß an einen Horntreiber mit 1,4 Zoll Durchmesser.

Halsdurchmesser des Horns = 1,4 Zoll
Abstrahlungswinkel (BxH) = 60 x 40 Grad
Grenzfrequenz: 800 Hz
äußere Abmessungen (HxBxT) = 280 x 250 x 220 mm
Schallwandausschnitt (HxBxT) = 245 x 215 mm
Gewicht des Horns = 2,5 kg

zum PDF-Datenblatt

TD360 Best.-Nr.: not-available

- nicht lieferbar
Horn zum Anschluß an einen Horntreiber mit 2 Zoll Durchmesser.

Halsdurchmesser des Horns = 2 Zoll
Abstrahlungswinkel (BxH) = 60 x 40 Grad
Grenzfrequenz: 1000 Hz
äußere Abmessungen (HxBxT) = 246 x 191 x 118 mm
Schallwandausschnitt (HxBxT) = 215 x 150 mm
Gewicht des Horns = 0,75 kg
Material des Horns: Aluminium

zum PDF-Datenblatt

Treiber zur Montage an ein Horn

Hochtöner

Air-Motion-Transformer

Hörner

Mitteltöner

Bass-Shaker
