Verstärker: Leistungsverstärker

4-Kanal-Digital-Verstärker STA-450D

4-Kanal-Digital-Verstärker

Class-D-Konzept
Geräuschloser Betrieb durch lüfterloses Kühlkonzept
8-Ω-Brückenbetrieb möglich
Mute-Funktion pro Kanal
4 Pegelregler
Pro Kanal 1 LED für Übersteuerung (Clip)
Geschützt gegen Kurzschluss

Technische Daten:

Ausgangsleistungen:
Sinusleistung:
4 Ω: 4x50 W_RMS
8 Ω: 4x30 W_RMS
8-Ω-Brückenbetrieb: 2x100 W_RMS
Max. Leistung: 300 W_MAX
Allgemein:
Eingänge: 1 V/20 kΩ asym. 550 mV/20 kΩ sym.
Frequenzbereich: 10-20000 Hz
Störabstand: -
Übersprechdämpfung:>45 dB
Klirrfaktor: -
Stromversorgung: 230 V /50 Hz/300 VA
Zul. Einsatztemperatur: 0-40 °C
Abmessungen: 483x90x330 mm, 2 HE
Gewicht: 7,2 kg
Anschlüsse: 4 x XLR, sym. 4 x Cinch 4 x LS-Klemmanschluss L/R

Preis pro Stück (Art.-Nr. mo-252350) EUR 386,70 ohne MwSt: € 324.96 / $ 354.20

Stereo-PA-Digital-Verstärker STA-800D

Die neue Generation digitaler PA-Verstärker von IMG Stage Line überzeugt mit satter Leistung und hoher Energieeffizienz. Leise und leicht sind zudem Merkmale, die diese Serie sowohl für eine Festinstallation als auch für den mobilen Einsatz empfehlen.

Stereo-PA-Digital-Verstärker

Class-D-Konzept
482-mm-Rackeinbau (19"), 1 HE, mit beiliegenden Montagewinkeln
Silent-Betrieb durch temperaturgeregelte Lüfter, die erst ab 85 °C einschalten
Gewichtsreduzierte Konstruktion durch kompaktes Schaltnetzteil
Stromsparendes Konzept durch hohen Wirkungsgrad
Hohe Spitzenbelastbarkeit durch den Einsatz von zwei Schaltnetzteilen
Auch im Bassbereich druckvoll durch großzügig dimensionierte Puffer-Elkos (hohe Leistungsreserve)
2 Pegelregler
Schutzschaltungen gegen Kurzschluss und Übertemperatur
LEDs für Power, Übersteuerung (CLIP) und Protect
Besonders flache Bauform
NEUTRIK-SPEAKON-Anschlüsse

EVENT Rookie 01/2015

zu STA-400D und STA-800D

"Klein und fein trifft es wohl sehr gut - wirkliche Schwachstellen haben wir an beiden Probanden nicht gefunden. Anzumerken wäre, dass das minimale Rauschen der beiden Amps rekordverdächtig ... ist.”

Technische Daten:

Ausgangsleistungen:
Sinusleistung:
4 Ω: 2x400 W_RMS 2x470 W_MAX
8 Ω: 2x210 W_RMS 2x270 W_MAX
8-Ω-Brückenbetrieb: -
4-Ω-Brückenbetrieb: -
Max. Leistung: 1000 W_MAX
Allgemein:
Eingänge: 1 V/10 kΩ (XLR, sym.), 1 V/4,7 kΩ (Cinch)
Frequenzbereich: 20-20000 Hz
Störabstand:>110 dB, "A"-bewertet
Übersprechdämpfung: -
Klirrfaktor:<0,004 %
Stromversorgung: 230 V /50 Hz/920 VA
Zul. Einsatztemperatur: 0-40 °C
Abmessungen: 482x298x52 mm, 1 HE
Gewicht: 3 kg
Anschlüsse: 1 x Kaltgerätebuchse 1 x 3-Pol-XLR L/R 1 x Cinch L/R 1 x NEUTRIK-SPEAKON L/R 2 x Schraubklemmen-Paar

Preis pro Stück (Art.-Nr. mo-255200) EUR 689,00 ohne MwSt: € 578.99 / $ 631.10

ELA-Mono-Leistungsverstärker PA-1242

ELA-Mono-Leistungsverstärker1x240 WRMS

Schaltbares 400-Hz-Hochpassfilter 6dB/Okt.
Stufenlos temperaturgeregelter Lüfter
LED-Anzeige für Clip, Protect, Übertemperatur und Ausgangspegel
Durchschleifausgang (Link)
Netz- oder 24-V-Notstrombetrieb

Technische Daten:

Ausgangsleistung: 1x240 W_RMS
Eingangsempfindlichkeit: 1,2 V, sym.
Ausgangsimpedanz: 25 V/2,6 Ω, 70 V/20 Ω, 100 V/42 Ω
Frequenzbereich: 35-20000 Hz, -3 dB
Signal/Rauschabstand:>100 dB, "A"-bewertet
Klirrfaktor:<1 %
Hochpassfilter: 400 Hz, 6 dB/Okt.
Zul. Einsatztemperatur: 0-40 °C
Stromversorgung: 230 V /50 Hz/750 VA, 24 V Gleichstrom /20 A
Abmessungen: 483x88x374 mm, 2 HE
Gewicht: 12,5 kg
Anschlüsse:
Signaleingang: XLR / Schraubanschlüsse
Lautsprecherausgang: Schraubanschlüsse
Sonstiges:

Preis pro Stück (Art.-Nr. mo-172780) - nicht lieferbar

ELA-Mono-Digital-Leistungsverstärker mit Energiespareffekt PA-1250D

Leistungsstark und energiesparend

Der ELA-Mono-Digital-Leistungsverstärker PA-1250D gehört zu einer neuen Gerätegeneration, die eine hohe Leistung mit effizienter Energienutzung verbindet und somit einen wichtigen Beitrag zum Klimaschutz leistet. Zudem werden ganz nebenbei die Stromkosten des Anwenders gesenkt. Erreicht wird dieses unter anderem durch den deutlich optimierten Wirkungsgrad digitaler 100-V-Endstufen von über 90% gegenüber analogen Geräten (rund 70%). Ferner ist der Wärmeverlust wesentlich geringer. So minimiert sich der Kühlungsaufwand und die Lebensdauer des PA-1250D wird noch einmal gesteigert.

ELA-Mono-Digital-Leistungsverstärker mit Energiespareffekt

1x250 WRMS
Class-D-Konzept mit hohem Wirkungsgrad von über 90 % zur Senkung der Energiekosten
Zusätzliche, integrierte Energiesparfunktionen wie den automatischen Wechsel des Gerätes in den Stand-by-Modus, wenn kein Eingangssignal vorliegt (sobald ein Eingangssignal erkannt wird, schaltet sich der Verstärker sofort automatisch wieder ein)
Deutlich geringere Akkukapazität für den Notstrombetrieb als bei analogen 100-V-Verstärkern notwendig
Wesentliche Reduzierung des Kühlaufwands durch den geringen Wärmeverlust
Wartungsfreie Kühlung und geräuschloser Betrieb durch das lüfterlose Kühlkonzept, deshalb besonders geeignet für geräuschsensible Bereiche wie Büros, Konferenzräume oder Kirchen
Spezielle Schutzschaltungen verhindern Schäden durch Kurzschluss oder Überhitzung
Umfangreiche, menügeführte Einstellmöglichkeiten
Schaltbares 200-Hz-Hochpassfilter, 6 dB/Okt.
Zusätzlicher Priority-Eingang
LCD-Anzeige für die Betriebsparameter
Netz- oder 24-V-Notstrombetrieb

Technische Daten:

Ausgangsleistung: 250 W_RMS, 350 W_MAX
Eingangsempfindlichkeit: 1,2 V, sym. (Line)
Ausgangsimpedanz: 100 V/40 Ω
Frequenzbereich: 50-18000 Hz, ± 3 dB
Signal/Rauschabstand:>100 dB, "A"-bewertet
Klirrfaktor:<0,5 %
Hochpassfilter: 200 Hz, 6 dB/Okt.
Zul. Einsatztemperatur: 0-40 °C
Stromversorgung: 230 V /50 Hz/350 VA, 8 W (Stand-by-Modus), 24 V Gleichstrom /20 A, 280 mA (Stand-by-Modus)
Abmessungen: 482x88x410 mm, 2 HE
Gewicht: 7,5 kg

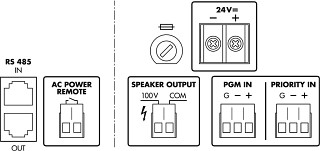

Signaleingang: Schraubanschlüsse
Lautsprecherausgang: Schraubanschlüsse

Preis pro Stück (Art.-Nr. mo-173860) EUR 867,50 ohne MwSt: € 728.99 / $ 794.60

ELA-4-Kanal-Digital-Verstärker PA-1450D

ELA-4-Kanal-Digital-Verstärker4x50 WRMS

Class-D-Konzept mit hohem Wirkungsgrad zur Senkung der Energiekosten
Geringere Akkukapazität für den Notstrombetrieb als bei analogen 100-V-Verstärkern notwendig
Wesentliche Reduzierung des Kühlaufwands durch den geringen Wärmeverlust
Geräuschloser Betrieb durch lüfterloses Kühlkonzept
Mute-Funktion pro Kanal
Pegelregler pro Kanal
LED-Anzeige für Clip und Protect pro Kanalpaar
Geschützt gegen Kurzschluss
Netz- oder 24-V-Notstrombetrieb

Technische Daten:

Ausgangsleistung: 4x50 W_RMS/100 V, 4x50 W_RMS/4 Ω
Eingangsempfindlichkeit: 1 V/20 kΩ asym. 550 mV/20 kΩ sym.
Lautsprecher-Ausgang: 4 Ω, 70/100 V
Frequenzbereich: 10-20000 Hz
Signal/Rauschabstand: 63 dB
Klirrfaktor:<0,5 %
Zul. Einsatztemperatur: 0-40 °C
Stromversorgung: 230 V /50 Hz/300 VA, 24 V Gleichstrom /9 A
Abmessungen: 483x90x330 mm, 2 HE
Gewicht: 9,5 kg
Signaleingang: 4 x XLR, sym. 4 x Cinch
Lautsprecher-Ausgang: Schraubanschlüsse

Preis pro Stück (Art.-Nr. mo-172950) EUR 614,30 ohne MwSt: € 516.22 / $ 562.68

ELA-Mono-Leistungsverstärker PA-1480

ELA-Mono-Leistungsverstärker1x480 WRMS

Schaltbares 400-Hz-Hochpassfilter 6 dB/Okt.
Stufenlos temperaturgeregelter Lüfter
LED-Anzeige für Clip, Protect, Übertemperatur und Ausgangspegel
Durchschleifausgang (Link)
Netz- oder 24-V-Notstrombetrieb

Technische Daten:

Ausgangsleistung: 1x480 W_RMS
Eingangsempfindlichkeit: 1,2 V, symmetrisch
Ausgangsimpedanz: 62 V/8 Ω, 70 V/10 Ω, 100 V/21 Ω
Frequenzbereich: 35-20000 Hz, -3 dB
Signal/Rauschabstand:>100 dB, "A"-bewertet
Klirrfaktor:<1 %
Hochpassfilter: 400 Hz, 6 dB/Okt.
Zul. Einsatztemperatur: 0-40 °C
Stromversorgung: 230 V /50 Hz/1400 VA, 24 V Gleichstrom /40 A
Abmessungen: 483x88x374 mm, 2 HE
Gewicht: 17,5 kg
Anschlüsse:
Signaleingang: XLR / Schraubanschlüsse
Lautsprecherausgang: Schraubanschlüsse
Sonstiges:

Preis pro Stück (Art.-Nr. mo-171110) EUR 987,60 ohne MwSt: € 829.92 / $ 904.61

ELA-8-Kanal-Digital-Verstärker PA-1850D

ELA-8-Kanal-Digital-Verstärker8x50 WRMS

Class-D-Konzept mit hohem Wirkungsgrad zur Senkung der Energiekosten
Geringere Akkukapazität für den Notstrombetrieb als bei analogen 100-V-Verstärkern notwendig
Wesentliche Reduzierung des Kühlaufwands durch den geringen Wärmeverlust
Geräuschloser Betrieb durch lüfterloses Kühlkonzept
Mute-Funktion pro Kanal
Pegelregler pro Kanal
LED-Anzeige für Clip und Protect pro Kanalpaar
Geschützt gegen Kurzschluss
Netz- oder 24-V-Notstrombetrieb

Technische Daten:

Ausgangsleistung: 8x50 W_RMS/100 V, 8x50 W_RMS/4 Ω
Eingangsempfindlichkeit: 1 V/20 kΩ asym. 550 mV/20 kΩ sym.
Lautsprecher-Ausgang: 4 Ω, 70/100 V
Frequenzbereich: 10-20000 Hz
Signal/Rauschabstand:>65 dB
Klirrfaktor:<0,5 %
Zul. Einsatztemperatur: 0-40 °C
Stromversorgung: 230 V /50 Hz/600 VA, 24 V Gleichstrom /18 A
Abmessungen: 483x90x330 mm, 2 HE
Gewicht: 12,7 kg
Signaleingang: 8 x XLR, sym. 8 x Cinch
Lautsprecher-Ausgang: Schraubanschlüsse

Preis pro Stück (Art.-Nr. mo-172960) EUR 1025,61 ohne MwSt: € 861.86 / $ 939.42

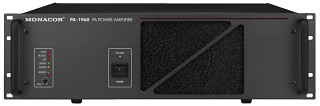

ELA-Mono-Hochleistungsverstärker PA-1960

ELA-Mono-Hochleistungsverstärker

1x960 WRMS
Zusätzlicher, regelbarer Priority-Eingang mit schaltbarer Vorrangfunktion
100-V-Slave-Eingang zum Einschleifen des Verstärkers in eine 100-V-Lautsprecherleitung
Schaltbares 400-Hz-Hochpassfilter 6 dB/Okt.
2 rückseitige Einbaumöglichkeiten für optionale Module mit folgenden Funktionen:PA-6FD: Fehlerüberwachungsmodul
PA-6FM: Fehlermeldemodul
Anschluss für externen Ein/Aus-Schalter (Fernstart)
Stufenlos temperaturgeregelter Lüfter
LED-Anzeige für Fehler, Protect, Clip, Signal, Priority
Netz- oder 24-V-Notstrombetrieb

Technische Daten:

Ausgangsleistung: 1x960 W_RMS
Eingangsempfindlichkeit: 0,775 V/60 kΩ, sym.
Ausgangsimpedanz: 75 V/5,6 Ω, 85 V/7,2 Ω, 100 V/10 Ω
Frequenzbereich: 35-20000 Hz
Signal/Rauschabstand:>100 dB, "A”-bewertet
Klirrfaktor:<0,4 %
Hochpassfilter: 400 Hz, 6 dB/Okt.
Zul. Einsatztemperatur: 0-40 °C
Stromversorgung: 230 V /50 Hz/2600 VA, 24 V Gleichstrom /80 A
Abmessungen: 483x133x374 mm, 3 HE
Gewicht: 25 kg
Anschlüsse:
Signaleingang: Schraubanschlüsse
Lautsprecherausgang: Schraubanschlüsse
Sonstiges:

Preis pro Stück (Art.-Nr. mo-172550) EUR 1726,20 ohne MwSt: € 1450.59 / $ 1581.14

ELA-Leistungsverstärker PA-2240

ELA-Leistungsverstärker2x240 WRMS

Routing-Schalter für Parallelbetrieb auf beiden Kanälen
Schaltbares 400-Hz-Hochpassfilter 6 dB/Okt.
Soft-Start
Temperaturgeregelter Lüfter
LED-Anzeige für Clip, Protect, Übertemperatur und Ausgangspegel
Netz- oder 24-V-Notstrombetrieb

Technische Daten:

Ausgangsleistung: 2x240 W_RMS
Eingangsempfindlichkeit: 1,2 V, sym.
Ausgangsimpedanz: 25 V/2,6 Ω, 44 V/8 Ω, 70 V/20 Ω, 100 V/42 Ω
Frequenzbereich: 35-20000 Hz, -3 dB
Signal/Rauschabstand:>100 dB, "A"-bewertet
Klirrfaktor:<1 %
Hochpassfilter: 400 Hz, 6 dB/Okt.
Zul. Einsatztemperatur: 0-40 °C
Stromversorgung: 230 V /50 Hz/1300 VA, 24 V Gleichstrom /55 A
Abmessungen: 483x88x374 mm, 2 HE
Gewicht: 18 kg
Anschlüsse:
Signaleingang: 2 x XLR / Schraubanschlüsse
Lautsprecherausgang: Schraubanschlüsse
Sonstiges:

Preis pro Stück (Art.-Nr. mo-170800) EUR 1174,20 ohne MwSt: € 986.72 / $ 1075.53

ELA-Leistungsverstärker PA-4240

ELA-Leistungsverstärker

4x240 WRMS (PA-4240)
4x120 WRMS (PA-4120)
Routing-Schalter für Parallelbetrieb auf jeweils 2 Kanälen
Temperaturgeregelter Lüfter
Anschluss für externen Ein/Aus-Schalter
LED-Anzeige für Clip, Protect, Übertemperatur und Ausgangspegel
Netz- oder 24-V-Notstrombetrieb

Technische Daten:

Ausgangsleistung: 4x240 W_RMS
Eingangsempfindlichkeit: 1,2 V, sym.
Ausgangsimpedanz: 31 V/4 Ω, 50 V/10,4 Ω, 70 V/20 Ω, 100 V/42 Ω
Frequenzbereich: 55-17000 Hz, -3 dB
Signal/Rauschabstand:>90 dB, "A"-bewertet
Klirrfaktor:<1 %
Hochpassfilter:
Zul. Einsatztemperatur: 0-40 °C
Stromversorgung: 230 V /50 Hz/2720 VA, 24 V Gleichstrom /113 A
Abmessungen: 483x133x370 mm, 3 HE
Gewicht: 28 kg
Anschlüsse:
Signaleingang: 4 x XLR
Lautsprecherausgang: Schraubanschlüsse
Sonstiges:

Preis pro Stück (Art.-Nr. mo-170820) EUR 1726,20 ohne MwSt: € 1450.59 / $ 1581.14

ELA-Mono-Leistungsverstärker PA-900S

ELA-Mono-Leistungsverstärker

1x120 WRMS
Geräuschloser Betrieb durch lüfterloses Kühlkonzept
2-fach-Klangregelung
Schaltbares Low-Cut-Filter
Lautsprecherausgänge über Schraub-/Klemmanschlüsse
Durchschleifausgang (Link)
Netz- oder 24-V-Notstrombetrieb
482-mm-Rackeinbau (19") mit beiliegenden Montagewinkeln

Technische Daten:

Ausgangsleistung: 120 W_RMS, 160 W_MAX
Mic-Eingang: -
Aux-Eingang: 765 mV (Line)
Phono-Eingang: -
Lautsprecher-Ausgang: 4 Ω, 70/100 V
Frequenzbereich: 50-15000 Hz, ± 3 dB
Klangregler Tiefen: ±10 dB/100 Hz
Klangregler Mitten: -
Klangregler Höhen: ±10 dB/10 kHz
Störabstand:>80 dB
Klirrfaktor:<2 %
Stromversorgung: 230 V /50 Hz/300 VA, 24 V Gleichstrom /9 A
Zul. Einsatztemperatur: 0-40 °C
Abmessungen: 482x88x275 mm, 2 HE
Gewicht: 9,5 kg
Besonderheit: Low-Cut-Filter
Mikrofon: -
Aux, Phono: (Signaleingang) 1 x XLR, 1 x Schraubanschlüsse

Preis pro Stück (Art.-Nr. mo-172080) EUR 392,08 ohne MwSt: € 329.48 / $ 359.13

ELA-Leistungsverstärker SINUS-10

ELA-Leistungsverstärker für den Einsatz in professionellen ELA-Zentralen und zum Aufbau von normgerechten Sprachalarmierungsanlagen (SAA) in Verbindung mit MONACOR EVA-16 Audio-Management-System nach EN 54-16.

Temperaturgeregelter Lüfter
LED-Anzeige für Protect und Signal
Rückseitiger Netzschalter um versehentliches Ausschalten auszuschließen
24-V-Notstromeingang
Netz- oder 24-V-Notstrombetrieb
482-mm-Rackeinbau (19") mit montierten Montagewinkeln

SINUS-220 = 2 x 240 WRMS

SINUS-20 = 1 x 240 WRMS

SINUS-10 = 1 x 120 WRMS

Technische Daten:

Ausgangsleistung: 1x120 W_RMS
Eingangsempfindlichkeit: 1 V/10 kΩ, sym.
Ausgangsimpedanz: -
Frequenzbereich: 35-18000 Hz, -3 dB
Signal/Rauschabstand:>86 dB
Klirrfaktor:<1 %
Hochpassfilter: -
Zul. Einsatztemperatur: 0-40 °C
Stromversorgung: 230 V /50 Hz/320 W, 24 V Gleichstrom /7,5 A
Abmessungen: 425x88x305 mm, 2 HE
Gewicht: 8,5 kg
Anschlüsse:
Signaleingang: XLR / Schraubanschlüsse
Lautsprecherausgang: Schraubanschlüsse
Sonstiges:

Preis pro Stück (Art.-Nr. mo-174230) EUR 753,70 ohne MwSt: € 633.36 / $ 690.36

ELA-Leistungsverstärker SINUS-220

Temperaturgeregelter Lüfter
LED-Anzeige für Protect und Signal
Rückseitiger Netzschalter um versehentliches Ausschalten auszuschließen
24-V-Notstromeingang
Netz- oder 24-V-Notstrombetrieb
482-mm-Rackeinbau (19") mit montierten Montagewinkeln

SINUS-220 = 2 x 240 WRMS

SINUS-20 = 1 x 240 WRMS

SINUS-10 = 1 x 120 WRMS

Technische Daten:

Ausgangsleistung: 2x240 W_RMS
Eingangsempfindlichkeit: 1 V/10 kΩ, sym.
Ausgangsimpedanz: -
Frequenzbereich: 35-18000 Hz, -3 dB
Signal/Rauschabstand:>86 dB
Klirrfaktor:<1 %
Hochpassfilter: -
Zul. Einsatztemperatur: 0-40 °C
Stromversorgung: 230 V /50 Hz/1280 W, 24 V Gleichstrom /30 A
Abmessungen: 425x88x450 mm, 2 HE
Gewicht: 18 kg
Anschlüsse:
Signaleingang: XLR / Schraubanschlüsse
Lautsprecherausgang: Schraubanschlüsse
Sonstiges:

Preis pro Stück (Art.-Nr. mo-174370) EUR 1534,50 ohne MwSt: € 1289.50 / $ 1405.55
