Sculptor

sculptor

Ein High End Lautsprecher mit sehr hochwertigen Komponenten wollten wir bauen. Das Ergebnis ist die Sculptor.

Lautsprecher mit Bändchen-Hochtöner erfreuen sich immer größerer Beliebtheit. Aus diesem Grund, hat der Lautsprechershop die Sculptor gebaut.

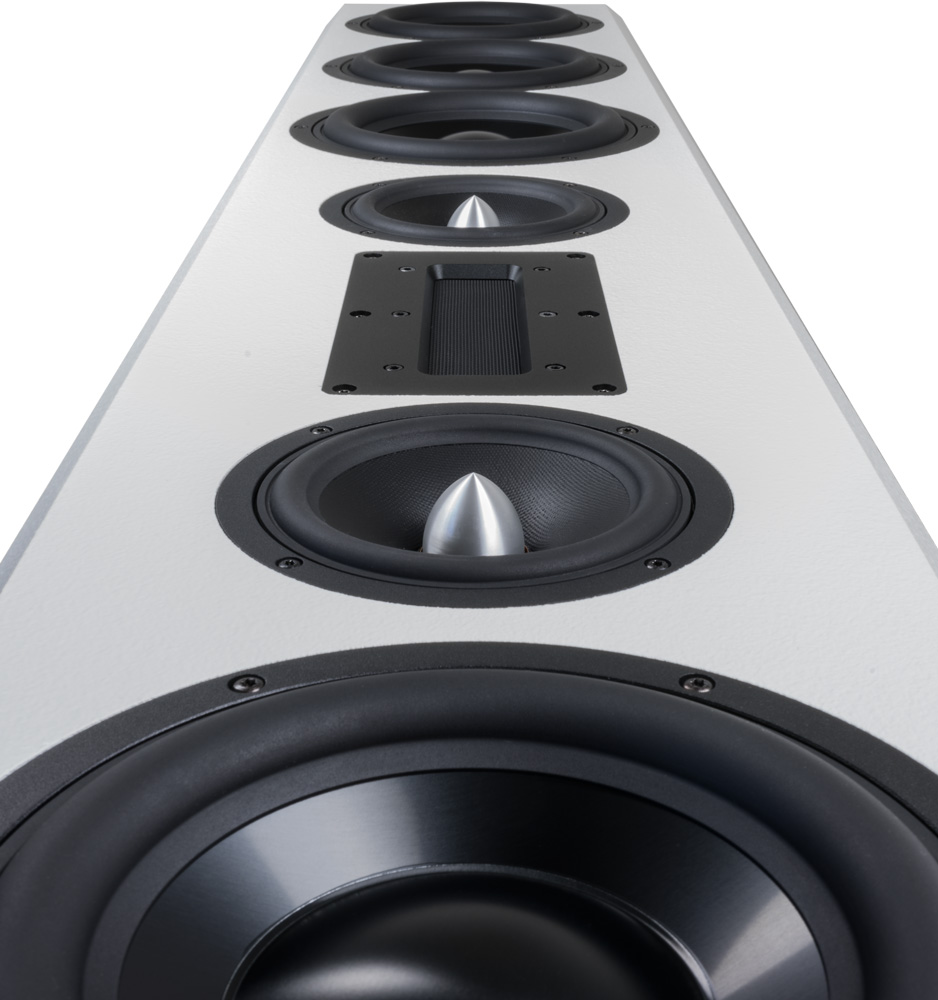

sculptur flug gross

Der Bausatz enthält folgende Lautsprecherchassis:

- einen Hochtöner audaphon APR 1.0

- zwei Mitteltöner Wavecor WF152CU14

- vier Tieftöner Wavecor SW223BD02

Der Lautsprecher wurde von Dennis Frank und Daniel Gattig entwickelt.

Die Frequenzweiche besteht aus:

- einem Hochpass 3. Ordnung (18 dB / Oktave) für den Hochtöner

- einem Bandpass aus Hochpass 2. Ordnung (12 dB / Oktave) und Tiefpass 2. Ordnung (12 dB / Oktave) für den Mitteltöner

- einem Tiefpass 2. Ordnung (12 dB / Oktave) für den Tieftonlautsprecher

technische Daten:

Video Sculptor

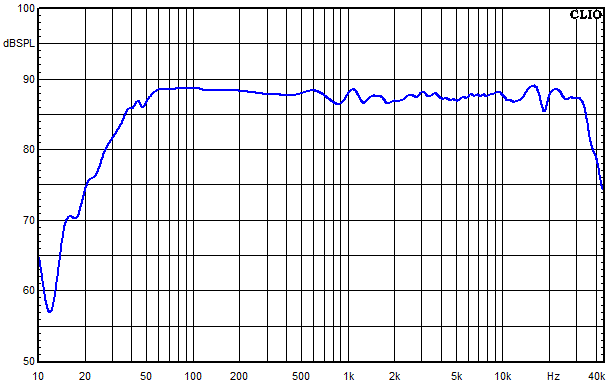

Der Frequenzgang des Lautsprechers ist linear ohne Anhebungen.

sculptor frq



 Das Abklingspektrum ist nahezu fehlerfrei.

sculptor wtf

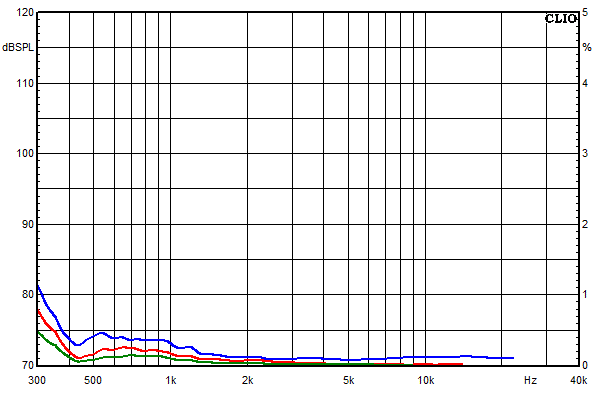

Die nichtlinearen Verzerrungen bei geringen Lautstärken (85 dB, 1 m) liegen oberhalb von 400 Hz unter 0,5 % und bleiben auch bei höheren Pegeln (95 dB, 1 m) im hörbaren Bereich unter 0,6 %.

sculptor 85db

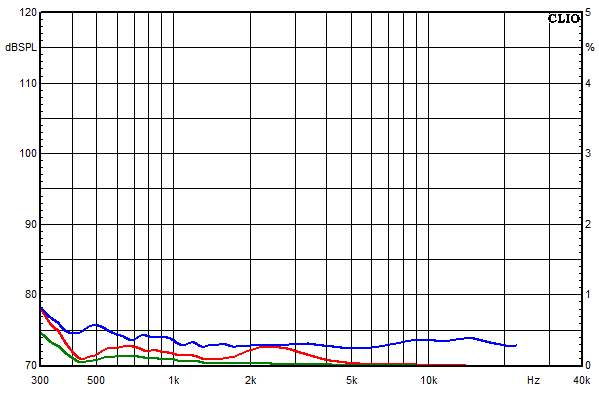

Sculptor Messung der Verzerrung bei 95 dB mit Clio:

sculptor 95db

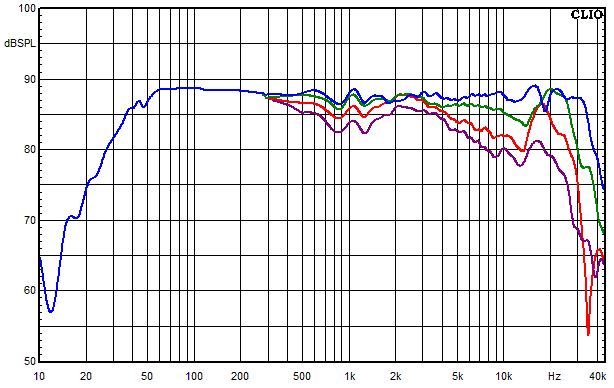

sculptor w

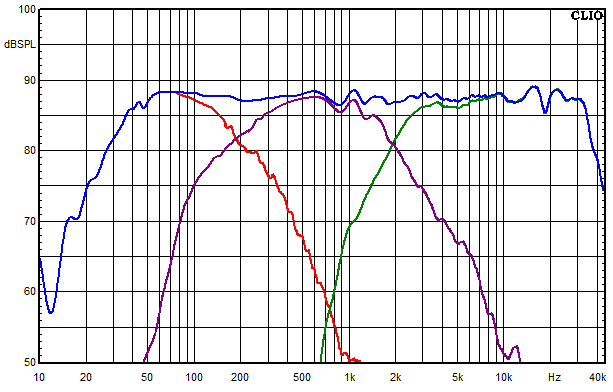

sculptor kreise
