In diesem Artikel zeigen wir euch Schritt für Schritt, wie man die TSP's von einem Chassis eingibt und wie ihr ein geschlossenes Gehäuse simuliert.

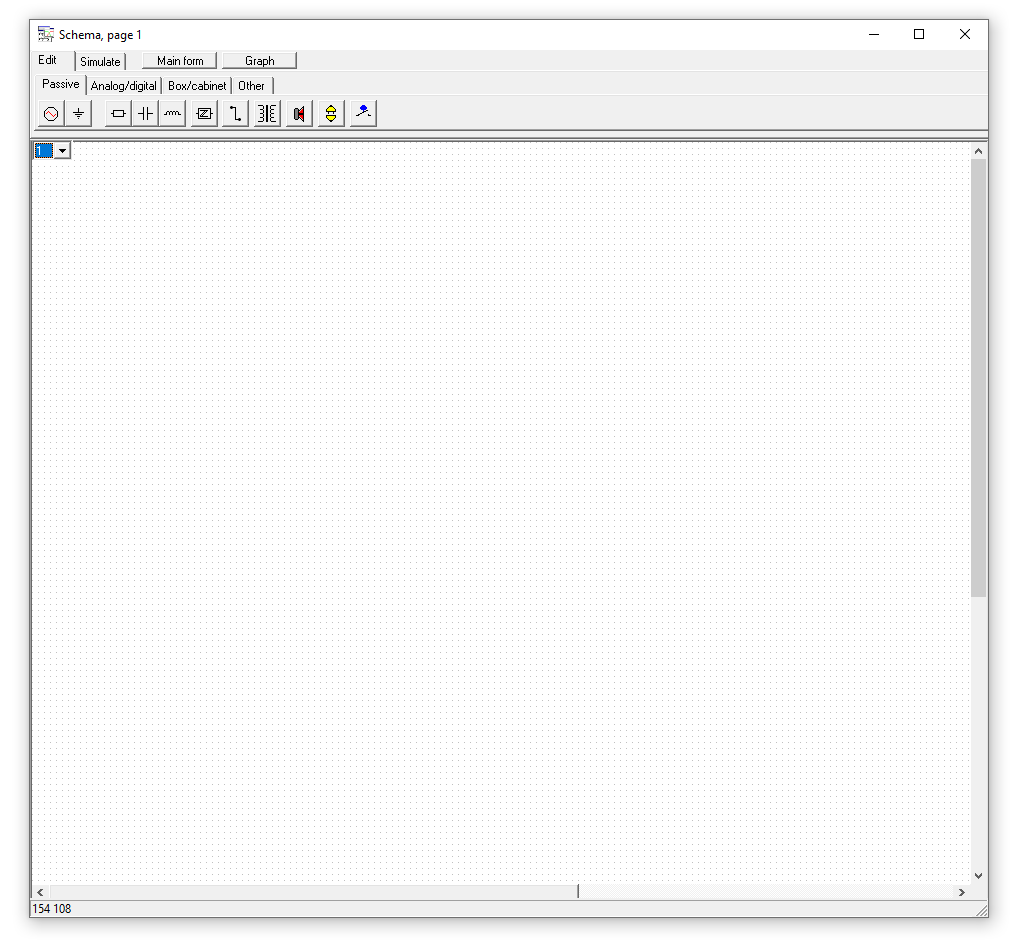

Zunächst öffnet ihr das Programm. Die Oberfläche von LspCAD ist in einzelne Fenster unterteilt die an unterschiedliche Orte auf mehreren Monitoren verteilt werden können. Gerade bei vielen Monitoren ist dieser Aufbau eine nützliche Hilfe um schnell arbeiten zu können.

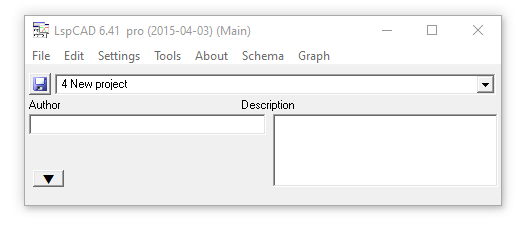

Das Linke Fenster ist unser Kontrollzentrum. In dem Main Fenster speichern wir unsere Projekte und hier befinden sich auch die Einstellungen.
Achtung: wenn ihr dieses Fenster schließt, schließt ihr auch das Programm.
Das rechte Fenster ist unsere Arbeitsoberfläche, hier editieren und simulieren wir alles.

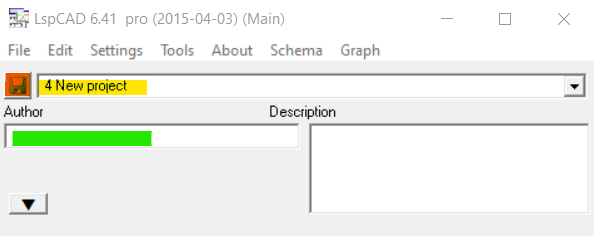

Als Erstes vergebt ihr dem Projekt in dem kleinen Fenster einen Namen, Autor und Speichert das Projekt.
Um das Gehäuse mit Frequenzgang zu simulieren, müsst ihr im Reiter "Edit" und "Passiv" sein. Im Edit-Modus könnt ihr die Frequenzweichen- bzw. die Gehäusebestandteile hinzufügen, verschieben und löschen. Die Parameter der Module ändert man nicht im Edit-Modus, sondern ausschließlich im Simulationsmodus. Das klingt im ersten Moment unlogisch, hat aber seine Gründe, die Veränderungen sieht man in Echtzeit. Diese Funktion steigert die Produktivität maßgeblich.

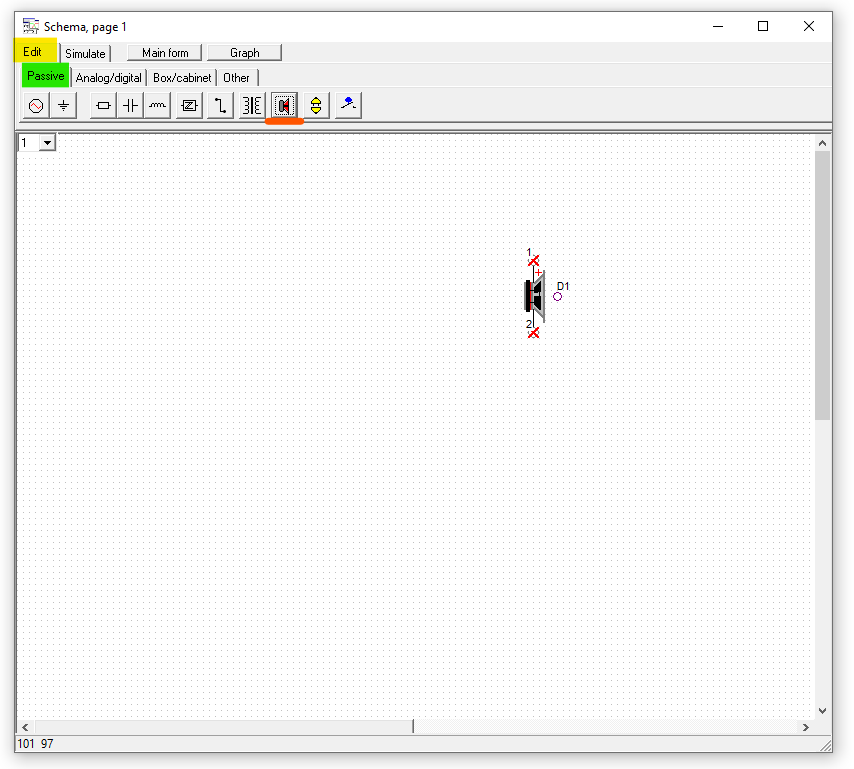

Als erstes Bauteil zieht ihr, nach einem Mausklick, den Lautsprecher (drittes Zeichen von rechts) auf das Sheet. Hier bauen wir später die Frequenzweiche auf, für das Gehäuse brauchen wir allerdings nur den Lautsprecher, um den Frequenzgang simulieren zu können.

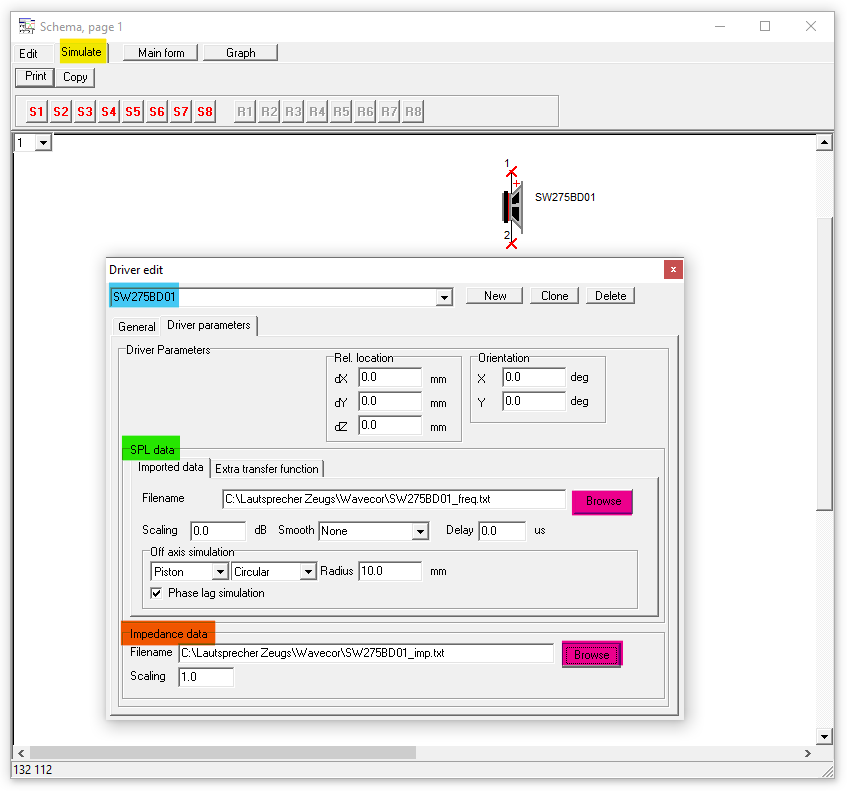

Als Nächstes müsst ihr in den Simulationsmodus "Simulate" wechseln und mit einem Mausklick auf den eben platzierten Lautsprecher, könnt ihr den Namen des Chassis und eine Frequenz & Impedanz Text (.txt) Datei hinzuzufügen. Das könnt ihr durch einen Klick auf Browse und danach sucht ihr die jeweilige Datei heraus.
In diesem Beispiel simulieren wir den Wavecor SW275BD01 in einem geschlossenem Gehäuse. Ich habe hier für euch die .txt Dateien hinterlegt.
Frequenzgang: SW275BD01_freq
Impedanzgang: SW275BD01_imp Die Datei speichert ihr mit einem Rechtsklick auf den Link und dann wählt ihr die Option:
Ziel speichern unter ...

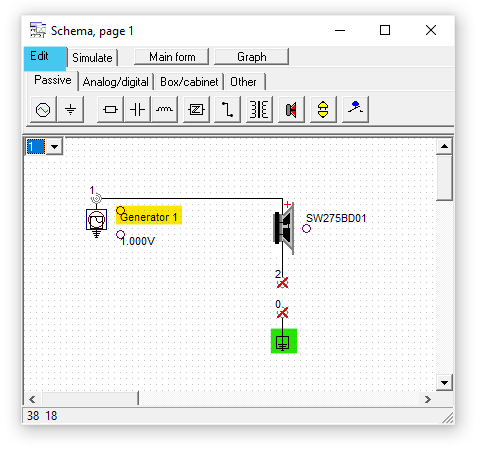

An den Lautsprecher müssen wir noch im Edit-Modus eine Spannungsquelle und eine Masse anschließen, sonst wird der Frequenzgang nicht mit simuliert.
Die Anschlüsse könnt ihr durch Klicken und ziehen verbinden.
Getrennter Anschluss
Verbundener Anschluss
Denkt daran immer mal wieder abzuspeichern.

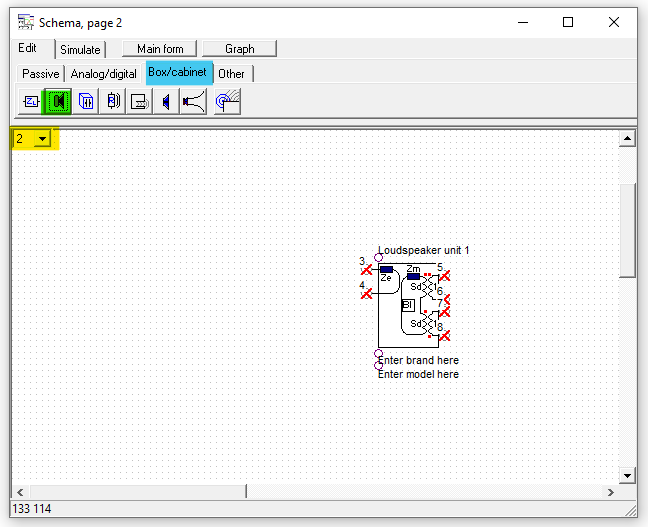

Danach wechselt ihr in den Edit-Modus, öffnet ein zweites Sheet, wechselt in den Reiter "Box/Cabinet" und zieht das Chassis auf das Sheet.
Diese Module benutzt man nur für die Gehäusesimulation. Die beiden Anschlüsse links (3, 4) entsprechen den Polklemmen. An die Anschlüsse 5 und 6 schließen wir alle Module an, welche sich physikalisch vor der Membran befinden, die Anschlüsse 7 und 8 verwendet man dementsprechend für alle Module hinter der Membran.
Jetzt fehlen noch zwei Bestandteile, die Software muss wissen wie der Treiber verbaut ist, also was sich vor und hinter der Membran befindet und woran das Chassis angeschlossen ist.

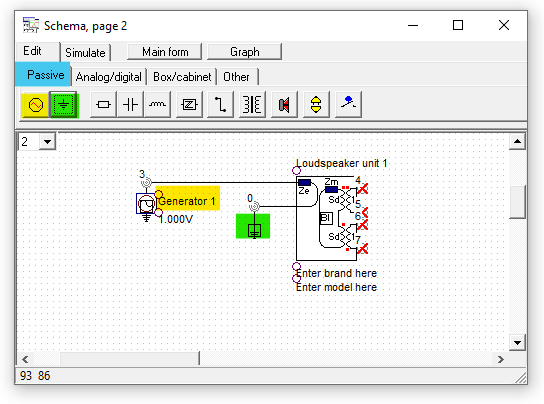

Links an den Lautsprecher schließen wir eine "Spannungsquelle" und "Masse" (Ground) an. Diese Bauteile findet ihr in der Kategorie "Passive".
Die Namen der Module seht ihr, wenn ihr mit der Maus über den Zeichen schwebt.
Dann geht ihr wieder in die Kategorie "Box/Cabbinet" und schließt das Modul "Radiation" an die Punkte oben
Rechts an. Dieses Modul beschreibt die Luft vor der Membran.

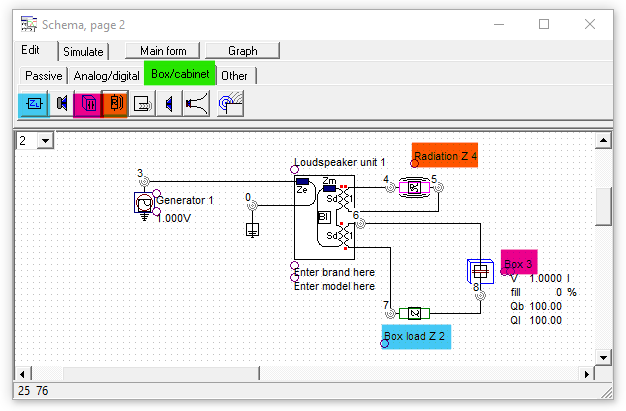

An die Punkte unten links schließt ihr die Module "Box Load" und "Box" an.
Das "Box Load" Modul beschreibt die Luft im Gehäuse.
Das "Box" Modul beschreibt das Gehäuse. Im Gehäusemodul sind die Informationen zum Volumen und Dämmmaterial enthalten. Somit können wir alle Details für die Simulation genau definieren.
Das Grundgerüst steht, es fehlen aber noch alle angaben zum Gehäuse und den Thiele Small Parametern (TSP).
Um diese zu bearbeiten, müsst ihr euch immer im Simulationsmodus befinden und das entsprechende Modul anklicken.

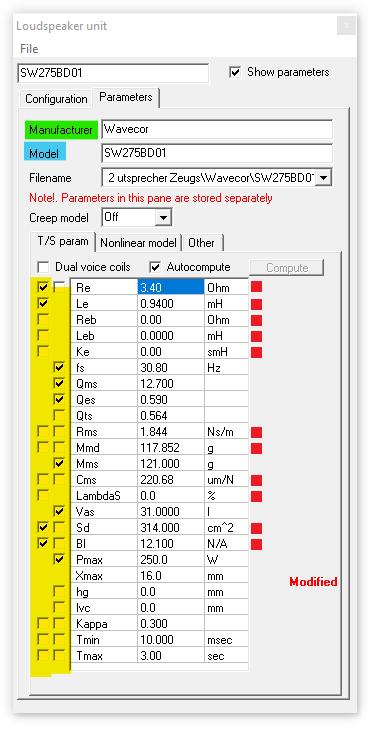

Fangen wir erstmal mit den Chassis Parametern an. Erst gebt ihr einen Hersteller und Modellnamen an, dann tragt ihr nacheinander die entsprechenden TSP ein (bitte Punkte verwenden anstelle von Kommas) und setzt links einen Haken um die eingetragenen Werte zu fixieren. Keine Sorge wegen fehlenden Werten, diese werden von LspCAD automatisch berechnet.

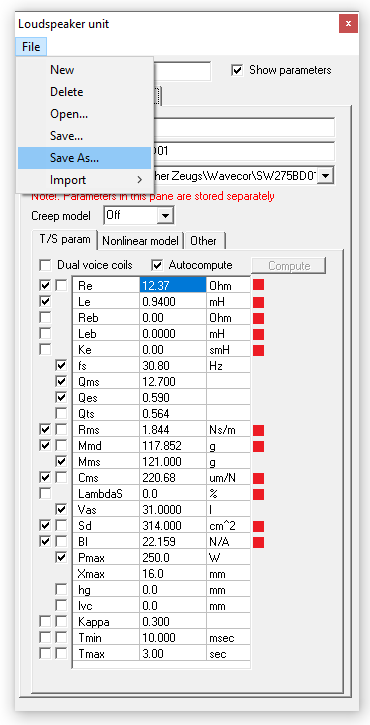

Die TSP müssen jetzt extra abgespeichert werden. Klickt auf "File" dann "Save As" und benennt die Datei, dadurch hinterlegt ihr die Parameter und müsst diese nicht bei jedem Projekt neu eintragen.

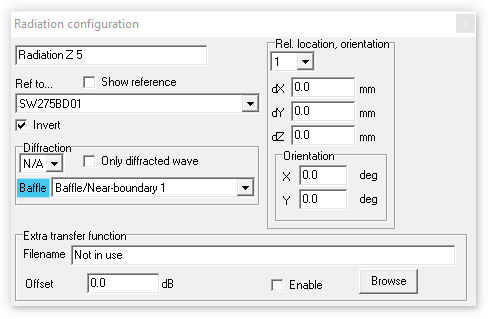

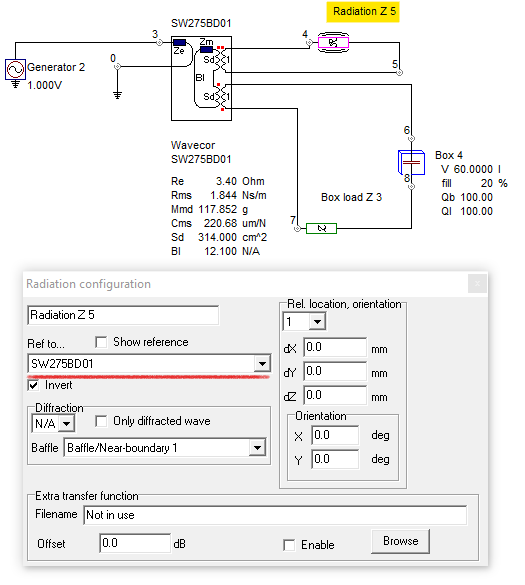

Fast geschafft, klickt auf das Modul "Radiation" und wählt den Treiber aus und setzt einen Haken bei Invert.

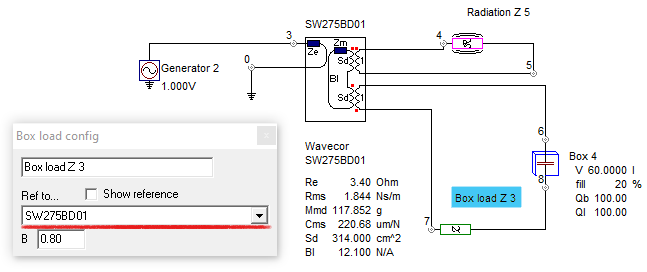

Das Gleiche macht ihr bei dem Modul "BoxLoad" .

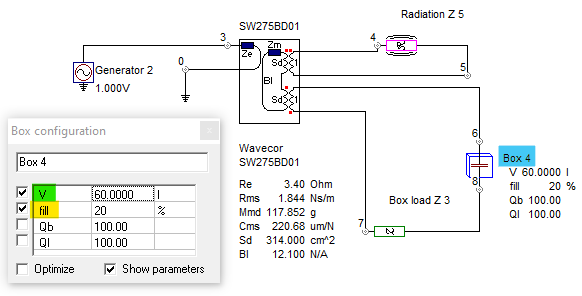

Nun braucht die Box noch ein Volumen. Falls ihr die Dämmung mit simulieren wollt, tragt ihr das bei "fill" ein.
So, was fehlt noch? Genau die Schallwand, durch die Beugung der Schallwellen an der Schallwand wird der Frequenzgang ebenfalls beeinflusst.
Um die Schallwand hinzuzufügen, wechseln wir zu "Edit" und in der Kategorie "Box/cabinet" fanden wir das Modul "Schallwand" ganz rechts.

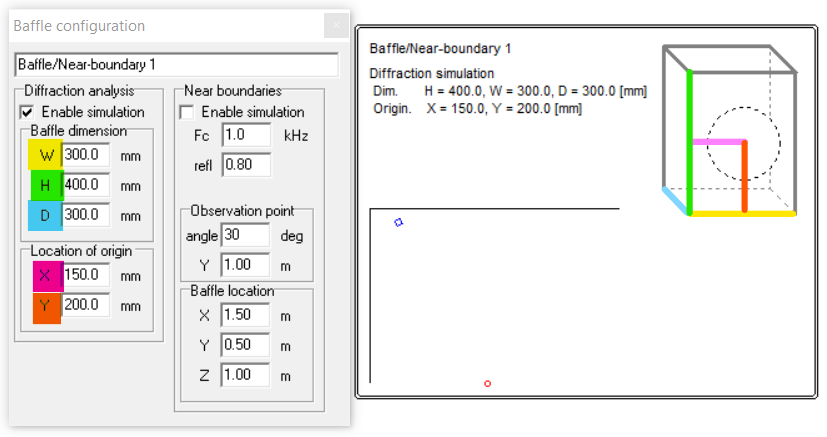

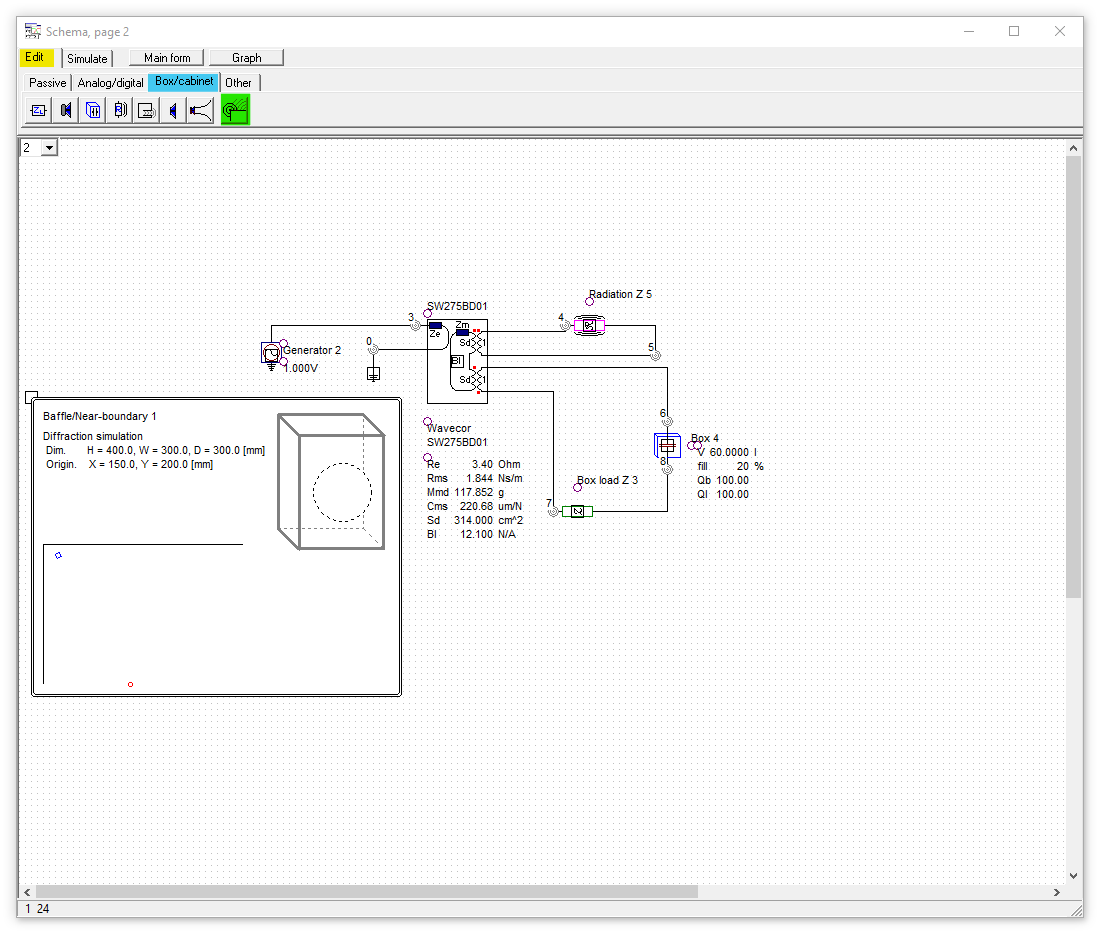

Nachdem ihr das Modul dem Sheet hinzugefügt habt, wechseln wir zurück in den Simulationsmodus und mit einem Klick auf das eben hinzugefügte Modul könnt ihr links die Schallwand Werte eintragen und rechts die Position im Raum, letzteres Feature lassen wir erstmal unbeachtet.
W = Breite, H = Höhe, D = Tiefe, X = Position des Treibers auf der Horizontalen, Y = Position auf der Vertikalen

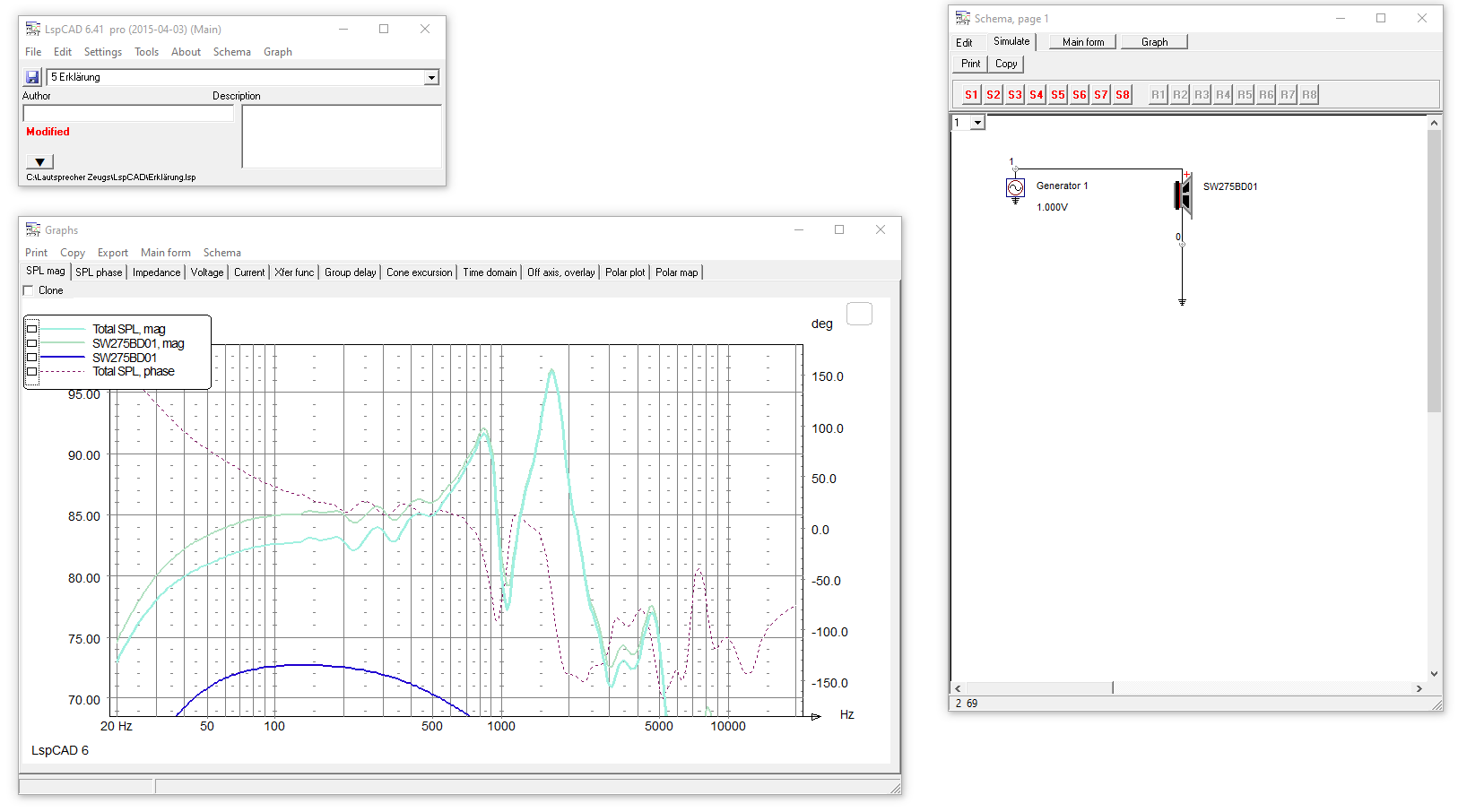

Die Simulation sollte nun so aussehen:
Das war die Simulation zum geschlossenen Gehäuse, diese bildet die Basis zu den komplexeren Simulationen. In den weiterführenden Artikeln greifen wir immer auf dieses Grundwissen zurück und hoffen, dass ihr mit unseren Erläuterungen zurechtkommt.
