In diesem Artikel zeigen wir euch wie ihr einen Lautsprecher mit Bassreflexgehäuse in LspCAD simuliert.
Als Erstes suchen wir uns ein Chassis aus, welches zu unseren Anwendungen passt. In diesem Beispiel wollen wir eine 3 Wege Standbox mit dem Wavecor WF223BD01 bauen, das Gehäuse soll eine breite Schallwand bekommen, und nicht allzu hoch und tief werden. Für die Berechnung des Gehäusevolumens haben wir euch einen Rechner verlinkt, das spart Zeit. Bei 22mm MDF erhalten wir mit den Maßen 90cm*36cm*22cm (H*B*T) ein Volumen von 47,6 Litern, da wir für den Mitteltöner eine extra Kammer benötigen bleiben uns ca. 37 Liter.

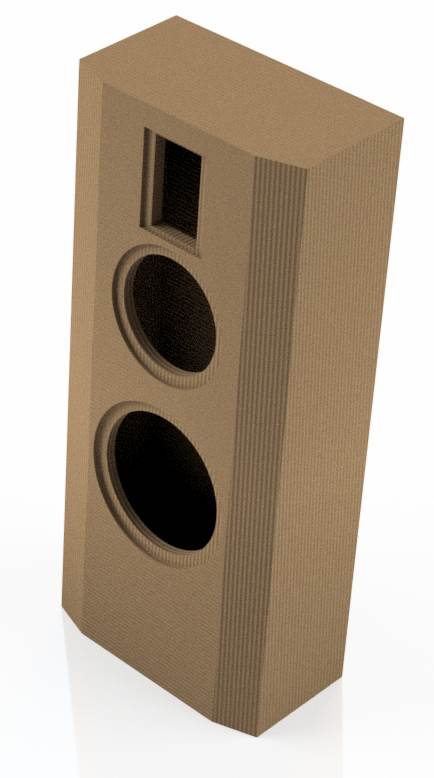

Hier ein Bild wie das Gehäuse aussehen könnte:

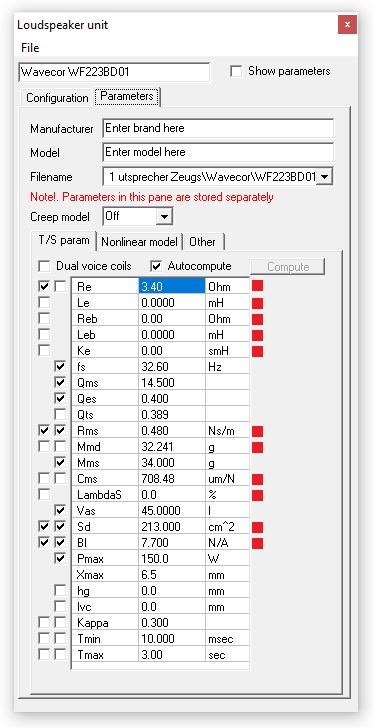

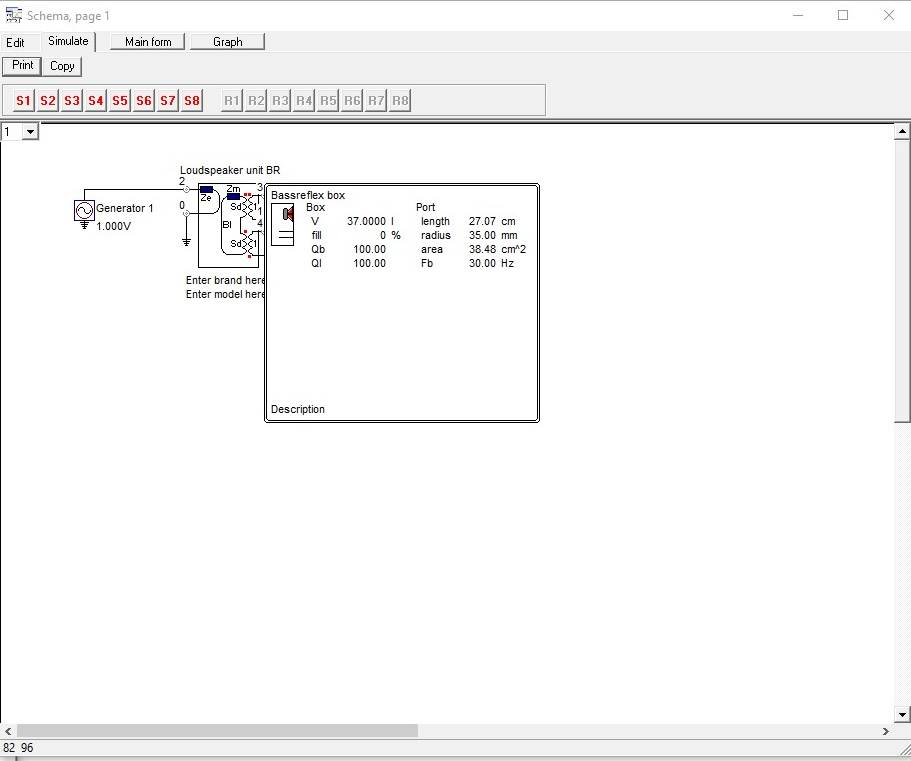

Für die Simulation öffnen wir LspCAD und kopieren uns das Template für die Bassreflexbox in unser neues Projekt. Danach gehen wir in den Simulationsmodus und tragen die TSP ein (hier das Datenblatt).

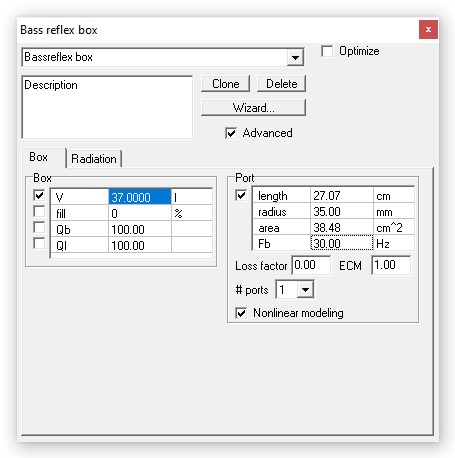

Als Nächstes passen wir die Gehäuse Parameter an. Die einzelnen Parameter könnt ihr ganz bequem ändern, dafür Doppelklickt ihr auf den Parameter den ihr ändern wollt und könnt mit den Pfeiltasten die Werte erhöhen↑ bzw. verkleinern↓.

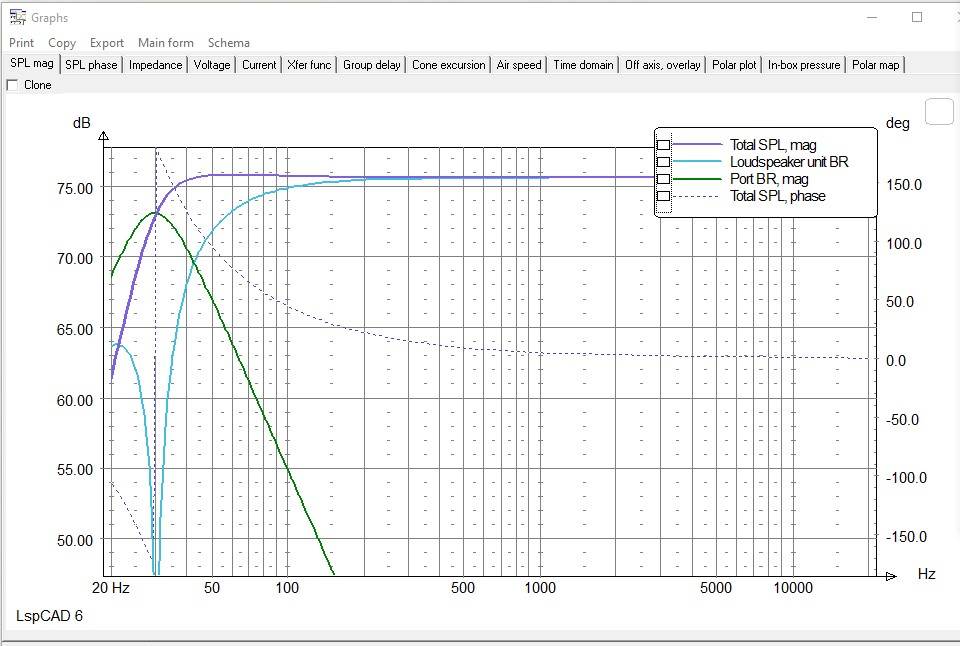

Das grundlegende Ziel ist einen möglichst linearen Frequenzgang zu erhalten, ihr könnt aber natürlich auch tiefer bzw. höher abstimmen. Wir haben den WF223BD01 hier mit 30 Hertz abgestimmt. Als Ergebnis erhalten wir einen schönen Frequenzgang.
