Sitronik Überblick

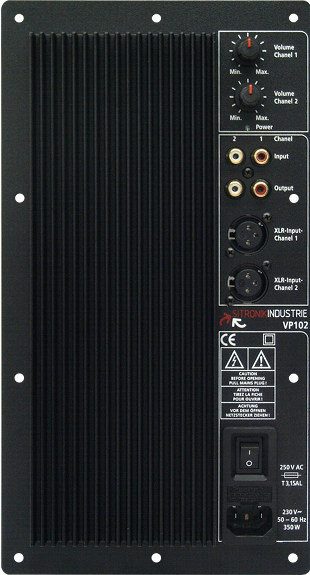

Sitronik Vollbereichs-Aktivelektronik VP 102

Vergrößern                  Leistungsmerkmale der VP 102:

1- oder 2-Kanal Verstärkerelektronik zum Betrieb von Lautsprechern, mit Impedanzen von 4 bis 8 Ohm.

Konfigurationsmöglichkeiten:

  • 2 x 90 Watt jeweils an 4 Ohm oder 1 x 180 Watt Brücke an 8 Ohm (über Jumper umsteck bar)

technische Daten:

  • Leistungsverstärker in D-Mos Technik
  • Frequenzbereich: 8 Hz bis 150 kHz / - 2 dB
  • Leistungsbereich: 12 Hz bis 50 kHz / -1 dB
  • Pegelregelung: 0 / -60 dB über Poti pro Kanal
  • Fremdspannungsabstand:>95 dB
  • Eingangsempfindlichkeit für Vollaussteuerung: 700 mV eff.
  • Eingangsimpedanz: 20 kOhm
  • Ausgangsleistung: 2 x 90 W / 4 Ohm (19,8 V / 4 Ohm)
  • Ausgangsleistung: 1 x 180 W / 8 Ohm (38 V / 8 Ohm)
  • hochwertige MC33079 (Motorola) OP s in den Filterstufen
  • Kaltgeräteanschlußmodul mit Netzschalter und Sicherung, Anschlusskabel (1,5 m schwarz) im Lieferumfang enthalten
  • Thermoschaltregelung in der Endstufe
  • Komplettmodul auf 3 mm Aluplatte montiert B x H x T in mm: 170 x 320 x 70 (16mm Auflage)
  • mit Zusatzkühlkörper B x H x T in mm: 100 x 280 x 20
  • Maße für den Ausschnitt B x H in mm: 136 x 288
  • Oberfläche pulverbeschichtet in schwarz Feinstruktur
  • Netzteilauslegung: 2 x 10000 µF Siebung / 220 VA Ringkerntransformator, magnetisch geschirmt
  • Modul ist nicht luftdicht
  • Gewicht: 3,50 kg

Bedienfunktionen und Anschlußmöglichkeiten:

  • 2 x Pegelregler für Lautstärke (Kanal 1 und 2) bei Monobetrieb Kanal 1
  • 2 x Symmetrischer NF-Eingang über XLR-Buchse oder asymmetrisch über Cinch (über Jumper programmierbar)
  • 2 x Cinch-Ausgang für weitere Anschlussmöglichkeiten (ungefiltert)
  • Schalter für Netzspannung
  • Sicherung T 3,15 A
  • Betriebs LED

Filtereigenschaften des aktiven Subwooferfilters:

  • Auslieferungszustand: 2 x Vollbereich
  • Optional: Filter 2. Ordnung (12 dB / Okt.) Hochpass oder Tiefpass / pro Kanal

Entwickelt und produziert in Deutschland

Preis pro Stück EUR 359,00 ohne MwSt: € 301.68 / $ 355.98 ohne Frequenzweiche

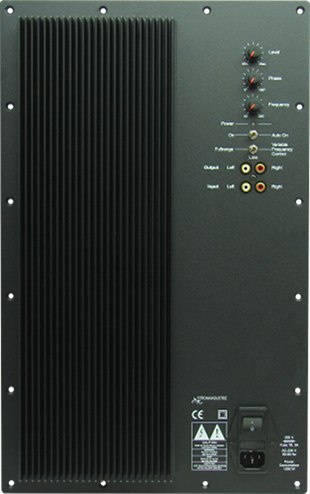

Sitronik Subwoofermodul VP 500A

Vergrößern   Verstärkerelektronik incl. Aktivweiche zum Betrieb von Subwoofern, mit Impedanzen von 2 - 8 Ohm

technische Daten:

  • Sinusleistung an: 4 Ohm = 450 Watt,<0,5 % Klirr
  • Musikleistung an: 4 Ohm = 600 Watt
  • Leistungsverstärker in Bipolartechnik , 60 A Spitzenstrom
  • Frequenzbereich: 5 Hz bis 50 kHz
  • Leistungsbereich: 5 Hz bis 15 kHz / -3 dB
  • Fremdspannungsabstand:>94 dB
  • 350 mV eff. Eingangsempfindlichkeit für Vollaussteuerung ( Cinch )
  • Ein - / Ausschaltautomatik für LS-Ausgang durch Musiksignal ( 3 mV eff ) oder Dauer - ON ( schaltbar )
  • Kaltgeräteanschlußmodul mit Netzschalter und Sicherung, Anschlusskabel (1,5m schwarz) im Lieferumfang enthalten
  • 2-fach thermisch abgesichert: Thermoschalter im Trafo (Bi-Metall)
  • Thermoschaltregeleung in der Endstufe
  • Komplettmodul auf 4mm Aluplatte montiert , 480 x 300 mm ( 20mm Auflage ), 100mm Tiefe
  • Eckradius = 5mm , incl. Zusatzkühlkörper (150 x 440 x 40 mm),Oberfläche pulverbeschichtet RAL 9005 ( schwarz )
  • 750 VA Ringkerntransformator geschirmt
  • 80 000uF Siebung
  • Gewicht : ca. 10 kg

Bedienfunktionen und Anschlußmöglichkeiten:

  • NF Stereo-Signaleingang für den Anschluss an Vorverstärker über Cinch
  • NF Stereo-Signalausgang über Cinch (ungefiltert)
  • Regler für Bass Pegel
  • Regler für (Keine Vorschläge) 60 - 160 Hz / 12 dB
  • Phase stufenlos von 0 bis 180 Grad
  • Einschaltautomatik oder Dauer-ON / schaltbar
  • Schalter für internen Filter On / Off
  • Schalter für Netzspannung
  • Sicherung 6,3A träge

Filtereigenschaften vom aktiven Subwooferfilter:

  • Tiefpassfilter 2-ter Ordnung
  • Hochpass Subsonicfilter 2-ter Ordnung (-3 dB bei 15 Hz)
  • Korrekturfilter zur Tiefbassanhebung , +4 dB bei 25 Hz , gegen Aufpreis änderbar

Entwickelt und produziert in Deutschland

Preis pro Stück EUR 799,00 ohne MwSt: € 671.43 / $ 792.29


Sitronik Digital-Verstärker Callisto II mit DSP

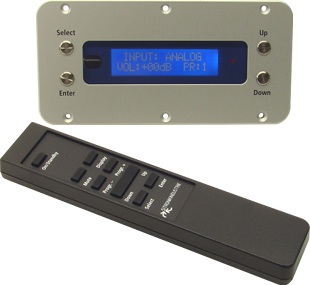

Vergrößern Die Signal-Verarbeitung erfolgt via DSP mit IIR-Filterfunktionen. Dem Anwender eröffnen sich hierdurch fast grenzenlose Einstell- und Korrekturmöglichkeiten für alle Lautsprechertypen. Die Programmierung ist leicht und erfolgt per Fernbedienung, über die Tasten am Display oder über die PC-Software. Alle Werte werden über das separat ausgeführte 2 x 16 Zeichen-Display angezeigt, welches an der Lautsprecherfront montiert werden sollte, damit die Funktion der mitgelieferten Infrarot-Fernbedienung gewährleistet wird.

Das Display wird immer in schwarz geliefert.


Vergrößern   Das integrierte Schaltnetzteil ist für die 1,5-fache Nennleistung der digitalen Audio-Endstufe ausgelegt, wodurch enorme Leistungen mit einem Gesamtwirkungsgrad von über 80% möglich werden. Die Endstufen arbeiten laststabil an Impedanzen von 3 Ω und größer. Ein 2 Ω - Betrieb ist möglich, jedoch für den Dauer-Einsatz bei Volllast nicht zu empfehlen.

Die maximale Leistung wird beim 4 Ohm - Betrieb erziehlt.

technische Daten:

  • Musikleistung: 2 x 120 W/ 4
  • Sinusleistung 0,05% THD + N, 1 kHz: 2 x 80W / 8
  • Leistungsbereich -3 dB: 15 - 500 Hz
  • Dämpfungsfaktor 100 Hz / 8 : 2 x 350
  • Anpassung Grundpegel + 3 dB bis - 3 dB in 1 dB Schritten: ja
  • Hochpass Filter umschaltbar 6 / 12 / 24 dB: ja
  • Hochpass Frequenz 15 - 50 Hz in 1Hz Schritten: ja
  • Tiefpass Filter umschaltbar 6 / 12 / 24 dB: ja
  • Tiefpass Frequenz 40 - 500 Hz: ja
  • Schrittweite bis 50 Hz: 1 Hz Schritten
  • Schrittweite 55 - 200 Hz: 5 Hz Schritten
  • Schrittweite 210 - 500 Hz: 10 Hz Schritten
  • parametrische Equalizer 3 Stück / einstellbar: ja
  • Schrittweite bis 50 Hz: 1 Hz Schritten
  • Schrittweite 55 - 200 Hz: 5 Hz Schritten
  • Schrittweite 210 - 500 Hz: 10 Hz Schritten
  • -6 dB bis +6 dB in 1 dB Schritten: ja
  • Q (Güte) 0,5 bis 5 in 0,5 Schritten: ja
  • Phase 0 - 180° in 5° Schritten: ja
  • Laufzeit-Korrektur 0-650 cm in 5 cm Schritten: ja
  • Anpassung Grundpegel + 3 dB bis - 3 dB in 1 dB Schritten: ja
  • Hochpass Filter umschaltbar OFF / 6 / 12 / 24 dB: ja
  • Hochpass Frequenz 40 - 500 Hz / bei OFF 15 Hz - 500 Hz: ja
  • parametrische Equalizer 3 x rechts / 3 x links einstellbar: ja
  • parametrische Equalizer 20 Hz - 19500 Hz: ja
  • parametrische Equalizer -6 dB bis +6 dB in 1 dB Schritten: ja
  • Q ( Güte ) 0,5 bis 5 in 0,5 Schritten: ja
  • Laufzeit-Korrektur 0 - 325 cm in 5 cm Schritten: ja
  • Eingangsimpedanz Line Input: 47 k
  • Eingangsimpedanz High-Power Input: 300
  • Eingangsempfindlichkeit für Vollausteuerung (Input L + R): 500 mV eff
  • Eingangsempfindlichkeit einstellbar in 0,5 V Schritten 1,0 bis 3,5 Veff (Wertbezug auf mono Eingang): ja
  • Gesamt-Lautstärke einstellbar in 1dB Schritten: 0 bis - 60 dB
  • Einschaltautomatik schaltbar ON / OFF: ja
  • Automatik-Dauer ohne Signal: 5 min.
  • Digital-Eingang optisch / Toslink: 44,1 / 48 kHz
  • Signal / Rausch-Verhältnis bei 0 dB:>98 dB
  • Kanaltrennung L / R:>90 dB
  • RS232 / PC-Programmierung: ja
  • Leistungsaufnahme Ruhe-Modus: 4,5 W
  • Leistungsaufnahme max.: 320W
  • Schutzschaltung für Kurzschluß, DC, HF und C°: ja
  • Netzsicherung / 250 V träge: 2,0 A
  • Außen-Abmessungen Callisto B x H x T in mm: 273 x 396 x 102
  • Plattenstärke Calisto = 4 mm: Eckradius 5 mm
  • Einbaumaße B x H in mm: 241 x 364
  • Außen-Abmessungen Display B x H x T in mm: 149 x 73 x 21
  • Plattenstärke Display = 6 mm: Eckradius 10 mm
  • Einbaumaße B x H mm Display: 129 x 47
  • Elektronik luftdicht: nein
  • Gewicht: 4,3 kg
  • 9-Tasten Fernbedienung: ja
  • Displayfront mit 2 x 16 Zeichen / blau (Kabel 1,4 m): ja
  • Netz- und RS 232-Datenkabel (Kabel 3,0 m): ja
  • PC-Software SubControl auf CD: ja
  • Bedienungsnaleitung: ja

Die maximale Leistung wird beim 4 Ohm - Betrieb erziehlt.

Entwickelt und produziert in Deutschland

Preis pro Stück EUR 899,00 ohne MwSt: € 755.46 / $ 891.45 Modul und Display in schwarz

Preis pro Stück - nicht lieferbar Modul in silber und Display in schwarz
