Aktivmodule

Subwoofer-Aktiv-Modul, 120 WMAX, 65 WRMS, SAM-1

Vergrößern Vergrößern Überzeugende Bausteine für den optimalen Bass Die bewährte Bauweise dieser Subwoofer-Aktiv-Module sorgt durch die hochwertige Transistortechnik für einen überzeugend warmen Sound der selbstgebauten Subwooferbox. Ausstattung und die Verarbeitung der Module lassen keine Wünsche offen. SAM-1 und SAM-2 haben große Dynamikreserven.

Subwoofer-Aktiv-Modul, 120 WMAX, 65 WRMS

  • Leistungsfähiger Aktivbaustein mit höchster Betriebssicherheit
  • Für Subwoofer (12-dB-Flankensteilheit) und Fullrange-Boxen geeignet (Jumper-Konfiguration)
  • Stufenloser Phasenregler
  • Ground Lift-Schalter aus der Profi-Technik gegen Brummstörungen
  • Subsonic-Filter 24 dB
  • Einschaltautomatik
  • Umfassende Schutzschaltungen gegen Kurzschluss, Überhitzung und DC

Bei üblichem modernen Musikmaterial entspricht bei einer Trennfrequenz von unter 100Hz die Leistung des SAM-1 für den Bassbereich einer Gesamtverstärkerleistung für den Vollfrequenzbereich von mehreren hundert Watt.

Technische Daten:

  • Sinus-Ausgangsleistung 4 Ω: 90 WRMS
  • Sinus-Ausgangsleistung 8 Ω: 65 WRMS
  • Musik-Ausgangsleistung 4 Ω: 120 WMAX
  • Musik-Ausgangsleistung 8 Ω: 90 WMAX
  • Klirrfaktor bei Sinus-Leistung:<0,1 %
  • Frequenzbereich Fullrange: 20-20000 Hz
  • Frequenzbereich Sat: -
  • Frequenzbereich Subwoofer: 20 Hz - (var. 50-150 Hz)
  • Ausgangsimpedanz: 4-8 Ω
  • Eingangsimpedanz: Line: 24 kΩ /High: 17 kΩ
  • Max. Eingangsspannung:
  • Line In: 4,7 V mono/ 2,3 V stereo
  • High Power In: 33 V stereo
  • Max. Ansteuer-Leistung 4 Ω: 2x270 WMAX
  • Max. Ansteuer-Leistung 8 Ω: 2x135 WMAX
  • Störabstand:>70 dB
  • Ruhe-Leistungsaufnahme: 2,5 VA
  • Stand by-Leistungsaufnahme: 0,6 VA
  • Stand by-Verzögerung: ca. 7 Minuten
  • Stromversorgung: 230 V /50 Hz/120 VA
  • Erforderlicher Boxenausschnitt: 140x250 mm
  • Einbautiefe ohne Frontplatte: 90 mm
  • Abmessungen: 170x280x95 mm
  • Gewicht: 3,3 kg
  • Einschaltautomatik: X

Preis pro Stück   (Art.-Nr. mo-320640) - nicht lieferbar

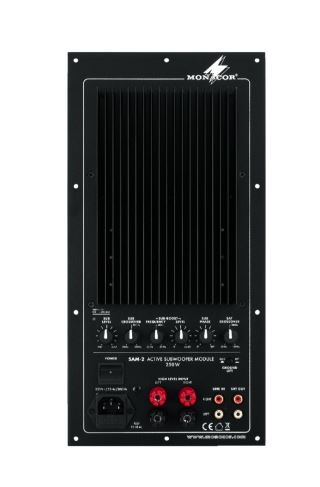

Subwoofer-Aktiv-Modul, SAM-2

Vergrößern Hochleistungs-Subwoofermodul SAM-2 mit der optimalen Ausstattung und in der perfekten Verarbeitung für Aktiv-Subwoofer-Anlagen in höchster Qualität. Die Filterstufen sowohl für den Sub wie auch der Hochpass funktionieren perfekt und eine Kombination höchstwertiger Anlagen ist problemlos möglich.

Hochleistungs-Aktiv-Baustein mit umfassender Ausstattung:

  • 24-dB-Subsonic-Filter,
  • var. Tiefpass 50-150Hz (18dB),
  • semiparametrische Bassanhebung (var. 30-50Hz Mittenfrequenz mit stufenlos regelbarer Anhebung bis 6dB),
  • stufenlos regelbarer Phasenschieber 0-180° zur kompromisslosen Raum- und Aufstellungsanpassung,
  • variabler Hochpass 50-150Hz (12dB) zur Bassentlastung des Sat-Verstärkers und der Sat-Lautsprecher,
  • Ground-Lift-Schalter aus der Studiotechnik gegen Brummstörungen und
  • div. Schutzschaltungen (Kurzschluss, Temperatur u. DC).

Die Leistung ist so groß dass auch riesige Bässe bis 46cm Durchmesser perfekt angetrieben werden, der Klang und die Verarbeitung sind absolut überzeugend.

Der hochwertige, aktive Hochpass des SAM-2 mit seinen Einstellmöglichkeiten kann komfortabel zur Bassentlastung der Hauptlautsprecher und zur Klangoptimierung genutzt werden. Voraussetzung dafür ist allerdings ein geregelter Vorversärker-Ausgang (Pre-Out) in der Anlage, wie er z.T. bei hochwertigen aufspaltbaren Vollverstärkern vorliegt (Pre-Out/Main-In) oder wie er sich bei Vor-Endstufenkombinationen oder der Verwendung von Mischpulten automatisch ergibt.

Technische Daten

  • Sinus-Ausgangsleistung bei 4 Ohm: 200WRMS
  • Sinus-Ausgangsleistung bei 8 Ohm: 125WRMS
  • Musik-Ausgangsleistung bei 4 Ohm: 250WMAX
  • Musik-Ausgangsleistung bei 8 Ohm: 180WMAX
  • Klirrfaktor bei Sinus-Leistung: <0,1%
  • Frequenzbereich Fullrange:
  • Frequenzbereich Sat: (var. 50-150Hz) - 20000Hz
  • Frequenzbereich Subwoofer: 20Hz - (var. 50-150Hz)
  • Für Lautsprecher mit 4-8 Ohm
  • Eingangsimpedanz: Line: 20kOhm
  • Max. Eingangsspannung: Line In: 8,4V mono/4,2V stereo
  • High Power In: 44V stereo
  • Max. Ansteuer-Leistung 4 Ohm: 2x480WMAX
  • Max. Ansteuer-Leistung 8 Ohm: 2x240WMAX
  • Störabstand: >70dB
  • Ruhe-Leistungsaufnahme: 19VA
  • Stand by-Leistungsaufnahme: 6VA
  • Stromversorgung: 230V /50Hz/300VA
  • Erforderlicher Boxenausschnitt: 155x340mm
  • Einbautiefe ohne Frontplatte: 85mm
  • Abmessungen: 185x370x90mm
  • Gewicht: 4,9kg

Preis pro Stück   (Art.-Nr. mo-320670) EUR 297,00 ohne MwSt: € 249.58 / $ 297.00



Aktive Subwoofer-Module für das digitale Zeitalter SAM-200D

Vergrößern Vergrößern Aktive Subwoofer-Module für das digitale Zeitalter Die digitalen Subwoofer-Aktiv-Module von IMG Stage Line sorgen mittels neuster Technologie in der Digital-Klasse D für druckvolle Bässe in der selbstgebauten Subwooferbox. Die Bauteile zeichnen sich durch eine gute Leistungseffizienz aus und arbeiten energiesparend. Durch die Bauweise sind diese preislich attraktiven Modelle sehr leicht, was wiederum für ein geringeres Gesamtgewicht der Box sorgt. Class-D-Subwoofer-Aktiv-Modul, 280 WMAX, 200 WRMS an 4 Ω
  • Hochleistungs-Aktiv-Baustein in Class-D-Technik
  • Variabler Tiefpass 40-200 Hz (18 dB)
  • Stufenlos regelbarer Phasenschieber 0-180° zur optimalen Anpassung an die Hauptlautsprecher
  • Line-Eingang, par. Line-Ausgang
  • Integrierte Bassanhebung um 3 dB bei 40 Hz
  • Hohe Leistungsreserven

Technische Daten:

  • Sinus-Ausgangsleistung 4 Ω: 200 WRMS
  • Sinus-Ausgangsleistung 8 Ω: 100 WRMS
  • Musik-Ausgangsleistung 4 Ω: 280 WMAX
  • Musik-Ausgangsleistung 8 Ω: 150 WMAX
  • Klirrfaktor bei Sinus-Leistung:<0,1 %
  • Frequenzbereich Fullrange: -
  • Frequenzbereich Sat: -
  • Frequenzbereich Subwoofer: 20 Hz - (var. 40-200 Hz)
  • Sub-Boost: +3 dB bei 40 Hz
  • Ausgangsimpedanz: 4-8 Ω
  • Eingangsimpedanz: 20 kΩ
  • Max. Eingangsspannung:
  • Line In: max. 7 V
  • High Power In: -
  • Max. Ansteuer-Leistung 4 Ω: -
  • Max. Ansteuer-Leistung 8 Ω: -
  • Störabstand:>70 dB
  • Ruhe-Leistungsaufnahme: 24 VA
  • Stand by-Leistungsaufnahme:>0,5 W
  • Stand by-Verzögerung: -
  • Stromversorgung: 230 V /50 Hz/330 VA
  • Erforderlicher Boxenausschnitt: 185x160 mm
  • Einbautiefe ohne Frontplatte: 60 mm
  • Abmessungen: 178x204x80 mm
  • Gewicht: 1,4 kg
  • Line In: 1 x Cinch
  • High Power In: -
  • Line Out: 1 x Cinch
  • Lautstärkeregler: X
  • Freq.-Cutoff-Regler: X
  • Phasenregler: X
  • Einschaltautomatik: X
  • Netzschalter: X

Preis pro Stück   (Art.-Nr. mo-320780) EUR 155,83 ohne MwSt: € 130.95 / $ 155.83

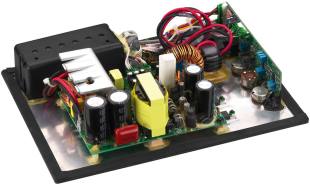

Aktive Subwoofer-Module für das digitale Zeitalter SAM-300D

Vergrößern Vergrößern Aktive Subwoofer-Module für das digitale Zeitalter Die digitalen Subwoofer-Aktiv-Module von IMG Stage Line sorgen mittels neuster Technologie in der Digital-Klasse D für druckvolle Bässe in der selbstgebauten Subwooferbox. Die Bauteile zeichnen sich durch eine gute Leistungseffizienz aus und arbeiten energiesparend. Durch die Bauweise sind diese preislich attraktiven Modelle sehr leicht, was wiederum für ein geringeres Gesamtgewicht der Box sorgt. Class-D-Subwoofer-Aktiv-Modul, 420 WMAX, 300 WRMS an 4 Ω
  • Hochleistungs-Aktiv-Baustein in Class-D-Technik
  • Variabler Tiefpass 40-200 Hz (18 dB)
  • Stufenlos regelbarer Phasenschieber 0-180° zur optimalen Anpassung an die Hauptlautsprecher
  • Line-Eingang, par. Line-Ausgang
  • Integrierte Bassanhebung um 3 dB bei 40 Hz
  • Hohe Leistungsreserven

Technische Daten:

  • Sinus-Ausgangsleistung 4 Ω: 300 WRMS
  • Sinus-Ausgangsleistung 8 Ω: 150 WRMS
  • Musik-Ausgangsleistung 4 Ω:210 WMAX
  • Musik-Ausgangsleistung 8 Ω: 150 WMAX
  • Klirrfaktor bei Sinus-Leistung:<0,1 %
  • Frequenzbereich Fullrange: -
  • Frequenzbereich Sat: -
  • Frequenzbereich Subwoofer: 20 Hz - (var. 40-200 Hz)
  • Sub-Boost: +3 dB bei 40 Hz
  • Ausgangsimpedanz: 4-8 Ω
  • Eingangsimpedanz: 20 kΩ
  • Max. Eingangsspannung:
  • Line In: max. 7 V
  • High Power In: -
  • Max. Ansteuer-Leistung 4 Ω: -
  • Max. Ansteuer-Leistung 8 Ω: -
  • Störabstand:>70 dB
  • Ruhe-Leistungsaufnahme:
  • Stand by-Leistungsaufnahme:>0,5 W
  • Stand by-Verzögerung: -
  • Stromversorgung: 230 V /50 Hz/440 VA
  • Erforderlicher Boxenausschnitt: 168 x 235 mm
  • Einbautiefe ohne Frontplatte: 90 mm
  • Abmessungen: 188x255x90 mm
  • Gewicht: 1,6 kg
  • Line In: 1 x Cinch
  • High Power In: -
  • Line Out: 1 x Cinch
  • Lautstärkeregler: X
  • Freq.-Cutoff-Regler: X
  • Phasenregler: X
  • Einschaltautomatik: X
  • Netzschalter: X

Preis pro Stück   (Art.-Nr. mo-320790) EUR 179,79 ohne MwSt: € 151.08 / $ 179.79



Aktives Lautsprechermodul mit DSP-Technologie, 200 WMAX, 120 WRMS AKB-210DSP

Vergrößern Aktives Lautsprechermodul mit DSP-Technologie, 200 WMAX, 120 WRMS, mit flexiblen Einsatzmöglichkeiten
  • 2-Kanal-Aktiv-Modul (Class D)
  • 2 x 60 WRMS/4 Ω
  • 3-Kanal-DSP
  • S/PDIF-Ein- und Ausgang
  • Audio-In über USB-Schnittstelle möglich
  • Line-Ausgang für Subwoofer-Verstärker (3. DSP-Kanal)
  • Link-Ein-und Ausgang zum Synchronisieren zweier AKB-210DSP-Module
  • Externes Mini-Tastenfeld mit Bedientasten für Ein/Aus und Lautstärke, Anschluss über 50-cm-Flachbandkabel
  • Optionales Touchpanel AKB-210TP als Alternative für das Tastenfeld erhältlich
  • Integrierter Infrarot-Empfänger für optionale IR-Fernbedienung AKB-210RC
  • Inklusive Software (Windows* XP/Vista/7/8)
  • Über die Software regelbare Parameter: Biquad-Filterfunktionen (Bell, Notch, Allpass, Low Shelf, High Shelf, Bandpass, High Pass, Low Pass), Delay, Limiter, Gain für die Eingänge, Masterlautstärke, Low Cut
  • Kurzschlussfest
  • Übertemperaturschutz
  • Bridge-Mode per Software einstellbar
  • Lieferung mit Netzkabel, USB-Kabel, Link-Leitung (3,5-mm-Klinke), Mini-Tastenfeld

Anwendungsbeispiele:

  • Mit einem AKB-210DSPPassiv gefilteres Stereosystem
  • 2-Wege-Aktivsytem zur Ansteuerung des Tief- und Hochtöners einer Box
  • Bridge-Modus zum Betrieb eines Subwoofers oder Einzellautsprechers mit höherer Leistung
  • Mit zwei AKB-210DSP2-Wege-, aktiv gefiltertes Stereo-System
  • 2-Kanal-System mit aktivem Subwoofer
  • 2-Kanal-System mit gebrückten Endstufen für höhere Leistung
  • Zusätzlicher 3. DSP-Kanal

Der 3. DSP-programmierbare Line-Ausgang erweitert die Einsatzmöglichkeiten des Moduls enorm. Durch Ansteuerung von zusätzlichen Endstufen lassen sich von aktiv geregelten 3-Wege-Lautsprechern über vollaktive Subwoofer-Satelliten-Systeme eine Vielzahl von unterschiedlichsten Lautsprecherkonzepten konfigurieren und realisieren.

Technische Daten:

  • Sinus-Ausgangsleistung: 2x60 WRMS/4 Ω
  • : 2x45 WRMS/8 Ω
  • Musik-Ausgangsleistung: 200 WMAX/4 Ω
  • : 140 WMAX/8 Ω
  • Klirrfaktor:<0,05 %
  • Ausgangsimpedanz: 4-8 Ω
  • Frequenzbereich: 20-20000 Hz
  • Eingangsimpedanz: 10 kΩ
  • Eingangsspannung: 2,2 V
  • Störabstand:>100 dB
  • Ruhestrom: -
  • Stromversorgung: 230 V /50 Hz/230 VA
  • Erf. Boxenausschnitt: 310x120 mm
  • Abmessungen: 115x60x200 mm
  • Gewicht: 1,5 kg
  • Eingänge: 2 x Line-Eingang (L/R, asym.), 1 x S/PDIF, 1 x Mini-USB-Schnittstelle für DSP-Programmierung und Audio-In, 1 x Trigger, 3,5-mm-Klinke (Eingang/Ausgang), 1 x Netzeingangsbuchse
  • Ausgänge: 1 x Sub-Ausgang (Line, asym.), 1 x S/PDIF, 4 x Klemmanschlüsse für 4- bis 8-Ω-Lautsprecher (Rückseite), 1 x LSP-Ausgang über 2 Bananenbuchsen (Frontseite)
  • Integrierter Limiter: über DSP
  • Pegelregler: über DSP
  • 2-fach-Klangregelung: über DSP
  • Netzschalter: X

Preis pro Stück   (Art.-Nr. mo-320220) EUR 244,00 ohne MwSt: € 205.04 / $ 244.00



Aktives Lautsprechermodul mit DSP-Technologie, 400 WRMS, AKB-400DSP

Vergrößern DSP-gesteuerte Digitalverstärkertechnologie für den Selbstbau. Lautsprecherboxen mit digitalen Signalprozessoren (DSP) eröffnen völlig neue Möglichkeiten. Mit dem aktiven Lautsprechermodul AKB-400DSP hält diese Technologie nun in den Selbstbau Einzug. Es eignet sich sowohl für 2-Wege-Lautsprecher als auch für den Einsatz in einem aktiven Subwoofer. Die Programmierung erfolgt über eine intuitiv zu bedienende Software. Der Computer wird hierbei über ein USB-Kabel mit dem Modul verbunden. Insgesamt können 400 WRMS an 4 Ω beliebig bereitgestellt werden, z.B. 400 WRMS für den Subwooferbetrieb, 2 x 200 WRMS für 2-Wege-Lautsprecher oder 350 WRMS für einen Basslautsprecher und 50 WRMS für einen Hochtöner.
  • Aktives Lautsprechermodul mit DSP-Technologie, 400 WRMS2-Kanal-Aktiv-Modul (Class D)
  • 400 WRMS/4 Ω
  • 2-Kanal-DSP
  • 4 Presets programmier- und speicherbar
  • Inklusive Software (Windows* XP/Vista/7/8)
  • Über die Software regelbare Parameter: Biquad-Filterfunktionen (Bell, Notch, Allpass, Low Shelf, High Shelf, Bandpass, High Pass, Low Pass), Delay, Limiter, Gain der Eingänge, Masterlautstärke, Low Cut
  • Kurzschlussfest
  • Übertemperaturschutz
  • Lieferung ohne Netzkabel, passendes Netzkabel AAC-115P ist optional erhältlich

Technische Daten:

  • Sinus-Ausgangsleistung: 400 WRMS/4 Ω ; 180 WRMS/8 Ω
  • Musik-Ausgangsleistung: 600 WMAX/4 Ω ; 250 WMAX/8 Ω
  • Klirrfaktor:<0,004 %
  • Ausgangsimpedanz: 4-8 Ω
  • Frequenzbereich: 10-30000 Hz
  • Eingangsimpedanz: 25 kΩ sym.
  • Eingangsspannung: 2,5 V
  • Störabstand:>100 dB
  • Ruhestrom: -
  • Stromversorgung: 230 V /50 Hz/600 VA
  • Erf. Boxenausschnitt: 310x120 mm
  • Abmessungen: 142x55x330 mm
  • Gewicht: 1,1 kg
  • Eingänge: 1 x Line-Eingang (XLR, sym.), 1 x POWERCON, USB-Schnittstelle zur DSP-Programmierung
  • Ausgänge: 1 x Line-Ausgang (XLR, sym.), 2 x 4- bis 8-Ω-Lautsprecher, 1 x POWERCON
  • Integrierter Limiter: über DSP
  • Pegelregler: über DSP
  • 2-fach-Klangregelung: über DSP
  • Netzschalter: X

Preis pro Stück   (Art.-Nr. mo-320010) EUR 309,00 ohne MwSt: € 259.66 / $ 309.00



ELA-Verstärkermodul AKB-160

Vergrößern ELA-Verstärkermodul mit 100-V-Ausgang
  • 1 x 40 WRMS
  • Geräuschloser Betrieb durch lüfterloses Kühlkonzept
  • Symmetrischer (XLR) und asymmetrischer (Cinch) Line-Eingang
  • Lautsprecherausgang über Klemmanschlüsse
  • Lautstärkeregler
  • Metallgehäuse mit Montagewinkeln

Technische Daten:

  • Ausgangsleistung: 40 WRMS, 60 WMAX
  • Mic-Eingang: -
  • Aux-Eingang: 390 mV/26 kΩ sym. 420 mV/11 kΩ asym.
  • Phono-Eingang: -
  • Lautsprecher-Ausgang: 100 V
  • Frequenzbereich: 17-20000 Hz, -3 dB
  • Klangregler Tiefen: -
  • Klangregler Mitten: -
  • Klangregler Höhen: -
  • Störabstand:>80 dB
  • Klirrfaktor:<1 %
  • Stromversorgung: 230 V /50 Hz/75 VA
  • Zul. Einsatztemperatur: 0-40 °C
  • Abmessungen: 213x55x238 mm
  • Gewicht: 3,2 kg
  • Besonderheit: -
  • Mikrofon: -
  • Aux, Phono: 1 x XLR (Line) 1 x Cinch L/R (Line)

Preis pro Stück   (Art.-Nr. mo-174260) EUR 171,00 ohne MwSt: € 143.70 / $ 171.00



Sprachmelde-Controller ARM-911

Vergrößern Sprachmelde-Controller
  • Für SD/MMC-Cards bis zu 2 GB
  • Interner Audiospeicher (Kapazität 20 Minuten)
  • Unterstützung von MP3-, WAV- und WMA-Dateien
  • 10 Auswahltasten zum Starten der Nachrichten und Status-Anzeige auf der Geräte-Vorderseite
  • Zeitgesteuerte Wiedergabe von Durchsagen
  • Zeitgesteuerte Gongs
  • Konfigurationsmöglichkeit über Netzwerk
  • Bis zu 4 Tischmikrofone RM-911D anschließbar
  • Netz- oder 24-V-Notstrombetrieb
  • 482-mm-Rackeinbau (19"), 1 HE
  • Stromversorgung 230 V /50 Hz/20 VA, 24 V Gleichstrom /700 mA
  • Abmessungen 482x44x280 mm
  • Gewicht 3,5 kg



Preis pro Stück   (Art.-Nr. mo-174540) EUR 1683,00 ohne MwSt: € 1414.29 / $ 1683.00



8-Kanal-Audio-Streaming-Controller DAC-288

Vergrößern 8-Kanal-Audio-Streaming-Controller zur Übertragung von Audiosignalen über ein Standard-IP-Netzwerk per Dante™-Standard
  • Übertragung von nicht-komprimierten High-Quality-Audio-Formaten (48 kHz, 24 bit) in Echtzeit (Latenz maximal 1 ms)
  • 8 Audio-Eingangskanäle und 8 Audio-Ausgangskanäle können im selben Netzwerk übermittelt werden. DAC-288 unterstützt die komplette bi-direktionale Übertragung
  • Dante™-Management-Software wird mitgeliefert
  • Netz- oder 24-V-Notstrombetrieb
  • Stromversorgung 230 V /50 Hz/30 VA, 24 V Gleichstrom /500 mA
  • Abmessungen 482x44x280 mm
  • Gewicht 3 kg



Preis pro Stück   (Art.-Nr. mo-174550) EUR 1870,00 ohne MwSt: € 1571.43 / $ 1870.00



Digital-Message- und Timer-Einschub PA-1120DMT

Vergrößern Digital-Message- und Timer-Einschub für die ELA-Mischverstärker mit Einschubschacht
  • Hintergrundbeleuchtetes DOT-Matrix-Display mit 2x8 Zeichen
  • DCF-77 synchronisierte Uhr (Funkuhr) für zeitgesteuerte Durchsagen
  • Interner Speicher für bis zu 26 Audiodateien
  • Audiodateien können über integriertem Micro-SD-Kartenleser in den internen Speicher kopiert werden
  • 6 Speicher direkt über Tasten am Gerät oder per Kommandomikrofon PA-1120RC bzw. PA-6000RC und PA-1120DMT abrufbar
  • Frontseitiger 3,5-mm-Klinkenanschluss zur Aufnahme von Mikrofon- oder Line-Signalen
  • Bis zu 20 Ereignisse pro Tag programmierbar



Preis pro Stück   (Art.-Nr. mo-174580) EUR 498,00 ohne MwSt: € 418.49 / $ 498.00
