Accuton

Thiel & Partner versteht es aus Aluminiumoxid Lautsprechermembranen zu fertigen.

Der einzigartige elektro-chemische Produktionsprozess sorgt für eine sehr dünne, formstabile Membran aus Al2O3 (Aluminiumoxid), das sich in einem Kristallgitter anordnet, das eine hohe interne Dämpfung aufweist, was für ein derart hartes Material ungewöhnlich, für den Lautsprecher aber gerade wichtig ist. Da die Fertigung durch Aufoxidation von Aluminium zur porösen Aluminiumoxidmembran geschieht, ist die Membran nahezu ideal:

Diese Eigenschaften führen zu geringer Klangverfärbung und zu geringen nichtlinearen Verzerrungen.

Neben Aluminiumoxid-Membranen stellt Thiel und Partner auch Membranen aus Aluminium (Passivmembranen) aus Diamant (Hochtöner) oder aus Sandwich-Konstruktionen (Tieftöner der S-Reihe) her.

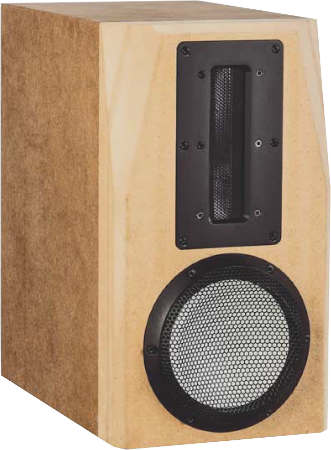

Zu unseren Bauvorschlägen mit Accuton Lautsprechern.




Hochtöner

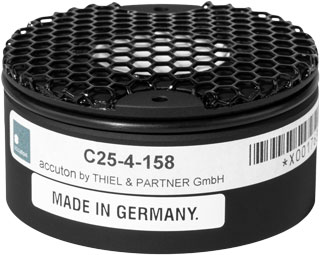

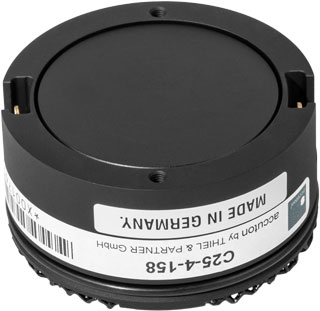

Accuton C25-4-158

Accuton C25-4-158

Best.-Nr.: T-c25-4-158

EUR 569,00 ohne MwSt: € 478.15 / $ 502.06

28 mm Hochtöner mit Keramik-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an. Die Unterhangschwingspule bleibt im linearen Betrieb komplett im Magnetfeld.

  • Belastbarkeit (Nenn/Musik) = 100 W
  • Frequenzbereich = 2500-30000 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 93,5 dB (2,83V; 1m)
  • Effektive Membranfläche Sd = 5,94 cm2
  • Durchmesser der Schwingspule = 28 mm
  • Einbaudurchmesser d = 58 mm
  • Aussendurchmesser d = 57,6 mm
  • Einbautiefe (nicht eingefräst) t = 28 mm

Bausätze einblenden wieder ausblenden

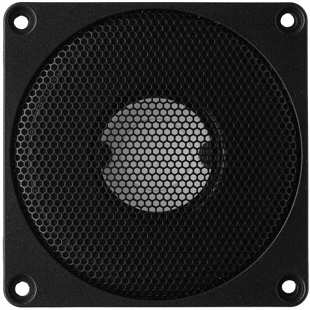

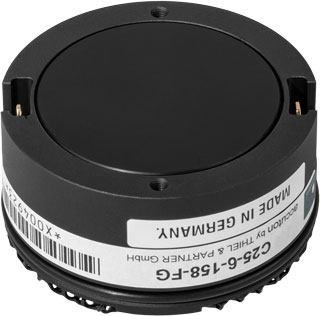

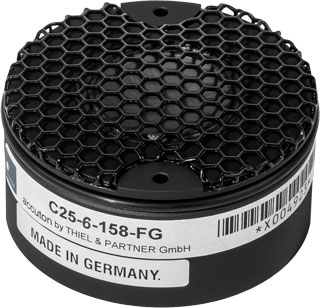

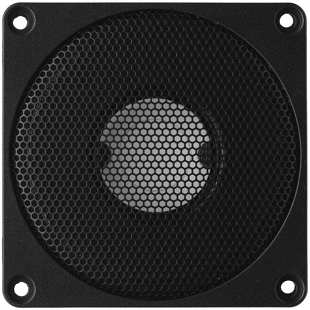

Accuton C25-6-158

Accuton C25-6-158

Best.-Nr.: T-c25-6-158

EUR 549,00 ohne MwSt: € 461.34 / $ 484.41

28 mm Hochtöner mit Keramik-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an. Die Unterhangschwingspule bleibt im linearen Betrieb komplett im Magnetfeld.

  • Belastbarkeit (Nenn/Musik) = 100 W
  • Frequenzbereich = 2500-30000 Hz
  • Resonanzfrequenz fs = 810 Hz
  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 92,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,8 Ohm
  • Kraftfaktor BL = 3,27 N/A
  • Schwingspuleninduktivität L = 0,01 mH
  • Effektive Membranfläche Sd = 5,94 cm2
  • Bewegte Masse incl. Luftlast mms = 0,17 g
  • Freiluftgesamtgüte Qts = 0,62 (Qms=2,68, Qes=0,81)
  • Durchmesser der Schwingspule = 28 mm
  • Lineare Auslenkung xlin = +/- 1,2 mm
  • Einbaudurchmesser d = 58 mm
  • Aussendurchmesser d = 57,6 mm
  • Einbautiefe (nicht eingefräst) t = 28 mm
  • Gewicht m = 0,38 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

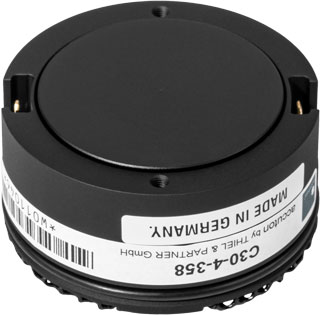

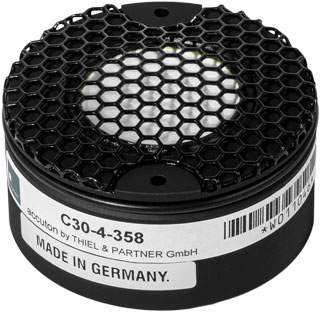

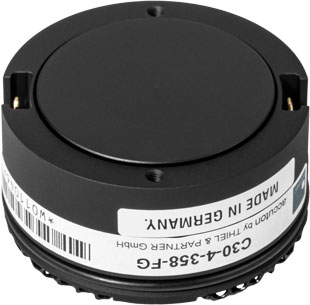

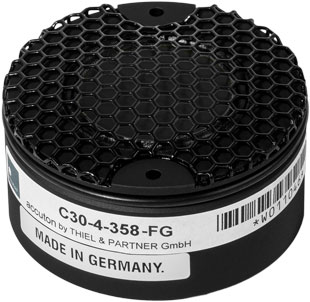

Accuton C30-4-358

Accuton C30-4-358

Best.-Nr.: T-c30-4-358

EUR 625,00 ohne MwSt: € 525.21 / $ 551.47

30 mm Hochtöner mit Keramik-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an. Die Unterhangschwingspule bleibt im linearen Betrieb komplett im Magnetfeld.

  • Belastbarkeit (Nenn/Musik) = 120 W
  • Frequenzbereich = 2500-30000 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 94 dB (2,83V; 1m)
  • Effektive Membranfläche Sd = 8,55 cm2
  • Durchmesser der Schwingspule = 30 mm
  • Einbaudurchmesser d = 58 mm
  • Aussendurchmesser d = 57,6 mm
  • Einbautiefe (nicht eingefräst) t = 28 mm

Bausätze einblenden wieder ausblenden

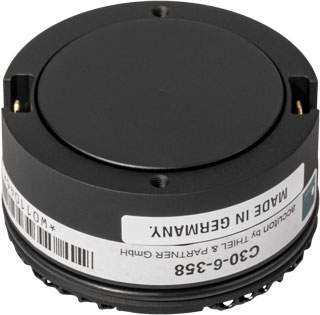

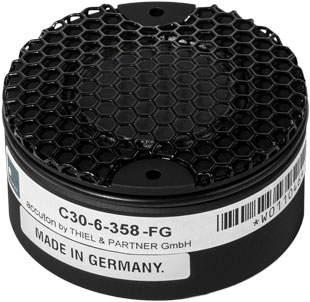

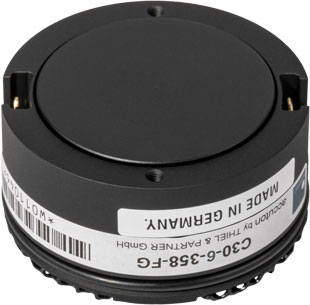

Accuton C30-6-358

Accuton C30-6-358

Best.-Nr.: T-c30-6-358

EUR 605,00 ohne MwSt: € 508.40 / $ 533.82

30 mm Hochtöner mit Keramik-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an. Die Unterhangschwingspule bleibt im linearen Betrieb komplett im Magnetfeld.

  • Belastbarkeit (Nenn/Musik) = 120 W
  • Frequenzbereich = 2500-30000 Hz
  • Resonanzfrequenz fs = 810 Hz
  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 93 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,8 Ohm
  • Kraftfaktor BL = 3,98 N/A
  • Schwingspuleninduktivität L = 0,01 mH
  • Effektive Membranfläche Sd = 8,55 cm2
  • Bewegte Masse incl. Luftlast mms = 0,28 g
  • Freiluftgesamtgüte Qts = 0,61 (Qms=2,54, Qes=0,81)
  • Durchmesser der Schwingspule = 30 mm
  • Lineare Auslenkung xlin = +/- 1,2 mm
  • Einbaudurchmesser d = 58 mm
  • Aussendurchmesser d = 57,6 mm
  • Einbautiefe (nicht eingefräst) t = 28 mm
  • Gewicht m = 0,38 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

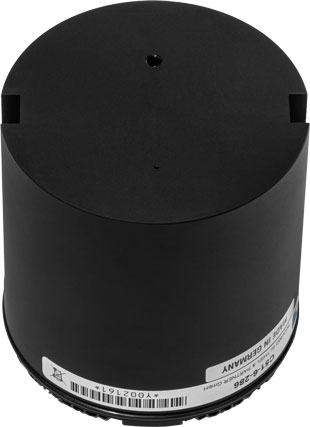

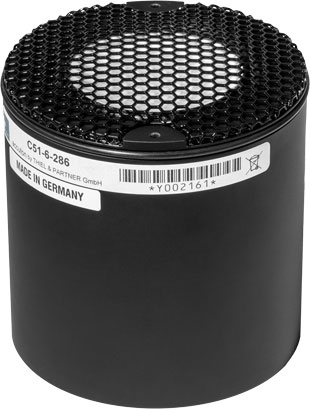

Accuton C51-6-286

Accuton C51-6-286

Best.-Nr.: T-c51-6-286

EUR 867,00 ohne MwSt: € 728.57 / $ 765.00

Hochtöner mit Keramik-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an. Die Unterhangschwingspule bleibt im linearen Betrieb komplett im Magnetfeld.

  • Belastbarkeit (Nenn/Musik) = 120 W
  • Frequenzbereich = 800-10000 Hz
  • Resonanzfrequenz fs = 581 Hz
  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 93 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,6 Ohm
  • Effektive Membranfläche Sd = 24 cm2
  • Freiluftgesamtgüte Qts = 1,21 (Qms=4,86, Qes=1,61)
  • Lineare Auslenkung xlin = +/- 0,8 mm
  • Aussendurchmesser d = 85,6 mm
  • Einbautiefe (nicht eingefräst) t = 87 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden




Mitteltöner

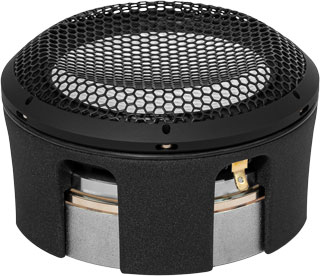

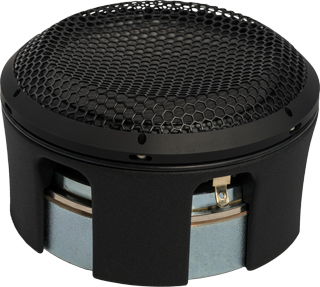

Accuton C90-6-724

Gehäuse-Empfehlung 1:
geschlossene Box mit 3,4 Liter
ab 97/61 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
13,9 Liter BR-Box
mit HP50 der Länge 12 cm
ab 44/38 Hz (-3dB/-8dB).

Accuton C90-6-724

Best.-Nr.: T-c90-6-724

EUR 736,00 ohne MwSt: € 618.49 / $ 649.41

12 cm Tiefmitteltöner mit Keramik-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an. Die Unterhangschwingspule bleibt im linearen Betrieb komplett im Magnetfeld. Er hat eine hinterlüftete Schwingspule.

  • Belastbarkeit (Nenn/Musik) = 100 W
  • Frequenzbereich = 70-5000 Hz
  • Resonanzfrequenz fs = 65 Hz
  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 89 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,8 Ohm
  • Kraftfaktor BL = 6,1 N/A
  • Schwingspuleninduktivität L = 0,14 mH
  • Effektive Membranfläche Sd = 81 cm2
  • Bewegte Masse incl. Luftlast mms = 8,9 g
  • Äquivalentvolumen Vas = 5,1 l
  • Freiluftgesamtgüte Qts = 0,52 (Qms=5,47, Qes=0,58)
  • Durchmesser der Schwingspule = 80 mm
  • Lineare Auslenkung xlin = +/- 4 mm
  • Einbaudurchmesser d = 124 mm
  • Aussendurchmesser d = 123,6 mm
  • Einbautiefe (nicht eingefräst) t = 55 mm
  • Gewicht m = 1,65 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

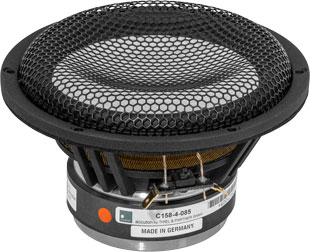

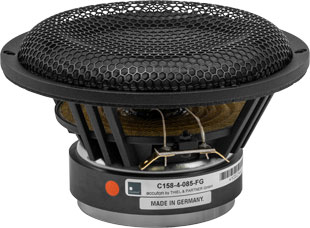

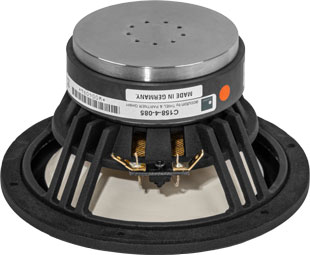

Accuton C158-4-085
großes Bild aufblenden

Accuton C158-4-085

Best.-Nr.: T-c158-4-085

EUR 457,00 ohne MwSt: € 384.03 / $ 403.24

15 cm Tiefmitteltöner mit Keramik-Membran. Er hat eine hinterlüftete Schwingspule.

  • Belastbarkeit (Nenn/Musik) = 100 W
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 90,5 dB (2,83V; 1m)
  • Effektive Membranfläche Sd = 113 cm2
  • Durchmesser der Schwingspule = 25 mm
  • Einbaudurchmesser d = 137 mm
  • Aussendurchmesser d = 158 mm
  • Einbautiefe (nicht eingefräst) t = 82 mm

Bausätze einblenden wieder ausblenden

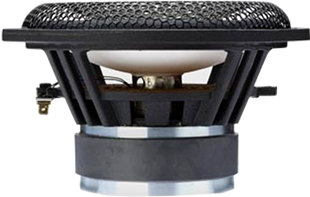

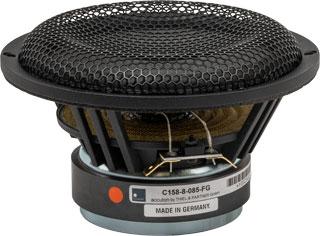

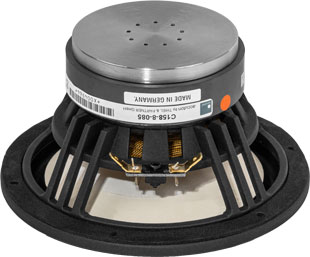

Accuton C158-8-085
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 5,2 Liter
ab 85/54 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
16 Liter BR-Box
mit HP50 der Länge 15 cm
ab 46/36 Hz (-3dB/-8dB).

Accuton C158-8-085

Best.-Nr.: T-c158-8-085

EUR 440,00 ohne MwSt: € 369.75 / $ 388.24

15 cm Tiefmitteltöner mit Keramik-Membran. Er hat eine hinterlüftete Schwingspule.

  • Belastbarkeit (Nenn/Musik) = 100 W
  • Frequenzbereich = 35-3000 Hz
  • Resonanzfrequenz fs = 33 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 87,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 7,8 Ohm
  • Kraftfaktor BL = 7,5 N/A
  • Schwingspuleninduktivität L = 0,54 mH
  • Effektive Membranfläche Sd = 113 cm2
  • Bewegte Masse incl. Luftlast mms = 11,6 g
  • Äquivalentvolumen Vas = 35 l
  • Freiluftgesamtgüte Qts = 0,31 (Qms=4,12, Qes=0,34)
  • Durchmesser der Schwingspule = 25 mm
  • Lineare Auslenkung xlin = +/- 5 mm
  • Einbaudurchmesser d = 137 mm
  • Aussendurchmesser d = 158 mm
  • Einbautiefe (nicht eingefräst) t = 82 mm
  • Gewicht m = 1,65 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

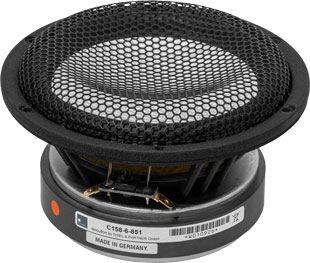

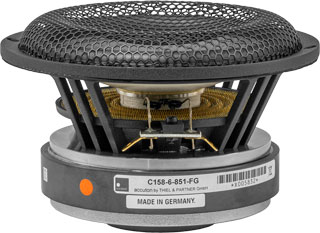

Accuton C158-6-851
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 3,4 Liter
ab 82/52 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
9,6 Liter BR-Box
mit HP50 der Länge 29 cm
ab 46/35 Hz (-3dB/-8dB).

Accuton C158-6-851

Best.-Nr.: T-c158-6-851

EUR 460,00 ohne MwSt: € 386.55 / $ 405.88

15 cm Tiefmitteltöner mit Keramik-Membran. Er hat eine hinterlüftete Schwingspule.

  • Belastbarkeit (Nenn/Musik) = 120 W
  • Frequenzbereich = 30-3000 Hz
  • Resonanzfrequenz fs = 30 Hz
  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 88 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,3 Ohm
  • Kraftfaktor BL = 8,7 N/A
  • Schwingspuleninduktivität L = 0,73 mH
  • Effektive Membranfläche Sd = 113 cm2
  • Bewegte Masse incl. Luftlast mms = 19 g
  • Äquivalentvolumen Vas = 26,4 l
  • Freiluftgesamtgüte Qts = 0,28 (Qms=5,1, Qes=0,3)
  • Durchmesser der Schwingspule = 38 mm
  • Lineare Auslenkung xlin = +/- 5 mm
  • Einbaudurchmesser d = 137 mm
  • Aussendurchmesser d = 158 mm
  • Einbautiefe (nicht eingefräst) t = 84 mm
  • Gewicht m = 2,28 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

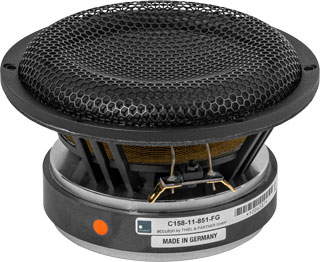

Accuton C158-11-851
großes Bild aufblenden

Accuton C158-11-851

Best.-Nr.: T-c158-11-851

EUR 480,00 ohne MwSt: € 403.36 / $ 423.53

15 cm Tiefmitteltöner mit Keramik-Membran. Er hat eine hinterlüftete Schwingspule.

  • Belastbarkeit (Nenn/Musik) = 120 W
  • Frequenzbereich = 30-3000 Hz
  • Impedanz R = 11 Ohm
  • Kennschalldruck SPL = 87,5 dB (2,83V; 1m)
  • Effektive Membranfläche Sd = 113 cm2
  • Durchmesser der Schwingspule = 38 mm
  • Einbaudurchmesser d = 137 mm
  • Aussendurchmesser d = 158 mm
  • Einbautiefe (nicht eingefräst) t = 84 mm

Bausätze einblenden wieder ausblenden

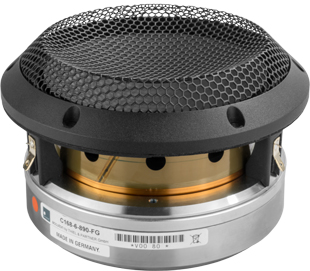

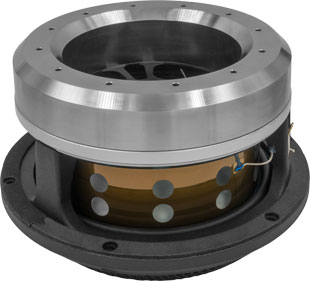

Accuton C168-6-890
großes Bild aufblenden
Accuton C168-6-890
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 5,7 Liter
ab 73/46 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
23 Liter BR-Box
mit HP70 der Länge 28 cm
ab 35/29 Hz (-3dB/-8dB).

Accuton C168-6-890

Best.-Nr.: T-c168-6-890

EUR 1242,00 ohne MwSt: € 1043.70 / $ 1095.88

16 cm Tiefmitteltöner mit Keramik-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an. Die Unterhangschwingspule bleibt im linearen Betrieb komplett im Magnetfeld. Er hat eine hinterlüftete Schwingspule.

  • Belastbarkeit (Nenn/Musik) = 120 W
  • Frequenzbereich = 40-4000 Hz
  • Resonanzfrequenz fs = 41 Hz
  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 87 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,1 Ohm
  • Kraftfaktor BL = 7,5 N/A
  • Schwingspuleninduktivität L = 0,2 mH
  • Effektive Membranfläche Sd = 123 cm2
  • Bewegte Masse incl. Luftlast mms = 21 g
  • Äquivalentvolumen Vas = 15 l
  • Freiluftgesamtgüte Qts = 0,44 (Qms=4,42, Qes=0,49)
  • Durchmesser der Schwingspule = 114 mm
  • Lineare Auslenkung xlin = +/- 5 mm
  • Einbaudurchmesser d = 146 mm
  • Aussendurchmesser d = 168 mm
  • Einbautiefe (nicht eingefräst) t = 78 mm
  • Gewicht m = 1,9 kg

Bausätze einblenden wieder ausblenden

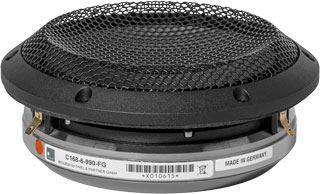

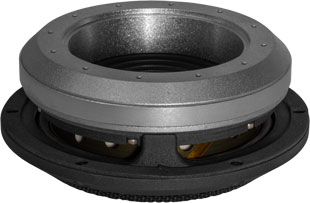

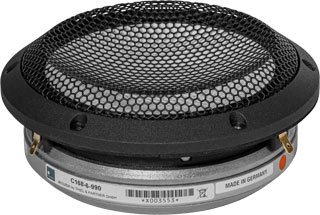

Accuton C168-6-990

Gehäuse-Empfehlung 1:
geschlossene Box mit 0,84 Liter
ab 206/130 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
1,7 Liter BR-Box
mit HP50 der Länge 27 cm
ab 132/98 Hz (-3dB/-8dB).

Accuton C168-6-990

Best.-Nr.: T-c168-6-990

EUR 1242,00 ohne MwSt: € 1043.70 / $ 1095.88

16 cm Mitteltöner mit Keramik-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an. Die Unterhangschwingspule bleibt im linearen Betrieb komplett im Magnetfeld. Er hat eine hinterlüftete Schwingspule.

  • Belastbarkeit (Nenn/Musik) = 120 W
  • Frequenzbereich = 200-6000 Hz
  • Resonanzfrequenz fs = 55 Hz
  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 93 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,4 Ohm
  • Kraftfaktor BL = 11,66 N/A
  • Schwingspuleninduktivität L = 0,06 mH
  • Effektive Membranfläche Sd = 133 cm2
  • Bewegte Masse incl. Luftlast mms = 16,1 g
  • Äquivalentvolumen Vas = 13,1 l
  • Freiluftgesamtgüte Qts = 0,21 (Qms=4,76, Qes=0,22)
  • Durchmesser der Schwingspule = 114 mm
  • Lineare Auslenkung xlin = +/- 3 mm
  • Einbaudurchmesser d = 147 mm
  • Aussendurchmesser d = 168 mm
  • Einbautiefe (nicht eingefräst) t = 49,5 mm
  • Gewicht m = 1,9 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

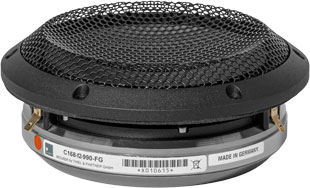

Accuton C168-12-990

Accuton C168-12-990

Best.-Nr.: T-c168-12-990

EUR 1260,00 ohne MwSt: € 1058.82 / $ 1111.76

16 cm Mitteltöner mit Keramik-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an. Die Unterhangschwingspule bleibt im linearen Betrieb komplett im Magnetfeld. Er hat eine hinterlüftete Schwingspule.

  • Belastbarkeit (Nenn/Musik) = 120 W
  • Frequenzbereich = 200-6000 Hz
  • Impedanz R = 12 Ohm
  • Kennschalldruck SPL = 91 dB (2,83V; 1m)
  • Effektive Membranfläche Sd = 133 cm2
  • Durchmesser der Schwingspule = 114 mm
  • Einbaudurchmesser d = 147 mm
  • Aussendurchmesser d = 168 mm
  • Einbautiefe (nicht eingefräst) t = 49,5 mm

Bausätze einblenden wieder ausblenden

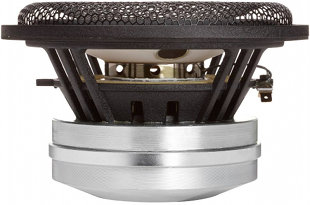

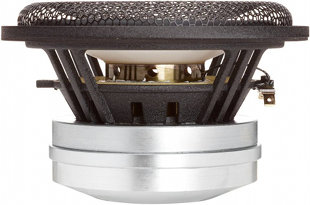

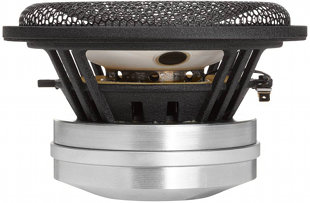

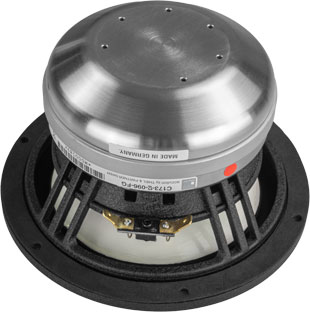

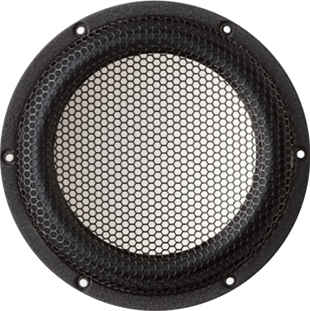

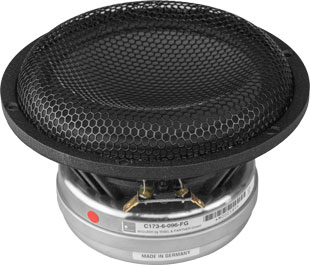

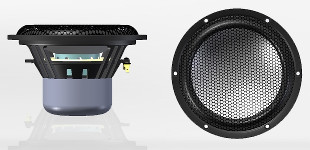

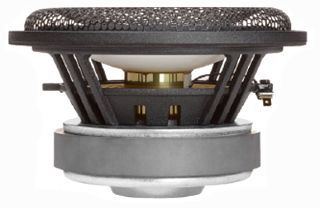

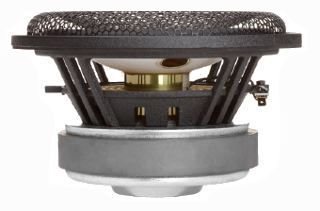

Accuton C173-6-096
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,2 Liter
ab 179/113 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
1,9 Liter BR-Box
mit HP50 der Länge 34 cm
ab 126/93 Hz (-3dB/-8dB).

Accuton C173-6-096

Best.-Nr.: T-c173-6-096

EUR 1141,00 ohne MwSt: € 958.82 / $ 1006.76

16 cm Tiefmitteltöner mit Keramik-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an. Die Unterhangschwingspule bleibt im linearen Betrieb komplett im Magnetfeld. Er hat eine hinterlüftete Schwingspule.

  • Belastbarkeit (Nenn/Musik) = 120 W
  • Frequenzbereich = 40-3000 Hz
  • Resonanzfrequenz fs = 39 Hz
  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 93 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,61 Ohm
  • Kraftfaktor BL = 11,5 N/A
  • Schwingspuleninduktivität L = 0,25 mH
  • Effektive Membranfläche Sd = 130 cm2
  • Bewegte Masse incl. Luftlast mms = 14,5 g
  • Äquivalentvolumen Vas = 28 l
  • Freiluftgesamtgüte Qts = 0,17 (Qms=3,9, Qes=0,18)
  • Durchmesser der Schwingspule = 55 mm
  • Lineare Auslenkung xlin = +/- 5 mm
  • Einbaudurchmesser d = 145,60 mm
  • Aussendurchmesser d = 173 mm
  • Einbautiefe (nicht eingefräst) t = 96,35 mm
  • Gewicht m = 3,44 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Accuton C173-12-096
großes Bild aufblenden

Accuton C173-12-096

Best.-Nr.: T-c173-12-096

EUR 1160,00 ohne MwSt: € 974.79 / $ 1023.53

16 cm Tiefmitteltöner mit Keramik-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an. Die Unterhangschwingspule bleibt im linearen Betrieb komplett im Magnetfeld. Er hat eine hinterlüftete Schwingspule.

  • Belastbarkeit (Nenn/Musik) = 120 W
  • Frequenzbereich = 40-3000 Hz
  • Impedanz R = 12 Ohm
  • Kennschalldruck SPL = 90 dB (2,83V; 1m)
  • Effektive Membranfläche Sd = 130 cm2
  • Durchmesser der Schwingspule = 55 mm
  • Einbaudurchmesser d = 145,60 mm
  • Aussendurchmesser d = 173 mm
  • Einbautiefe (nicht eingefräst) t = 96,35 mm

Bausätze einblenden wieder ausblenden

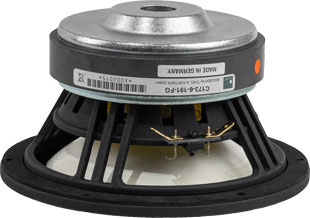

Accuton C173-6-191
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 5,3 Liter
ab 82/52 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
16 Liter BR-Box
mit HP50 der Länge 15 cm
ab 44/34 Hz (-3dB/-8dB).

Accuton C173-6-191

Best.-Nr.: T-c173-6-191

EUR 477,00 ohne MwSt: € 400.84 / $ 420.88

16 cm Tiefmitteltöner mit Keramik-Membran. Er hat eine hinterlüftete Schwingspule.

  • Belastbarkeit (Nenn/Musik) = 120 W
  • Frequenzbereich = 33-2500 Hz
  • Resonanzfrequenz fs = 33 Hz
  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 88 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,8 Ohm
  • Kraftfaktor BL = 8,5 N/A
  • Schwingspuleninduktivität L = 0,7 mH
  • Effektive Membranfläche Sd = 130 cm2
  • Bewegte Masse incl. Luftlast mms = 18 g
  • Äquivalentvolumen Vas = 33 l
  • Freiluftgesamtgüte Qts = 0,31 (Qms=5,3, Qes=0,33)
  • Durchmesser der Schwingspule = 38 mm
  • Lineare Auslenkung xlin = +/- 5 mm
  • Einbaudurchmesser d = 145,6 mm
  • Aussendurchmesser d = 173 mm
  • Einbautiefe (nicht eingefräst) t = 94,5 mm
  • Gewicht m = 2,28 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

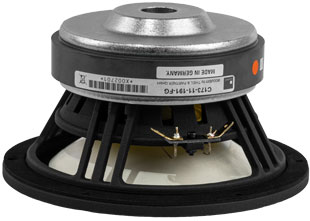

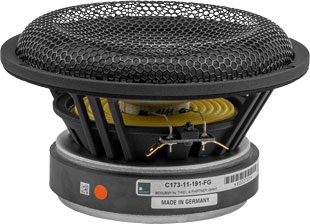

Accuton C173-11-191
großes Bild aufblenden

Accuton C173-11-191

Best.-Nr.: T-c173-11-191

EUR 493,00 ohne MwSt: € 414.29 / $ 435.00

16 cm Tiefmitteltöner mit Keramik-Membran. Er hat eine hinterlüftete Schwingspule.

  • Belastbarkeit (Nenn/Musik) = 120 W
  • Frequenzbereich = 33-2500 Hz
  • Impedanz R = 11 Ohm
  • Kennschalldruck SPL = 86 dB (2,83V; 1m)
  • Effektive Membranfläche Sd = 130 cm2
  • Durchmesser der Schwingspule = 38 mm
  • Lineare Auslenkung xlin = +/- 5 mm
  • Einbaudurchmesser d = 145,6 mm
  • Aussendurchmesser d = 173 mm
  • Einbautiefe (nicht eingefräst) t = 94,5 mm
  • Gewicht m = 2,28 kg

Bausätze einblenden wieder ausblenden




Tieftöner

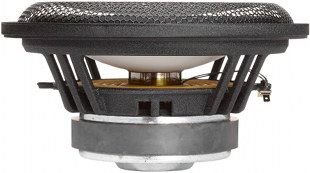

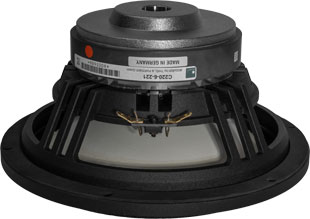

Accuton C220-6-221
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 19 Liter
ab 59/37 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
69 Liter BR-Box
mit HP100 der Länge 30 cm
ab 30/24 Hz (-3dB/-8dB).

Accuton C220-6-221

Best.-Nr.: T-c220-6-221

EUR 697,00 ohne MwSt: € 585.71 / $ 615.00

21 cm Tieftöner mit Keramik-Membran. Er hat eine hinterlüftete Schwingspule.

  • Belastbarkeit (Nenn/Musik) = 150 W
  • Frequenzbereich = 32-2000 Hz
  • Resonanzfrequenz fs = 28 Hz
  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 88 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,8 Ohm
  • Kraftfaktor BL = 8,9 N/A
  • Schwingspuleninduktivität L = 0,8 mH
  • Effektive Membranfläche Sd = 227 cm2
  • Bewegte Masse incl. Luftlast mms = 30,9 g
  • Äquivalentvolumen Vas = 79 l
  • Freiluftgesamtgüte Qts = 0,37 (Qms=7,4, Qes=0,39)
  • Durchmesser der Schwingspule = 38 mm
  • Lineare Auslenkung xlin = +/- 5 mm
  • Einbaudurchmesser d = 190,5 mm
  • Aussendurchmesser d = 220 mm
  • Einbautiefe (nicht eingefräst) t = 105 mm
  • Gewicht m = 2,10 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Accuton C220-11-221
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 26 Liter
ab 51/32 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
98 Liter BR-Box
mit HP100 der Länge 28 cm
ab 25/20 Hz (-3dB/-8dB).

Accuton C220-11-221

Best.-Nr.: T-c220-11-221

EUR 715,00 ohne MwSt: € 600.84 / $ 630.88

21 cm Tieftöner mit Keramik-Membran. Er hat eine hinterlüftete Schwingspule.

  • Belastbarkeit (Nenn/Musik) = 150 W
  • Frequenzbereich = 32-2000 Hz
  • Resonanzfrequenz fs = 25,2 Hz
  • Impedanz R = 11 Ohm
  • Kennschalldruck SPL = 86 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 10,9 Ohm
  • Kraftfaktor BL = 11,1 N/A
  • Schwingspuleninduktivität L = 1,2 mH
  • Effektive Membranfläche Sd = 227 cm2
  • Bewegte Masse incl. Luftlast mms = 30,6 g
  • Äquivalentvolumen Vas = 95 l
  • Freiluftgesamtgüte Qts = 0,4 (Qms=6,74, Qes=0,43)
  • Durchmesser der Schwingspule = 38 mm
  • Lineare Auslenkung xlin = +/- 5 mm
  • Einbaudurchmesser d = 190,5 mm
  • Aussendurchmesser d = 220 mm
  • Einbautiefe (nicht eingefräst) t = 105 mm
  • Gewicht m = 2,10 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

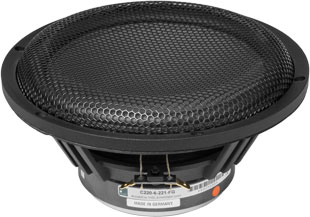

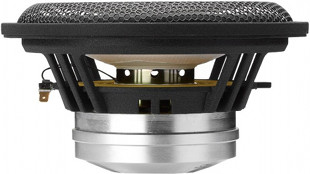

Accuton C220-6-222
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 6 Liter
ab 99/62 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
10,8 Liter BR-Box
mit HP70 der Länge 35 cm
ab 66/49 Hz (-3dB/-8dB).

Accuton C220-6-222

Best.-Nr.: T-c220-6-222

EUR 1413,00 ohne MwSt: € 1187.39 / $ 1246.76

21 cm Tieftöner mit Keramik-Membran. Er hat eine hinterlüftete Schwingspule.

  • Belastbarkeit (Nenn/Musik) = 150 W
  • Frequenzbereich = 32-2500 Hz
  • Resonanzfrequenz fs = 24 Hz
  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 93 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,7 Ohm
  • Kraftfaktor BL = 11,5 N/A
  • Schwingspuleninduktivität L = 0,42 mH
  • Effektive Membranfläche Sd = 224 cm2
  • Bewegte Masse incl. Luftlast mms = 27 g
  • Äquivalentvolumen Vas = 115 l
  • Freiluftgesamtgüte Qts = 0,19 (Qms=4,4, Qes=0,20)
  • Durchmesser der Schwingspule = 55 mm
  • Lineare Auslenkung xlin = +/- 5 mm
  • Einbaudurchmesser d = 190,5 mm
  • Aussendurchmesser d = 220 mm
  • Einbautiefe (nicht eingefräst) t = 107 mm
  • Gewicht m = 3,8 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

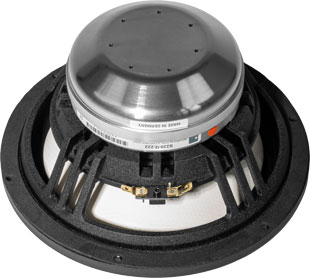

Accuton C220-12-222
großes Bild aufblenden

Accuton C220-12-222

Best.-Nr.: T-c220-12-222

EUR 1430,00 ohne MwSt: € 1201.68 / $ 1261.76

21 cm Tieftöner mit Keramik-Membran. Er hat eine hinterlüftete Schwingspule.

  • Belastbarkeit (Nenn/Musik) = 150 W
  • Frequenzbereich = 32-2500 Hz
  • Impedanz R = 12 Ohm
  • Kennschalldruck SPL = 90 dB (2,83V; 1m)
  • Effektive Membranfläche Sd = 224 cm2
  • Durchmesser der Schwingspule = 55 mm
  • Lineare Auslenkung xlin = +/- 5 mm
  • Einbaudurchmesser d = 190,5 mm
  • Aussendurchmesser d = 220 mm
  • Einbautiefe (nicht eingefräst) t = 107 mm

Bausätze einblenden wieder ausblenden

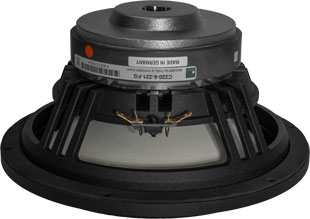

Accuton C220-6-227

Best.-Nr.: T-c220-6-227

EUR 1127,00 ohne MwSt: € 947.06 / $ 994.41

21 cm Tieftöner mit Keramik-Membran. Er hat eine hinterlüftete Schwingspule.

  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 89 dB (2,83V; 1m)
  • Einbaudurchmesser d = 190,5 mm
  • Aussendurchmesser d = 220 mm

Bausätze einblenden wieder ausblenden

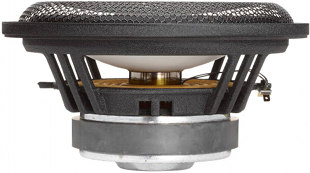

Accuton C220-11-227

Best.-Nr.: T-c220-11-227

EUR 1144,00 ohne MwSt: € 961.34 / $ 1009.41

21 cm Tieftöner mit Keramik-Membran. Er hat eine hinterlüftete Schwingspule.

  • Impedanz R = 11 Ohm
  • Kennschalldruck SPL = 87 dB (2,83V; 1m)
  • Einbaudurchmesser d = 190,5 mm
  • Aussendurchmesser d = 220 mm

Bausätze einblenden wieder ausblenden

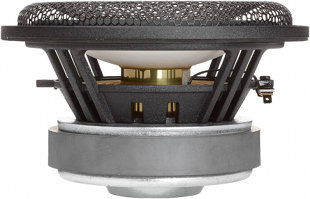

Accuton S220-6-221
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 26 Liter
ab 46/29 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
93 Liter BR-Box
mit HP100 der Länge 39 cm
ab 23/18 Hz (-3dB/-8dB).

Accuton S220-6-221

Best.-Nr.: T-s220-6-221

EUR 671,00 ohne MwSt: € 563.87 / $ 592.06

21 cm Tieftöner mit Sandwich-Membran. Er hat eine hinterlüftete Schwingspule.

  • Belastbarkeit (Nenn/Musik) = 150 W
  • Frequenzbereich = 31-1000 Hz
  • Resonanzfrequenz fs = 21 Hz
  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 88 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,8 Ohm
  • Kraftfaktor BL = 8,9 N/A
  • Schwingspuleninduktivität L = 0,8 mH
  • Effektive Membranfläche Sd = 227 cm2
  • Bewegte Masse incl. Luftlast mms = 33,6 g
  • Äquivalentvolumen Vas = 116 l
  • Freiluftgesamtgüte Qts = 0,36 (Qms=6,6, Qes=0,38)
  • Durchmesser der Schwingspule = 38 mm
  • Lineare Auslenkung xlin = +/- 5 mm
  • Einbaudurchmesser d = 190,5 mm
  • Aussendurchmesser d = 220 mm
  • Einbautiefe (nicht eingefräst) t = 105 mm
  • Gewicht m = 2,10 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

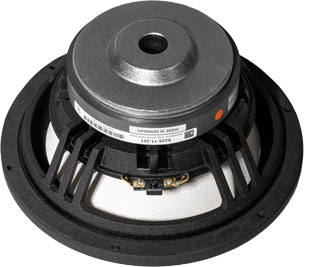

Accuton S220-11-221
großes Bild aufblenden

Accuton S220-11-221

Best.-Nr.: T-s220-11-221

EUR 690,00 ohne MwSt: € 579.83 / $ 608.82

21 cm Tieftöner mit Sandwich-Membran. Er hat eine hinterlüftete Schwingspule.

  • Belastbarkeit (Nenn/Musik) = 150 W
  • Frequenzbereich = 31-1000 Hz
  • Impedanz R = 11 Ohm
  • Kennschalldruck SPL = 86 dB (2,83V; 1m)
  • Effektive Membranfläche Sd = 227 cm2
  • Durchmesser der Schwingspule = 38 mm
  • Lineare Auslenkung xlin = +/- 5 mm
  • Einbaudurchmesser d = 190,5 mm
  • Aussendurchmesser d = 220 mm
  • Einbautiefe (nicht eingefräst) t = 105 mm

Bausätze einblenden wieder ausblenden

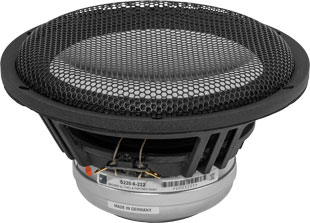

Accuton S220-6-222
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 8,1 Liter
ab 82/52 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
15 Liter BR-Box
mit HP70 der Länge 36 cm
ab 54/40 Hz (-3dB/-8dB).

Accuton S220-6-222

Best.-Nr.: T-s220-6-222

EUR 1380,00 ohne MwSt: € 1159.66 / $ 1217.65

21 cm Tieftöner mit Sandwich-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an. Er hat eine hinterlüftete Schwingspule.

  • Belastbarkeit (Nenn/Musik) = 150 W
  • Frequenzbereich = 31-1000 Hz
  • Resonanzfrequenz fs = 21 Hz
  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 91,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,7 Ohm
  • Kraftfaktor BL = 11,5 N/A
  • Schwingspuleninduktivität L = 0,42 mH
  • Effektive Membranfläche Sd = 224 cm2
  • Bewegte Masse incl. Luftlast mms = 30 g
  • Äquivalentvolumen Vas = 139 l
  • Freiluftgesamtgüte Qts = 0,2 (Qms=4,4, Qes=0,21)
  • Durchmesser der Schwingspule = 55 mm
  • Lineare Auslenkung xlin = +/- 5 mm
  • Einbaudurchmesser d = 190,5 mm
  • Aussendurchmesser d = 220 mm
  • Einbautiefe (nicht eingefräst) t = 107 mm
  • Gewicht m = 3,8 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Accuton S220-12-222
großes Bild aufblenden

Accuton S220-12-222

Best.-Nr.: T-s220-12-222

EUR 1400,00 ohne MwSt: € 1176.47 / $ 1235.29

21 cm Tieftöner mit Sandwich-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an. Er hat eine hinterlüftete Schwingspule.

  • Belastbarkeit (Nenn/Musik) = 150 W
  • Frequenzbereich = 31-1000 Hz
  • Impedanz R = 12 Ohm
  • Kennschalldruck SPL = 89 dB (2,83V; 1m)
  • Effektive Membranfläche Sd = 224 cm2
  • Durchmesser der Schwingspule = 55 mm
  • Lineare Auslenkung xlin = +/- 5 mm
  • Einbaudurchmesser d = 190,5 mm
  • Aussendurchmesser d = 220 mm
  • Einbautiefe (nicht eingefräst) t = 107 mm

Bausätze einblenden wieder ausblenden

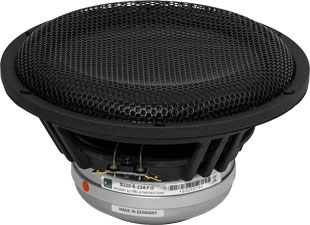

Accuton S220-6-224-FG4
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 7,6 Liter
ab 90/57 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
16 Liter BR-Box
mit HP70 der Länge 27 cm
ab 57/42 Hz (-3dB/-8dB).

Accuton S220-6-224-FG4

Best.-Nr.: T-s220-6-224-fg

EUR 1041,00 ohne MwSt: € 874.79 / $ 918.53

21 cm Tieftöner mit Sandwich-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an. Er hat eine hinterlüftete Schwingspule.

  • Belastbarkeit (Nenn/Musik) = 150 W
  • Frequenzbereich = 31-800 Hz
  • Resonanzfrequenz fs = 25,06 Hz
  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 91,54 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,26 Ohm
  • Kraftfaktor BL = 10,86 N/A
  • Schwingspuleninduktivität L = 0,49 mH
  • Effektive Membranfläche Sd = 227 cm2
  • Bewegte Masse incl. Luftlast mms = 27,27 g
  • Äquivalentvolumen Vas = 108,2 l
  • Freiluftgesamtgüte Qts = 0,22 (Qms=4,0087, Qes=0,228)
  • Durchmesser der Schwingspule = 55 mm
  • Lineare Auslenkung xlin = +/- 5 mm
  • Einbaudurchmesser d = 190,5 mm
  • Aussendurchmesser d = 220 mm
  • Einbautiefe (nicht eingefräst) t = 107 mm

Bausätze einblenden wieder ausblenden




Subwoofer

Accuton AS168-9-470

Gehäuse-Empfehlung 1:
geschlossene Box mit 7 Liter
ab 62/39 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
24 Liter BR-Box
mit HP50 der Länge 20 cm
ab 32/25 Hz (-3dB/-8dB).

Accuton AS168-9-470

Best.-Nr.: T-as168-9-470

EUR 809,00 ohne MwSt: € 679.83 / $ 713.82

16 cm Tieftöner mit Sandwich-Membran. Er hat eine hinterlüftete Schwingspule.

  • Belastbarkeit (Nenn/Musik) = 250 W
  • Frequenzbereich = 35-1000 Hz
  • Resonanzfrequenz fs = 27 Hz
  • Impedanz R = 9 Ohm
  • Kennschalldruck SPL = 84 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 9 Ohm
  • Kraftfaktor BL = 12,1 N/A
  • Schwingspuleninduktivität L = 1 mH
  • Effektive Membranfläche Sd = 161 cm2
  • Bewegte Masse incl. Luftlast mms = 36 g
  • Äquivalentvolumen Vas = 35,5 l
  • Freiluftgesamtgüte Qts = 0,35 (Qms=4,35, Qes=0,38)
  • Durchmesser der Schwingspule = 47 mm
  • Lineare Auslenkung xlin = +/- 8 mm
  • Einbaudurchmesser d = 148 mm
  • Aussendurchmesser d = 168 mm
  • Einbautiefe (nicht eingefräst) t = 118 mm
  • Gewicht m = 4,2 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

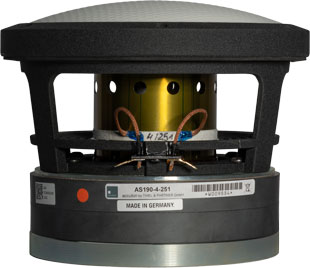

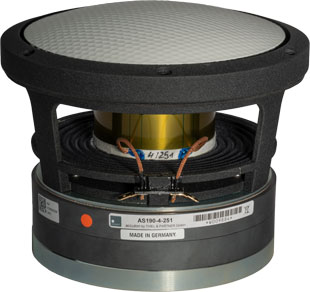

Accuton AS190-4-251

Accuton AS190-4-251

Best.-Nr.: T-as190-4-251

- nicht lieferbar (_)

Tieftöner mit Sandwich-Membran. Er hat eine hinterlüftete Schwingspule.

  • Frequenzbereich = 30-1000 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 86 dB (2,83V; 1m)
  • Effektive Membranfläche Sd = 202 cm2
  • Durchmesser der Schwingspule = 78 mm
  • Einbautiefe (nicht eingefräst) t = 137 mm

Bausätze einblenden wieder ausblenden

Accuton AS190-9-251

Gehäuse-Empfehlung 1:
geschlossene Box mit 10,1 Liter
ab 60/38 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
40 Liter BR-Box
mit HP70 der Länge 23 cm
ab 29/24 Hz (-3dB/-8dB).

Accuton AS190-9-251

Best.-Nr.: T-as190-9-251

- nicht lieferbar (_)

18 cm Tieftöner mit Sandwich-Membran. Er hat eine hinterlüftete Schwingspule.

  • Belastbarkeit (Nenn/Musik) = 250 W
  • Frequenzbereich = 30-1000 Hz
  • Resonanzfrequenz fs = 33,4 Hz
  • Impedanz R = 9 Ohm
  • Kennschalldruck SPL = 84 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 8,6 Ohm
  • Kraftfaktor BL = 13,5 N/A
  • Schwingspuleninduktivität L = 1,05 mH
  • Effektive Membranfläche Sd = 202 cm2
  • Bewegte Masse incl. Luftlast mms = 49,4 g
  • Äquivalentvolumen Vas = 26,7 l
  • Freiluftgesamtgüte Qts = 0,44 (Qms=4,75, Qes=0,49)
  • Durchmesser der Schwingspule = 78 mm
  • Lineare Auslenkung xlin = +/- 9 mm
  • Einbaudurchmesser d = 170 mm
  • Aussendurchmesser d = 190 mm
  • Einbautiefe (nicht eingefräst) t = 137 mm
  • Gewicht m = 7 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

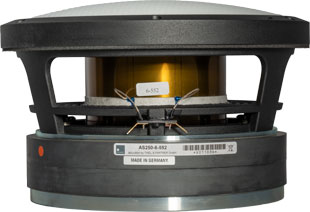

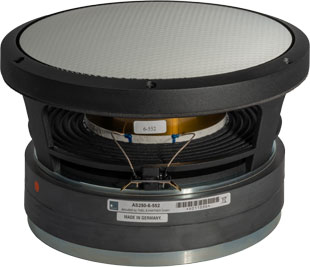

Accuton AS250-6-552

Accuton AS250-6-552

Best.-Nr.: T-as250-6-552

EUR 2001,00 ohne MwSt: € 1681.51 / $ 1765.59

Tieftöner mit Sandwich-Membran. Er hat eine hinterlüftete Schwingspule.

  • Belastbarkeit (Nenn/Musik) = 300 W
  • Frequenzbereich = 20-600 Hz
  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 88 dB (2,83V; 1m)
  • Effektive Membranfläche Sd = 382 cm2
  • Durchmesser der Schwingspule = 114 mm
  • Einbautiefe (nicht eingefräst) t = 141 mm

Bausätze einblenden wieder ausblenden

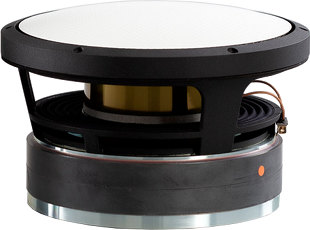

Accuton AS250-8-552

Gehäuse-Empfehlung 1:
geschlossene Box mit 25 Liter
ab 49/31 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
87 Liter BR-Box
mit HP100 der Länge 36 cm
ab 25/20 Hz (-3dB/-8dB).

Accuton AS250-8-552

Best.-Nr.: T-as250-8-552

EUR 1775,96 ohne MwSt: € 1492.40 / $ 1567.02

24 cm Tieftöner mit Sandwich-Membran. Er hat eine hinterlüftete Schwingspule.

  • Belastbarkeit (Nenn/Musik) = 300 W
  • Frequenzbereich = 20-600 Hz
  • Resonanzfrequenz fs = 22 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 87 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 7,3 Ohm
  • Kraftfaktor BL = 15,1 N/A
  • Schwingspuleninduktivität L = 0,67 mH
  • Effektive Membranfläche Sd = 382 cm2
  • Bewegte Masse incl. Luftlast mms = 92 g
  • Äquivalentvolumen Vas = 119 l
  • Freiluftgesamtgüte Qts = 0,35 (Qms=5, Qes=0,38)
  • Durchmesser der Schwingspule = 114 mm
  • Lineare Auslenkung xlin = +/- 9 mm
  • Einbaudurchmesser d = 230 mm
  • Aussendurchmesser d = 250 mm
  • Einbautiefe (nicht eingefräst) t = 141 mm
  • Gewicht m = 11,5 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

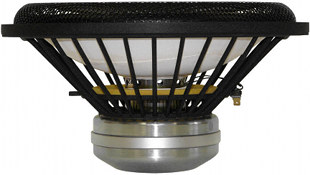

Accuton S280-6-282
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 25 Liter
ab 59/37 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
65 Liter BR-Box
mit HP100 der Länge 33 cm
ab 34/26 Hz (-3dB/-8dB).

Accuton S280-6-282

Best.-Nr.: T-s280-6-282

auf Anfrage

27 cm Tieftöner mit Sandwich-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an. Er hat eine hinterlüftete Schwingspule. Die Unterhangschwingspule bleibt im linearen Betrieb komplett im Magnetfeld.

  • Belastbarkeit (Nenn/Musik) = 150 W
  • Frequenzbereich = 31-1000 Hz
  • Resonanzfrequenz fs = 20 Hz
  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 91 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,6 Ohm
  • Kraftfaktor BL = 14,1 N/A
  • Schwingspuleninduktivität L = 0,64 mH
  • Effektive Membranfläche Sd = 408 cm2
  • Bewegte Masse incl. Luftlast mms = 65 g
  • Äquivalentvolumen Vas = 226 l
  • Freiluftgesamtgüte Qts = 0,26 (Qms=4,43, Qes=0,28)
  • Durchmesser der Schwingspule = 55 mm
  • Lineare Auslenkung xlin = +/- 6 mm
  • Einbaudurchmesser d = 251,2 mm
  • Aussendurchmesser d = 280 mm
  • Einbautiefe (nicht eingefräst) t = 131,95 mm
  • Gewicht m = 3,80 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Accuton S280-18-282
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 21 Liter
ab 63/40 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
51 Liter BR-Box
mit HP70 der Länge 16 cm
ab 38/28 Hz (-3dB/-8dB).

Accuton S280-18-282

Best.-Nr.: T-s280-18-282

auf Anfrage

27 cm Tieftöner mit Sandwich-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an. Er hat eine hinterlüftete Schwingspule. Die Unterhangschwingspule bleibt im linearen Betrieb komplett im Magnetfeld.

  • Belastbarkeit (Nenn/Musik) = 150 W
  • Frequenzbereich = 31-1000 Hz
  • Resonanzfrequenz fs = 20 Hz
  • Impedanz R = 18 Ohm
  • Kennschalldruck SPL = 87 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 18,5 Ohm
  • Kraftfaktor BL = 23,7 N/A
  • Schwingspuleninduktivität L = 2,25 mH
  • Effektive Membranfläche Sd = 408 cm2
  • Bewegte Masse incl. Luftlast mms = 63 g
  • Äquivalentvolumen Vas = 226 l
  • Freiluftgesamtgüte Qts = 0,26 (Qms=6,74, Qes=0,27)
  • Durchmesser der Schwingspule = 55 mm
  • Lineare Auslenkung xlin = +/- 6 mm
  • Einbaudurchmesser d = 251,2 mm
  • Aussendurchmesser d = 280 mm
  • Einbautiefe (nicht eingefräst) t = 131,95 mm
  • Gewicht m = 3,8 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden




Passivmembranen

Accuton P173
großes Bild aufblenden

Accuton P173

Best.-Nr.: T-p173

EUR 237,00 ohne MwSt: € 199.16 / $ 209.12

16 cm Passivradiator (Passivmembran).

  • Resonanzfrequenz fs = 41 Hz
  • Effektive Membranfläche Sd = 130 cm2
  • Bewegte Masse incl. Luftlast mms = 15 g
  • Äquivalentvolumen Vas = 24 l
  • Einbaudurchmesser d = 145,6 mm
  • Aussendurchmesser d = 173 mm
  • Einbautiefe (nicht eingefräst) t = 62 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

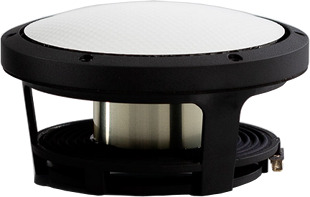

Accuton ASP190

Accuton ASP190

Best.-Nr.: T-asp190

EUR 917,00 ohne MwSt: € 770.59 / $ 809.12

18 cm Passivradiator (Passivmembran).

  • Resonanzfrequenz fs = 33 Hz
  • Effektive Membranfläche Sd = 202 cm2
  • Bewegte Masse incl. Luftlast mms = 50 g
  • Äquivalentvolumen Vas = 27 l
  • Einbaudurchmesser d = 170 mm
  • Aussendurchmesser d = 190 mm
  • Einbautiefe (nicht eingefräst) t = 85 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

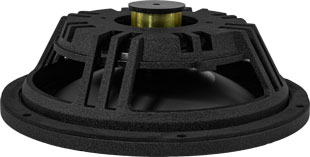

Accuton P220
großes Bild aufblenden

Accuton P220

Best.-Nr.: T-p220

EUR 276,00 ohne MwSt: € 231.93 / $ 243.53

21 cm Passivradiator (Passivmembran).

  • Resonanzfrequenz fs = 41 Hz
  • Effektive Membranfläche Sd = 224 cm2
  • Bewegte Masse incl. Luftlast mms = 23,4 g
  • Äquivalentvolumen Vas = 26,5 l
  • Einbaudurchmesser d = 190,5 mm
  • Aussendurchmesser d = 220 mm
  • Einbautiefe (nicht eingefräst) t = 76 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

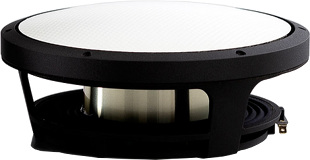

Accuton ASP250

Accuton ASP250

Best.-Nr.: T-asp250

EUR 973,00 ohne MwSt: € 817.65 / $ 858.53

24 cm Passivradiator (Passivmembran).

  • Resonanzfrequenz fs = 22 Hz
  • Effektive Membranfläche Sd = 382 cm2
  • Bewegte Masse incl. Luftlast mms = 93 g
  • Äquivalentvolumen Vas = 119 l
  • Einbaudurchmesser d = 230 mm
  • Aussendurchmesser d = 250 mm
  • Einbautiefe (nicht eingefräst) t = 85 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

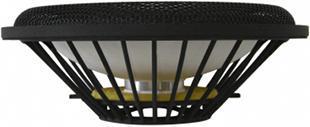

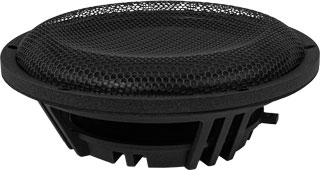

Accuton P280
großes Bild aufblenden

Accuton P280

Best.-Nr.: T-p280

EUR 497,00 ohne MwSt: € 417.65 / $ 438.53

27 cm Passivradiator (Passivmembran).

  • Resonanzfrequenz fs = 21 Hz
  • Effektive Membranfläche Sd = 408 cm2
  • Bewegte Masse incl. Luftlast mms = 63 g
  • Äquivalentvolumen Vas = 226 l
  • Einbaudurchmesser d = 251,2 mm
  • Aussendurchmesser d = 280 mm
  • Einbautiefe (nicht eingefräst) t = 131,95 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden




Auslauftypen


Accuton C25-4-012, Successor: C25-4-158

Best.-Nr.: T-c25-4-012

auf Anfrage

.

  • Impedanz R = 4 Ohm

Bausätze einblenden wieder ausblenden


Accuton C25-6-012, Successor: C25-6-158

Best.-Nr.: T-c25-6-012

auf Anfrage

.

  • Impedanz R = 6 Ohm

Bausätze einblenden wieder ausblenden

Accuton C25-4-013, Successor: C25-4-158
großes Bild aufblenden

Accuton C25-4-013, Successor: C25-4-158

Best.-Nr.: T-c25-4-013

auf Anfrage

16,4 mm Hochtöner mit Keramik-Membran.

  • Belastbarkeit (Nenn/Musik) = 120 W
  • Impedanz R = 4 Ohm
  • Effektive Membranfläche Sd = 5,94 cm2
  • Durchmesser der Schwingspule = 16,4 mm
  • Einbaudurchmesser d = 64 mm
  • Aussendurchmesser d = 82 mm
  • Einbautiefe (nicht eingefräst) t = 67 mm

Bausätze einblenden wieder ausblenden

Accuton C25-6-013, Successor: C25-6-158
großes Bild aufblenden

Accuton C25-6-013, Successor: C25-6-158

Best.-Nr.: T-c25-6-013

auf Anfrage

16,4 mm Hochtöner mit Keramik-Membran.

  • Belastbarkeit (Nenn/Musik) = 120 W
  • Frequenzbereich = 2500-32000 Hz
  • Resonanzfrequenz fs = 1450 Hz
  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 92 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,1 Ohm
  • Kraftfaktor BL = 2,47 N/A
  • Schwingspuleninduktivität L = 0,02 mH
  • Effektive Membranfläche Sd = 5,94 cm2
  • Bewegte Masse incl. Luftlast mms = 0,18 g
  • Freiluftgesamtgüte Qts = 0,54 (Qms=0,80, Qes=1,63)
  • Durchmesser der Schwingspule = 16,4 mm
  • Lineare Auslenkung xlin = +/- 0,15 mm
  • Einbaudurchmesser d = 64 mm
  • Aussendurchmesser d = 82 mm
  • Einbautiefe (nicht eingefräst) t = 67 mm
  • Gewicht m = 0,38 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

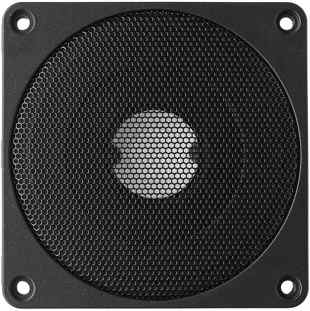

Accuton C30-6-023
großes Bild aufblenden

Accuton C30-6-023

Best.-Nr.: not-available

- nicht lieferbar

19,4 mm Hochtöner mit Keramik-Membran.

  • Belastbarkeit (Nenn/Musik) = 120 W
  • Frequenzbereich = 1800-28000 Hz
  • Resonanzfrequenz fs = 570 Hz
  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 89,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,3 Ohm
  • Kraftfaktor BL = 2,89 N/A
  • Schwingspuleninduktivität L = 0,04 mH
  • Effektive Membranfläche Sd = 8,55 cm2
  • Bewegte Masse incl. Luftlast mms = 0,39 g
  • Freiluftgesamtgüte Qts = 0,4 (Qms=0,65, Qes=1,07)
  • Durchmesser der Schwingspule = 19,4 mm
  • Lineare Auslenkung xlin = +/- 1,1 mm
  • Einbaudurchmesser d = 88 mm
  • Aussendurchmesser d = 106 mm
  • Einbautiefe (nicht eingefräst) t = 67,5 mm
  • Gewicht m = 1,04 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden


Accuton C30-4-024, Successor: C30-4-358

Best.-Nr.: T-c30-4-024

auf Anfrage

19,4 mm Hochtöner mit Keramik-Membran. Eine dünne Schicht Ferrofluid im Luftspalt sorgt für eine gute Kühlung.

  • Belastbarkeit (Nenn/Musik) = 120 W
  • Frequenzbereich = 1800-28000 Hz
  • Impedanz R = 4 Ohm
  • Effektive Membranfläche Sd = 8,55 cm2
  • Durchmesser der Schwingspule = 19,4 mm
  • Einbaudurchmesser d = 64 mm
  • Aussendurchmesser d = 82 mm
  • Einbautiefe (nicht eingefräst) t = 57 mm

Bausätze einblenden wieder ausblenden

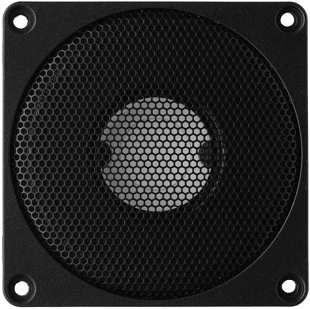

Accuton C30-6-024, Successor: C30-6-358
großes Bild aufblenden

Accuton C30-6-024, Successor: C30-6-358

Best.-Nr.: T-c30-6-024

auf Anfrage

19,4 mm Hochtöner mit Keramik-Membran. Eine dünne Schicht Ferrofluid im Luftspalt sorgt für eine gute Kühlung.

  • Belastbarkeit (Nenn/Musik) = 120 W
  • Frequenzbereich = 1800-28000 Hz
  • Resonanzfrequenz fs = 930 Hz
  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 93 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,0 Ohm
  • Kraftfaktor BL = 3,64 N/A
  • Schwingspuleninduktivität L = 0,03 mH
  • Effektive Membranfläche Sd = 8,55 cm2
  • Bewegte Masse incl. Luftlast mms = 0,4 g
  • Freiluftgesamtgüte Qts = 0,69 (Qms=1,96, Qes=1,06)
  • Durchmesser der Schwingspule = 19,4 mm
  • Lineare Auslenkung xlin = +/- 0,5 mm
  • Einbaudurchmesser d = 64 mm
  • Aussendurchmesser d = 82 mm
  • Einbautiefe (nicht eingefräst) t = 57 mm
  • Gewicht m = 0,44 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

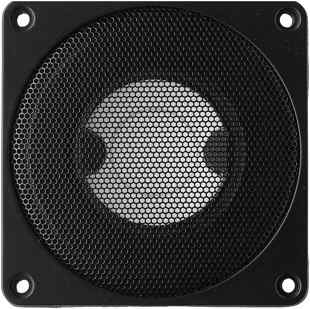

Accuton C50-8-044 (C² 44) without coupling volume e.g. DIY Kit Chorda
großes Bild aufblenden

Accuton C50-8-044 (C² 44) without coupling volume e.g. DIY Kit Chorda

Best.-Nr.: T-c448oV

- nicht lieferbar

30,5 mm Hochtöner mit Keramik-Membran. Eine dünne Schicht Ferrofluid im Luftspalt sorgt für eine gute Kühlung.

  • Belastbarkeit (Nenn/Musik) = 120 W
  • Frequenzbereich = 300-23000 Hz
  • Resonanzfrequenz fs = 260 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 86 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 7,7 Ohm
  • Effektive Membranfläche Sd = 23,8 cm2
  • Freiluftgesamtgüte Qts = 0,62 (Qms=0,95, Qes=1,8)
  • Durchmesser der Schwingspule = 30,5 mm
  • Einbaudurchmesser d = 88 mm
  • Aussendurchmesser d = 106 mm
  • Einbautiefe (nicht eingefräst) t = 33 mm
  • Gewicht m = 0,7 kg

Bausätze einblenden wieder ausblenden

Accuton C50-8-044 (C² 44) - Successor C51-6-286
großes Bild aufblenden

Accuton C50-8-044 (C² 44) - Successor C51-6-286

Best.-Nr.: T-c50-8-044

auf Anfrage

30,5 mm Hochtöner mit Keramik-Membran. Eine dünne Schicht Ferrofluid im Luftspalt sorgt für eine gute Kühlung.

  • Belastbarkeit (Nenn/Musik) = 120 W
  • Frequenzbereich = 800-12000 Hz
  • Resonanzfrequenz fs = 380 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 89 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 8,0 Ohm
  • Kraftfaktor BL = 3,13 N/A
  • Schwingspuleninduktivität L = 0,04 mH
  • Effektive Membranfläche Sd = 23,8 cm2
  • Bewegte Masse incl. Luftlast mms = 1,19 g
  • Freiluftgesamtgüte Qts = 0,74 (Qms=1,08, Qes=2,32)
  • Durchmesser der Schwingspule = 30,5 mm
  • Lineare Auslenkung xlin = +/- 0,75 mm
  • Einbaudurchmesser d = 88 mm
  • Aussendurchmesser d = 106 mm
  • Einbautiefe (nicht eingefräst) t = 67,5 mm
  • Gewicht m = 0,88 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

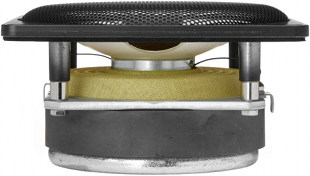

Accuton C90-6-078, Successor: C90-6-724
großes Bild aufblenden

Accuton C90-6-078, Successor: C90-6-724

Best.-Nr.: T-c90-6-078

auf Anfrage

12 cm Mitteltöner mit Keramik-Membran.

  • Belastbarkeit (Nenn/Musik) = 120 W
  • Frequenzbereich = 200-5000 Hz
  • Resonanzfrequenz fs = 100 Hz
  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 88 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,4 Ohm
  • Kraftfaktor BL = 4,3 N/A
  • Schwingspuleninduktivität L = 0,18 mH
  • Effektive Membranfläche Sd = 86 cm2
  • Bewegte Masse incl. Luftlast mms = 6,96 g
  • Äquivalentvolumen Vas = 3,9 l
  • Freiluftgesamtgüte Qts = 0,93 (Qms=2,4, Qes=1,52)
  • Durchmesser der Schwingspule = 38 mm
  • Lineare Auslenkung xlin = +/- 3 mm
  • Einbaudurchmesser d = 111 mm
  • Aussendurchmesser d = 130 mm
  • Einbautiefe (nicht eingefräst) t = 64,5 mm
  • Gewicht m = 1,8 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Accuton C90-6-079, Successor: C90-6-724
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 2,6 Liter
ab 149/94 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
10,4 Liter BR-Box
mit HP50 der Länge 5 cm
ab 67/58 Hz (-3dB/-8dB).

Accuton C90-6-079, Successor: C90-6-724

Best.-Nr.: T-c90-6-079

auf Anfrage

12 cm Mitteltöner mit Keramik-Membran.

  • Belastbarkeit (Nenn/Musik) = 120 W
  • Frequenzbereich = 250-5000 Hz
  • Resonanzfrequenz fs = 105 Hz
  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 87 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,9 Ohm
  • Kraftfaktor BL = 3,84 N/A
  • Schwingspuleninduktivität L = 0,12 mH
  • Effektive Membranfläche Sd = 75 cm2
  • Bewegte Masse incl. Luftlast mms = 5,7 g
  • Äquivalentvolumen Vas = 3,2 l
  • Freiluftgesamtgüte Qts = 0,57 (Qms=0,9, Qes=1,52)
  • Durchmesser der Schwingspule = 38 mm
  • Lineare Auslenkung xlin = +/- 2,6 mm
  • Einbaudurchmesser d = 111 mm
  • Aussendurchmesser d = 130 mm
  • Einbautiefe (nicht eingefräst) t = 64,5 mm
  • Gewicht m = 1,8 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

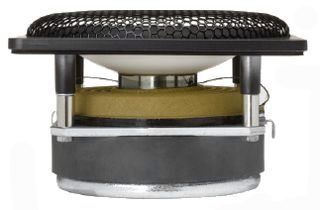

Accuton C90-6-089
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 2,6 Liter
ab 116/73 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
10,8 Liter BR-Box
mit HP50 der Länge 10 cm
ab 54/45 Hz (-3dB/-8dB).

Accuton C90-6-089

Best.-Nr.: not-available

- nicht lieferbar

14 cm Tiefmitteltöner mit Keramik-Membran.

  • Belastbarkeit (Nenn/Musik) = 120 W
  • Frequenzbereich = 70-3000 Hz
  • Resonanzfrequenz fs = 72 Hz
  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 89,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,4 Ohm
  • Kraftfaktor BL = 7,3 N/A
  • Schwingspuleninduktivität L = 0,41 mH
  • Effektive Membranfläche Sd = 83 cm2
  • Bewegte Masse incl. Luftlast mms = 9,4 g
  • Äquivalentvolumen Vas = 5,1 l
  • Freiluftgesamtgüte Qts = 0,48 (Qms=7, Qes=0,52)
  • Durchmesser der Schwingspule = 38 mm
  • Lineare Auslenkung xlin = +/- 4 mm
  • Einbaudurchmesser d = 111 mm
  • Aussendurchmesser d = 130 mm
  • Einbautiefe (nicht eingefräst) t = 64,5 mm
  • Gewicht m = 1,8 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

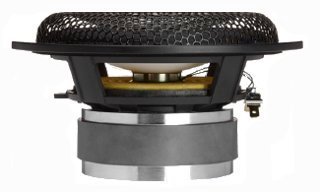

Accuton C153-4-082
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,5 Liter
ab 124/78 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
2,4 Liter BR-Box
mit HP50 der Länge 58 cm
ab 87/65 Hz (-3dB/-8dB).

Accuton C153-4-082

Best.-Nr.: not-available

- nicht lieferbar

14 cm Tiefmitteltöner mit Keramik-Membran. Er hat eine hinterlüftete Schwingspule.

  • Belastbarkeit (Nenn/Musik) = 100 W
  • Frequenzbereich = 40-3000 Hz
  • Resonanzfrequenz fs = 27 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 91 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,3 Ohm
  • Kraftfaktor BL = 5,6 N/A
  • Schwingspuleninduktivität L = 0,39 mH
  • Effektive Membranfläche Sd = 83 cm2
  • Bewegte Masse incl. Luftlast mms = 9,6 g
  • Äquivalentvolumen Vas = 35,5 l
  • Freiluftgesamtgüte Qts = 0,16 (Qms=5,22, Qes=0,17)
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 5 mm
  • Einbaudurchmesser d = 116 mm
  • Aussendurchmesser d = 153 mm
  • Einbautiefe (nicht eingefräst) t = 71 mm
  • Gewicht m = 1,28 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

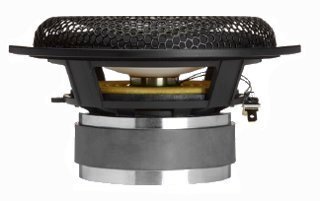

Accuton C153-8-082
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,9 Liter
ab 125/79 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
3,5 Liter BR-Box
mit HP50 der Länge 36 cm
ab 82/61 Hz (-3dB/-8dB).

Accuton C153-8-082

Best.-Nr.: not-available

- nicht lieferbar

14 cm Tiefmitteltöner mit Keramik-Membran. Er hat eine hinterlüftete Schwingspule.

  • Belastbarkeit (Nenn/Musik) = 100 W
  • Frequenzbereich = 40-3000 Hz
  • Resonanzfrequenz fs = 31,8 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 89 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 7,7 Ohm
  • Kraftfaktor BL = 7,4 N/A
  • Schwingspuleninduktivität L = 0,68 mH
  • Effektive Membranfläche Sd = 83 cm2
  • Bewegte Masse incl. Luftlast mms = 7,7 g
  • Äquivalentvolumen Vas = 32 l
  • Freiluftgesamtgüte Qts = 0,2 (Qms=5,8, Qes=0,21)
  • Durchmesser der Schwingspule = 25 mm
  • Lineare Auslenkung xlin = +/- 5 mm
  • Einbaudurchmesser d = 116 mm
  • Aussendurchmesser d = 153 mm
  • Einbautiefe (nicht eingefräst) t = 71 mm
  • Gewicht m = 1,28 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Accuton C173-6-090, Successor: C168-6-990
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,3 Liter
ab 188/119 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
3,1 Liter BR-Box
mit HP50 der Länge 16 cm
ab 114/85 Hz (-3dB/-8dB).

Accuton C173-6-090, Successor: C168-6-990

Best.-Nr.: T-c173-6-090

auf Anfrage

16 cm Mitteltöner mit Keramik-Membran. Er hat eine hinterlüftete Schwingspule.

  • Belastbarkeit (Nenn/Musik) = 120 W
  • Frequenzbereich = 80-3200 Hz
  • Resonanzfrequenz fs = 57 Hz
  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 93 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,61 Ohm
  • Kraftfaktor BL = 11,6 N/A
  • Schwingspuleninduktivität L = 0,19 mH
  • Effektive Membranfläche Sd = 133 cm2
  • Bewegte Masse incl. Luftlast mms = 14 g
  • Äquivalentvolumen Vas = 15,5 l
  • Freiluftgesamtgüte Qts = 0,24 (Qms=3,75, Qes=0,26)
  • Durchmesser der Schwingspule = 55 mm
  • Lineare Auslenkung xlin = +/- 5 mm
  • Einbaudurchmesser d = 145,6 mm
  • Aussendurchmesser d = 173 mm
  • Einbautiefe (nicht eingefräst) t = 96,35 mm
  • Gewicht m = 3,44 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Accuton C173-12-090, Successor: C168-6-990
großes Bild aufblenden

Accuton C173-12-090, Successor: C168-6-990

Best.-Nr.: T-c173-12-090

auf Anfrage

16 cm Mitteltöner mit Keramik-Membran. Er hat eine hinterlüftete Schwingspule.

  • Belastbarkeit (Nenn/Musik) = 120 W
  • Frequenzbereich = 80-3200 Hz
  • Impedanz R = 12 Ohm
  • Effektive Membranfläche Sd = 133 cm2
  • Durchmesser der Schwingspule = 55 mm
  • Einbaudurchmesser d = 145,6 mm
  • Aussendurchmesser d = 173 mm
  • Einbautiefe (nicht eingefräst) t = 96,35 mm

Bausätze einblenden wieder ausblenden

Accuton C173-6-92 (C² 92/6)

Gehäuse-Empfehlung 1:
geschlossene Box mit 17 Liter
ab 56/35 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
66 Liter BR-Box
mit HP70 der Länge 15 cm
ab 27/22 Hz (-3dB/-8dB).

Accuton C173-6-92 (C² 92/6)

Best.-Nr.: T-c2926

- nicht lieferbar

16 cm Tiefmitteltöner mit Keramik-Membran. Er hat eine hinterlüftete Schwingspule.

  • Belastbarkeit (Nenn/Musik) = 130 W
  • Frequenzbereich = 30-3000 Hz
  • Resonanzfrequenz fs = 29 Hz
  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 86,1 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,1 Ohm
  • Kraftfaktor BL = 5,1 N/A
  • Schwingspuleninduktivität L = 0,36 mH
  • Effektive Membranfläche Sd = 133 cm2
  • Bewegte Masse incl. Luftlast mms = 13,8 g
  • Äquivalentvolumen Vas = 54,8 l
  • Freiluftgesamtgüte Qts = 0,42 (Qms=1,44, Qes=0,59)
  • Durchmesser der Schwingspule = 39 mm
  • Lineare Auslenkung xlin = +/- 4 mm
  • Einbaudurchmesser d = 145,6 mm
  • Aussendurchmesser d = 173 mm
  • Gewicht m = 2,45 kg

Bausätze einblenden wieder ausblenden

Accuton C173-8-094
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 3,2 Liter
ab 100/63 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
5,4 Liter BR-Box
mit HP50 der Länge 37 cm
ab 69/51 Hz (-3dB/-8dB).

Accuton C173-8-094

Best.-Nr.: not-available

- nicht lieferbar

16 cm Tiefmitteltöner mit Keramik-Membran. Er hat eine hinterlüftete Schwingspule.

  • Belastbarkeit (Nenn/Musik) = 120 W
  • Frequenzbereich = 32-2500 Hz
  • Resonanzfrequenz fs = 23 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 88,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 8,2 Ohm
  • Kraftfaktor BL = 9,59 N/A
  • Schwingspuleninduktivität L = 0,66 mH
  • Effektive Membranfläche Sd = 130 cm2
  • Bewegte Masse incl. Luftlast mms = 16,3 g
  • Äquivalentvolumen Vas = 68 l
  • Freiluftgesamtgüte Qts = 0,18 (Qms=1,4, Qes=0,21)
  • Durchmesser der Schwingspule = 38 mm
  • Lineare Auslenkung xlin = +/- 5 mm
  • Einbaudurchmesser d = 145,6 mm
  • Aussendurchmesser d = 173 mm
  • Einbautiefe (nicht eingefräst) t = 94,5 mm
  • Gewicht m = 2,28 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Accuton C173-11-095
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 4,7 Liter
ab 80/50 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
13,8 Liter BR-Box
mit HP50 der Länge 21 cm
ab 44/34 Hz (-3dB/-8dB).

Accuton C173-11-095

Best.-Nr.: not-available

- nicht lieferbar

16 cm Tiefmitteltöner mit Keramik-Membran. Er hat eine hinterlüftete Schwingspule.

  • Belastbarkeit (Nenn/Musik) = 120 W
  • Frequenzbereich = 35-2500 Hz
  • Resonanzfrequenz fs = 30 Hz
  • Impedanz R = 11 Ohm
  • Kennschalldruck SPL = 87 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 11 Ohm
  • Kraftfaktor BL = 10,2 N/A
  • Schwingspuleninduktivität L = 1 mH
  • Effektive Membranfläche Sd = 130 cm2
  • Bewegte Masse incl. Luftlast mms = 16 g
  • Äquivalentvolumen Vas = 34 l
  • Freiluftgesamtgüte Qts = 0,3 (Qms=4,23, Qes=0,32)
  • Durchmesser der Schwingspule = 38 mm
  • Lineare Auslenkung xlin = +/- 5 mm
  • Einbaudurchmesser d = 145,6 mm
  • Aussendurchmesser d = 173 mm
  • Einbautiefe (nicht eingefräst) t = 94,5 mm
  • Gewicht m = 2,28 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Accuton C173-6-095-E
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 3,9 Liter
ab 94/59 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
10,7 Liter BR-Box
mit HP50 der Länge 19 cm
ab 53/41 Hz (-3dB/-8dB).

Accuton C173-6-095-E

Best.-Nr.: not-available

- nicht lieferbar

16 cm Tiefmitteltöner mit Keramik-Membran. Er hat eine hinterlüftete Schwingspule.

  • Belastbarkeit (Nenn/Musik) = 120 W
  • Frequenzbereich = 35-2800 Hz
  • Resonanzfrequenz fs = 33 Hz
  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 88 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,8 Ohm
  • Kraftfaktor BL = 8,5 N/A
  • Schwingspuleninduktivität L = 0,7 mH
  • Effektive Membranfläche Sd = 130 cm2
  • Bewegte Masse incl. Luftlast mms = 17,5 g
  • Äquivalentvolumen Vas = 33 l
  • Freiluftgesamtgüte Qts = 0,27 (Qms=4,8, Qes=0,29)
  • Durchmesser der Schwingspule = 38 mm
  • Lineare Auslenkung xlin = +/- 5 mm
  • Einbaudurchmesser d = 145,60 mm
  • Aussendurchmesser d = 173 mm
  • Einbautiefe (nicht eingefräst) t = 94,50 mm
  • Gewicht m = 2,28 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Accuton C173-T6-95 (C² 95/T6)
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 3,9 Liter
ab 94/59 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
10,7 Liter BR-Box
mit HP50 der Länge 19 cm
ab 53/41 Hz (-3dB/-8dB).

Accuton C173-T6-95 (C² 95/T6)

Best.-Nr.: T-c295t6

- nicht lieferbar

16 cm Tiefmitteltöner mit Keramik-Membran. Er hat eine hinterlüftete Schwingspule.

  • Belastbarkeit (Nenn/Musik) = 120 W
  • Frequenzbereich = 35-2500 Hz
  • Resonanzfrequenz fs = 33 Hz
  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 88 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,8 Ohm
  • Kraftfaktor BL = 8,5 N/A
  • Schwingspuleninduktivität L = 0,7 mH
  • Effektive Membranfläche Sd = 130 cm2
  • Bewegte Masse incl. Luftlast mms = 17 g
  • Äquivalentvolumen Vas = 33 l
  • Freiluftgesamtgüte Qts = 0,27 (Qms=4,9, Qes=0,29)
  • Durchmesser der Schwingspule = 38 mm
  • Lineare Auslenkung xlin = +/- 5 mm
  • Einbaudurchmesser d = 145,60 mm
  • Aussendurchmesser d = 173 mm
  • Einbautiefe (nicht eingefräst) t = 94,50 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Accuton C173N-T6-096
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,2 Liter
ab 179/113 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
1,9 Liter BR-Box
mit HP50 der Länge 34 cm
ab 126/93 Hz (-3dB/-8dB).

Accuton C173N-T6-096

Best.-Nr.: T-c173nt6

- nicht lieferbar

16 cm Tiefmitteltöner mit Keramik-Membran. Er hat eine hinterlüftete Schwingspule.

  • Belastbarkeit (Nenn/Musik) = 120 W
  • Frequenzbereich = 40-3000 Hz
  • Resonanzfrequenz fs = 39 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 94 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,61 Ohm
  • Kraftfaktor BL = 11,5 N/A
  • Schwingspuleninduktivität L = 0,25 mH
  • Effektive Membranfläche Sd = 130 cm2
  • Bewegte Masse incl. Luftlast mms = 14,5 g
  • Äquivalentvolumen Vas = 28 l
  • Freiluftgesamtgüte Qts = 0,17 (Qms=3,9, Qes=0,18)
  • Durchmesser der Schwingspule = 55 mm
  • Lineare Auslenkung xlin = +/- 5 mm
  • Einbaudurchmesser d = 145,60 mm
  • Aussendurchmesser d = 173 mm
  • Einbautiefe (nicht eingefräst) t = 96,35 mm
  • Gewicht m = 3,44 kg

Bausätze einblenden wieder ausblenden

Accuton C173-6-096-E
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,2 Liter
ab 165/104 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
2 Liter BR-Box
mit HP50 der Länge 38 cm
ab 117/86 Hz (-3dB/-8dB).

Accuton C173-6-096-E

Best.-Nr.: T-c173-6-096e

auf Anfrage

16 cm Tiefmitteltöner mit Keramik-Membran. Er hat eine hinterlüftete Schwingspule.

  • Belastbarkeit (Nenn/Musik) = 120 W
  • Frequenzbereich = 40-3000 Hz
  • Resonanzfrequenz fs = 36 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 92,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,61 Ohm
  • Kraftfaktor BL = 11,5 N/A
  • Schwingspuleninduktivität L = 0,20 mH
  • Effektive Membranfläche Sd = 130 cm2
  • Bewegte Masse incl. Luftlast mms = 15,5 g
  • Äquivalentvolumen Vas = 29,8 l
  • Freiluftgesamtgüte Qts = 0,17 (Qms=4,07, Qes=0,18)
  • Durchmesser der Schwingspule = 55 mm
  • Lineare Auslenkung xlin = +/- 5 mm
  • Einbaudurchmesser d = 145,60 mm
  • Aussendurchmesser d = 173 mm
  • Einbautiefe (nicht eingefräst) t = 96,35 mm
  • Gewicht m = 3,44 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Accuton C173-12-096-E
großes Bild aufblenden

Accuton C173-12-096-E

Best.-Nr.: T-c173-12-096e

auf Anfrage

16 cm Tiefmitteltöner mit Keramik-Membran. Er hat eine hinterlüftete Schwingspule.

  • Belastbarkeit (Nenn/Musik) = 120 W
  • Frequenzbereich = 40-3000 Hz
  • Impedanz R = 12 Ohm
  • Effektive Membranfläche Sd = 130 cm2
  • Durchmesser der Schwingspule = 55 mm
  • Einbaudurchmesser d = 145,60 mm
  • Aussendurchmesser d = 173 mm
  • Einbautiefe (nicht eingefräst) t = 96,35 mm

Bausätze einblenden wieder ausblenden

Accuton C173-6-191-E, Successor: C173-6-191
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 5,3 Liter
ab 82/52 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
16 Liter BR-Box
mit HP50 der Länge 15 cm
ab 44/34 Hz (-3dB/-8dB).

Accuton C173-6-191-E, Successor: C173-6-191

Best.-Nr.: T-c173-6-191e

auf Anfrage

16 cm Tiefmitteltöner mit Keramik-Membran. Er hat eine hinterlüftete Schwingspule.

  • Belastbarkeit (Nenn/Musik) = 120 W
  • Frequenzbereich = 33-2500 Hz
  • Resonanzfrequenz fs = 33 Hz
  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 88 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,8 Ohm
  • Kraftfaktor BL = 8,5 N/A
  • Schwingspuleninduktivität L = 0,7 mH
  • Effektive Membranfläche Sd = 132 cm2
  • Bewegte Masse incl. Luftlast mms = 19,2 g
  • Äquivalentvolumen Vas = 33 l
  • Freiluftgesamtgüte Qts = 0,32 (Qms=5,1, Qes=0,34)
  • Durchmesser der Schwingspule = 38 mm
  • Lineare Auslenkung xlin = +/- 5 mm
  • Einbaudurchmesser d = 145,6 mm
  • Aussendurchmesser d = 173 mm
  • Einbautiefe (nicht eingefräst) t = 94,5 mm
  • Gewicht m = 2,28 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Accuton C173-11-191-E, Successor: C173-11-191
großes Bild aufblenden

Accuton C173-11-191-E, Successor: C173-11-191

Best.-Nr.: T-c173-11-191e

EUR 456,00 ohne MwSt: € 383.19 / $ 402.35

16 cm Tiefmitteltöner mit Keramik-Membran. Er hat eine hinterlüftete Schwingspule.

  • Belastbarkeit (Nenn/Musik) = 120 W
  • Frequenzbereich = 33-2500 Hz
  • Impedanz R = 11 Ohm
  • Effektive Membranfläche Sd = 132 cm2
  • Durchmesser der Schwingspule = 38 mm
  • Einbaudurchmesser d = 145,60 mm
  • Aussendurchmesser d = 173 mm
  • Einbautiefe (nicht eingefräst) t = 94,5 mm

Bausätze einblenden wieder ausblenden

Accuton C173-6-197

Gehäuse-Empfehlung 1:
geschlossene Box mit 2,6 Liter
ab 115/73 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
6 Liter BR-Box
mit HP50 der Länge 23 cm
ab 70/52 Hz (-3dB/-8dB).

Accuton C173-6-197

Best.-Nr.: not-available

- nicht lieferbar

16 cm Tiefmitteltöner mit Keramik-Membran. Er hat eine hinterlüftete Schwingspule.

  • Belastbarkeit (Nenn/Musik) = 120 W
  • Frequenzbereich = 35-3000 Hz
  • Resonanzfrequenz fs = 35 Hz
  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 91 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,7 Ohm
  • Kraftfaktor BL = 9,2 N/A
  • Schwingspuleninduktivität L = 0,25 mH
  • Effektive Membranfläche Sd = 133 cm2
  • Bewegte Masse incl. Luftlast mms = 16,8 g
  • Äquivalentvolumen Vas = 30,5 l
  • Freiluftgesamtgüte Qts = 0,24 (Qms=4,48, Qes=0,25)
  • Durchmesser der Schwingspule = 56 mm
  • Lineare Auslenkung xlin = +/- 5 mm
  • Einbaudurchmesser d = 145,6 mm
  • Aussendurchmesser d = 173 mm
  • Einbautiefe (nicht eingefräst) t = 98,35 mm
  • Gewicht m = 3,44 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Accuton S280-18-282n
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 21 Liter
ab 57/36 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
51 Liter BR-Box
mit HP70 der Länge 20 cm
ab 34/26 Hz (-3dB/-8dB).

Accuton S280-18-282n

Best.-Nr.: not-available

- nicht lieferbar

27 cm Tieftöner mit Sandwich-Membran. Er hat eine hinterlüftete Schwingspule.

  • Belastbarkeit (Nenn/Musik) = 150 W
  • Frequenzbereich = 18-500 Hz
  • Resonanzfrequenz fs = 18 Hz
  • Impedanz R = 20 Ohm
  • Kennschalldruck SPL = 88 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 18,5 Ohm
  • Kraftfaktor BL = 25,4 N/A
  • Schwingspuleninduktivität L = 1,96 mH
  • Effektive Membranfläche Sd = 408 cm2
  • Bewegte Masse incl. Luftlast mms = 83 g
  • Äquivalentvolumen Vas = 226 l
  • Freiluftgesamtgüte Qts = 0,26 (Qms=6,87, Qes=0,27)
  • Durchmesser der Schwingspule = 55 mm
  • Lineare Auslenkung xlin = +/- 6 mm
  • Einbaudurchmesser d = 251,2 mm
  • Aussendurchmesser d = 280 mm
  • Einbautiefe (nicht eingefräst) t = 132 mm
  • Gewicht m = 3,8 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Hochtöner   Mitteltöner   Tieftöner   Subwoofer   Passivmembranen   Auslauftypen
Bitte beachten Sie: der auf einer Normschallwand gemessene Frequenzgang sagt über die Grenzfrequenz im Gehäuse wenig aus! Deswegen geben wir Ihnen meist in 2 Beispielen Dimensionierungshinweise mit der Angabe wie tief der Lautsprecher kommt.

zurück zur Startseite

© Copyright 2020 Iris Strassacker; All rights reserved. - Irrtum vorbehalten
