1996 wurde Tang Band Limited in Taipeh, Taiwan gegründet. Tang Band sagt von sich selbst, dass sie ein herausragendes Ziel hatten: innovative qualitativ hochwertige Lautsprecherchassis zu produzieren. Um dies Ziel zu erreichen, wurden Ingenieure mit viel Erfahrung gesucht im akustischen Design, in Materialwissenschaft und Qualitätskontrolle.

Zu unseren Bauvorschlägen mit TangBand Lautsprechern.




Hochtöner

TangBand TW25-1414

Best.-Nr.: BP-25-1414SC

EUR 33,00 ohne MwSt: € 27.73 / $ 29.95

25,4 mm Hochtöner mit Titan-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an. Eine dünne Schicht Ferrofluid im Luftspalt sorgt für eine gute Kühlung.

  • Belastbarkeit (Nenn/Musik) = 80 W
  • Frequenzbereich = 800-20000 Hz
  • Resonanzfrequenz fs = 800 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 90 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3 Ohm
  • Freiluftgesamtgüte Qts = 0,78 (Qms=1,89, Qes=1,34)
  • Durchmesser der Schwingspule = 25,4 mm
  • Einbaudurchmesser d = 45,8 mm
  • Aussendurchmesser d = 66 mm
  • Einbautiefe (nicht eingefräst) t = 28,7 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

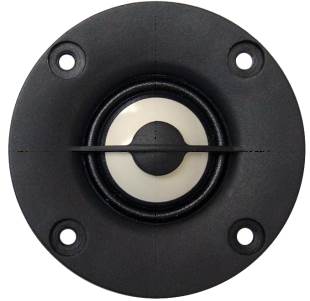

TangBand TW25-1719

TangBand TW25-1719

Best.-Nr.: BP-25-1719

EUR 42,00 ohne MwSt: € 35.29 / $ 38.12

25,4 mm Hochtöner mit Keramik-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 80 W
  • Frequenzbereich = 800-30000 Hz
  • Resonanzfrequenz fs = 800 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 90 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3 Ohm
  • Durchmesser der Schwingspule = 25,4 mm
  • Einbaudurchmesser d = 45,8 mm
  • Aussendurchmesser d = 66 mm
  • Einbautiefe (nicht eingefräst) t = 26,7 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

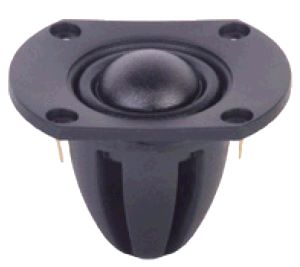

TangBand TW25-1933

TangBand TW25-1933

Best.-Nr.: BP-25-1933

- nicht lieferbar

25,4 mm Hochtöner mit Gewebe-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 90 W
  • Frequenzbereich = 600-20000 Hz
  • Resonanzfrequenz fs = 600 Hz
  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 90 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5 Ohm
  • Durchmesser der Schwingspule = 25,4 mm
  • Einbaudurchmesser d = 46,9 mm
  • Aussendurchmesser d = 72 mm
  • Einbautiefe (nicht eingefräst) t = 49 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

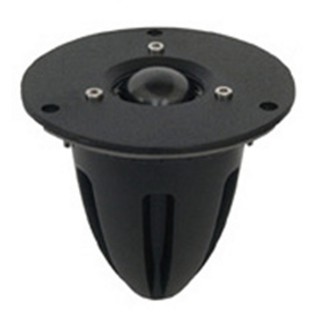

TangBand TW28-1582

Best.-Nr.: BP-28-1582

EUR 99,40 ohne MwSt: € 83.53 / $ 90.21

28 mm Hochtöner mit hochwertiger-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an. Eine dünne Schicht Ferrofluid im Luftspalt sorgt für eine gute Kühlung.

  • Belastbarkeit (Nenn/Musik) = 12/100 W
  • Frequenzbereich = 900-20000 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 94 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6 Ohm
  • Durchmesser der Schwingspule = 28 mm
  • Lineare Auslenkung xlin = +/- 0,2 mm
  • Einbaudurchmesser d = 84 mm
  • Aussendurchmesser d = 110 mm
  • Einbautiefe (nicht eingefräst) t = 102 mm

Bausätze einblenden wieder ausblenden




Breitbänder

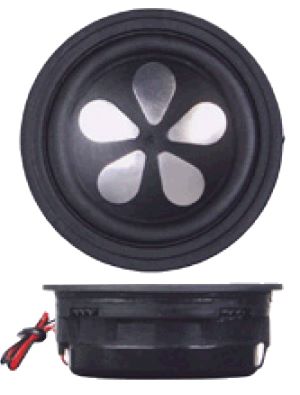

TangBand W1-2025SA

TangBand W1-2025SA

Best.-Nr.: BP-W1-2025

- nicht lieferbar

Breitbandlautsprecher mit hochwertiger-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

Bausätze einblenden wieder ausblenden

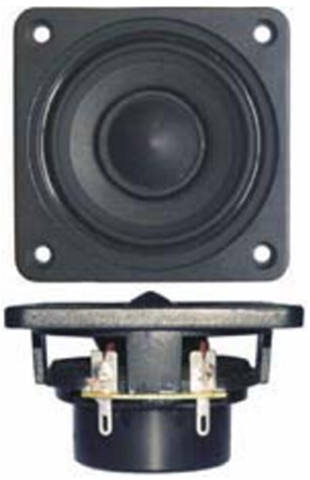

TangBand W2-852SH

Gehäuse-Empfehlung 1:
geschlossene Box mit 0,03 Liter
ab 425/268 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
0,1 Liter BR-Box
mit 2cm-Rohr der Länge 20 cm
ab 235/181 Hz (-3dB/-8dB).

TangBand W2-852SH

Best.-Nr.: BP-W2-852SH

EUR 35,00 ohne MwSt: € 29.41 / $ 31.76

5 cm Breitbandlautsprecher mit Papier-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 8/16 W
  • Frequenzbereich = 160-20000 Hz
  • Resonanzfrequenz fs = 160 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 86 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,6 Ohm
  • Kraftfaktor BL = 2,99 N/A
  • Schwingspuleninduktivität L = 0,03 mH
  • Effektive Membranfläche Sd = 13 cm2
  • Bewegte Masse incl. Luftlast mms = 1 g
  • Äquivalentvolumen Vas = 0,25 l
  • Freiluftgesamtgüte Qts = 0,3 (Qms=1,49, Qes=0,37)
  • Durchmesser der Schwingspule = 20,4 mm
  • Lineare Auslenkung xlin = +/- 1 mm
  • Einbaudurchmesser d = 51,7 mm
  • Aussendurchmesser d = 57 mm
  • Einbautiefe (nicht eingefräst) t = 34,5 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

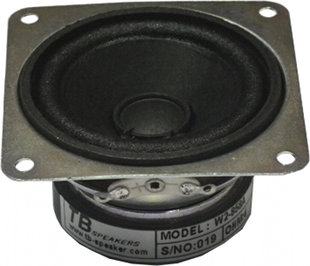

TangBand W2-858

TangBand W2-858

Best.-Nr.: BP-W2-858

EUR 14,10 ohne MwSt: € 11.85 / $ 12.80

Breitbandlautsprecher mit Papier-Membran.

Bausätze einblenden wieder ausblenden

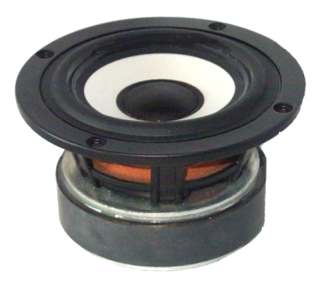

TangBand W3-315
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 1 Liter
ab 163/103 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
4,1 Liter BR-Box
mit HP35 der Länge 7 cm
ab 75/64 Hz (-3dB/-8dB).

TangBand W3-315

Best.-Nr.: BP-W3-315

EUR 39,90 ohne MwSt: € 33.53 / $ 36.21

8 cm Breitbandlautsprecher mit Aluminium-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.

  • Belastbarkeit (Nenn/Musik) = 15/30 W
  • Frequenzbereich = 105-20000 Hz
  • Resonanzfrequenz fs = 105 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 87 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,6 Ohm
  • Effektive Membranfläche Sd = 32 cm2
  • Bewegte Masse incl. Luftlast mms = 2 g
  • Äquivalentvolumen Vas = 1,7 l
  • Freiluftgesamtgüte Qts = 0,52 (Qms=5,51, Qes=0,57)
  • Durchmesser der Schwingspule = 20 mm
  • Lineare Auslenkung xlin = +/- 0,5 mm
  • Einbaudurchmesser d = 75 mm
  • Aussendurchmesser d = 93 mm
  • Einbautiefe (nicht eingefräst) t = 52 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

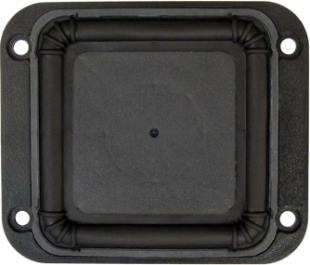

TangBand W3-1750

Gehäuse-Empfehlung 1:
geschlossene Box mit 0,29 Liter
ab 162/102 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
0,9 Liter BR-Box
mit 2cm-Rohr der Länge 15 cm
ab 88/68 Hz (-3dB/-8dB).

TangBand W3-1750

Best.-Nr.: BP-W3-1750

- nicht lieferbar

9 cm Tieftöner mit Polypropylen-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an. Der Lautsprecher ist geschirmt.

  • Belastbarkeit (Nenn/Musik) = 25/50 W
  • Frequenzbereich = 65-800 Hz
  • Resonanzfrequenz fs = 65 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 84 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,5 Ohm
  • Kraftfaktor BL = 7 N/A
  • Schwingspuleninduktivität L = 0,296 mH
  • Effektive Membranfläche Sd = 32 cm2
  • Bewegte Masse incl. Luftlast mms = 6 g
  • Äquivalentvolumen Vas = 1,81 l
  • Freiluftgesamtgüte Qts = 0,32 (Qms=5,5, Qes=0,34)
  • Durchmesser der Schwingspule = 32 mm
  • Lineare Auslenkung xlin = +/- 1,75 mm
  • Einbaudurchmesser d = 78 mm
  • Aussendurchmesser d = 100 mm
  • Einbautiefe (nicht eingefräst) t = 41 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

TangBand W3-1797
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 0,15 Liter
ab 239/151 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
0,43 Liter BR-Box
mit 2cm-Rohr der Länge 15 cm
ab 132/102 Hz (-3dB/-8dB).

TangBand W3-1797

Best.-Nr.: BP-W3-1797

- nicht lieferbar

8 cm Breitbandlautsprecher mit Aluminium-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 25/50 W
  • Frequenzbereich = 90-20000 Hz
  • Resonanzfrequenz fs = 90 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 88 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,6 Ohm
  • Kraftfaktor BL = 4,86 N/A
  • Schwingspuleninduktivität L = 0,009 mH
  • Effektive Membranfläche Sd = 32 cm2
  • Bewegte Masse incl. Luftlast mms = 4,04 g
  • Äquivalentvolumen Vas = 1,07 l
  • Freiluftgesamtgüte Qts = 0,3 (Qms=1,66, Qes=0,36)
  • Durchmesser der Schwingspule = 32 mm
  • Lineare Auslenkung xlin = +/- 1 mm
  • Einbaudurchmesser d = 73,5 mm
  • Aussendurchmesser d = 93 mm
  • Einbautiefe (nicht eingefräst) t = 39,5 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

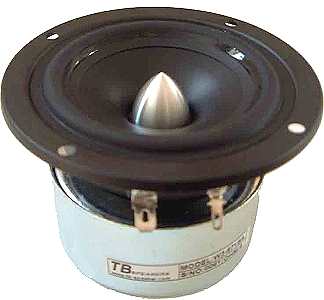

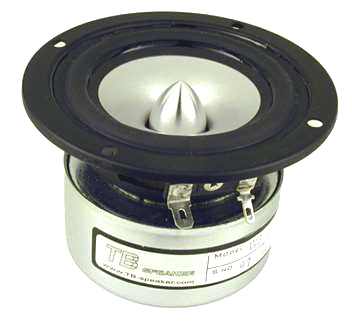

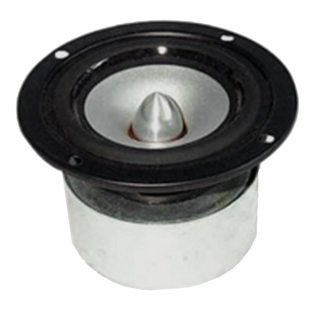

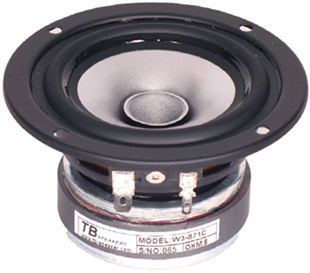

TangBand W3-871B

Best.-Nr.: BP-W3-871

EUR 33,00 ohne MwSt: € 27.73 / $ 29.95

8 cm Breitbandlautsprecher mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 15/30 W
  • Frequenzbereich = 110-20000 Hz
  • Resonanzfrequenz fs = 110 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 87 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,6 Ohm
  • Kraftfaktor BL = 3,53 N/A
  • Schwingspuleninduktivität L = 0,29 mH
  • Effektive Membranfläche Sd = 32 cm2
  • Bewegte Masse incl. Luftlast mms = 1,71 g
  • Äquivalentvolumen Vas = 1,66 l
  • Freiluftgesamtgüte Qts = 0,59 (Qms=6,57, Qes=0,65)
  • Durchmesser der Schwingspule = 20 mm
  • Lineare Auslenkung xlin = +/- 0,5 mm
  • Einbaudurchmesser d = 72 mm
  • Aussendurchmesser d = 93 mm
  • Einbautiefe (nicht eingefräst) t = 56,5 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

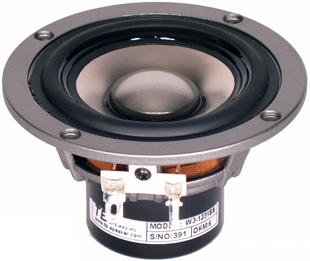

TangBand W3-1231SN
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 0,18 Liter
ab 283/179 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
0,55 Liter BR-Box
mit 2cm-Rohr der Länge 7 cm
ab 155/119 Hz (-3dB/-8dB).

TangBand W3-1231SN

Best.-Nr.: BP-W3-1231

EUR 53,00 ohne MwSt: € 44.54 / $ 48.10

8 cm Breitbandlautsprecher mit Titan-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 15/30 W
  • Frequenzbereich = 110-20000 Hz
  • Resonanzfrequenz fs = 110 Hz
  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 88 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,6 Ohm
  • Kraftfaktor BL = 5,18 N/A
  • Schwingspuleninduktivität L = 0,009 mH
  • Effektive Membranfläche Sd = 32 cm2
  • Bewegte Masse incl. Luftlast mms = 2,5 g
  • Äquivalentvolumen Vas = 1,23 l
  • Freiluftgesamtgüte Qts = 0,3 (Qms=1,94, Qes=0,36)
  • Durchmesser der Schwingspule = 25,4 mm
  • Lineare Auslenkung xlin = +/- 1,25 mm
  • Einbaudurchmesser d = 75,5 mm
  • Aussendurchmesser d = 93 mm
  • Einbautiefe (nicht eingefräst) t = 51,7 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

TangBand W3-1335SB

Gehäuse-Empfehlung 1:
geschlossene Box mit 0,22 Liter
ab 235/149 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
0,74 Liter BR-Box
mit 2cm-Rohr der Länge 8 cm
ab 124/97 Hz (-3dB/-8dB).

TangBand W3-1335SB

Best.-Nr.: BP-W3-1335

EUR 74,20 ohne MwSt: € 62.35 / $ 67.34

8 cm Breitbandlautsprecher mit hochwertiger-Membran.

  • Belastbarkeit (Nenn/Musik) = 15/30 W
  • Frequenzbereich = 100-20000 Hz
  • Resonanzfrequenz fs = 100 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 86 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,6 Ohm
  • Kraftfaktor BL = 5,16 N/A
  • Äquivalentvolumen Vas = 1,22 l
  • Freiluftgesamtgüte Qts = 0,34 (Qms=1,31, Qes=0,46)
  • Durchmesser der Schwingspule = 25 mm
  • Lineare Auslenkung xlin = +/- 0,5 mm
  • Einbaudurchmesser d = 75,5 mm
  • Aussendurchmesser d = 93 mm
  • Einbautiefe (nicht eingefräst) t = 51,7 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

TangBand W4-1996

Best.-Nr.: BP-W4-1996

EUR 139,00 ohne MwSt: € 116.81 / $ 126.15

Breitbandlautsprecher mit Aluminium-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

Bausätze einblenden wieder ausblenden

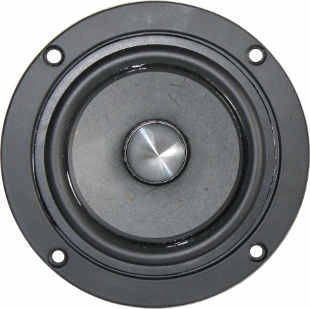

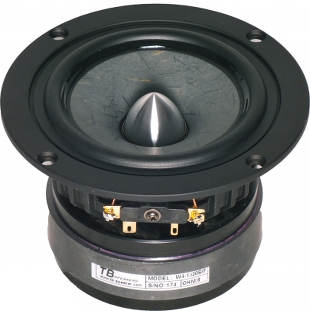

TangBand W4-1320SIF
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,7 Liter
ab 158/100 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
6 Liter BR-Box
mit HP50 der Länge 10 cm
ab 80/64 Hz (-3dB/-8dB).

TangBand W4-1320SIF

Best.-Nr.: BP-W4-1320-SIF

EUR 80,00 ohne MwSt: € 67.23 / $ 72.61

11 cm Breitbandlautsprecher mit Papier-Membran. Die Unterhangschwingspule bleibt im linearen Betrieb komplett im Magnetfeld.

  • Belastbarkeit (Nenn/Musik) = 25/50 W
  • Frequenzbereich = 75-20000 Hz
  • Resonanzfrequenz fs = 75 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 88 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,3 Ohm
  • Kraftfaktor BL = 4,8 N/A
  • Schwingspuleninduktivität L = 0,024 mH
  • Effektive Membranfläche Sd = 57 cm2
  • Bewegte Masse incl. Luftlast mms = 3,99 g
  • Äquivalentvolumen Vas = 6,9 l
  • Freiluftgesamtgüte Qts = 0,37 (Qms=2,2, Qes=0,45)
  • Durchmesser der Schwingspule = 25,4 mm
  • Lineare Auslenkung xlin = +/- 3 mm
  • Einbaudurchmesser d = 95 mm
  • Aussendurchmesser d = 125,5 mm
  • Einbautiefe (nicht eingefräst) t = 76,2 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

TangBand W4-1337SDF
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,8 Liter
ab 144/91 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
6,5 Liter BR-Box
mit HP50 der Länge 12 cm
ab 72/58 Hz (-3dB/-8dB).

TangBand W4-1337SDF

Best.-Nr.: BP-W4-1337sdf

EUR 78,95 ohne MwSt: € 66.34 / $ 71.65

11 cm Breitbandlautsprecher mit Titan-Membran.

  • Belastbarkeit (Nenn/Musik) = 25/50 W
  • Frequenzbereich = 70-20000 Hz
  • Resonanzfrequenz fs = 70 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 87 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,3 Ohm
  • Kraftfaktor BL = 4,91 N/A
  • Schwingspuleninduktivität L = 0,025 mH
  • Effektive Membranfläche Sd = 57 cm2
  • Bewegte Masse incl. Luftlast mms = 4,61 g
  • Äquivalentvolumen Vas = 6,87 l
  • Freiluftgesamtgüte Qts = 0,39 (Qms=2,42, Qes=0,46)
  • Durchmesser der Schwingspule = 25 mm
  • Lineare Auslenkung xlin = +/- 2,5 mm
  • Einbaudurchmesser d = 95 mm
  • Aussendurchmesser d = 125,5 mm
  • Einbautiefe (nicht eingefräst) t = 76,2 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

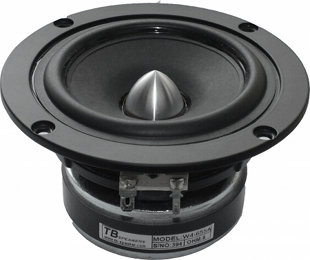

TangBand W4-655
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 0,87 Liter
ab 170/107 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
2,8 Liter BR-Box
mit HP35 der Länge 10 cm
ab 90/70 Hz (-3dB/-8dB).

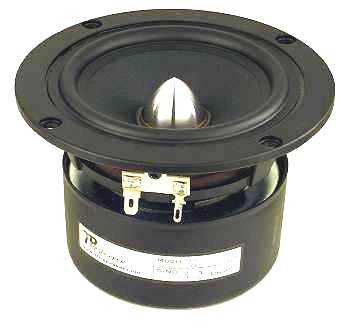

TangBand W4-655

Best.-Nr.: BP-W4-655C

EUR 50,00 ohne MwSt: € 42.02 / $ 45.38

11 cm Breitbandlautsprecher mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 40/80 W
  • Frequenzbereich = 70-14000 Hz
  • Resonanzfrequenz fs = 70 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 89 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6 Ohm
  • Kraftfaktor BL = 5,73 N/A
  • Schwingspuleninduktivität L = 0,43 mH
  • Effektive Membranfläche Sd = 57 cm2
  • Bewegte Masse incl. Luftlast mms = 4 g
  • Äquivalentvolumen Vas = 5,09 l
  • Freiluftgesamtgüte Qts = 0,32 (Qms=4,35, Qes=0,35)
  • Durchmesser der Schwingspule = 25 mm
  • Lineare Auslenkung xlin = +/- 1,5 mm
  • Einbaudurchmesser d = 95 mm
  • Aussendurchmesser d = 126 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

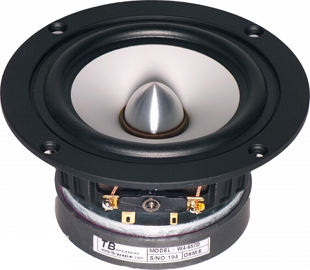

TangBand W4-657
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 0,95 Liter
ab 145/91 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
3,3 Liter BR-Box
mit HP35 der Länge 12 cm
ab 75/59 Hz (-3dB/-8dB).

TangBand W4-657

Best.-Nr.: BP-W4-657

EUR 57,00 ohne MwSt: € 47.90 / $ 51.73

11 cm Breitbandlautsprecher mit Aluminium-Membran. Die Nase wird mit einem Phaseplug geziert.

  • Belastbarkeit (Nenn/Musik) = 40/80 W
  • Frequenzbereich = 65-5000 Hz
  • Resonanzfrequenz fs = 65 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 85 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6 Ohm
  • Kraftfaktor BL = 5,3 N/A
  • Schwingspuleninduktivität L = 0,37 mH
  • Effektive Membranfläche Sd = 49 cm2
  • Bewegte Masse incl. Luftlast mms = 4,4 g
  • Äquivalentvolumen Vas = 4,5 l
  • Freiluftgesamtgüte Qts = 0,35 (Qms=5,1, Qes=0,38)
  • Durchmesser der Schwingspule = 25 mm
  • Lineare Auslenkung xlin = +/- 3,3 mm
  • Einbaudurchmesser d = 95 mm
  • Aussendurchmesser d = 126 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

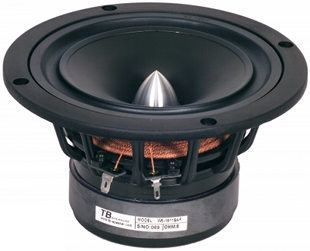

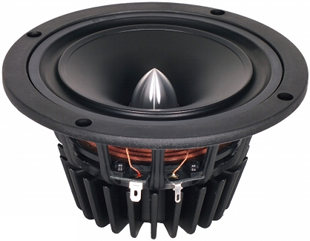

TangBand W5-1611SAF
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 4,1 Liter
ab 110/69 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
16 Liter BR-Box
mit HP70 der Länge 15 cm
ab 53/43 Hz (-3dB/-8dB).

TangBand W5-1611SAF

Best.-Nr.: BP-W5-1611SAF

EUR 95,00 ohne MwSt: € 79.83 / $ 86.22

14 cm Breitbandlautsprecher mit Polypropylen-Membran.

  • Belastbarkeit (Nenn/Musik) = 28/56 W
  • Frequenzbereich = 60-20000 Hz
  • Resonanzfrequenz fs = 60 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 90 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,3 Ohm
  • Kraftfaktor BL = 5,53 N/A
  • Schwingspuleninduktivität L = 0,023 mH
  • Effektive Membranfläche Sd = 94 cm2
  • Bewegte Masse incl. Luftlast mms = 5,99 g
  • Äquivalentvolumen Vas = 11,69 l
  • Freiluftgesamtgüte Qts = 0,44 (Qms=2,8, Qes=0,52)
  • Durchmesser der Schwingspule = 25,4 mm
  • Lineare Auslenkung xlin = +/- 3 mm
  • Einbaudurchmesser d = 131 mm
  • Aussendurchmesser d = 157 mm
  • Einbautiefe (nicht eingefräst) t = 81,5 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

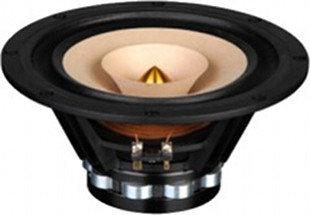

TangBand W8-1772

TangBand W8-1772

Best.-Nr.: BP-W8-1772

EUR 333,00 ohne MwSt: € 279.83 / $ 302.22

20 cm Breitbandlautsprecher mit Papier-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an. Die Nase wird mit einem Phaseplug geziert.

  • Resonanzfrequenz fs = 43,41 Hz
  • Kennschalldruck SPL = 93,54 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 7,5 Ohm
  • Effektive Membranfläche Sd = 211 cm2
  • Äquivalentvolumen Vas = 90,39 l
  • Freiluftgesamtgüte Qts = 0,38 (Qms=1,49, Qes=0,52)
  • Einbaudurchmesser d = 119 mm
  • Aussendurchmesser d = 224 mm
  • Einbautiefe (nicht eingefräst) t = 112 mm

Bausätze einblenden wieder ausblenden




Koaxiallautsprecher




Tieftöner

TangBand W3-1876S

TangBand W3-1876S

Best.-Nr.: BP-W3-1876S

EUR 49,00 ohne MwSt: € 41.18 / $ 44.47

Tieftöner mit Papier-Membran.

Bausätze einblenden wieder ausblenden

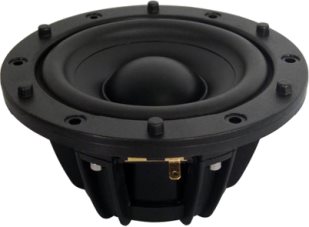

TangBand W4-1658

TangBand W4-1658

Best.-Nr.: BP-W4-1658

EUR 102,00 ohne MwSt: € 85.71 / $ 92.57

10 cm Tieftöner mit Polypropylen-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 45/90 W
  • Frequenzbereich = 55-6000 Hz
  • Resonanzfrequenz fs = 55 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 87 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,8 Ohm
  • Kraftfaktor BL = 5,62 N/A
  • Schwingspuleninduktivität L = 0,144 mH
  • Effektive Membranfläche Sd = 78,5 cm2
  • Bewegte Masse incl. Luftlast mms = 9,98 g
  • Äquivalentvolumen Vas = 7,42 l
  • Freiluftgesamtgüte Qts = 0,39 (Qms=8,84, Qes=0,41)
  • Durchmesser der Schwingspule = 49,5 mm
  • Lineare Auslenkung xlin = +/- 4,5 mm
  • Einbaudurchmesser d = 114 mm
  • Einbautiefe (nicht eingefräst) t = 72,5 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

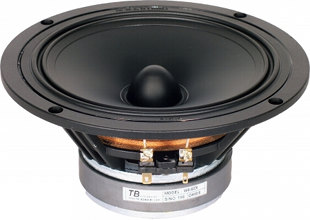

TangBand W6-623C
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 9,3 Liter
ab 88/56 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
36 Liter BR-Box
mit HP70 der Länge 10 cm
ab 43/35 Hz (-3dB/-8dB).

TangBand W6-623C

Best.-Nr.: BP-W6-623C

- nicht lieferbar

16 cm Tieftöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 30/60 W
  • Frequenzbereich = 46-5000 Hz
  • Resonanzfrequenz fs = 46 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 89 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6 Ohm
  • Kraftfaktor BL = 6,70 N/A
  • Schwingspuleninduktivität L = 0,168 mH
  • Effektive Membranfläche Sd = 140 cm2
  • Bewegte Masse incl. Luftlast mms = 11,97 g
  • Äquivalentvolumen Vas = 29,82 l
  • Freiluftgesamtgüte Qts = 0,41 (Qms=5,21, Qes=0,45)
  • Durchmesser der Schwingspule = 25,4 mm
  • Einbaudurchmesser d = 147 mm
  • Aussendurchmesser d = 176,5 mm
  • Einbautiefe (nicht eingefräst) t = 73 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

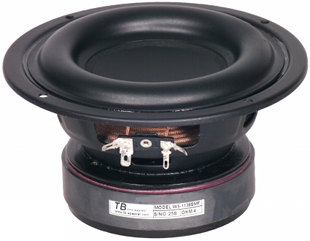

TangBand W5-1138smf
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 2,7 Liter
ab 71/45 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
11 Liter BR-Box
mit HP50 der Länge 33 cm
ab 33/28 Hz (-3dB/-8dB).

TangBand W5-1138smf

Best.-Nr.: BP-W5-1138SMF

EUR 53,00 ohne MwSt: € 44.54 / $ 48.10

14 cm Tieftöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 40/80 W
  • Frequenzbereich = 45-1500 Hz
  • Resonanzfrequenz fs = 45 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 82 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,4 Ohm
  • Kraftfaktor BL = 7,17 N/A
  • Schwingspuleninduktivität L = 0,34 mH
  • Effektive Membranfläche Sd = 94 cm2
  • Bewegte Masse incl. Luftlast mms = 28,81 g
  • Äquivalentvolumen Vas = 4,85 l
  • Freiluftgesamtgüte Qts = 0,49 (Qms=3,56, Qes=0,57)
  • Durchmesser der Schwingspule = 32 mm
  • Lineare Auslenkung xlin = +/- 9,25 mm
  • Einbaudurchmesser d = 120,5 mm
  • Aussendurchmesser d = 155,8 mm
  • Einbautiefe (nicht eingefräst) t = 81 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

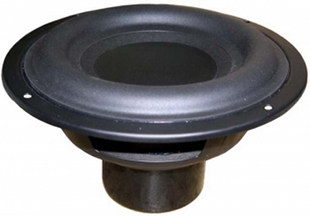

TangBand W6-1139SIF
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 3,7 Liter
ab 67/42 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
14,2 Liter BR-Box
mit HP50 der Länge 29 cm
ab 33/27 Hz (-3dB/-8dB).

TangBand W6-1139SIF

Best.-Nr.: BP-W6-1139SIF

EUR 85,00 ohne MwSt: € 71.43 / $ 77.14

16 cm Tieftöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 50/100 W
  • Frequenzbereich = 35-800 Hz
  • Resonanzfrequenz fs = 35 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 83 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,6 Ohm
  • Kraftfaktor BL = 8,47 N/A
  • Schwingspuleninduktivität L = 0,47 mH
  • Effektive Membranfläche Sd = 140 cm2
  • Bewegte Masse incl. Luftlast mms = 39,91 g
  • Äquivalentvolumen Vas = 11,78 l
  • Freiluftgesamtgüte Qts = 0,4 (Qms=2,68, Qes=0,47)
  • Durchmesser der Schwingspule = 38,5 mm
  • Lineare Auslenkung xlin = +/- 11,5 mm
  • Einbaudurchmesser d = 141,5 mm
  • Aussendurchmesser d = 176,5 mm
  • Einbautiefe (nicht eingefräst) t = 99,4 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

TangBand W8Q-1071
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 21 Liter
ab 48/31 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
88 Liter BR-Box
mit HP100 der Länge 35 cm
ab 22/19 Hz (-3dB/-8dB).

TangBand W8Q-1071

Best.-Nr.: BP-W8Q-1071

- nicht lieferbar

Tieftöner mit Papier-Membran.

  • Resonanzfrequenz fs = 30 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 86,65 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 4,3 Ohm
  • Kraftfaktor BL = 12,07 N/A
  • Schwingspuleninduktivität L = 3,177 mH
  • Effektive Membranfläche Sd = 333 cm2
  • Bewegte Masse incl. Luftlast mms = 101,39 g
  • Äquivalentvolumen Vas = 41,19 l
  • Freiluftgesamtgüte Qts = 0,48 (Qms=5,01, Qes=0,53)
  • Durchmesser der Schwingspule = 49,5 mm
  • Lineare Auslenkung xlin = +/- 12 mm
  • Einbaudurchmesser d = 279 x 191 mm
  • Aussendurchmesser d = 308 x 214 mm
  • Einbautiefe (nicht eingefräst) t = 150 mm

Bausätze einblenden wieder ausblenden

TangBand W69-1042
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 7,5 Liter
ab 80/51 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
25 Liter BR-Box
mit HP70 der Länge 20 cm
ab 42/33 Hz (-3dB/-8dB).

TangBand W69-1042

Best.-Nr.: BP-W69-1042

- nicht lieferbar

22 cm Tieftöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 90/170 W
  • Frequenzbereich = 35-350 Hz
  • Resonanzfrequenz fs = 35 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 87 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,5 Ohm
  • Kraftfaktor BL = 12,83 N/A
  • Schwingspuleninduktivität L = 3,2739 mH
  • Effektive Membranfläche Sd = 226 cm2
  • Bewegte Masse incl. Luftlast mms = 46 g
  • Äquivalentvolumen Vas = 37,99 l
  • Freiluftgesamtgüte Qts = 0,35 (Qms=6,05, Qes=0,37)
  • Durchmesser der Schwingspule = 39 mm
  • Lineare Auslenkung xlin = +/- 3,5 mm
  • Einbaudurchmesser d = 210,5 mm
  • Aussendurchmesser d = 233 mm
  • Einbautiefe (nicht eingefräst) t = 110,5 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

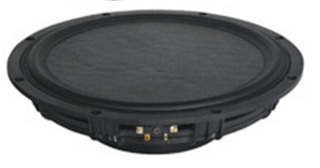

TangBand WQ-1814
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 22 Liter
ab 64/40 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
85 Liter BR-Box
mit 2x HP100 der Länge 37 cm
ab 31/25 Hz (-3dB/-8dB).

TangBand WQ-1814

Best.-Nr.: BP-WQ-1814

EUR 294,00 ohne MwSt: € 247.06 / $ 266.82

30 cm Tieftöner mit Sandwich-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 500/1000 W
  • Frequenzbereich = 35-500 Hz
  • Resonanzfrequenz fs = 35 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 88 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,4 Ohm
  • Kraftfaktor BL = 13,23 N/A
  • Schwingspuleninduktivität L = 0,181 mH
  • Effektive Membranfläche Sd = 500 cm2
  • Bewegte Masse incl. Luftlast mms = 129,72 g
  • Äquivalentvolumen Vas = 61,04 l
  • Freiluftgesamtgüte Qts = 0,43 (Qms=2,19, Qes=0,53)
  • Durchmesser der Schwingspule = 127,5 mm
  • Einbaudurchmesser d = 278 mm
  • Aussendurchmesser d = 312 mm
  • Einbautiefe (nicht eingefräst) t = 72 mm

Bausätze einblenden wieder ausblenden




Auslauftypen

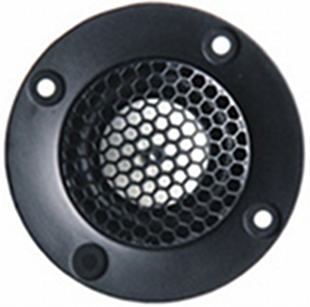

TangBand TW25-1744S

TangBand TW25-1744S

Best.-Nr.: BP-25-1744S

- nicht lieferbar

25,4 mm Hochtöner mit Keramik-Membran. Eine dünne Schicht Ferrofluid im Luftspalt sorgt für eine gute Kühlung.

  • Belastbarkeit (Nenn/Musik) = 90 W
  • Frequenzbereich = 700-30000 Hz
  • Resonanzfrequenz fs = 700 Hz
  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 90 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5 Ohm
  • Durchmesser der Schwingspule = 25,4 mm
  • Einbaudurchmesser d = 46,9 mm
  • Aussendurchmesser d = 65,8 mm
  • Einbautiefe (nicht eingefräst) t = 49 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

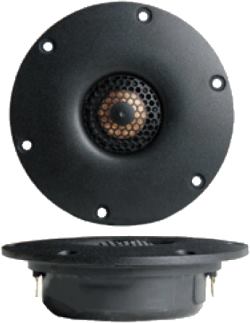

TangBand TW25-1743

TangBand TW25-1743

Best.-Nr.: BP-25-1743

- nicht lieferbar

25 mm Hochtöner mit Berryllium-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 80 W
  • Frequenzbereich = 450-20000 Hz
  • Resonanzfrequenz fs = 450 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 91 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6 Ohm
  • Durchmesser der Schwingspule = 25 mm
  • Einbaudurchmesser d = 87 mm
  • Aussendurchmesser d = 110 mm
  • Einbautiefe (nicht eingefräst) t = 26,5 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

TangBand TW28-847S

TangBand TW28-847S

Best.-Nr.: BP-28-847S

- nicht lieferbar

28 mm Hochtöner mit Gewebe-Membran. Der Lautsprecher ist geschirmt.

  • Belastbarkeit (Nenn/Musik) = 15/120 W
  • Frequenzbereich = 600-20000 Hz
  • Resonanzfrequenz fs = 600 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 90 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6 Ohm
  • Durchmesser der Schwingspule = 28 mm
  • Einbaudurchmesser d = 48 mm
  • Aussendurchmesser d = 72 mm
  • Einbautiefe (nicht eingefräst) t = 45,2 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

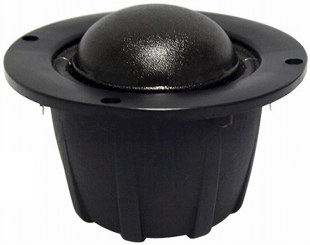

TangBand 75-1558SE

Best.-Nr.: BP-75-1558SE

- nicht lieferbar

75,5 mm Mitteltonkalotte mit Gewebe-Membran. Eine dünne Schicht Ferrofluid im Luftspalt sorgt für eine gute Kühlung.

  • Belastbarkeit (Nenn/Musik) = 25/200 W
  • Frequenzbereich = 260-8000 Hz
  • Resonanzfrequenz fs = 260 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 90 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,5 Ohm
  • Durchmesser der Schwingspule = 75,5 mm
  • Lineare Auslenkung xlin = +/- 1,45 mm
  • Einbaudurchmesser d = 117 mm
  • Aussendurchmesser d = 140 mm
  • Einbautiefe (nicht eingefräst) t = 75 mm

Bausätze einblenden wieder ausblenden

TangBand W23-1286SC

TangBand W23-1286SC

Best.-Nr.: BP-W23-1286SC

- nicht lieferbar

0 cm Breitbandlautsprecher mit hochwertiger-Membran.

Bausätze einblenden wieder ausblenden

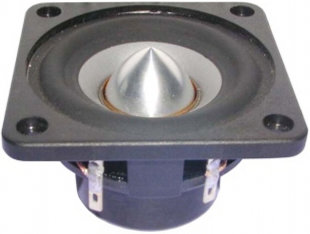

TangBand W2-803

TangBand W2-803

Best.-Nr.: BP-W2-803

- nicht lieferbar

Breitbandlautsprecher mit Titan-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 8/16 W
  • Frequenzbereich = 160-20000 Hz
  • Resonanzfrequenz fs = 160 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 85 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,6 Ohm
  • Kraftfaktor BL = 2,69 N/A
  • Schwingspuleninduktivität L = 0,04 mH
  • Effektive Membranfläche Sd = 13 cm2
  • Bewegte Masse incl. Luftlast mms = 0,87 g
  • Äquivalentvolumen Vas = 0,25 l
  • Freiluftgesamtgüte Qts = 0,41 (Qms=3,56, Qes=0,46)
  • Durchmesser der Schwingspule = 20,4 mm
  • Einbaudurchmesser d = 51,7 mm
  • Aussendurchmesser d = 57x57 mm
  • Einbautiefe (nicht eingefräst) t = 34,5 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

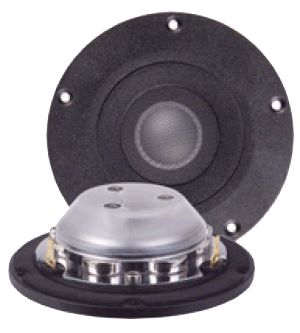

TangBand TW25-1983

TangBand TW25-1983

Best.-Nr.: BP-25-1983

- nicht lieferbar

25 mm Hochtöner mit Titan-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Durchmesser der Schwingspule = 25 mm

Bausätze einblenden wieder ausblenden

TangBand W2-1625
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 0,05 Liter
ab 232/146 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
0,14 Liter BR-Box
mit 2cm-Rohr der Länge 52 cm
ab 127/98 Hz (-3dB/-8dB).

TangBand W2-1625

Best.-Nr.: BP-W2-1625

- nicht lieferbar

5 cm Tieftöner mit hochwertiger-Membran. Der Lautsprecher ist geschirmt. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 20/40 W
  • Frequenzbereich = 90-500 Hz
  • Resonanzfrequenz fs = 90 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 80 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,6 Ohm
  • Kraftfaktor BL = 5,16 N/A
  • Schwingspuleninduktivität L = 0,215 mH
  • Effektive Membranfläche Sd = 15 cm2
  • Bewegte Masse incl. Luftlast mms = 2,30 g
  • Äquivalentvolumen Vas = 0,31 l
  • Freiluftgesamtgüte Qts = 0,3 (Qms=3,94, Qes=0,33)
  • Durchmesser der Schwingspule = 25,4 mm
  • Einbaudurchmesser d = 52,8 mm
  • Aussendurchmesser d = 58 mm
  • Einbautiefe (nicht eingefräst) t = 30,7 mm

Bausätze einblenden wieder ausblenden

TangBand TW25-669

Best.-Nr.: BP-25-669

- nicht lieferbar

25 mm Hochtöner mit Gewebe-Membran. Eine dünne Schicht Ferrofluid im Luftspalt sorgt für eine gute Kühlung.

  • Belastbarkeit (Nenn/Musik) = 8/80 W
  • Frequenzbereich = 1000-20000 Hz
  • Resonanzfrequenz fs = 1000 Hz
  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 91 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,4 Ohm
  • Freiluftgesamtgüte Qts = 0,88 (Qms=2,34, Qes=1,41)
  • Durchmesser der Schwingspule = 25 mm
  • Einbaudurchmesser d = 77 mm
  • Aussendurchmesser d = 107 mm
  • Einbautiefe (nicht eingefräst) t = 40,5 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

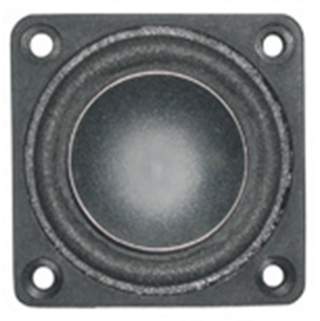

TangBand W1-1070SE
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 0,03 Liter
ab 350/221 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
0,1 Liter BR-Box
mit 2cm-Rohr der Länge 30 cm
ab 176/140 Hz (-3dB/-8dB).

TangBand W1-1070SE

Best.-Nr.: BP-W1-1070SE

- nicht lieferbar

4 cm Breitbandlautsprecher mit Aluminium-Membran. Der Lautsprecher ist geschirmt. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 4/8 W
  • Frequenzbereich = 170-20000 Hz
  • Resonanzfrequenz fs = 170 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 81 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6 Ohm
  • Kraftfaktor BL = 3,66 N/A
  • Schwingspuleninduktivität L = 0,046 mH
  • Effektive Membranfläche Sd = 8,5 cm2
  • Bewegte Masse incl. Luftlast mms = 0,998 g
  • Äquivalentvolumen Vas = 0,108 l
  • Freiluftgesamtgüte Qts = 0,4 (Qms=2,23, Qes=0,44)
  • Durchmesser der Schwingspule = 25,4 mm
  • Lineare Auslenkung xlin = +/- 1,95 mm
  • Einbaudurchmesser d = 37,6 mm
  • Aussendurchmesser d = 43 mm
  • Einbautiefe (nicht eingefräst) t = 21,5 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

TangBand W2-800SI

Gehäuse-Empfehlung 1:
geschlossene Box mit 0,02 Liter
ab 473/299 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
0,06 Liter BR-Box
mit 2cm-Rohr der Länge 29 cm
ab 277/209 Hz (-3dB/-8dB).

TangBand W2-800SI

Best.-Nr.: BP-W2-800SI

- nicht lieferbar

5 cm Breitbandlautsprecher mit Aluminium-Membran. Der Lautsprecher ist geschirmt.

  • Belastbarkeit (Nenn/Musik) = 10/20 W
  • Frequenzbereich = 155-20000 Hz
  • Resonanzfrequenz fs = 155 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 87 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,5 Ohm
  • Kraftfaktor BL = 3,7 N/A
  • Schwingspuleninduktivität L = 0,02 mH
  • Effektive Membranfläche Sd = 13 cm2
  • Bewegte Masse incl. Luftlast mms = 1,04 g
  • Äquivalentvolumen Vas = 0,23 l
  • Freiluftgesamtgüte Qts = 0,25 (Qms=3,68, Qes=0,27)
  • Durchmesser der Schwingspule = 25,4 mm
  • Lineare Auslenkung xlin = +/- 0,5 mm
  • Einbaudurchmesser d = 52 mm
  • Aussendurchmesser d = 57 mm
  • Einbautiefe (nicht eingefräst) t = 31 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

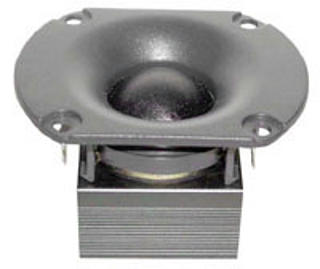

TangBand TW25-302SJ

Best.-Nr.: BP-25-302SJ

- nicht lieferbar

25 mm Hochtöner mit hochwertiger-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an. Eine dünne Schicht Ferrofluid im Luftspalt sorgt für eine gute Kühlung.

  • Belastbarkeit (Nenn/Musik) = 8/80 W
  • Frequenzbereich = 1400-20000 Hz
  • Resonanzfrequenz fs = 1400 Hz
  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 94 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,8 Ohm
  • Durchmesser der Schwingspule = 25 mm
  • Einbaudurchmesser d = 39 mm
  • Aussendurchmesser d = 69,8 mm
  • Einbautiefe (nicht eingefräst) t = 45 mm

Bausätze einblenden wieder ausblenden

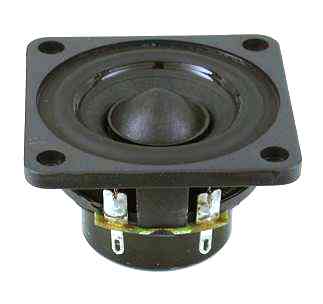

TangBand W2-924SI

TangBand W2-924SI

Best.-Nr.: BP-W2-924SI

- nicht lieferbar

.

  • Belastbarkeit (Nenn/Musik) = 10/20 W
  • Frequenzbereich = 130-20000 Hz
  • Resonanzfrequenz fs = 130 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 86 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,6 Ohm
  • Kraftfaktor BL = 2,82 N/A
  • Schwingspuleninduktivität L = 0,07 mH
  • Effektive Membranfläche Sd = 13 cm2
  • Bewegte Masse incl. Luftlast mms = 0,89 g
  • Freiluftgesamtgüte Qts = 0,28 (Qms=3,32, Qes=0,3)
  • Lineare Auslenkung xlin = +/- 0,5 mm
  • Einbaudurchmesser d = 52 mm
  • Aussendurchmesser d = 57 mm
  • Einbautiefe (nicht eingefräst) t = 30 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

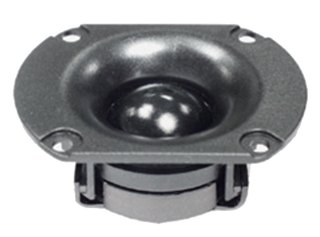

TangBand TW25-302S

Best.-Nr.: BP-25-302S

- nicht lieferbar

25,4 mm Hochtöner mit hochwertiger-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an. Eine dünne Schicht Ferrofluid im Luftspalt sorgt für eine gute Kühlung.

  • Belastbarkeit (Nenn/Musik) = 8/80 W
  • Frequenzbereich = 1400-20000 Hz
  • Resonanzfrequenz fs = 1400 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 91 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6 Ohm
  • Durchmesser der Schwingspule = 25,4 mm
  • Einbaudurchmesser d = 48 mm
  • Aussendurchmesser d = 69,8 mm
  • Einbautiefe (nicht eingefräst) t = 29,8 mm

Bausätze einblenden wieder ausblenden

TangBand 75-1558SE

Best.-Nr.: BP-75-1558SE

- nicht lieferbar

75,5 mm Mitteltonkalotte mit Gewebe-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 25/200 W
  • Frequenzbereich = 260-8000 Hz
  • Resonanzfrequenz fs = 260 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 90 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,5 Ohm
  • Freiluftgesamtgüte Qts = 0,4 (Qms=0,78, Qes=0,81)
  • Durchmesser der Schwingspule = 75,5 mm
  • Lineare Auslenkung xlin = +/- 1,45 mm
  • Einbaudurchmesser d = 117 mm
  • Aussendurchmesser d = 140 mm
  • Einbautiefe (nicht eingefräst) t = 75 mm

Bausätze einblenden wieder ausblenden

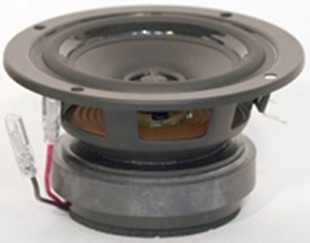

TangBand W3-1723

Gehäuse-Empfehlung 1:
geschlossene Box mit 0,53 Liter
ab 172/108 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
2,1 Liter BR-Box
mit 2cm-Rohr der Länge 5 cm
ab 81/67 Hz (-3dB/-8dB).

TangBand W3-1723

Best.-Nr.: BP-W3-1723

- nicht lieferbar

8 cm Koaxiallautsprecher mit hochwertiger-Membran.

  • Belastbarkeit (Nenn/Musik) = 12/25 W
  • Frequenzbereich = 100-20000 Hz
  • Resonanzfrequenz fs = 100 Hz
  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 86 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,4 Ohm
  • Kraftfaktor BL = 4,1 N/A
  • Schwingspuleninduktivität L = 0,053 mH
  • Effektive Membranfläche Sd = 32 cm2
  • Bewegte Masse incl. Luftlast mms = 2,5 g
  • Äquivalentvolumen Vas = 1,23 l
  • Freiluftgesamtgüte Qts = 0,46 (Qms=2,27, Qes=0,58)
  • Durchmesser der Schwingspule = 20,4 mm
  • Einbaudurchmesser d = 79 mm
  • Aussendurchmesser d = 93 mm
  • Einbautiefe (nicht eingefräst) t = 70 mm

Bausätze einblenden wieder ausblenden

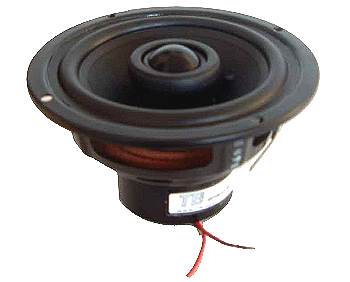

TangBand W4-937SB

Gehäuse-Empfehlung 1:
geschlossene Box mit 0,49 Liter
ab 198/125 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
1,2 Liter BR-Box
mit HP35 der Länge 19 cm
ab 116/88 Hz (-3dB/-8dB).

TangBand W4-937SB

Best.-Nr.: BP-W4-937SB

- nicht lieferbar

12 cm Koaxiallautsprecher mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 45/90 W
  • Resonanzfrequenz fs = 65 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 89 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,8 Ohm
  • Kraftfaktor BL = 6,68 N/A
  • Schwingspuleninduktivität L = 0,4862 mH
  • Effektive Membranfläche Sd = 57 cm2
  • Bewegte Masse incl. Luftlast mms = 4,92 g
  • Äquivalentvolumen Vas = 4,86 l
  • Freiluftgesamtgüte Qts = 0,26 (Qms=1,22, Qes=0,33)
  • Lineare Auslenkung xlin = +/- 4,5 mm
  • Einbaudurchmesser d = 131 mm
  • Aussendurchmesser d = 116 mm
  • Einbautiefe (nicht eingefräst) t = 67 mm

Bausätze einblenden wieder ausblenden

TangBand W3-926SD
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 0,76 Liter
ab 193/122 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
3,1 Liter BR-Box
mit HP35 der Länge 6 cm
ab 92/76 Hz (-3dB/-8dB).

TangBand W3-926SD

Best.-Nr.: BP-W3-926

- nicht lieferbar

7 cm Breitbandlautsprecher mit Papier-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 12/25 W
  • Frequenzbereich = 110-20000 Hz
  • Resonanzfrequenz fs = 110 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 87 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6 Ohm
  • Kraftfaktor BL = 3,84 N/A
  • Schwingspuleninduktivität L = 0,067 mH
  • Effektive Membranfläche Sd = 32 cm2
  • Bewegte Masse incl. Luftlast mms = 2 g
  • Äquivalentvolumen Vas = 1,89 l
  • Freiluftgesamtgüte Qts = 0,46 (Qms=5,38, Qes=0,50)
  • Durchmesser der Schwingspule = 20,4 mm
  • Lineare Auslenkung xlin = +/- 0,75 mm
  • Einbaudurchmesser d = 77,5 mm
  • Aussendurchmesser d = 81 mm
  • Einbautiefe (nicht eingefräst) t = 50 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

TangBand W3-1401

Gehäuse-Empfehlung 1:
geschlossene Box mit 0,24 Liter
ab 193/122 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
0,74 Liter BR-Box
mit 2cm-Rohr der Länge 13 cm
ab 105/81 Hz (-3dB/-8dB).

TangBand W3-1401

Best.-Nr.: BP-W3-1401

- nicht lieferbar

7 cm Breitbandlautsprecher mit Aluminium-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 30/60 W
  • Frequenzbereich = 75-20000 Hz
  • Resonanzfrequenz fs = 75 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 84 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,6 Ohm
  • Kraftfaktor BL = 5,56 N/A
  • Schwingspuleninduktivität L = 0,021 mH
  • Äquivalentvolumen Vas = 1,65 l
  • Freiluftgesamtgüte Qts = 0,31 (Qms=1,75, Qes=0,38)
  • Durchmesser der Schwingspule = 25 mm
  • Lineare Auslenkung xlin = +/- 3,5 mm
  • Einbaudurchmesser d = 75 mm
  • Aussendurchmesser d = 81 mm
  • Einbautiefe (nicht eingefräst) t = 57 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden


TangBand W3-517A

Best.-Nr.: BP-W3-517A

- nicht lieferbar

Breitbandlautsprecher mit hochwertiger-Membran.

Bausätze einblenden wieder ausblenden

TangBand W3-926SDF
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 0,98 Liter
ab 162/102 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
4 Liter BR-Box
mit HP35 der Länge 7 cm
ab 75/63 Hz (-3dB/-8dB).

TangBand W3-926SDF

Best.-Nr.: BP-W3-926SDF

- nicht lieferbar

7 cm Breitbandlautsprecher mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 12/25 W
  • Frequenzbereich = 100-20000 Hz
  • Resonanzfrequenz fs = 100 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 86 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6 Ohm
  • Kraftfaktor BL = 3,72 N/A
  • Schwingspuleninduktivität L = 0,084 mH
  • Effektive Membranfläche Sd = 32 cm2
  • Bewegte Masse incl. Luftlast mms = 2 g
  • Äquivalentvolumen Vas = 1,89 l
  • Freiluftgesamtgüte Qts = 0,49 (Qms=5,86, Qes=0,54)
  • Durchmesser der Schwingspule = 20,4 mm
  • Lineare Auslenkung xlin = +/- 0,75 mm
  • Einbaudurchmesser d = 77,5 mm
  • Aussendurchmesser d = 81 mm
  • Einbautiefe (nicht eingefräst) t = 51,2 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

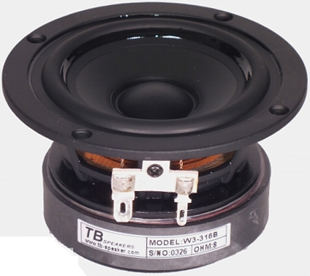

TangBand W3-316

Gehäuse-Empfehlung 1:
geschlossene Box mit 0,61 Liter
ab 183/116 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
2,4 Liter BR-Box
mit HP35 der Länge 10 cm
ab 88/72 Hz (-3dB/-8dB).

TangBand W3-316

Best.-Nr.: BP-W3-316

- nicht lieferbar

8 cm Breitbandlautsprecher mit Polypropylen-Membran.

  • Belastbarkeit (Nenn/Musik) = 15/30 W
  • Frequenzbereich = 100-20000 Hz
  • Resonanzfrequenz fs = 100 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 88 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,6 Ohm
  • Kraftfaktor BL = 4,37 N/A
  • Schwingspuleninduktivität L = 0,15 mH
  • Effektive Membranfläche Sd = 32 cm2
  • Bewegte Masse incl. Luftlast mms = 2 g
  • Äquivalentvolumen Vas = 1,72 l
  • Freiluftgesamtgüte Qts = 0,43 (Qms=6,68, Qes=0,46)
  • Durchmesser der Schwingspule = 20 mm
  • Lineare Auslenkung xlin = +/- 1,3 mm
  • Einbaudurchmesser d = 75 mm
  • Aussendurchmesser d = 93 mm
  • Einbautiefe (nicht eingefräst) t = 48,5 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

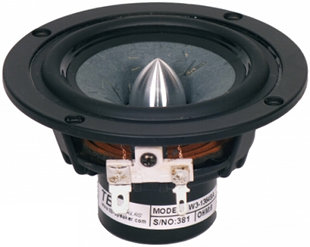

TangBand W3-1364

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,8 Liter
ab 144/91 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
6,9 Liter BR-Box
mit HP35 der Länge 4 cm
ab 64/56 Hz (-3dB/-8dB).

TangBand W3-1364

Best.-Nr.: BP-W3-1364

- nicht lieferbar

8 cm Breitbandlautsprecher mit Papier-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 12/25 W
  • Frequenzbereich = 105-20000 Hz
  • Resonanzfrequenz fs = 105 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 86 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,6 Ohm
  • Kraftfaktor BL = 3,51 N/A
  • Effektive Membranfläche Sd = 32 cm2
  • Bewegte Masse incl. Luftlast mms = 1,75 g
  • Äquivalentvolumen Vas = 1,88 l
  • Freiluftgesamtgüte Qts = 0,59 (Qms=2,48, Qes=0,77)
  • Durchmesser der Schwingspule = 18,4 mm
  • Lineare Auslenkung xlin = +/- 0,5 mm
  • Einbaudurchmesser d = 75,5 mm
  • Aussendurchmesser d = 93 mm
  • Einbautiefe (nicht eingefräst) t = 48,5 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

TangBand W3-1285

Gehäuse-Empfehlung 1:
geschlossene Box mit 0,26 Liter
ab 235/149 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
0,86 Liter BR-Box
mit 2cm-Rohr der Länge 7 cm
ab 124/97 Hz (-3dB/-8dB).

TangBand W3-1285

Best.-Nr.: BP-W3-1285SG

- nicht lieferbar

8 cm Breitbandlautsprecher mit Titan-Membran.

  • Belastbarkeit (Nenn/Musik) = 15/30 W
  • Resonanzfrequenz fs = 100 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 87 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,6 Ohm
  • Kraftfaktor BL = 5,03 N/A
  • Schwingspuleninduktivität L = 0,011 mH
  • Effektive Membranfläche Sd = 32 cm2
  • Bewegte Masse incl. Luftlast mms = 2,49 g
  • Äquivalentvolumen Vas = 1,413 l
  • Freiluftgesamtgüte Qts = 0,34 (Qms=1,78, Qes=0,42)
  • Aussendurchmesser d = 81 mm

Bausätze einblenden wieder ausblenden

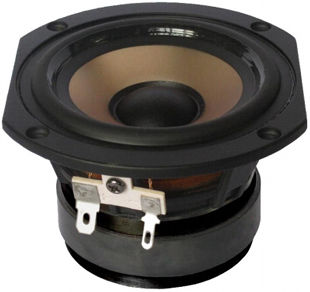

TangBand W3-532SQF

Best.-Nr.: BP-W3-532SQF

- nicht lieferbar

8 cm Breitbandlautsprecher mit Polypropylen-Membran.

  • Belastbarkeit (Nenn/Musik) = 12/25 W
  • Frequenzbereich = 100-20000 Hz
  • Resonanzfrequenz fs = 100 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 86 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,6 Ohm
  • Kraftfaktor BL = 3,23 N/A
  • Schwingspuleninduktivität L = 0,075 mH
  • Effektive Membranfläche Sd = 32 cm2
  • Bewegte Masse incl. Luftlast mms = 1,99 g
  • Äquivalentvolumen Vas = 1,54 l
  • Freiluftgesamtgüte Qts = 0,73 (Qms=4,37, Qes=0,87)
  • Durchmesser der Schwingspule = 20,4 mm
  • Lineare Auslenkung xlin = +/- 0,5 mm
  • Einbaudurchmesser d = 75 mm
  • Aussendurchmesser d = 93 mm
  • Einbautiefe (nicht eingefräst) t = 50 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

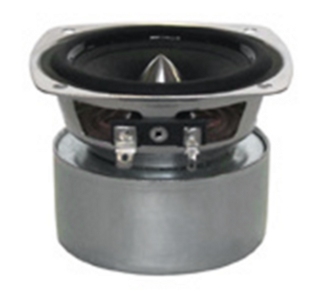

TangBand W3-594A

Best.-Nr.: BP-W3-594

- nicht lieferbar

7 cm Breitbandlautsprecher mit Papier-Membran. Der Lautsprecher ist geschirmt.

  • Belastbarkeit (Nenn/Musik) = 12/25 W
  • Frequenzbereich = 100-20000 Hz
  • Resonanzfrequenz fs = 100 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 87 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,6 Ohm
  • Kraftfaktor BL = 3,3 N/A
  • Schwingspuleninduktivität L = 0,3 mH
  • Effektive Membranfläche Sd = 32 cm2
  • Bewegte Masse incl. Luftlast mms = 1,71 g
  • Äquivalentvolumen Vas = 1,79 l
  • Freiluftgesamtgüte Qts = 0,64 (Qms=6,59, Qes=0,71)
  • Durchmesser der Schwingspule = 18,4 mm
  • Einbaudurchmesser d = 71,2 mm
  • Aussendurchmesser d = 84 mm
  • Einbautiefe (nicht eingefräst) t = 59 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

TangBand W3-871S

Best.-Nr.: BP-W3-871S

- nicht lieferbar

8 cm Breitbandlautsprecher mit Papier-Membran. Der Lautsprecher ist geschirmt.

  • Belastbarkeit (Nenn/Musik) = 12/25 W
  • Frequenzbereich = 110-20000 Hz
  • Resonanzfrequenz fs = 110 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 87 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,6 Ohm
  • Kraftfaktor BL = 3,51 N/A
  • Schwingspuleninduktivität L = 0,75 mH
  • Effektive Membranfläche Sd = 32 cm2
  • Bewegte Masse incl. Luftlast mms = 2 g
  • Äquivalentvolumen Vas = 1,65 l
  • Freiluftgesamtgüte Qts = 0,59 (Qms=3,4, Qes=0,71)
  • Durchmesser der Schwingspule = 18 mm
  • Einbaudurchmesser d = 71,5 mm
  • Aussendurchmesser d = 93 mm
  • Einbautiefe (nicht eingefräst) t = 56,5 mm

Bausätze einblenden wieder ausblenden

TangBand W3-871SA

TangBand W3-871SA

Best.-Nr.: BP-W3-871SA

- nicht lieferbar

8 cm Breitbandlautsprecher mit Papier-Membran. Die Nase wird mit einem Phaseplug geziert.

  • Belastbarkeit (Nenn/Musik) = 15/30 W
  • Frequenzbereich = 110-20000 Hz
  • Resonanzfrequenz fs = 110 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 87 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,6 Ohm
  • Kraftfaktor BL = 3,53 N/A
  • Schwingspuleninduktivität L = 0,29 mH
  • Effektive Membranfläche Sd = 32 cm2
  • Bewegte Masse incl. Luftlast mms = 1,71 g
  • Äquivalentvolumen Vas = 1,66 l
  • Freiluftgesamtgüte Qts = 0,59 (Qms=6,57, Qes=0,65)
  • Durchmesser der Schwingspule = 20 mm
  • Lineare Auslenkung xlin = +/- 0,5 mm
  • Einbaudurchmesser d = 72 mm
  • Aussendurchmesser d = 93 mm
  • Einbautiefe (nicht eingefräst) t = 57 mm

Bausätze einblenden wieder ausblenden

TangBand W3-871SC

TangBand W3-871SC

Best.-Nr.: BP-W3-871SC

- nicht lieferbar

8 cm Breitbandlautsprecher mit Papier-Membran. Die Nase wird mit einem Phaseplug geziert.

  • Belastbarkeit (Nenn/Musik) = 15/30 W
  • Frequenzbereich = 110-20000 Hz
  • Resonanzfrequenz fs = 110 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 87 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,6 Ohm
  • Kraftfaktor BL = 3,53 N/A
  • Schwingspuleninduktivität L = 0,29 mH
  • Effektive Membranfläche Sd = 32 cm2
  • Bewegte Masse incl. Luftlast mms = 1,71 g
  • Äquivalentvolumen Vas = 1,66 l
  • Freiluftgesamtgüte Qts = 0,59 (Qms=6,57, Qes=0,65)
  • Durchmesser der Schwingspule = 20 mm
  • Lineare Auslenkung xlin = +/- 0,5 mm
  • Einbaudurchmesser d = 72 mm
  • Aussendurchmesser d = 93 mm
  • Einbautiefe (nicht eingefräst) t = 57 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

TangBand W3-871OEM

Best.-Nr.: BP-W3-871-C

- nicht lieferbar

8 cm Breitbandlautsprecher mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 15/30 W
  • Frequenzbereich = 110-20000 Hz
  • Resonanzfrequenz fs = 110 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 87 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,6 Ohm
  • Kraftfaktor BL = 3,53 N/A
  • Schwingspuleninduktivität L = 0,29 mH
  • Effektive Membranfläche Sd = 32 cm2
  • Bewegte Masse incl. Luftlast mms = 1,71 g
  • Äquivalentvolumen Vas = 1,66 l
  • Freiluftgesamtgüte Qts = 0,59 (Qms=6,57, Qes=0,65)
  • Durchmesser der Schwingspule = 20 mm
  • Lineare Auslenkung xlin = +/- 0,5 mm
  • Einbaudurchmesser d = 72 mm
  • Aussendurchmesser d = 93 mm
  • Einbautiefe (nicht eingefräst) t = 56,5 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

TangBand TW28-537

Best.-Nr.: BP-28-537

- nicht lieferbar

28 mm Hochtöner mit Gewebe-Membran. Eine dünne Schicht Ferrofluid im Luftspalt sorgt für eine gute Kühlung.

  • Belastbarkeit (Nenn/Musik) = 12/100 W
  • Frequenzbereich = 900-20000 Hz
  • Resonanzfrequenz fs = 900 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 91 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6 Ohm
  • Durchmesser der Schwingspule = 28 mm
  • Einbaudurchmesser d = 84 mm
  • Aussendurchmesser d = 110 mm
  • Einbautiefe (nicht eingefräst) t = 44,8 mm

Bausätze einblenden wieder ausblenden

TangBand NS28-537S

TangBand NS28-537S

Best.-Nr.: BP-NS28-537S

- nicht lieferbar

28 mm Kalottenhochtöner mit Gewebe-Membran. Zur Kühlung und leichten Bedämpfung enthält sein Luftspalt dünnflüssiges Ferrofluid.

  • Belastbarkeit (Nenn/Musik) = 120 W
  • Frequenzbereich = 2000-20000 Hz
  • Resonanzfrequenz fs = 850 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 89 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6 Ohm
  • Durchmesser der Schwingspule = 28 mm
  • Einbaudurchmesser d = 83,5 mm
  • Aussendurchmesser d = 110 mm

Bausätze einblenden wieder ausblenden

TangBand W4-1052SDF
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,8 Liter
ab 128/81 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
7,3 Liter BR-Box
mit HP50 der Länge 14 cm
ab 62/51 Hz (-3dB/-8dB).

TangBand W4-1052SDF

Best.-Nr.: BP-W4-1052SDF

- nicht lieferbar

10 cm Breitbandlautsprecher mit Polypropylen-Membran.

  • Belastbarkeit (Nenn/Musik) = 20/40 W
  • Frequenzbereich = 70-17000 Hz
  • Resonanzfrequenz fs = 70 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 88 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,8 Ohm
  • Kraftfaktor BL = 4,1 N/A
  • Schwingspuleninduktivität L = 0,0057 mH
  • Effektive Membranfläche Sd = 57 cm2
  • Bewegte Masse incl. Luftlast mms = 4,61 g
  • Äquivalentvolumen Vas = 5,21 l
  • Freiluftgesamtgüte Qts = 0,42 (Qms=4,8, Qes=0,46)
  • Durchmesser der Schwingspule = 25,4 mm
  • Lineare Auslenkung xlin = +/- 2,6 mm
  • Einbaudurchmesser d = 93 mm
  • Aussendurchmesser d = 116 mm
  • Einbautiefe (nicht eingefräst) t = 60 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

TangBand W4-1757
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,7 Liter
ab 131/83 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
6,8 Liter BR-Box
mit HP50 der Länge 14 cm
ab 62/52 Hz (-3dB/-8dB).

TangBand W4-1757

Best.-Nr.: BP-W4-1757

- nicht lieferbar

10 cm Breitbandlautsprecher mit Sandwich-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 30/60 W
  • Frequenzbereich = 75-20000 Hz
  • Resonanzfrequenz fs = 75 Hz
  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 86 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,6 Ohm
  • Kraftfaktor BL = 4,51 N/A
  • Schwingspuleninduktivität L = 0,019 mH
  • Effektive Membranfläche Sd = 57 cm2
  • Bewegte Masse incl. Luftlast mms = 4,99 g
  • Äquivalentvolumen Vas = 4,19 l
  • Freiluftgesamtgüte Qts = 0,46 (Qms=1,55, Qes=0,65)
  • Durchmesser der Schwingspule = 38,5 mm
  • Einbaudurchmesser d = 96,5 mm
  • Aussendurchmesser d = 108,1 mm
  • Einbautiefe (nicht eingefräst) t = 47,7 mm

Bausätze einblenden wieder ausblenden

TangBand W4-1052
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 3,1 Liter
ab 123/77 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
12,3 Liter BR-Box
mit HP50 der Länge 8 cm
ab 58/48 Hz (-3dB/-8dB).

TangBand W4-1052

Best.-Nr.: BP-W4-1052

- nicht lieferbar

10 cm Breitbandlautsprecher mit Polypropylen-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 20/40 W
  • Frequenzbereich = 70-17000 Hz
  • Resonanzfrequenz fs = 70 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 87 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,8 Ohm
  • Kraftfaktor BL = 3,44 N/A
  • Schwingspuleninduktivität L = 0,0057 mH
  • Effektive Membranfläche Sd = 57 cm2
  • Bewegte Masse incl. Luftlast mms = 3,85 g
  • Äquivalentvolumen Vas = 7,58 l
  • Freiluftgesamtgüte Qts = 0,44 (Qms=4,52, Qes=0,49)
  • Durchmesser der Schwingspule = 25,4 mm
  • Lineare Auslenkung xlin = +/- 3,4 mm
  • Einbaudurchmesser d = 93 mm
  • Aussendurchmesser d = 116 mm
  • Einbautiefe (nicht eingefräst) t = 56,5 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

TangBand W4-1320

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,3 Liter
ab 167/105 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
4,4 Liter BR-Box
mit HP50 der Länge 14 cm
ab 86/68 Hz (-3dB/-8dB).

TangBand W4-1320

Best.-Nr.: BP-W4-1320

- nicht lieferbar

10 cm Breitbandlautsprecher mit Papier-Membran. Der Lautsprecher ist geschirmt. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an. Die Unterhangschwingspule bleibt im linearen Betrieb komplett im Magnetfeld.

  • Belastbarkeit (Nenn/Musik) = 25/50 W
  • Frequenzbereich = 75-20000 Hz
  • Resonanzfrequenz fs = 75 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 89 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,8 Ohm
  • Kraftfaktor BL = 4,8 N/A
  • Schwingspuleninduktivität L = 0,01 mH
  • Effektive Membranfläche Sd = 57 cm2
  • Bewegte Masse incl. Luftlast mms = 3,48 g
  • Äquivalentvolumen Vas = 5,99 l
  • Freiluftgesamtgüte Qts = 0,36 (Qms=1,5, Qes=0,48)
  • Durchmesser der Schwingspule = 25,4 mm
  • Lineare Auslenkung xlin = +/- 3 mm
  • Einbaudurchmesser d = 95,7 mm
  • Aussendurchmesser d = 108,7 mm
  • Einbautiefe (nicht eingefräst) t = 72 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

TangBand W4-1320SJ
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,2 Liter
ab 172/108 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
4 Liter BR-Box
mit HP50 der Länge 14 cm
ab 90/70 Hz (-3dB/-8dB).

TangBand W4-1320SJ

Best.-Nr.: pe-tbw4-1320sj

EUR 99,00 ohne MwSt: € 83.19 / $ 89.85

11 cm Breitbandlautsprecher mit hochwertiger-Membran. Der Lautsprecher ist geschirmt. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an. Die Unterhangschwingspule bleibt im linearen Betrieb komplett im Magnetfeld.

  • Belastbarkeit (Nenn/Musik) = 25/50 W
  • Frequenzbereich = 75-20000 Hz
  • Resonanzfrequenz fs = 75 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 89 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,8 Ohm
  • Kraftfaktor BL = 4,7 N/A
  • Schwingspuleninduktivität L = 0,01 mH
  • Effektive Membranfläche Sd = 57 cm2
  • Bewegte Masse incl. Luftlast mms = 3,48 g
  • Äquivalentvolumen Vas = 5,95 l
  • Freiluftgesamtgüte Qts = 0,36 (Qms=1,29, Qes=0,49)
  • Durchmesser der Schwingspule = 25,4 mm
  • Lineare Auslenkung xlin = +/- 3 mm
  • Einbaudurchmesser d = 95,6 mm
  • Aussendurchmesser d = 125 mm
  • Einbautiefe (nicht eingefräst) t = 72 mm

Bausätze einblenden wieder ausblenden

TangBand W4-1337SD

Gehäuse-Empfehlung 1:
geschlossene Box mit 0,08 Liter
ab 152/96 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
0,3 Liter BR-Box
mit HP35 der Länge 145 cm
ab 78/61 Hz (-3dB/-8dB).

TangBand W4-1337SD

Best.-Nr.: BP-W4-1337

- nicht lieferbar

11 cm Breitbandlautsprecher mit Titan-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an. Der Lautsprecher ist geschirmt.

  • Belastbarkeit (Nenn/Musik) = 25/50 W
  • Frequenzbereich = 70-20000 Hz
  • Resonanzfrequenz fs = 70 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 87 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,8 Ohm
  • Kraftfaktor BL = 5,37 N/A
  • Schwingspuleninduktivität L = 0,015 mH
  • Effektive Membranfläche Sd = 57 cm2
  • Bewegte Masse incl. Luftlast mms = 4,61 g
  • Äquivalentvolumen Vas = 0,37 l
  • Freiluftgesamtgüte Qts = 0,37 (Qms=1,51, Qes=0,49)
  • Durchmesser der Schwingspule = 25,4 mm
  • Lineare Auslenkung xlin = +/- 3 mm
  • Einbaudurchmesser d = 95,5 mm
  • Aussendurchmesser d = 125,5 mm
  • Einbautiefe (nicht eingefräst) t = 69,3 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

TangBand W4-656
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,1 Liter
ab 153/97 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
3,5 Liter BR-Box
mit HP35 der Länge 10 cm
ab 81/63 Hz (-3dB/-8dB).

TangBand W4-656

Best.-Nr.: BP-W4-656

- nicht lieferbar

11 cm Breitbandlautsprecher mit Polypropylen-Membran.

  • Belastbarkeit (Nenn/Musik) = 40/80 W
  • Frequenzbereich = 65-12000 Hz
  • Resonanzfrequenz fs = 65 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 88 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6 Ohm
  • Kraftfaktor BL = 5,41 N/A
  • Schwingspuleninduktivität L = 0,0057 mH
  • Effektive Membranfläche Sd = 57 cm2
  • Bewegte Masse incl. Luftlast mms = 4,47 g
  • Äquivalentvolumen Vas = 5,77 l
  • Freiluftgesamtgüte Qts = 0,34 (Qms=2,39, Qes=0,39)
  • Durchmesser der Schwingspule = 25,4 mm
  • Lineare Auslenkung xlin = +/- 3,4 mm
  • Einbaudurchmesser d = 94,5 mm
  • Aussendurchmesser d = 125,5 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

TangBand W4-655SA

Gehäuse-Empfehlung 1:
geschlossene Box mit 0,87 Liter
ab 170/107 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
2,8 Liter BR-Box
mit HP35 der Länge 10 cm
ab 90/70 Hz (-3dB/-8dB).

TangBand W4-655SA

Best.-Nr.: BP-W4-655SA

- nicht lieferbar

11 cm Breitbandlautsprecher mit Papier-Membran. Die Nase wird mit einem Phaseplug geziert.

  • Belastbarkeit (Nenn/Musik) = 40/80 W
  • Frequenzbereich = 70-14000 Hz
  • Resonanzfrequenz fs = 70 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 89 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6 Ohm
  • Kraftfaktor BL = 5,73 N/A
  • Schwingspuleninduktivität L = 0,43 mH
  • Effektive Membranfläche Sd = 57 cm2
  • Bewegte Masse incl. Luftlast mms = 4 g
  • Äquivalentvolumen Vas = 5,09 l
  • Freiluftgesamtgüte Qts = 0,32 (Qms=4,35, Qes=0,35)
  • Durchmesser der Schwingspule = 25 mm
  • Lineare Auslenkung xlin = +/- 1,5 mm
  • Einbaudurchmesser d = 95 mm
  • Aussendurchmesser d = 126 mm
  • Einbautiefe (nicht eingefräst) t = 78 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

TangBand W5-1685

Gehäuse-Empfehlung 1:
geschlossene Box mit 5,8 Liter
ab 84/53 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
24 Liter BR-Box
mit HP70 der Länge 19 cm
ab 39/33 Hz (-3dB/-8dB).

TangBand W5-1685

Best.-Nr.: BP-W5-1685

- nicht lieferbar

14 cm Tieftöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 45/90 W
  • Frequenzbereich = 50-10000 Hz
  • Resonanzfrequenz fs = 50 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 86 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,6 Ohm
  • Kraftfaktor BL = 4,72 N/A
  • Schwingspuleninduktivität L = 0,042 mH
  • Effektive Membranfläche Sd = 94 cm2
  • Bewegte Masse incl. Luftlast mms = 10,98 g
  • Äquivalentvolumen Vas = 12,76 l
  • Freiluftgesamtgüte Qts = 0,46 (Qms=3,33, Qes=0,53)
  • Durchmesser der Schwingspule = 38,5 mm
  • Lineare Auslenkung xlin = +/- 6,1 mm
  • Einbaudurchmesser d = 122 mm
  • Aussendurchmesser d = 155 mm
  • Einbautiefe (nicht eingefräst) t = 95,5 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

TangBand W5-1611SA
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 4,6 Liter
ab 110/69 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
18 Liter BR-Box
mit HP70 der Länge 13 cm
ab 53/43 Hz (-3dB/-8dB).

TangBand W5-1611SA

Best.-Nr.: BP-W5-1611

- nicht lieferbar

13 cm Breitbandlautsprecher mit Polypropylen-Membran.

  • Belastbarkeit (Nenn/Musik) = 28/56 W
  • Frequenzbereich = 60-20000 Hz
  • Resonanzfrequenz fs = 60 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 90 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,8 Ohm
  • Kraftfaktor BL = 5,18 N/A
  • Schwingspuleninduktivität L = 0,11 mH
  • Effektive Membranfläche Sd = 94 cm2
  • Bewegte Masse incl. Luftlast mms = 5,76 g
  • Äquivalentvolumen Vas = 13,02 l
  • Freiluftgesamtgüte Qts = 0,44 (Qms=1,67, Qes=0,6)
  • Durchmesser der Schwingspule = 25,4 mm
  • Einbaudurchmesser d = 94 mm
  • Aussendurchmesser d = 157 mm
  • Einbautiefe (nicht eingefräst) t = 82,5 mm

Bausätze einblenden wieder ausblenden

TangBand W5-876SA

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,2 Liter
ab 121/76 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
3,9 Liter BR-Box
mit HP50 der Länge 33 cm
ab 65/50 Hz (-3dB/-8dB).

TangBand W5-876SA

Best.-Nr.: BP-W5-876SA

- nicht lieferbar

14 cm Tieftöner mit Papier-Membran. Der Lautsprecher ist geschirmt.

  • Belastbarkeit (Nenn/Musik) = 50/100 W
  • Frequenzbereich = 50-2000 Hz
  • Resonanzfrequenz fs = 50 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 86 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,4 Ohm
  • Kraftfaktor BL = 9,92 N/A
  • Schwingspuleninduktivität L = 2,088 mH
  • Effektive Membranfläche Sd = 94 cm2
  • Bewegte Masse incl. Luftlast mms = 17 g
  • Äquivalentvolumen Vas = 7,13 l
  • Freiluftgesamtgüte Qts = 0,33 (Qms=3,9, Qes=0,36)
  • Durchmesser der Schwingspule = 32 mm
  • Lineare Auslenkung xlin = +/- 2,5 mm
  • Einbaudurchmesser d = 112 mm
  • Aussendurchmesser d = 155 mm
  • Einbautiefe (nicht eingefräst) t = 96 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

TangBand W5-938SB

Gehäuse-Empfehlung 1:
geschlossene Box mit 2,1 Liter
ab 145/91 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
7,4 Liter BR-Box
mit HP50 der Länge 10 cm
ab 75/59 Hz (-3dB/-8dB).

TangBand W5-938SB

Best.-Nr.: BP-W5-938SB

- nicht lieferbar

14 cm Koaxiallautsprecher mit Papier-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 45/90 W
  • Resonanzfrequenz fs = 65 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 90 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,8 Ohm
  • Kraftfaktor BL = 6,65 N/A
  • Schwingspuleninduktivität L = 0,3893 mH
  • Effektive Membranfläche Sd = 94 cm2
  • Bewegte Masse incl. Luftlast mms = 7 g
  • Äquivalentvolumen Vas = 10,17 l
  • Freiluftgesamtgüte Qts = 0,36 (Qms=1,78, Qes=0,45)
  • Lineare Auslenkung xlin = +/- 5 mm
  • Einbaudurchmesser d = 133 mm
  • Aussendurchmesser d = 155,75 mm
  • Einbautiefe (nicht eingefräst) t = 77 mm

Bausätze einblenden wieder ausblenden

TangBand W6-1139SI
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 3,5 Liter
ab 75/47 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
13,1 Liter BR-Box
mit HP50 der Länge 25 cm
ab 37/30 Hz (-3dB/-8dB).

TangBand W6-1139SI

Best.-Nr.: BP-W6-1139

- nicht lieferbar

16 cm Tieftöner mit Papier-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 50/100 W
  • Frequenzbereich = 38-800 Hz
  • Resonanzfrequenz fs = 38 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 83 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,6 Ohm
  • Kraftfaktor BL = 8,67 N/A
  • Schwingspuleninduktivität L = 0,34 mH
  • Effektive Membranfläche Sd = 140 cm2
  • Bewegte Masse incl. Luftlast mms = 39,91 g
  • Äquivalentvolumen Vas = 11,78 l
  • Freiluftgesamtgüte Qts = 0,4 (Qms=2,65, Qes=0,47)
  • Durchmesser der Schwingspule = 38,5 mm
  • Lineare Auslenkung xlin = +/- 13 mm
  • Einbaudurchmesser d = 141,5 mm
  • Aussendurchmesser d = 176,5 mm
  • Einbautiefe (nicht eingefräst) t = 101 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

TangBand W6-1721

Gehäuse-Empfehlung 1:
geschlossene Box mit 11,1 Liter
ab 72/45 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
44 Liter BR-Box
mit HP70 der Länge 13 cm
ab 34/28 Hz (-3dB/-8dB).

TangBand W6-1721

Best.-Nr.: BP-W6-1721

- nicht lieferbar

16 cm Tieftöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 50/100 W
  • Frequenzbereich = 40-5000 Hz
  • Resonanzfrequenz fs = 40 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 88 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,4 Ohm
  • Kraftfaktor BL = 5,12 N/A
  • Schwingspuleninduktivität L = 83,78 mH
  • Effektive Membranfläche Sd = 140 cm2
  • Bewegte Masse incl. Luftlast mms = 14,97 g
  • Äquivalentvolumen Vas = 29,38 l
  • Freiluftgesamtgüte Qts = 0,43 (Qms=3,58, Qes=0,49)
  • Durchmesser der Schwingspule = 38,5 mm
  • Lineare Auslenkung xlin = +/- 8 mm
  • Einbaudurchmesser d = 147 mm
  • Aussendurchmesser d = 176,5 mm
  • Einbautiefe (nicht eingefräst) t = 114,9 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

TangBand W6-1914S
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 4,4 Liter
ab 116/73 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
16 Liter BR-Box
mit HP70 der Länge 14 cm
ab 59/47 Hz (-3dB/-8dB).

TangBand W6-1914S

Best.-Nr.: BP-W6-1914

- nicht lieferbar

16 cm Tieftöner mit Aluminium-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 45/90 W
  • Frequenzbereich = 55-7000 Hz
  • Resonanzfrequenz fs = 55 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 89 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,5 Ohm
  • Kraftfaktor BL = 8,79 N/A
  • Schwingspuleninduktivität L = 0,012 mH
  • Effektive Membranfläche Sd = 140 cm2
  • Bewegte Masse incl. Luftlast mms = 14,97 g
  • Äquivalentvolumen Vas = 18,1 l
  • Freiluftgesamtgüte Qts = 0,38 (Qms=6,11, Qes=0,4)
  • Durchmesser der Schwingspule = 66,5 mm
  • Einbaudurchmesser d = 148 mm
  • Aussendurchmesser d = 178,8 mm
  • Einbautiefe (nicht eingefräst) t = 73 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

TangBand W6-1936

Gehäuse-Empfehlung 1:
geschlossene Box mit 0,98 Liter
ab 67/42 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
3,4 Liter BR-Box
mit HP50 der Länge 134 cm
ab 34/27 Hz (-3dB/-8dB).

TangBand W6-1936

Best.-Nr.: BP-W6-1936

- nicht lieferbar

16 cm Tieftöner mit Aluminium-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 80/160 W
  • Frequenzbereich = 30-800 Hz
  • Resonanzfrequenz fs = 30 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 78 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,5 Ohm
  • Kraftfaktor BL = 21,56 N/A
  • Schwingspuleninduktivität L = 0,548 mH
  • Effektive Membranfläche Sd = 140 cm2
  • Bewegte Masse incl. Luftlast mms = 141,6 g
  • Äquivalentvolumen Vas = 4,66 l
  • Freiluftgesamtgüte Qts = 0,36 (Qms=3,09, Qes=0,41)
  • Durchmesser der Schwingspule = 38,5 mm
  • Lineare Auslenkung xlin = +/- 7,4 mm
  • Einbaudurchmesser d = 149,8 mm
  • Aussendurchmesser d = 184,5 mm
  • Einbautiefe (nicht eingefräst) t = 83,3 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

TangBand W6-1974
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 10,2 Liter
ab 84/53 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
42 Liter BR-Box
mit HP70 der Länge 9 cm
ab 39/33 Hz (-3dB/-8dB).

TangBand W6-1974

Best.-Nr.: BP-W6-1974

- nicht lieferbar

16 cm Tieftöner mit Aluminium-Membran.

  • Belastbarkeit (Nenn/Musik) = 50/100 W
  • Frequenzbereich = 35-8000 Hz
  • Resonanzfrequenz fs = 50 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 90 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6 Ohm
  • Kraftfaktor BL = 6,5 N/A
  • Schwingspuleninduktivität L = 0,52 mH
  • Effektive Membranfläche Sd = 140 cm2
  • Bewegte Masse incl. Luftlast mms = 12 g
  • Äquivalentvolumen Vas = 22,38 l
  • Freiluftgesamtgüte Qts = 0,48 (Qms=5,75, Qes=0,52)
  • Durchmesser der Schwingspule = 25 mm
  • Lineare Auslenkung xlin = +/- 3,5 mm
  • Einbaudurchmesser d = 147 mm
  • Aussendurchmesser d = 176,5 mm
  • Einbautiefe (nicht eingefräst) t = 72 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

TangBand W6-789

Gehäuse-Empfehlung 1:
geschlossene Box mit 18 Liter
ab 86/54 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
72 Liter BR-Box
mit HP70 der Länge 3 cm
ab 41/34 Hz (-3dB/-8dB).

TangBand W6-789

Best.-Nr.: BP-W6-789D

- nicht lieferbar

16 cm Tieftöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 15/30 W
  • Frequenzbereich = 50-10000 Hz
  • Resonanzfrequenz fs = 50 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 92 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6 Ohm
  • Kraftfaktor BL = 5,13 N/A
  • Schwingspuleninduktivität L = 0,128 mH
  • Effektive Membranfläche Sd = 140 cm2
  • Bewegte Masse incl. Luftlast mms = 7 g
  • Äquivalentvolumen Vas = 41,53 l
  • Freiluftgesamtgüte Qts = 0,46 (Qms=6,32, Qes=0,50)
  • Durchmesser der Schwingspule = 25,4 mm
  • Einbaudurchmesser d = 147 mm
  • Aussendurchmesser d = 176,5 mm
  • Einbautiefe (nicht eingefräst) t = 74,5 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

TangBand W6-1530

TangBand W6-1530

Best.-Nr.: BP-W6-1530

- nicht lieferbar

16 cm Koaxiallautsprecher mit hochwertiger-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 45/90 W
  • Frequenzbereich = 50-20000 Hz
  • Resonanzfrequenz fs = 50 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 87 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,4 Ohm
  • Kraftfaktor BL = 6,45 N/A
  • Schwingspuleninduktivität L = 0,15 mH
  • Effektive Membranfläche Sd = 140 cm2
  • Bewegte Masse incl. Luftlast mms = 13,8 g
  • Äquivalentvolumen Vas = 20,97 l
  • Freiluftgesamtgüte Qts = 0,6 (Qms=7,21, Qes=0,66)
  • Lineare Auslenkung xlin = +/- 3,5 mm
  • Einbaudurchmesser d = 147 mm
  • Aussendurchmesser d = 176,5 mm
  • Einbautiefe (nicht eingefräst) t = 95,5 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

TangBand W6-1108SA

Gehäuse-Empfehlung 1:
geschlossene Box mit 5,9 Liter
ab 94/59 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
20 Liter BR-Box
mit HP70 der Länge 18 cm
ab 48/38 Hz (-3dB/-8dB).

TangBand W6-1108SA

Best.-Nr.: BP-W6-1108SA

- nicht lieferbar

16 cm Tieftöner mit Glasfaser,sw-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 60/120 W
  • Frequenzbereich = 42-6000 Hz
  • Resonanzfrequenz fs = 42 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 90 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,5 Ohm
  • Kraftfaktor BL = 7,79 N/A
  • Schwingspuleninduktivität L = 1,6669 mH
  • Effektive Membranfläche Sd = 140 cm2
  • Bewegte Masse incl. Luftlast mms = 12,8 g
  • Äquivalentvolumen Vas = 27,74 l
  • Freiluftgesamtgüte Qts = 0,36 (Qms=6,86, Qes=0,38)
  • Durchmesser der Schwingspule = 38 mm
  • Lineare Auslenkung xlin = +/- 2,75 mm
  • Einbaudurchmesser d = 147 mm
  • Aussendurchmesser d = 176 mm
  • Einbautiefe (nicht eingefräst) t = 93 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

TangBand W8-1363SBF
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 3,9 Liter
ab 63/40 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
14,9 Liter BR-Box
mit HP70 der Länge 63 cm
ab 31/25 Hz (-3dB/-8dB).

TangBand W8-1363SBF

Best.-Nr.: BP-W8-1363SBF

- nicht lieferbar

20 cm Tieftöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 150/300 W
  • Frequenzbereich = 32-800 Hz
  • Resonanzfrequenz fs = 32 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 83 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,2 Ohm
  • Kraftfaktor BL = 13,03 N/A
  • Schwingspuleninduktivität L = 0,82 mH
  • Effektive Membranfläche Sd = 220 cm2
  • Bewegte Masse incl. Luftlast mms = 99,78 g
  • Äquivalentvolumen Vas = 13,37 l
  • Freiluftgesamtgüte Qts = 0,39 (Qms=4,26, Qes=0,43)
  • Durchmesser der Schwingspule = 49,5 mm
  • Lineare Auslenkung xlin = +/- 12 mm
  • Einbaudurchmesser d = 183 mm
  • Aussendurchmesser d = 219 mm
  • Einbautiefe (nicht eingefräst) t = 118 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

TangBand W8-740p
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 3,2 Liter
ab 74/47 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
9,3 Liter BR-Box
mit HP70 der Länge 74 cm
ab 41/32 Hz (-3dB/-8dB).

TangBand W8-740p

Best.-Nr.: BP-W8-740P

- nicht lieferbar

20 cm Tieftöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 150/300 W
  • Frequenzbereich = 28-1000 Hz
  • Resonanzfrequenz fs = 28 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 84 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,2 Ohm
  • Kraftfaktor BL = 13,35 N/A
  • Schwingspuleninduktivität L = 3,18 mH
  • Effektive Membranfläche Sd = 220 cm2
  • Bewegte Masse incl. Luftlast mms = 95 g
  • Äquivalentvolumen Vas = 23 l
  • Freiluftgesamtgüte Qts = 0,29 (Qms=10,53, Qes=0,30)
  • Durchmesser der Schwingspule = 50 mm
  • Lineare Auslenkung xlin = +/- 12 mm
  • Einbaudurchmesser d = 182 mm
  • Aussendurchmesser d = 210 mm
  • Einbautiefe (nicht eingefräst) t = 136 mm

Bausätze einblenden wieder ausblenden

TangBand W8-1808

Best.-Nr.: BP-W8-1808

- nicht lieferbar

20 cm Breitbandlautsprecher mit Papier-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 30/60 W
  • Frequenzbereich = 45-20000 Hz
  • Resonanzfrequenz fs = 45 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 93 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,8 Ohm
  • Kraftfaktor BL = 5,28 N/A
  • Äquivalentvolumen Vas = 88,14 l
  • Freiluftgesamtgüte Qts = 0,44 (Qms=1,33, Qes=0,66)
  • Durchmesser der Schwingspule = 38,5 mm
  • Lineare Auslenkung xlin = +/- 5 mm
  • Einbaudurchmesser d = 190 mm
  • Aussendurchmesser d = 224 mm
  • Einbautiefe (nicht eingefräst) t = 109 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

TangBand W8-740q
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 2 Liter
ab 88/55 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
5,7 Liter BR-Box
mit HP70 der Länge 88 cm
ab 49/38 Hz (-3dB/-8dB).

TangBand W8-740q

Best.-Nr.: not-available

- nicht lieferbar

20 cm Tieftöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 150/300 W
  • Frequenzbereich = 32-700 Hz
  • Resonanzfrequenz fs = 32 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 83 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,2 Ohm
  • Kraftfaktor BL = 14,6 N/A
  • Schwingspuleninduktivität L = 0,88 mH
  • Effektive Membranfläche Sd = 220 cm2
  • Bewegte Masse incl. Luftlast mms = 104,7 g
  • Äquivalentvolumen Vas = 15,69 l
  • Freiluftgesamtgüte Qts = 0,28 (Qms=3,01, Qes=0,31)
  • Durchmesser der Schwingspule = 49,5 mm
  • Lineare Auslenkung xlin = +/- 12,1 mm
  • Einbaudurchmesser d = 182 mm
  • Aussendurchmesser d = 210 mm
  • Einbautiefe (nicht eingefräst) t = 136 mm

Bausätze einblenden wieder ausblenden

TangBand W8-740C

Gehäuse-Empfehlung 1:
geschlossene Box mit 3,2 Liter
ab 74/47 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
9,3 Liter BR-Box
mit HP70 der Länge 74 cm
ab 41/32 Hz (-3dB/-8dB).

TangBand W8-740C

Best.-Nr.: not-available

- nicht lieferbar

20 cm Tieftöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 120/230 W
  • Frequenzbereich = 28-1000 Hz
  • Resonanzfrequenz fs = 28 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 84 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,2 Ohm
  • Kraftfaktor BL = 13,35 N/A
  • Schwingspuleninduktivität L = 3,1811 mH
  • Effektive Membranfläche Sd = 220 cm2
  • Bewegte Masse incl. Luftlast mms = 95 g
  • Äquivalentvolumen Vas = 23 l
  • Freiluftgesamtgüte Qts = 0,29 (Qms=10,53, Qes=0,3)
  • Durchmesser der Schwingspule = 50 mm
  • Lineare Auslenkung xlin = +/- 6 mm
  • Einbaudurchmesser d = 182 mm
  • Aussendurchmesser d = 210 mm
  • Einbautiefe (nicht eingefräst) t = 132 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

TangBand WT-1427
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 4,9 Liter
ab 69/43 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
13,9 Liter BR-Box
mit HP70 der Länge 58 cm
ab 38/29 Hz (-3dB/-8dB).

TangBand WT-1427

Best.-Nr.: BP-WT-1427

- nicht lieferbar

24 cm Tieftöner mit hochwertiger-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 300/600 W
  • Frequenzbereich = 25-400 Hz
  • Resonanzfrequenz fs = 25 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 85 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,2 Ohm
  • Kraftfaktor BL = 17,35 N/A
  • Schwingspuleninduktivität L = 0,69 mH
  • Effektive Membranfläche Sd = 350 cm2
  • Bewegte Masse incl. Luftlast mms = 189,58 g
  • Äquivalentvolumen Vas = 38,23 l
  • Freiluftgesamtgüte Qts = 0,28 (Qms=3,42, Qes=0,31)
  • Durchmesser der Schwingspule = 65,5 mm
  • Einbaudurchmesser d = 233 mm
  • Aussendurchmesser d = 256,5 mm
  • Einbautiefe (nicht eingefräst) t = 76 mm

Bausätze einblenden wieder ausblenden

TangBand WQ-1858
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 47 Liter
ab 35/22 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
189 Liter BR-Box
mit HP100 der Länge 31 cm
ab 17/14 Hz (-3dB/-8dB).

TangBand WQ-1858

Best.-Nr.: BP-WQ-1858

- nicht lieferbar

30 cm Tieftöner mit Aluminium-Membran.

  • Belastbarkeit (Nenn/Musik) = 120/240 W
  • Frequenzbereich = 20-400 Hz
  • Resonanzfrequenz fs = 20 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 85 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,8 Ohm
  • Kraftfaktor BL = 17,64 N/A
  • Schwingspuleninduktivität L = 0,148 mH
  • Effektive Membranfläche Sd = 500 cm2
  • Bewegte Masse incl. Luftlast mms = 179,61 g
  • Äquivalentvolumen Vas = 116,52 l
  • Freiluftgesamtgüte Qts = 0,45 (Qms=3,88, Qes=0,51)
  • Durchmesser der Schwingspule = 49,5 mm
  • Lineare Auslenkung xlin = +/- 13,3 mm
  • Einbaudurchmesser d = 280 mm
  • Aussendurchmesser d = 313,5 mm
  • Einbautiefe (nicht eingefräst) t = 158 mm

Bausätze einblenden wieder ausblenden

Bitte beachten Sie: der auf einer Normschallwand gemessene Frequenzgang sagt über die Grenzfrequenz im Gehäuse wenig aus! Deswegen geben wir Ihnen meist in 2 Beispielen Dimensionierungshinweise mit der Angabe wie tief der Lautsprecher kommt.

zurück zur Startseite

© Copyright (c) Daniel Gattig, 2023; All rights reserved. - Irrtum vorbehalten
