WBT Zubehör

WBT-0725 Ag und WBT-0725 Cu

  WBT Signature Power Bridge und Topline Power Bridge

Ganz im Sinn der nextgen™ Technologie sind diese Kurzschlussbrücken zur Überbrückung von Bi-Wiring Terminals konzipiert: Das Leitermaterial besteht aus Reinkupfer (Cu) oder Reinsilber (Ag) und verleiht diesen Brücken höchste Leitfähigkeit. Die Oxydation der Oberfläche wird bei der Kupferversion durch Vergoldung und bei der Silberversion durch Platin-Beschichtung vermieden. Eine transparente Makrolon-Vollisolierung bietet 100 % igen Berührungsschutz und sorgt für CE- und IEC-Konformität. Zur Dämpfung von Vibrationen sind WBT-0725 Brücken zusätzlich mit einem eingelegten Elastomer ausgestattet.

Diese Kabelbrücken sind bei allen WBT-Polklemmen (mit Ausnahme der WBT-0702 Typen!) verwendbar. Unbedingt zu beachten ist der (vertikale) Abstand der zu verbindenden Polklemmen (s.u.).

Klemmenabstände:

  • der zu verbindenden Polklemmen (in der Höhe): exakt 60 mm
  • zwischen den Polen: mindestens 30 mm

PDF-Datenblatt

Preis pro Stück EUR 55,45 ohne MwSt: € 46.60 / $ 54.98

Preis pro Stück EUR 19,45 ohne MwSt: € 16.34 / $ 19.29



WBT-0715



WBT Polklemmenverlängerung

WBT-0715 ist eine Einbauhilfe für den Fall, dass WBT-Polklemmen in Lautsprechergehäuse mit mehr als 9 mm Wandstärke eingesetzt werden und keine Montageplatten zum Einsatz kommen. WBT-0715 wird einfach auf den Gewindebolzen der WBT-Klemme aufgeschraubt und ermöglicht so den Einbau in Wandstärken bis zu 50 mm.

Eine Feststellmutter und eine Fächerzahnscheibe für besonders festen Sitz sind im Lieferumfang enthalten.

Wichtig: Die Kabel für die Innenverdrahtung werden nach wie vor direkt an der Polklemme verlötet bzw. verschraubt. WBT-0715 fungiert als Einbauhilfe und liegt nicht im Signalweg.

Die Polklemmenverlängerung ist an allen WBT-Polklemmen (mit Ausnahme der WBT-0710 Typen!) einsetzbar.

Preis pro Stück EUR 5,55 ohne MwSt: € 4.66 / $ 5.50



WBT-0721



WBT Platinenklemme

Wenn gecrimpte Kabelenden bis zu 10 mm² an eine Platine angeschlossen werden sollen, ist diese Platinenklemme die ideale Lösung. Eine Kupferlegierung als Basismaterial sorgt für eine sehr gute Leitfähigkeit und die darübergelegte Vergoldung verhindert Oxydation der Oberfläche. Die Klemme kann sowohl vertikal als auch horizontal montiert werden. Eine Zylinderkopfschraube und eine Fächerscheibe sorgen für festen Sitz.

Preis pro Stück - nicht lieferbar



WBT-0799

Vergrößern

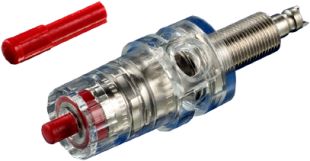

Safety Stick

Der WBT Safety Stick ist als Verschlussstopfen separat für Hersteller erhältlich, die das Anschlussloch für 4 mm Bananenstecker verschließen möchten zwecks Erlangung der CE- und IEC-Konformität

Mit definierter Eindrücktiefe.

Preis pro Stück EUR 0,21 ohne MwSt: € 0.18 / $ 0.21



WBT-9126

 Torxschraube T. 6

WBT Topline Polklemmen (inklusive der Signature Versionen WBT-0702 und WBT-0730) sind per se mit Torxschrauben¹ für den Crimpinnenanschluss ausgerüstet.

Die Torxschraube WBT-9126 ist mit 7 mm Länge für den Einsatz sowohl an den Midline Polklemmen WBT-0763 und WBT-0765 als auch an den Economy Klemmen WBT-0780 und WBT-0785 bestimmt. Durch ihre Länge von 7 mm können sowohl dickere als auch dünnere gecrimpte Kabel angeschlossen werden.

Für WBT-Crimpanschlüsse werden ausschließlich Schrauben mit Torxantrieb (Torx 6) und speziellem Feingewinde eingesetzt, die für einen dauerhaft festen Sitz sorgen. Das Grundmaterial ist Messing.

¹ Torx ist eine eingetragene Marke von Camcar Textron, USA

Preis pro Stück EUR 0,95 ohne MwSt: € 0.80 / $ 0.94



WBT-9150



Fächerscheibe

Diese feingezahnte Fächerscheibe ist mit allen WBT-Polklemmen kombinierbar. Beim Festschrauben der jeweiligen Kontermutter gräbt sie sich von innen in die Gehäusewand bzw. Puzzlescheibe und sorgt so für den ultimativ festen Sitz der WBT-Polklemme.

Preis pro Stück - nicht lieferbar



WBT-9410



WBT Puzzlescheibe

Die Puzzlescheibe gehört zum Lieferumfang jeder WBT-Polklemme. WBT-Polklemmen sind durch ihre Ausstattung mit einer Stufenscheibe‚ mit Nase’ bereits gegen Verdrehung gesichert. Dieser Schutz kann (und sollte!) durch den richtigen Einsatz der Puzzlescheiben noch optimiert werden. Dafür sollte ein Abstand der Klemmen zueinander von 30 mm oder 19 mm gewählt werden. Denn in diesem Fall können die Puzzlescheiben zweier Klemmen zusammengeclipst werden.

Preis pro Stück - nicht lieferbar



WBT-9302 und WBT-9303

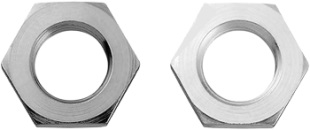

WBT Kontermutter M9

Die Kontermuttern sind mit verchromter (WBT-9302) sowie vergoldeter (WBT-9303) Oberfläche erhältlich. Jede WBT-Polklemme ist mit einer Kontermutter ausgestattet.

Preis pro Stück EUR 0,79 ohne MwSt: € 0.66 / $ 0.78

Preis pro Stück - nicht lieferbar



WBT-9102



WBT Zylinderkopfschraube

Die Zylinderkopfschraube ist für den Einsatz bei den Economy Polklemmen WBT-0780 und WBT-0785 bestimmt. Sie ermöglicht bei diesen Polklemmen die Fixierung der Kabel im Innenanschluss mittels Ringkabelschuh(en) sowie die direkte Verschraubung der Klemme auf der Platine selbst.

Zum Lieferumfang gehört eine kleine Fächerscheibe, die noch einmal zusätzlich einen festen Sitz garantiert.

Preis pro Stück - nicht lieferbar



Montageplatten



WBT Montageplatten

Diese Montageplatten sind für die professionelle Befestigung aller WBT-Polklemmen entwickelt worden. Sie bestehen aus einer stabilen 3 mm dicken Aluminiumplatte, die an den Ecken mit einem Radius von 10 mm abgerundet sind. Sechs bzw. vier Befestigungsbohrungen mit Schutz- senkung für Zylinderkopfschrauben erlauben die Befestigung auf dem Lautsprechergehäuse.

Für die Verwendung von metrischen Gewinden stehen auf Anfrage Messing-Spreizdübel zur Verfügung.

Die Platten können aufgesetzt oder versenkt eingebaut werden. Dank ihrer Stabilität ist es außerdem problemlos möglich, eine Frequenzweiche direkt auf die Rückseite der Platte zu montieren.

Schrauben und eine Moosgummidichtung gehören zum Liefer- umfang.

Sondergrößen und Laserbeschriftungen z.B. Typenschild oder Firmenlogo sind auf Anfrage möglich. Die Montageplatten sind mit allen WBT-Polklemmen bestückbar. Ideal für Lautsprecherhersteller und Audiophile, die ihre Standardpolklemmen gegen z.B. WBT nextgen Polklemmen austauschen wollen. Die Klemmenabstände der Bi-Wiring Montageplatten sind so gewählt, dass bei Bedarf auch der Einsatz der Kurzschlussbrücken WBT-0725 und WBT-0726 möglich ist.

Übersicht der Montageplatten

Montageplatten für Polklemmen (unbestückt):

Preis pro Stück EUR 58,75 ohne MwSt: € 49.37 / $ 58.26 , WBT-0530.05, für 1 Paar Polklemmen, 110 x 110 mm, alufarben
Preis pro Stück EUR 72,40 ohne MwSt: € 60.84 / $ 71.79 , WBT-0531.05, für 2 Paar Polklemmen, 110 x 150 mm, alufarben
Preis pro Stück EUR 79,20 ohne MwSt: € 66.55 / $ 78.53 , WBT-0532.05, für 2 Paar Polklemmen, 127 x 178 mm, alufarben

Aderendhülsen

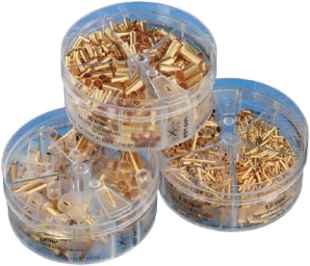

WBT Aderendhülsen

  • aus hochreinem Kupfer oder Feinsilber für beste Leitfähigkeit
  • 24 Karat Vergoldung als Korrosionsschutz
  • nach Sorten abgepackt im Beutel erhältlich, die gleichzeitig Nachfüllpackungen für die Sortimentsdosen sind
  • Hülsen mit Isolierkragen bieten zusätzlichen Knickschutz

Übersicht der Aderendhülsen

Aderendhülsen ohne Isolierkragen:

Preis pro Stück EUR 66,00 ohne MwSt: € 55.46 / $ 65.45 , WBT-0430, Leitermaterial: Cu, Querschnitt: 0,5 mm², AWG: 20, 250 Stk., Direkt-Vergoldung
Preis pro Stück EUR 97,00 ohne MwSt: € 81.51 / $ 96.18 , WBT-0431, Leitermaterial: Cu, Querschnitt: 0,75 mm², AWG: 18, 250 Stk., Direkt-Vergoldung
Preis pro Stück EUR 69,00 ohne MwSt: € 57.98 / $ 68.42 , WBT-0432, Leitermaterial: Cu, Querschnitt: 1,0 mm², AWG: 17, 150 Stk., Direkt-Vergoldung
Preis pro Stück EUR 54,00 ohne MwSt: € 45.38 / $ 53.55 , WBT-0433, Leitermaterial: Cu, Querschnitt: 1,5 mm², AWG: 15, 100 Stk., Direkt-Vergoldung
Preis pro Stück EUR 89,00 ohne MwSt: € 74.79 / $ 88.25 , WBT-0434, Leitermaterial: Cu, Querschnitt: 2,5 mm², AWG: 13, 100 Stk., Direkt-Vergoldung
Preis pro Stück EUR 189,00 ohne MwSt: € 158.82 / $ 187.41 , WBT-0435, Leitermaterial: Cu, Querschnitt: 4,0 mm², AWG: 11, 200 Stk., Direkt-Vergoldung
Preis pro Stück EUR 125,00 ohne MwSt: € 105.04 / $ 123.95 , WBT-0436, Leitermaterial: Cu, Querschnitt: 6,0 mm², AWG: 9, 125 Stk., Direkt-Vergoldung
Preis pro Stück EUR 120,00 ohne MwSt: € 100.84 / $ 118.99 , WBT-0437, Leitermaterial: Cu, Querschnitt: 10,0 mm², AWG: 7, 100 Stk., Direkt-Vergoldung
Preis pro Stück EUR 89,00 ohne MwSt: € 74.79 / $ 88.25 , WBT-0438, Leitermaterial: Cu, Querschnitt: 16,0 mm², AWG: 5, 40 Stk., Direkt-Vergoldung

Aderendhülsen mit Isolierkragen:

Preis pro Stück EUR 73,50 ohne MwSt: € 61.76 / $ 72.88 , WBT-0441, Leitermaterial: Cu, Querschnitt: 1,5 mm², AWG: 15, 50 Stk., Direkt-Vergoldung
Preis pro Stück EUR 63,60 ohne MwSt: € 53.45 / $ 63.07 , WBT-0442, Leitermaterial: Cu, Querschnitt: 2,5 mm², AWG: 13, 40 Stk., Direkt-Vergoldung
Preis pro Stück EUR 56,40 ohne MwSt: € 47.39 / $ 55.93 , WBT-0443, Leitermaterial: Cu, Querschnitt: 4,0 mm², AWG: 11, 30 Stk., Direkt-Vergoldung
Preis pro Stück EUR 55,25 ohne MwSt: € 46.43 / $ 54.79 , WBT-0444, Leitermaterial: Cu, Querschnitt: 6,0 mm², AWG: 9, 25 Stk., Direkt-Vergoldung
Preis pro Stück EUR 54,40 ohne MwSt: € 45.71 / $ 53.94 , WBT-0445, Leitermaterial: Cu, Querschnitt: 10,0 mm², AWG: 7, 20 Stk., Direkt-Vergoldung
Preis pro Stück EUR 51,90 ohne MwSt: € 43.61 / $ 51.46 , WBT-0446, Leitermaterial: Cu, Querschnitt: 16,0 mm², AWG: 5, 15 Stk., Direkt-Vergoldung

Aderendhülsen mit Isolierkragen:

Preis pro Stück EUR 4,95 ohne MwSt: € 4.16 / $ 4.91 , WBT-0450, Leitermaterial: Ag, Querschnitt: 1,5 mm², AWG: 15, 1 Stk., Platinierung
Preis pro Stück EUR 5,40 ohne MwSt: € 4.54 / $ 5.35 , WBT-0451, Leitermaterial: Ag, Querschnitt: 2,5 mm², AWG: 13, 1 Stk., Platinierung
Preis pro Stück EUR 8,10 ohne MwSt: € 6.81 / $ 8.03 , WBT-0452, Leitermaterial: Ag, Querschnitt: 4,0 mm², AWG: 11, 1 Stk., Platinierung
Preis pro Stück EUR 8,76 ohne MwSt: € 7.36 / $ 8.69 , WBT-0453, Leitermaterial: Ag, Querschnitt: 6,0 mm², AWG: 9, 1 Stk., Platinierung

Aderendhülsen-Sortimente:

Preis pro Stück EUR 391,30 ohne MwSt: € 328.82 / $ 388.01 , WBT-0470, Leitermaterial: Cu, Querschnitt: 0,5-2,5 mm², AWG: 20-13, 7 Sorten, Direkt-Vergoldung
Preis pro Stück EUR 376,50 ohne MwSt: € 316.39 / $ 373.34 , WBT-0471, Leitermaterial: Cu, Querschnitt: 4-16 mm², AWG: 11-5, 4 Sorten, Direkt-Vergoldung
Preis pro Stück EUR 196,20 ohne MwSt: € 164.87 / $ 194.55 , WBT-0472, Leitermaterial: Cu, Querschnitt: 4-16 mm², AWG: 11-5, 4 Sorten, Direkt-Vergoldung





Silberlötzinn

WBT Silberlötzinn

  • Qualitätslot mit 4% Feinsilberanteil
  • Halogenfreies Flussmittel schont Edelmetalloberflächen
  • Schmelztemperatur 178/180°C außergewöhnlich niedrig (bleihaltiges Lötzinn)
  • Schmelztemperatur 216/219°C außergewöhnlich niedrig (bleifreies Lötzinn)

Silberlötzinn verbleit:

Preis pro Stück EUR 28,80 ohne MwSt: € 24.20 / $ 28.56 , WBT-0800, Gewicht/Rolle: 42 g, Durchmesser 0,9 mm, Typ: Verbraucherpackung
Preis pro Stück EUR 109,00 ohne MwSt: € 91.60 / $ 108.08 , WBT-0820, Gewicht/Rolle: 250 g, Durchmesser 0,8 mm, Typ: Produktion und Werkstatt
Preis pro Stück EUR 188,50 ohne MwSt: € 158.40 / $ 186.92 , WBT-0840, Gewicht/Rolle: 500 g, Durchmesser 1,2 mm, Typ: Produktion und Werkstatt

Silberlötzinn bleifrei:

Preis pro Stück EUR 29,50 ohne MwSt: € 24.79 / $ 29.25 , WBT-0805, Gewicht/Rolle: 42 g, Durchmesser 0,9 mm, Typ: Verbraucherpackung
Preis pro Stück EUR 108,58 ohne MwSt: € 91.24 / $ 107.67 , WBT-0825, Gewicht/Rolle: 250 g, Durchmesser 0,8 mm, Typ: Produktion und Werkstatt
Preis pro Stück EUR 210,95 ohne MwSt: € 177.27 / $ 209.18 , WBT-0845, Gewicht/Rolle: 500 g, Durchmesser 1,2 mm, Typ: Produktion und Werkstatt
