WBT Polklemmen

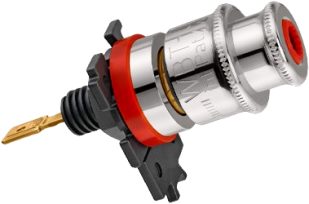

WBT-0705 Ag Polklemme

Vergrößern
  • Signalleiter aus hochreinem Silber
  • CE- und IEC-konform
  • Gehäuse aus glasfaser- und mineralverstärktem Kunststoff
  • Oberflächenschutz durch Passivierung der Oberfläche
  • max. Dauerstrom 30 A, Impulsstrom 200 A
  • verdrehgesicherte Montage
  • Puzzlescheibensystem

nextgen™ Polklemme mit Silbersignalleiter, in Silberfinish

Durch Trennung von Signalübertragung und mechanischer Verspannung können erstmals optimale Materialien zum Einsatz kommen. Für die Signalübertragung wird hochreines Silber als der beste elektrische Leiter eingesetzt. Aber wegen der mechanischen Beschränkungen von Silber ist die Verwendung erst durch die ausgeklügelte Kombination mit Hochleistungs-Kunststoffen möglich. Natürlich ist die Silberoberfläche passiviert, um Oxydation zu verhindern.

Die Seele der neuen Polklemme WBT-0705 Ag ist überdies auch konsequent einteilig konstruiert, so dass alle unnötigen Übergangswiderstände entfallen. Der Signalleiter ist eingebettet in eine Matrix aus glasfaser- und mineralverstärktem Kunststoff und zudem noch perfekt zugentlastet durch eine anti-magnetische Edelstahlstrebe. Ein zusätzlicher Dämpfungsring aus Elastomer hält Schwingungen von der Kontaktebene fern und unterdrückt so erfolgreich jegliche Kontaktmikrophonie.

Prinzipbedingt ist dieser Aufbau elektrisch isolierend. Gestalterische Elemente aus Messing geben der WBT-0705 nextgen™ die ansprechende Erscheinung und die Haptik, ohne die Berührungssicherheit zu beeinträchtigen. So erfüllt sie alle gängigen Normen und Sicherheitsbestimmungen.

Außenanschluss:

Die geschickte Verwinkelung des Signalleiters erlaubt den sicheren Anschluss von Kabelschuhen, Bananensteckern und gecrimpten Kabelenden.

Innenanschluss:

Lötfahnen, die je nach Bedarf umgebogen werden können. WBT empfiehlt das oberflächenschonende Silber-Lötzinn WBT-0800.

Einbau:

Mitgeliefert werden Einbauisolierungen, die neben der isolierten auch eine verdrehsichere Montage und die Polkennung gewährleisten. Dazu gehören auch Kontermuttern, Doppelstufenscheiben mit Nase und Puzzlescheiben. Diese Puzzlescheiben können ineinandergeclipst werden. Dadurch ergeben sich genaue Klemmenabstände von 19 oder 30 mm, vor allem aber ein absoluter Verdrehschutz. Bei stark Körperschall behafteten Geräten, wie z. B. Lautsprechern, sollte eine zusätzliche Mutternsicherung z. B. durch die WBT Fächerscheibe WBT-9150 erfolgen.

Hinweis für Gerätehersteller:

Wegen bestehender Sicherheitsvorschriften müssen die 4-mm-Bananenlöcher von WBT-Polklemmen mit dem Safety Stick WBT-0799 verschlossen werden.

Leiterquerschnitt (max.):

  • Außen: 4 mm² (11 AWG)
  • Innen: 4 mm² (11 AWG)

Anschlusstechnik:

  • Außen: 4-mm-Bananenstecker, Kabelschuhe (6 - 8 mm Gabel), Crimpen
  • Innen: Löten oder 6,3 mm Flachsteckkabelschuh

Wandstärke: 0,9 - 10 mm (bei Wandstärken größer 8,0 mm ohne Puzzlescheibe)

Kennung: rot, weiß oder schwarz

PDF-Datenblatt

Preis pro Stück EUR 86,90 ohne MwSt: € 73.03 / $ 85.44

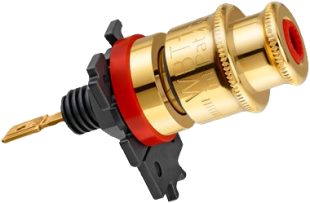

WBT-0705 Cu Polklemme

Vergrößern
  • Signalleiter aus hochreinem Kupfer
  • CE- und IEC-konform
  • Gehäuse aus glasfaser- und mineralverstärktem Kunststoff
  • 24 Karat Direktvergoldung (nickelfrei)
  • max. Dauerstrom 30 A, Impulsstrom 200 A
  • verdrehgesicherte Montage
  • Puzzlescheibensystem

nextgen™ Polklemme, mit Kupfersignalleiter, vergoldet

Durch Trennung von Signalübertragung und mechanischer Verspannung können erstmals optimale Materialien zum Einsatz kommen. Für die Signalübertragung wird hochreines Kupfer als einer der besten elektrischen Leiter eingesetzt. Aber wegen der mechanischen Beschränkungen von Kupfer ist die Verwendung erst durch die ausgeklügelte Kombination mit Hochleistungs-Kunststoffen möglich. Natürlich ist die Kupferoberfläche nickelfrei direktvergoldet, um Korrosion zu verhindern.

Die Seele der neuen Polklemme WBT-0705 Cu ist überdies auch konsequent einteilig konstruiert, so dass alle unnötigen Übergangswiderstände entfallen. Der Signalleiter ist eingebettet in eine Matrix aus glasfaser- und mineralverstärktem Kunststoff und zudem noch perfekt zugentlastet durch eine anti-magnetische Edelstahlstrebe. Ein zusätzlicher Dämpfungsring aus Elastomer hält Schwingungen von der Kontaktebene fern und unterdrückt so erfolgreich jegliche Kontaktmikrophonie.

Prinzipbedingt ist dieser Aufbau elektrisch isolierend. Gestalterische Elemente aus Messing geben der WBT-0710 nextgen™ die ansprechende Erscheinung und die Haptik, ohne die Berührungssicherheit zu beeinträchtigen. So erfüllt sie alle gängigen Normen und Sicherheitsbestimmungen.

Außenanschluss:

Die geschickte Verwinkelung des Signalleiters erlaubt den sicheren Anschluss von Kabelschuhen, Bananensteckern und gecrimpten Kabelenden.

Innenanschluss:

Lötfahnen, die je nach Bedarf umgebogen werden können. WBT empfiehlt das oberflächenschonende Silber-Lötzinn WBT-0800.

Einbau:

Mitgeliefert werden Einbauisolierungen, die neben der isolierten auch eine verdrehsichere Montage und die Polkennung gewährleisten. Dazu gehören auch Kontermuttern, Doppelstufenscheiben mit Nase und Puzzlescheiben. Diese Puzzlescheiben können ineinandergeclipst werden. Dadurch ergeben sich genaue Klemmenabstände von 19 oder 30 mm, vor allem aber ein absoluter Verdrehschutz. Bei stark Körperschall behafteten Geräten, wie z. B. Lautsprechern, sollte eine zusätzliche Mutternsicherung z. B. durch die WBT Fächerscheibe WBT-9150 erfolgen.

Hinweis für Gerätehersteller:

Wegen bestehender Sicherheitsvorschriften müssen die 4-mm-Bananenlöcher von WBT-Polklemmen mit dem Safety Stick WBT-0799 verschlossen werden.

Leiterquerschnitt (max.):

  • Außen: 4 mm² (11 AWG)
  • Innen: 4 mm² (11 AWG)

Anschlusstechnik:

  • Außen: 4-mm-Bananenstecker, Kabelschuhe (6 - 8 mm Gabel), Crimpen
  • Innen: Löten oder 6,3 mm Flachsteckkabelschuh

Wandstärke: 0,9 - 10 mm (bei Wandstärken größer 8,0 mm ohne Puzzlescheibe)

Kennung: rot, weiß oder schwarz

PDF-Datenblatt

Preis pro Stück EUR 59,95 ohne MwSt: € 50.38 / $ 58.94

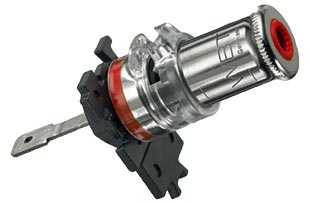

WBT-0710 Ag Polklemme

Vergrößern
  • Signalleiter aus hochreinem Silber
  • CE- und IEC-konform
  • Gehäuse aus glasfaser- und mineralverstärktem Kunststoff
  • Oberflächenschutz durch Passivierung der Oberfläche
  • max. Dauerstrom 30 A, Impulsstrom 200 A
  • verdrehgesicherte Montage
  • Puzzlescheibensystem

nextgen™ Polklemme mit Silbersignalleiter, in Silberfinish

Durch Trennung von Signalübertragung und mechanischer Verspannung können erstmals optimale Materialien zum Einsatz kommen. Für die Signalübertragung wird hochreines Silber als der beste elektrische Leiter eingesetzt. Aber wegen der mechanischen Beschränkungen von Silber ist die Verwendung erst durch die ausgeklügelte Kombination mit Hochleistungs-Kunststoffen möglich. Natürlich ist die Silberoberfläche passiviert, um Oxydation zu verhindern.

Die Seele der neuen Polklemme WBT-0710 Ag ist überdies auch konsequent einteilig konstruiert, so dass alle unnötigen Übergangswiderstände entfallen. Der Signalleiter ist eingebettet in eine Matrix aus glasfaser- und mineralverstärktem Kunststoff und zudem noch perfekt zugentlastet durch eine anti-magnetische Edelstahlstrebe. Ein zusätzlicher Dämpfungsring aus Elastomer hält Schwingungen von der Kontaktebene fern und unterdrückt so erfolgreich jegliche Kontaktmikrophonie.

Prinzipbedingt ist dieser Aufbau elektrisch isolierend. Gestalterische Elemente aus Messing geben der WBT-0710 nextgen™ die ansprechende Erscheinung und die Haptik, ohne die Berührungssicherheit zu beeinträchtigen. So erfüllt sie alle gängigen Normen und Sicherheitsbestimmungen.

Außenanschluss:

Die geschickte Verwinkelung des Signalleiters erlaubt den sicheren Anschluss von Kabelschuhen, Bananensteckern und gecrimpten Kabelenden.

Innenanschluss:

Lötfahnen, die je nach Bedarf umgebogen werden können. WBT empfiehlt das oberflächenschonende Silber-Lötzinn WBT-0800.

Einbau:

Mitgeliefert werden Einbauisolierungen, die neben der isolierten auch eine verdrehsichere Montage und die Polkennung gewährleisten. Dazu gehören auch Kontermuttern, Doppelstufenscheiben mit Nase und Puzzlescheiben. Diese Puzzlescheiben können ineinandergeclipst werden. Dadurch ergeben sich genaue Klemmenabstände von 19 oder 30 mm, vor allem aber ein absoluter Verdrehschutz. Bei stark Körperschall behafteten Geräten, wie z. B. Lautsprechern, sollte eine zusätzliche Mutternsicherung z. B. durch die WBT Fächerscheibe WBT-9150 erfolgen.

Hinweis für Gerätehersteller:

Wegen bestehender Sicherheitsvorschriften müssen die 4-mm-Bananenlöcher von WBT-Polklemmen mit dem Safety Stick WBT-0799 verschlossen werden.

Leiterquerschnitt (max.):

  • Außen: 10 mm² (7 AWG)
  • Innen: 4 mm² (11 AWG)

Anschlusstechnik:

  • Außen: 4-mm-Bananenstecker, Kabelschuhe (6 - 8 mm Gabel), Crimpen
  • Innen: Löten oder 6,3 mm Flachsteckkabelschuh

Wandstärke: 0,9 - 6,5 mm (bei Wandstärken größer 4,5 mm ohne Puzzlescheibe)

Kennung: rot, weiß oder schwarz

PDF-Datenblatt

Preis pro Stück EUR 69,35 ohne MwSt: € 58.28 / $ 68.18



WBT-0710 Cu Polklemme

Vergrößern
  • Signalleiter aus hochreinem Kupfer
  • CE- und IEC-konform
  • Gehäuse aus glasfaser- und mineralverstärktem Kunststoff
  • 24 Karat Direktvergoldung (nickelfrei)
  • max. Dauerstrom 30 A, Impulsstrom 200 A
  • verdrehgesicherte Montage
  • Puzzlescheibensystem

nextgen™ Polklemme mit Kupfersignalleiter, vergoldet

Durch Trennung von Signalübertragung und mechanischer Verspannung können erstmals optimale Materialien zum Einsatz kommen. Für die Signalübertragung wird hochreines Kupfer als einer der besten elektrischen Leiter eingesetzt. Aber wegen der mechanischen Beschränkungen von Kupfer ist die Verwendung erst durch die ausgeklügelte Kombination mit Hochleistungs-Kunststoffen möglich. Natürlich ist die Kupferoberfläche nickelfrei direktvergoldet, um Korrosion zu verhindern.

Die Seele der neuen Polklemme WBT-0710 Cu ist überdies auch konsequent einteilig konstruiert, so dass alle unnötigen Übergangswiderstände entfallen. Der Signalleiter ist eingebettet in eine Matrix aus glasfaser- und mineralverstärktem Kunststoff und zudem noch perfekt zugentlastet durch eine anti-magnetische Edelstahlstrebe. Ein zusätzlicher Dämpfungsring aus Elastomer hält Schwingungen von der Kontaktebene fern und unterdrückt so erfolgreich jegliche Kontaktmikrophonie.

Prinzipbedingt ist dieser Aufbau elektrisch isolierend. Gestalterische Elemente aus Messing geben der WBT-0710 nextgen™ die ansprechende Erscheinung und die Haptik, ohne die Berührungssicherheit zu beeinträchtigen. So erfüllt sie alle gängigen Normen und Sicherheitsbestimmungen.

Außenanschluss:

Die geschickte Verwinkelung des Signalleiters erlaubt den sicheren Anschluss von Kabelschuhen, Bananensteckern und gecrimpten Kabelenden.

Innenanschluss:

Lötfahnen, die je nach Bedarf umgebogen werden können. WBT empfiehlt das oberflächenschonende Silber-Lötzinn WBT-0800 (s. auch WBT Löttechnik).

Einbau:

Mitgeliefert werden Einbauisolierungen, die neben der isolierten auch eine verdrehsichere Montage und die Polkennung gewährleisten. Dazu gehören auch Kontermuttern, Doppelstufenscheiben mit Nase und Puzzlescheiben. Diese Puzzlescheiben können ineinandergeclipst werden. Dadurch ergeben sich genaue Klemmenabstände von 19 oder 30 mm, vor allem aber ein absoluter Verdrehschutz. Bei stark Körperschall behafteten Geräten, wie z. B. Lautsprechern, sollte eine zusätzliche Mutternsicherung z. B. durch die WBT Fächerscheibe WBT-9150 erfolgen.

Hinweis für Gerätehersteller:

Wegen bestehender Sicherheitsvorschriften müssen die 4-mm-Bananenlöcher von WBT-Polklemmen mit dem Safety Stick WBT-0799 verschlossen werden.

Leiterquerschnitt (max.):

  • Außen: 10 mm² (7 AWG)
  • Innen: 4 mm² (11 AWG)

Anschlusstechnik:

  • Außen: 4-mm-Bananenstecker, Kabelschuhe (6 - 8 mm Gabel), Crimpen
  • Innen: Löten oder 6,3 mm Flachsteckkabelschuh

Wandstärke: 0,9 - 6,5 mm (bei Wandstärken größer 4,5 mm ohne Puzzlescheibe)

Kennung: rot, weiß oder schwarz

PDF-Datenblatt

Preis pro Stück EUR 44,20 ohne MwSt: € 37.14 / $ 43.46

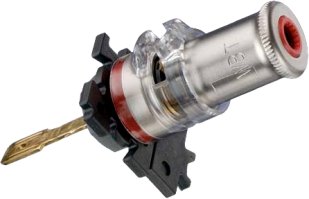

WBT-0710 Cu mC Polklemme

Vergrößern
  • Signalleiter einteilig und aus hochreinem Kupfer
  • CE- und IEC-konform
  • Gehäuse aus glasfaser- und mineralverstärktem Kunststoff
  • Oberflächenschutz des Signal- leiters durch 24 Karat Direktvergoldung (nickelfrei)
  • max. Dauerstrom 30 A, Impulsstrom 200 A
  • verdrehgesicherte Montage
  • Puzzlescheibensystem

nextgen™ Polklemme mit Kupfersignalleiter, Oberfläche des Gehäuses in Velours-Chromium Finish

Durch Trennung von Signalübertragung und mechanischer Verspannung können erstmals optimale Materialien zum Einsatz kommen. Für die Signalübertragung wird hochreines Kupfer als einer der besten elektrischen Leiter eingesetzt. Aber wegen der mechanischen Beschränkungen von Kupfer ist die Verwendung erst durch die ausgeklügelte Kombination mit Hochleistungs-Kunststoffen möglich. Natürlich ist die Kupferoberfläche des Signalleiters nickelfrei direktvergoldet, um Korrosion zu verhindern.

Die Seele der neuen Polklemme WBT-0710 Cu mC ist überdies auch konsequent einteilig konstruiert, so dass alle unnötigen Übergangswiderstände entfallen. Der Signalleiter ist eingebettet in eine Matrix aus glasfaser- und mineralverstärktem Kunststoff und zudem noch perfekt zugentlastet durch eine antimagnetische Edelstahlstrebe. Ein zusätzlicher Dämpfungsring aus Elastomer hält Schwingungen von der Kontaktebene fern und unterdrückt so erfolgreich jegliche Kontaktmikrophonie.

Prinzipbedingt ist dieser Aufbau elektrisch isolierend. Gestalterische Elemente aus Messing geben der WBT-0710 nextgen™ die ansprechende Erscheinung und die Haptik ohne die Berührungssicherheit zu beeinträchtigen. So erfüllt sie alle gängigen Normen und Sicherheitsbestimmungen.

Außenanschluss:

Die geschickte Verwinkelung des Signalleiters erlaubt den sicheren Anschluss von Kabelschuhen, Bananensteckern und gecrimpten Kabelenden.

Innenanschluss:

Lötfahnen, die je nach Bedarf umgebogen werden können. WBT empfiehlt das oberflächenschonende Silber-Lötzinn WBT-0800 (s. auch WBT Löttechnik).

Einbau:

Mitgeliefert werden Einbauisolierungen, die neben der isolierten auch eine verdrehsichere Montage und die Polkennung gewährleisten. Dazu gehören auch Kontermuttern, Doppelstufenscheiben mit Nase und Puzzlescheiben. Diese Puzzlescheiben können ineinandergeclipst werden. Dadurch ergeben sich genaue Klemmenabstände von 19 oder 30 mm, vor allem aber ein absoluter Verdrehschutz. Bei stark Körperschall behafteten Geräten, wie z. B. Lautsprechern, sollte eine zusätzliche Mutternsicherung z. B. durch die WBT Fächerscheibe WBT-9150 erfolgen.

Hinweis für Gerätehersteller

Wegen bestehender Sicherheitsvorschriften müssen die 4-mm-Bananenlöcher von WBT-Polklemmen mit dem Safety Stick WBT-0799 verschlossen werden.

Leiterquerschnitt (max.):

  • Außen: 10 mm² (7 AWG)
  • Innen: 4 mm² (11 AWG)

Anschlusstechnik:

  • Außen: 4-mm-Bananenstecker, Kabelschuhe (6 - 8 mm Gabel), Crimpen
  • Innen: Löten oder 6,3 mm Flachsteckkabelschuh

Wandstärke: 0,9 - 6,5 mm (bei Wandstärken größer 4,5 mm ohne Puzzlescheibe)

Kennung: rot, weiß oder schwarz

PDF-Datenblatt

Preis pro Stück EUR 37,35 ohne MwSt: € 31.39 / $ 36.72

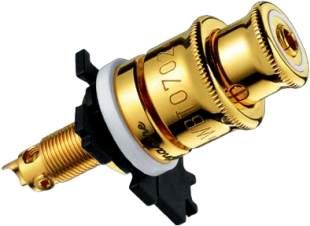

WBT-0702.11 Polklemme

Vergrößern
  • besonders hoher Kontaktdruck durch Feingewinde und Rillenfräsung
  • pat. Spannzange für 4-mm-Bananenstecker
  • Löt- oder Crimpanschluss mit Torxschraube
  • 24 Karat Direktvergoldung (nickelfrei)
  • max. Dauerstrom 100 A
  • verdrehgesicherte Montage
  • Puzzlescheibensystem

Signature Polklemme poliert, vergoldet

Topline Produkt für höchste Ansprüche an Signalübertragung, Mechanik und Design

Hervorragende Mechanik, massive Bauweise und zwei separate Spannmuttern ermöglichen einen hohen Kontaktdruck und damit geringe, gleichbleibende Übergangswiderstände - die Voraussetzung für minimalste Klangbeeinflussung. Das elegante Design der Polklemme wird durch die vergoldete Hochglanzoberfläche, die jegliche Korrosion verhindert, unterstützt. Dafür wird die Polklemme vor dem Vergolden poliert, so dass eine höchst strapazierfähige und abriebfeste Oberfläche entsteht.

Außenanschluss:

  • 4-mm-Bananenstecker Der integrierte Spannzangenmechanismus (WBT-Patent) klemmt durch Festdrehen der vorderen Spannmutter den Bananenstecker fest ein, und schützt damit nicht nur die Verbindung gegen ungewolltes Lösen sondern sorgt auch für einen besonders hohen Kontaktdruck.

  • Kabelschuhe und gecrimpte Kabelenden (bis 16 mm²) Die zweite Mutter erlaubt über ein Feingewinde, Kabelschuhe oder gecrimpte Kabelenden mit hohem Kontaktdruck zu verbinden. Halterillen im Mutterboden und in der Andruckplatte des Klemmenkörpers verbessern den Kontakt und vergrößern die Zugfestigkeit der Verbindung.

Innenanschlus:

Innen können Kabel bis zu einem Leiterquerschnitt von 10 mm² verwendet werden. WBT empfiehlt die Crimpanschlusstechnik. Mit den mitgelieferten Torxschrauben und dem Torx T.6 Schlüssel lassen sich gecrimpte Kabelenden perfekt fixieren. Die Anschlüsse können jedoch auch gelötet werden. WBT empfiehlt dann das oberflächenschonende Silber-Lötzinn WBT-0800 (s. auch WBT Löttechnik).

Einbau:

Mitgeliefert werden Einbauisolierungen, die neben der isolierten auch eine verdrehsichere Montage und die Polkennung gewährleisten. Dazu gehören auch Kontermuttern, Doppelstufenscheiben mit Nase und Puzzlescheiben. Diese Puzzlescheiben können ineinandergeclipst werden. Dadurch ergeben sich genaue Klemmenabstände von 19 oder 30 mm, vor allem aber ein absoluter Verdrehschutz. Bei stark Körperschall behafteten Geräten, wie z. B. Lautsprechern, sollte eine zusätzliche Mutternsicherung z. B. durch die WBT Fächerscheibe WBT-9150 erfolgen.

Hinweis für Gerätehersteller:

Wegen bestehender Sicherheitsvorschriften müssen die 4-mm-Bananenlöcher von WBT-Polklemmen mit dem Safety Stick WBT-0799 verschlossen werden.

Leiterquerschnitt (max.):

  • Außen: 16 mm² (5 AWG)
  • Innen: 10 mm² (7 AWG)

Anschlusstechnik:

  • Außen: 4-mm-Bananenstecker, Kabelschuhe (6 - 8 mm Gabel), Crimpen
  • Innen: Crimpen oder Löten

Wandstärke: 0,1 - 10 mm

Kennung: rot, weiß oder schwarz

PDF-Datenblatt

Preis pro Stück EUR 78,15 ohne MwSt: € 65.67 / $ 76.84

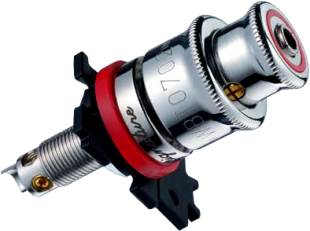

WBT-0702.12 Polklemme

Vergrößern
  • besonders hoher Kontaktdruck für Kabelschuhe durch Feingewinde und Rillenfräsung
  • patentierte Spannzange für 4-mm-Bananenstecker
  • Löt- oder Crimpanschluss mit Torxschraube
  • Platindirektbeschichtung (nickelfrei)
  • max. Dauerstrom 100 A
  • verdrehgesicherte Montage
  • Puzzlescheibensystem

Signature Polklemme poliert, platiniert

Topline Produkt für höchste Ansprüche an Signalübertragung, Mechanik und Design

Hervorragende Mechanik, massive Bauweise und zwei separate Spannmuttern ermöglichen einen hohen Kontaktdruck und damit geringe, gleichbleibende Übergangswiderstände - die Voraussetzung für minimalste Klangbeeinflussung. Das elegante Design der Polklemme wird durch die platinbeschichtete Hochglanzoberfläche, die jegliche Korrosion verhindert, unterstützt. Dafür wird die Polklemme vor dem Vergolden poliert, so dass eine höchst strapazierfähige und abriebfeste Oberfläche entsteht.

Außenanschluss:

  • 4-mm-Bananenstecker Der integrierte Spannzangenmechanismus (WBT-Patent) klemmt durch Festdrehen der vorderen Spannmutter den Bananenstecker fest ein, und schützt damit nicht nur die Verbindung gegen ungewolltes Lösen sondern sorgt auch für einen besonders hohen Kontaktdruck.

  • Kabelschuhe und gecrimpte Kabelenden (bis 16 mm²) Die zweite Mutter erlaubt über ein Feingewinde Kabelschuhe oder gecrimpte Kabelenden mit hohem Kontaktdruck zu verbinden. Halterillen im Mutterboden und in der Andruckplatte des Klemmenkörpers verbessern den Kontakt und vergrößern die Zugfestigkeit der Verbindung.

Innenanschluss:

Innen können Kabel bis zu einem Leiterquerschnitt von 10 mm² verwendet werden. WBT empfiehlt die Crimpanschlusstechnik. Mit den mitgelieferten Torxschrauben und dem Torx T.6 Schlüssel lassen sich gecrimpte Kabelenden perfekt fixieren. Die Anschlüsse können jedoch auch gelötet werden. WBT empfiehlt dann das oberflächenschonende Silber-Lötzinn WBT-0800.

Einbau:

Mitgeliefert werden Einbauisolierungen, die neben der isolierten auch eine verdrehsichere Montage und die Polkennung gewährleisten. Dazu gehören auch Kontermuttern, Doppelstufenscheiben mit Nase und Puzzlescheiben. Diese Puzzlescheiben können ineinandergeclipst werden. Dadurch ergeben sich genaue Klemmenabstände von 19 oder 30 mm, vor allem aber ein absoluter Verdrehschutz. Bei stark Körperschall behafteten Geräten, wie z. B. Lautsprechern, sollte eine zusätzliche Mutternsicherung z. B. durch die WBT Fächerscheibe WBT-9150 erfolgen.

Hinweis für Gerätehersteller:

Wegen bestehender Sicherheitsvorschriften müssen die 4-mm-Bananenlöcher von WBT-Polklemmen mit dem Safety Stick WBT-0799 verschlossen werden.

Leiterquerschnitt (max.):

  • Außen: 16 mm² (5 AWG)
  • Innen: 10 mm² (7 AWG)

Anschlusstechnik:

  • Außen: 4-mm-Bananenstecker, Kabelschuhe (6 - 8 mm Gabel), Crimpen
  • Innen: Crimpen oder Löten

Wandstärke: 0,1 - 10 mm

Kennung: rot, weiß oder schwarz

PDF-Datenblatt

Preis pro Stück EUR 78,15 ohne MwSt: € 65.67 / $ 76.84

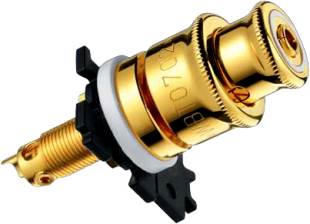

WBT-0702.01 Polklemme

Vergrößern
  • besonders hoher Kontaktdruck für Kabelschuhe durch Feingewinde und Rillenfräsung
  • patentierte Spannzange für 4-mm-Bananenstecker
  • Löt- oder Crimpanschluss mit Torxschraube
  • 24 Karat Mehrschichtvergoldung (nickelfrei)
  • max. Dauerstrom 100 A
  • verdrehgesicherte Montage
  • Puzzlescheibensystem

Topline Polklemme Vergoldet

Topline Produkt für höchste Ansprüche an Signalübertragung, Mechanik und Design

Hervorragende Mechanik, massive Bauweise und zwei separate Spannmuttern ermöglichen einen hohen Kontaktdruck und damit geringe, gleichbleibende Übergangswiderstände - die Voraussetzung für minimalste Klangbeeinflussung. Das elegante Design der Polklemme wird durch die nickelfreie Mehrschichtvergoldung, die jegliche Korrosion verhindert, unterstützt.

Außenanschluss:

  • 4-mm-Bananenstecker Der integrierte Spannzangenmechanismus (WBT-Patent) klemmt durch Festdrehen der vorderen Spannmutter den Bananenstecker fest ein, und schützt damit nicht nur die Verbindung gegen ungewolltes Lösen sondern sorgt auch für einen besonders hohen Kontaktdruck.
  • Kabelschuhe und gecrimpte Kabelenden (bis 16 mm²) Die zweite Mutter erlaubt über ein Feingewinde Kabelschuhe oder gecrimpte Kabelenden mit hohem Kontaktdruck zu verbinden. Halterillen im Mutterboden und in der Andruckplatte des Klemmkörpers verbessern den Kontakt und vergrößern die Zugfestigkeit der Verbindung.

Innenanschluss:

Innen können Kabel bis zu einem Leiterquerschnitt von 10 mm² verwendet werden. WBT empfiehlt die Crimpanschlusstechnik. Mit den mitgelieferten Torxschrauben und dem Torx T.6 Schlüssel lassen sich gecrimpte Kabelenden perfekt fixieren. Die Anschlüsse können jedoch auch gelötet werden. WBT und der Lautsprechershop empfehlen das oberflächenschonende Silber-Lötzinn WBT-0800.

Einbau:

Mitgeliefert werden Einbauisolierungen, die neben der isolierten auch eine verdrehsichere Montage und die Polkennung gewährleisten. Dazu gehören auch Kontermuttern, Doppelstufenscheiben mit Nase und Puzzlescheiben. Diese Puzzlescheiben können ineinandergeclipst werden. Dadurch ergeben sich genaue Klemmenabstände von 19 oder 30 mm, vor allem aber ein absoluter Verdrehschutz. Bei stark Körperschall behafteten Geräten, wie z. B. Lautsprechern, sollte eine zusätzliche Mutternsicherung z. B. durch die WBT Fächerscheibe WBT-9150 erfolgen.

Hinweis für Gerätehersteller:

Wegen bestehender Sicherheitsvorschriften müssen die 4-mm-Bananenlöcher von WBT-Polklemmen mit dem Safety Stick WBT-0799 verschlossen werden.

Leiterquerschnitt (max.):

  • Außen: 16 mm² (5 AWG)
  • Innen: 10 mm² (7 AWG)

Anschlusstechnik:

  • Außen: 4-mm-Bananenstecker, Kabelschuhe (6 - 8 mm Gabel), Crimpen
  • Innen: Crimpen oder Löten

Wandstärke: 0,1 - 10 mm

Kennung: rot, weiß oder schwarz

PDF-Datenblatt

Preis pro Stück EUR 60,60 ohne MwSt: € 50.92 / $ 59.58

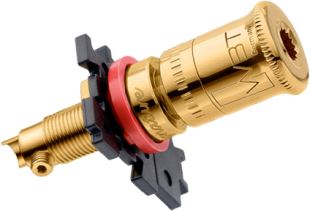

WBT-0730.11 Polklemme

Vergrößern
  • besonders hoher Kontaktdruck für Kabelschuhe durch Feingewinde und Pflasterfräsung
  • pat. zweiteilige Spannmutter für maximalen Halt der Verbindung
  • Löt- oder Crimpanschluss mit Torxschraube
  • 24 Karat Direktvergoldung (nickelfrei)
  • max. Dauerstrom 70 A
  • verdrehgesicherte Montage
  • Puzzlescheibensystem

Signature Polklemme poliert, vergoldet

Topline Produkt für höchste Ansprüche an Signalübertragung, Mechanik und Design

Hervorragende Mechanik, massive Bauweise und die zweiteilige Spannmutter mit frei drehbarem Druckstück ermöglichen einen hohen Kontaktdruck und damit geringe, gleichbleibende Übergangswiderstände - die Voraussetzung für minimalste Klangbeeinflussung. Das elegante Design der Polklemme wird durch die vergoldete Hochglanzoberfläche, die jegliche Korrosion verhindert, unterstützt. Dafür wird die Polklemme vor dem Vergolden poliert, so dass eine höchst strapazierfähige und abriebfeste Oberfläche entsteht.

Außenanschluss:

  • 4-mm-Bananenstecker Im vorderen Teil der Spannmutter kann ein 4-mm-Bananenstecker angeschlossen werden.
  • Kabelschuhe und gecrimpte Kabelenden (bis 6 mm²) Mit dem patentierten Spannmutternsystem von WBT lassen sich Kabelschuhe sowie gecrimpte Kabelenden druckstark verbinden. Dank der Pflasterfräsung des Druckstückbodens entsteht ein dauerhaft sicherer Halt der Verbindung bei sehr geringem Übergangswiderstand. Außerdem wird das Abscheren von Kabellitzen verhindert, falls blanke Kabelenden verwendet werden.

Innenanschluss:

Innen können Kabel bis zu einem Leiterquerschnitt von 10 mm² verwendet werden. WBT empfiehlt die Crimpanschlusstechnik. Mit den mitgelieferten Torxschrauben und dem Torx T.6 Schlüssel lassen sich gecrimpte Kabelenden perfekt fixieren. Die Anschlüsse können jedoch auch gelötet werden. WBT empfiehlt dann das oberflächenschonende Silber-Lötzinn WBT-0800.

Einbau:

Mitgeliefert werden Einbauisolierungen, die neben der isolierten auch eine verdrehsichere Montage und die Polkennung gewährleisten. Dazu gehören auch Kontermuttern, Doppelstufenscheiben mit Nase und Puzzlescheiben. Diese Puzzlescheiben können ineinandergeclipst werden. Dadurch ergeben sich genaue Klemmenabstände von 19 oder 30 mm, vor allem aber ein absoluter Verdrehschutz. Bei stark Körperschall behafteten Geräten, wie z. B. Lautsprechern, sollte eine zusätzliche Mutternsicherung z. B. durch die WBT Fächerscheibe WBT-9150 erfolgen. Bei Einsatz des Abstandhalters WBT-9404 kann WBT-0730.11 bequem auch als Doppelpolklemme mit vorgegebenem 19mm Abstand installiert werden. Dank der Einrastnuten ist die Einlassöffnung für Anschlusskabel in 45° Schritten drehbar.

Hinweis für Gerätehersteller:

Wegen bestehender Sicherheitsvorschriften müssen die 4-mm-Bananenlöcher von WBT-Polklemmen mit dem Safety Stick WBT-0799 verschlossen werden.

Leiterquerschnitt (max.):

  • Außen: 6 mm² (9 AWG)
  • Innen: 10 mm² (7 AWG)

Anschlusstechnik:

  • Außen: 4-mm-Bananenstecker, Kabelschuhe (6 - 8 mm Gabel), Crimpen
  • Innen: Crimpen oder Löten

Wandstärke: 0,1 - 6 mm

Kennung: rot oder weiß

Einbau: mit Abstandhalter WBT-9404 auch als Doppelklemme

PDF-Datenblatt

Preis pro Stück EUR 49,05 ohne MwSt: € 41.22 / $ 48.23



WBT-0730.12 Polklemme

Vergrößern
  • besonders hoher Kontaktdruck für Kabelschuhe durch Feingewinde und Pflasterfräsung
  • pat. zweiteilige Spannmutter für maximalen Halt der Verbindung
  • Löt- oder Crimpanschluss mit Torxschraube
  • Platindirektbeschichtung (nickelfrei)
  • max. Dauerstrom 70 A
  • verdrehgesicherte Montage
  • Puzzlescheibensystem

Signature Polklemme poliert, platiniert

Topline Produkt für höchste Ansprüche an Signalübertragung, Mechanik und Design

Hervorragende Mechanik, massive Bauweise und die zweiteilige Spannmutter mit frei drehbarem Druckstück ermöglichen einen hohen Kontaktdruck und damit geringe, gleichbleibende Übergangswiderstände - die Voraussetzung für minimalste Klangbeeinflussung. Das elegante Design der Polklemme wird durch die platindirektbeschichtete Hochglanzoberfläche, die jegliche Korrosion verhindert, unterstützt. Dafür wird die Polklemme vor dem Vergolden poliert, so dass eine höchst strapazierfähige und abriebfeste Oberfläche entsteht.

Außenanschluss:

  • 4-mm-Bananenstecker Im vorderen Teil der Spannmutter kann ein 4-mm-Bananenstecker angeschlossen werden.
  • Kabelschuhe und gecrimpte Kabelenden (bis 6 mm²) Mit dem patentierten Spannmutternsystem von WBT lassen sich Kabelschuhe sowie gecrimpte Kabelenden druckstark verbinden. Dank der Pflasterfräsung des Druckstückbodens entsteht ein dauerhaft sicherer Halt der Verbindung bei sehr geringem Übergangswiderstand. Außerdem wird das Abscheren von Kabellitzen verhindert, falls blanke Kabelenden verwendet werden.

Innenanschluss:

Innen können Kabel bis zu einem Leiterquerschnitt von 10 mm² verwendet werden. WBT empfiehlt die Crimpanschlusstechnik. Mit den mitgelieferten Torxschrauben und dem Torx T.6 Schlüssel lassen sich gecrimpte Kabelenden perfekt fixieren. Die Anschlüsse können jedoch auch gelötet werden. WBT empfiehlt dann das oberflächenschonende Silber-Lötzinn WBT-0800.

Einbau:

Mitgeliefert werden Einbauisolierungen, die neben der isolierten auch eine verdrehsichere Montage und die Polkennung gewährleisten. Dazu gehören auch Kontermuttern, Doppelstufenscheiben mit Nase und Puzzlescheiben. Diese Puzzlescheiben können ineinandergeclipst werden. Dadurch ergeben sich genaue Klemmenabstände von 19 oder 30 mm, vor allem aber ein absoluter Verdrehschutz. Bei stark Körperschall behafteten Geräten, wie z. B. Lautsprechern, sollte eine zusätzliche Mutternsicherung z. B. durch die WBT Fächerscheibe WBT-9150 erfolgen. Bei Einsatz des Abstandhalters WBT-9404 kann WBT-0730.12 bequem auch als Doppelpolklemme mit vorgegebenem 19mm Abstand installiert werden. Dank der Einrastnuten ist die Einlassöffnung für Anschlusskabel in 45° Schritten drehbar.

Hinweis für Gerätehersteller:

Wegen bestehender Sicherheitsvorschriften müssen die 4-mm-Bananenlöcher von WBT-Polklemmen mit dem Safety Stick WBT-0799 verschlossen werden.

Leiterquerschnitt (max.):

  • Außen: 6 mm² (9 AWG)
  • Innen: 10 mm² (7 AWG)

Anschlusstechnik:

  • Außen: 4-mm-Bananenstecker, Kabelschuhe (6 - 8 mm Gabel), Crimpen
  • Innen: Crimpen oder Löten

Wandstärke: 0,1 - 6 mm

Kennung: rot oder weiß

Einbau: mit Abstandhalter WBT-9404 auch als Doppelklemme

PDF-Datenblatt

Preis pro Stück EUR 49,05 ohne MwSt: € 41.22 / $ 48.23



WBT-0730.01 Polklemme

Vergrößern
  • besonders hoher Kontaktdruck für Kabelschuhe durch Feingewinde und Pflasterfräsung
  • pat. zweiteilige Spannmutter für maximalen Halt der Verbindung
  • Löt- oder Crimpanschluss mit Torxschraube
  • Platindirektbeschichtung (nickelfrei)
  • max. Dauerstrom 70 A
  • verdrehgesicherte Montage
  • Puzzlescheibensystem

Signature Polklemme poliert, platiniert

Topline Produkt für höchste Ansprüche an Signalübertragung, Mechanik und Design

Hervorragende Mechanik, massive Bauweise und die zweiteilige Spannmutter mit frei drehbarem Druckstück ermöglichen einen hohen Kontaktdruck und damit geringe, gleichbleibende Übergangswiderstände - die Voraussetzung für minimalste Klangbeeinflussung. Das elegante Design der Polklemme wird durch die platindirektbeschichtete Hochglanzoberfläche, die jegliche Korrosion verhindert, unterstützt. Dafür wird die Polklemme vor dem Vergolden poliert, so dass eine höchst strapazierfähige und abriebfeste Oberfläche entsteht.

Außenanschluss:

  • 4-mm-Bananenstecker Im vorderen Teil der Spannmutter kann ein 4-mm-Bananenstecker angeschlossen werden.
  • Kabelschuhe und gecrimpte Kabelenden (bis 6 mm²) Mit dem patentierten Spannmutternsystem von WBT lassen sich Kabelschuhe sowie gecrimpte Kabelenden druckstark verbinden. Dank der Pflasterfräsung des Druckstückbodens entsteht ein dauerhaft sicherer Halt der Verbindung bei sehr geringem Übergangswiderstand. Außerdem wird das Abscheren von Kabellitzen verhindert, falls blanke Kabelenden verwendet werden.

Innenanschluss:

Innen können Kabel bis zu einem Leiterquerschnitt von 10 mm² verwendet werden. WBT empfiehlt die Crimpanschlusstechnik. Mit den mitgelieferten Torxschrauben und dem Torx T.6 Schlüssel lassen sich gecrimpte Kabelenden perfekt fixieren. Die Anschlüsse können jedoch auch gelötet werden. WBT und der Lautsprechershop empfehlen das oberflächenschonende Silber-Lötzinn WBT-0800.

Einbau:

Mitgeliefert werden Einbauisolierungen, die neben der isolierten auch eine verdrehsichere Montage und die Polkennung gewährleisten. Dazu gehören auch Kontermuttern, Doppelstufenscheiben mit Nase und Puzzlescheiben. Diese Puzzlescheiben können ineinandergeclipst werden. Dadurch ergeben sich genaue Klemmenabstände von 19 oder 30 mm, vor allem aber ein absoluter Verdrehschutz. Bei stark Körperschall behafteten Geräten, wie z. B. Lautsprechern, sollte eine zusätzliche Mutternsicherung z. B. durch die WBT Fächerscheibe WBT-9150 erfolgen. Bei Einsatz des Abstandhalters WBT-9404 kann WBT-0730.12 bequem auch als Doppelpolklemme mit vorgegebenem 19mm Abstand installiert werden. Dank der Einrastnuten ist die Einlassöffnung für Anschlusskabel in 45° Schritten drehbar.

Hinweis für Gerätehersteller:

Wegen bestehender Sicherheitsvorschriften müssen die 4-mm-Bananenlöcher von WBT-Polklemmen mit dem Safety Stick WBT-0799 verschlossen werden.

Leiterquerschnitt (max.):

  • Außen: 6 mm² (9 AWG)
  • Innen: 10 mm² (7 AWG)

Anschlusstechnik:

  • Außen: 4-mm-Bananenstecker, Kabelschuhe (6 - 8 mm Gabel), Crimpen
  • Innen: Crimpen oder Löten

Wandstärke: 0,1 - 6 mm

Kennung: rot oder weiß

Einbau: mit Abstandhalter WBT-9404 auch als Doppelklemme

PDF-Datenblatt

Preis pro Stück EUR 36,25 ohne MwSt: € 30.46 / $ 35.64

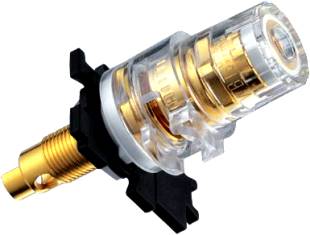

WBT-0735 Polklemme

Vergrößern
  • besonders hoher Kontaktdruck für Kabelschuhe durch Feingewinde und Pflasterfräsung
  • pat. zweiteilige Spannmutter für maximalen Halt der Verbindung
  • Löt- oder Crimpanschluss mit Torxschraube
  • CE- und IEC-konform durch Makrolon-Vollisolierung
  • 24 Karat Mehrschichtvergoldung (nickelfrei)
  • max. Dauerstrom 70 A
  • verdrehgesicherte Montage
  • Puzzlescheibensystem

Topline Polklemme vergoldet, mit Makrolon-Vollisolierung, CE- und IEC-konform

Topline Produkt für höchste Ansprüche an Signalübertragung, Mechanik und Design

Hervorragende Mechanik, massive Bauweise und die zweiteilige Spannmutter mit frei drehbarem Druckstück ermöglichen einen hohen Kontaktdruck und damit geringe, gleichbleibende Übergangswiderstände - die Voraussetzung für minimalste Klangbeeinflussung. Das elegante Design der Polklemme wird durch die vergoldete Hochglanzoberfläche, die jegliche Korrosion verhindert, unterstützt. IC- und IEC-Konformität wird durch eine transparente Makrolon-Vollisolierung aller spannungsführenden Teile erreicht.

Außenanschluss:

  • 4-mm-Bananenstecker Im vorderen Teil der Spannmutter kann ein 4-mm-Bananenstecker angeschlossen werden.
  • Kabelschuhe und gecrimpte Kabelenden (bis 6 mm²) Mit dem patentierten Spannmutternsystem von WBT lassen sich Kabelschuhe sowie gecrimpte Kabelenden druckstark verbinden. Dank der Pflasterfräsung des Druckstückbodens entsteht ein dauerhaft sicherer Halt der Verbindung bei sehr geringem Übergangswiderstand. Außerdem wird das Abscheren von Kabellitzen verhindert, falls blanke Kabelenden verwendet werden.

Innenanschluss:

Innen können Kabel bis zu einem Leiterquerschnitt von 10 mm² verwendet werden. WBT empfiehlt die Crimpanschlusstechnik. Mit den mitgelieferten Torxschrauben und dem Torx T.6 Schlüssel lassen sich gecrimpte Kabelenden perfekt fixieren. Die Anschlüsse können jedoch auch gelötet werden. WBT empfiehlt dann das oberflächenschonende Silber-Lötzinn WBT-0800.

Einbau:

Mitgeliefert werden Einbauisolierungen, die neben der isolierten auch eine verdrehsichere Montage und die Polkennung gewährleisten. Dazu gehören auch Kontermuttern, Doppelstufenscheiben mit Nase und Puzzlescheiben. Diese Puzzlescheiben können ineinandergeclipst werden. Dadurch ergeben sich genaue Klemmenabstände von 19 oder 30 mm, vor allem aber ein absoluter Verdrehschutz. Bei stark Körperschall behafteten Geräten, wie z. B. Lautsprechern, sollte eine zusätzliche Mutternsicherung z. B. durch die WBT Fächerscheibe WBT-9150 erfolgen. Bei Einsatz des Abstandhalters WBT-9404 kann WBT-0735 bequem auch als Doppelpolklemme mit vorgegebenem 19mm Abstand installiert werden. Dank der Einrastnuten ist die Einlassöffnung für Anschlusskabel in 45° Schritten drehbar.

Hinweis für Gerätehersteller:

Wegen bestehender Sicherheitsvorschriften müssen die 4-mm-Bananenlöcher von WBT-Polklemmen mit dem Safety Stick WBT-0799 verschlossen werden.

Leiterquerschnitt (max.):

  • Außen: 6 mm² (9 AWG)
  • Innen: 10 mm² (7 AWG)

Anschlusstechnik:

  • Außen: 4-mm-Bananenstecker, Kabelschuhe (6 - 8 mm Gabel), Crimpen
  • Innen: Crimpen oder Löten

Wandstärke: 0,1 - 6 mm

Kennung: rot oder weiß

Einbau: mit Abstandhalter WBT-9404 auch als Doppelklemme

PDF-Datenblatt

Preis pro Stück EUR 42,30 ohne MwSt: € 35.55 / $ 41.59

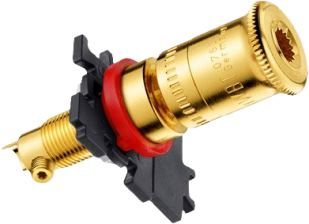

WBT-0763 Polklemme

Vergrößern
  • besonders hoher Kontaktdruck für Kabelschuhe durch Feingewinde und Pflasterfräsung
  • pat. zweiteilige Spannmutter für maximalen Halt der Verbindung
  • Löt- oder Crimpanschluss
  • 24 Karat Mehrschichtvergoldung
  • max. Dauerstrom 70 A
  • verdrehgesicherte Montage
  • Puzzlescheibensystem

Midline Polklemme Kupferlegierung, vergoldet

Das Design der Spannmutter ist auf perfekten Griff ausgelegt. Die Oberfläche ist vergoldet, um jegliche Korrosion zu verhindern.

Außenanschluss:

  • 4-mm-Bananenstecker Im vorderen Teil der Spannmutter kann ein 4-mm-Bananenstecker angeschlossen werden.
  • Kabelschuhe und gecrimpte Kabelenden (bis 6 mm²)Mit den Spannmuttern lassen sich Kabelschuhe sowie gecrimpte Kabelenden druckstark verbinden. Dank der Pflasterfräsung des Druckstückbodens entsteht ein dauerhaft sicherer Halt der Verbindung bei sehr geringem Übergangswiderstand. Die Spannmutter ist zweiteilig ausgeführt, der untere Teil ist frei drehbar. Dadurch wird das Abscheren von Kabellitzen verhindert, falls blanke Kabelenden verwendet werden.

Innenanschluss:

Innen können Kabel bis zu einem Leiterquerschnitt von 10 mm² verwendet werden. Die Anschlüsse können gelötet oder gecrimpt werden. WBT und der Lautsprechershop empfiehlt bei der Löttechnik das oberflächenschonende Silber-Lötzinn WBT-0800. Bei der Crimpanschlusstechnik ist zusätzlich eine Torxschraube T.6 erforderlich.

Einbau:

Mitgeliefert werden Einbauisolierungen, die neben der isolierten auch eine verdrehsichere Montage und die Polkennung gewährleisten. Dazu gehören auch Kontermuttern, Doppelstufenscheiben mit Nase und Puzzlescheiben. Diese Puzzlescheiben können ineinandergeclipst werden. Dadurch ergeben sich genaue Klemmenabstände von 19 oder 30 mm, vor allem aber ein absoluter Verdrehschutz. Bei stark Körperschall behafteten Geräten, wie z. B. Lautsprechern, sollte eine zusätzliche Mutternsicherung z. B. durch die WBT Fächerscheibe WBT-9150 erfolgen. Bei Einsatz des Abstandhalters WBT-9404 kann WBT-0763 bequem auch als Doppelpolklemme mit vorgegebenem 19mm Abstand installiert werden. Dank der Einrastnuten ist die Einlassöffnung für Anschlusskabel in 45° Schritten drehbar. (WBT-9404 liegt jeder Endverbraucherpackung bei, ansonsten nicht im Lieferumfang enthalten.)

Hinweis für Gerätehersteller:

Wegen bestehender Sicherheitsvorschriften müssen die 4-mm-Bananenlöcher von WBT-Polklemmen mit dem Safety Stick WBT-0799 verschlossen werden.

Leiterquerschnitt (max.):

  • Außen: 6 mm² (9 AWG)
  • Innen: 10 mm² (7 AWG)

Anschlusstechnik:

  • Außen: 4-mm-Bananenstecker, Kabelschuhe (6 - 8 mm Gabel), Crimpen
  • Innen: Crimpen oder Löten

Wandstärke: 0,1 - 10 mm

Kennung: rot oder weiß

Einbau: mit Abstandhalter WBT-9404 auch als Doppelklemme

PDF-Datenblatt

Preis pro Stück EUR 24,50 ohne MwSt: € 20.59 / $ 24.09

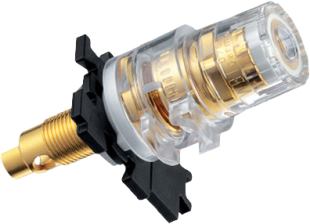

WBT-0765 Polklemme

Vergrößern
  • besonders hoher Kontaktdruck für Kabelschuhe durch Feingewinde und Pflasterfräsung
  • pat. zweiteilige Spannmutter für maximalen Halt der Verbindung
  • Löt- oder Crimpanschluss
  • CE- und IEC-konform durch Makrolon-Vollisolierung
  • 24 Karat Mehrschichtvergoldung
  • max. Dauerstrom 70 A
  • verdrehgesicherte Montage
  • Puzzlescheibensystem

Midline Polklemme Kupferlegierung, vergoldet, mit Makrolon-Vollisolierung, CE- und IEC-konform

Das Design der Spannmutter ist auf perfekten Griff ausgelegt. Die Oberfläche ist vergoldet, um jegliche Korrosion zu verhindern. IC- und IEC-Konformität wird durch eine transparente Makrolon-Vollisolierung aller spannungsführenden Teile erreicht.

Außenanschluss:

  • 4-mm-Bananenstecker Im vorderen Teil der Spannmutter kann ein 4-mm-Bananenstecker angeschlossen werden.
  • Kabelschuhe und gecrimpte Kabelenden (bis 6 mm²) Mit den Spannmuttern lassen sich Kabelschuhe sowie gecrimpte Kabelenden druckstark verbinden. Dank der Pflasterfräsung des Druckstückbodens entsteht ein dauerhaft sicherer Halt der Verbindung bei sehr geringem Übergangswiderstand. Außerdem wird das Abscheren von Kabellitzen verhindert, falls blanke Kabelenden verwendet werden. Die Spannmutter ist zweiteilig ausgeführt, der untere Teil ist frei drehbar. Dadurch wird das Abscheren von Kabellitzen verhindert, falls blanke Kabelenden verwendet werden.

Innenanschluss:

Innen können Kabel bis zu einem Leiterquerschnitt von 10 mm² verwendet werden. Die Anschlüsse können gelötet oder gecrimpt werden. WBT empfiehlt bei der Löttechnik das oberflächenschonende Silber-Lötzinn WBT-0800. Bei der Crimpanschlusstechnik ist zusätzlich eine Torxschraube T.6 erforderlich.

Einbau:

Mitgeliefert werden Einbauisolierungen, die neben der isolierten auch eine verdrehsichere Montage und die Polkennung gewährleisten. Dazu gehören auch Kontermuttern, Doppelstufenscheiben mit Nase und Puzzlescheiben. Diese Puzzlescheiben können ineinandergeclipst werden. Dadurch ergeben sich genaue Klemmenabstände von 19 oder 30 mm, vor allem aber ein absoluter Verdrehschutz. Bei stark Körperschall behafteten Geräten, wie z. B. Lautsprechern, sollte eine zusätzliche Mutternsicherung z. B. durch die WBT Fächerscheibe WBT-9150 erfolgen. Bei Einsatz des Abstandhalters WBT-9404 kann WBT-0765 bequem auch als Doppelpolklemme mit vorgegebenem 19mm Abstand installiert werden. Dank der Einrastnuten ist die Einlassöffnung für Anschlusskabel in 45° Schritten drehbar. (WBT-9404 liegt jeder Endverbraucherpackung bei, ansonsten nicht im Lieferumfang enthalten.)

Hinweis für Gerätehersteller:

Wegen bestehender Sicherheitsvorschriften müssen die 4-mm-Bananenlöcher von WBT-Polklemmen mit dem Safety Stick WBT-0799 verschlossen werden.

Leiterquerschnitt (max.):

  • Außen: 6 mm² (9 AWG)
  • Innen: 10 mm² (7 AWG)

Anschlusstechnik:

  • Außen: 4-mm-Bananenstecker, Kabelschuhe (6 - 8 mm Gabel), Crimpen
  • Innen: Crimpen (Torxschraube T.6 erforderlich) oder Löten

Wandstärke: 0,1 - 10 mm

Kennung: rot, weiß oder schwarz

Einbau: mit Abstandhalter WBT-9404 auch als Doppelklemme

PDF-Datenblatt

Preis pro Stück EUR 28,50 ohne MwSt: € 23.95 / $ 28.02



WBT-0766 Polklemme

Vergrößern
  • besonders hoher Kontaktdruck für Kabelschuhe durch Feingewinde und Pflasterfräsung
  • pat. zweiteilige Spannmutter für maximalen Halt der Verbindung
  • Schraubanschluss für die Direktmontage auf die Platine oder mit Ringkabelschuhen
  • CE- und IEC-konform durch Makrolon-Vollisolierung
  • 24 Karat Mehrschichtvergoldung
  • max. Dauerstrom 70 A
  • verdrehgesicherte Montage
  • Puzzlescheibensystem

Midline Polklemme Kupferlegierung, vergoldet mit Makrolon-Vollisolierung, CE- und IEC-konform

Das Design der Spannmutter ist auf perfekten Griff ausgelegt. Die Oberfläche ist vergoldet, um jegliche Korrosion zu verhindern. IC- und IEC-Konformität wird durch eine transparente Makrolon-Vollisolierung aller spannungsführenden Teile erreicht.

Außenanschluss:

  • 4-mm-Bananenstecker Im vorderen Teil der Spannmutter kann ein 4-mm-Bananenstecker angeschlossen werden.
  • Kabelschuhe und gecrimpte Kabelenden (bis 6 mm²) Mit den Spannmuttern lassen sich Kabelschuhe sowie gecrimpte Kabelenden druckstark verbinden. Dank der Pflasterfräsung des Druckstückbodens entsteht ein dauerhaft sicherer Halt der Verbindung bei sehr geringem Übergangswiderstand. Die Spannmutter ist zweiteilig ausgeführt, der untere Teil ist frei drehbar. Dadurch wird das Abscheren von Kabellitzen verhindert, falls blanke Kabelenden verwendet werden. Die Spannmutter ist zweiteilig ausgeführt, der untere Teil ist frei drehbar. Dadurch wird das Abscheren von Kabellitzen verhindert, falls blanke Kabelenden verwendet werden.

Innenanschluss:

Mittels einer Zylinderkopfschraube (M4) und Fächerscheibe kann diese Polklemme direkt auf eine Printplatte montiert, oder es können ein (oder mehrere) Ringkabelschuh(e) angeschraubt werden. Die Zylinderkopfschraube gehört mit zum Lieferumfang.

Einbau:

Mitgeliefert werden Einbauisolierungen, die neben der isolierten auch eine verdrehsichere Montage und die Polkennung gewährleisten. Dazu gehören auch Kontermuttern, Doppelstufenscheiben mit Nase und Puzzlescheiben. Diese Puzzlescheiben können ineinandergeclipst werden. Dadurch ergeben sich genaue Klemmenabstände von 19 oder 30 mm, vor allem aber ein absoluter Verdrehschutz. Bei stark Körperschall behafteten Geräten, wie z. B. Lautsprechern, sollte eine zusätzliche Mutternsicherung z. B. durch die WBT Fächerscheibe WBT-9150 erfolgen.

Hinweis für Gerätehersteller:

Wegen bestehender Sicherheitsvorschriften müssen die 4-mm-Bananenlöcher von WBT-Polklemmen mit dem Safety Stick WBT-0799 verschlossen werden.

Leiterquerschnitt außen (max.):

  • 6 mm² (9 AWG)

WBT-0780 Polklemme

Vergrößern
  • besonders hoher Kontaktdruck für Kabelschuhe durch Feingewinde
  • einteilige Spannmutter mit exzellentem Griff-Design
  • Löt- oder Crimpanschluss
  • Oberflächenschutz durch Velours-Chromium Finish
  • max. Dauerstrom 70 A
  • verdrehgesicherte Montage
  • Puzzlescheibensystem

Economy Polklemme Kupferlegierung, mit Velours-Chromium Finish

Das Design der Spannmutter ist auf perfekten Griff ausgelegt. Matter Satinlook durch das Velours-Chromium Finish, das auch Korrosion zuverlässig verhindert.

Außenanschluss:

  • 4-mm-Bananenstecker In die Spannmutter kann ein 4-mm-Bananenstecker angeschlossen werden.
  • Kabelschuhe und gecrimpte Kabelenden (bis 6 mm²) Mit der Spannmutter lassen sich Kabelschuhe sowie gecrimpte Kabelenden druckstark verbinden. Die Schneidkante an der Druckmutter sorgt für eine formschlüssige Verbindung mit hoher Stromfähigkeit und großer Zugfestigkeit.

Innenanschluss:

Innen können Kabel bis zu einem Leiterquerschnitt von 10 mm² verwendet werden. Die Anschlüsse können gelötet oder gecrimpt werden. WBT empfiehlt bei der Löttechnik das oberflächenschonende Silber-Lötzinn WBT-0800. Bei der Crimpanschlusstechnik ist zusätzlich eine Torxschraube T.6 erforderlich.

Der Innenanschluss ist mit einem M4-Gewinde versehen, so dass auch eine direkte Printplattenmontage möglich ist. Hierfür ist zusätzlich die Zylinderkopfschraube WBT-9102 mit Fächerscheibe erforderlich.

Einbau:

Mitgeliefert werden Einbauisolierungen, die neben der isolierten auch eine verdrehsichere Montage und die Polkennung gewährleisten. Dazu gehören auch Kontermuttern, Doppelstufenscheiben mit Nase und Puzzlescheiben. Diese Puzzlescheiben können ineinandergeclipst werden. Dadurch ergeben sich genaue Klemmenabstände von 19 oder 30 mm, vor allem aber ein absoluter Verdrehschutz. Bei stark Körperschall behafteten Geräten, wie z. B. Lautsprechern, sollte eine zusätzliche Mutternsicherung z. B. durch die WBT Fächerscheibe WBT-9150 erfolgen. Bei Einsatz des Abstandhalters WBT-9404 kann WBT-0780 bequem auch als Doppelpolklemme mit vorgegebenem 19mm Abstand installiert werden. Dank der Einrastnuten ist die Einlassöffnung für Anschlusskabel in 45° Schritten drehbar.

Hinweis für Gerätehersteller:

Wegen bestehender Sicherheitsvorschriften müssen die 4-mm-Bananenlöcher von WBT-Polklemmen mit dem Safety Stick WBT-0799 verschlossen werden.

Leiterquerschnitt (max.):

  • Außen: 6 mm² (9 AWG)
  • Innen: 4 mm² (11 AWG)

Anschlusstechnik:

  • Außen: 4-mm-Bananenstecker, Kabelschuhe (6 - 8 mm Gabel), Crimpen
  • Innen: Crimpen (Torxschraube T.6 erforderlich) oder Löten; Direktplatinenmontage oder mit Ringkabelschuh (Zylinderkopfschraube erforderlich)

Wandstärke: 0,1 - 10 mm

Kennung: rot, weiß oder schwarz

Einbau: mit Abstandhalter WBT-9404 auch als Doppelklemme

Empfohlenes Werkzeug:

  • Torx T.6 Schlüssel WBT-0488
  • Drehmomentschraubendreher WBT-0481
  • für die professionelle OEM-MontageCrimpzange WBT-0403, s. auch Crimpset WBT-0411

PDF-Datenblatt

Preis pro Stück EUR 20,35 ohne MwSt: € 17.10 / $ 20.01



WBT-0785 Polklemme

Vergrößern
  • besonders hoher Kontaktdruck für Kabelschuhe durch Feingewinde
  • einteilige Spannmutter mit exzellentem Griff-Design
  • Löt- oder Crimpanschluss
  • CE- und IEC-konform durch Makrolon-Vollisolierung
  • Oberflächenschutz durch Velours-Chromium Finish
  • max. Dauerstrom 70 A
  • verdrehgesicherte Montage
  • Puzzlescheibensystem

Economy Polklemme Kupferlegierung, mit Velours-Chromium Finish mit Makrolon-Vollisolierung, CE- und IEC-konform

Das Design der Spannmutter ist auf perfekten Griff ausgelegt. Matter Satinlook durch das Velours-Chromium Finish, das auch Korrosion zuverlässig verhindert. IC- und IEC-Konformität wird durch eine transparente Makrolon-Vollisolierung aller spannungsführenden Teile erreicht.

Außenanschluss:

  • 4-mm-Bananenstecker In die Spannmutter kann ein 4-mm-Bananenstecker angeschlossen werden.
  • Kabelschuhe und gecrimpte Kabelenden (bis 6 mm²) Mit der Spannmutter lassen sich Kabelschuhe sowie gecrimpte Kabelenden druckstark verbinden. Die Schneidkante an der Druckmutter sorgt für eine formschlüssige Verbindung mit hoher Stromfähigkeit und großer Zugfestigkeit.

Innenanschluss:

Innen können Kabel bis zu einem Leiterquerschnitt von 10 mm² verwendet werden. Die Anschlüsse können gelötet oder gecrimpt werden. WBT empfiehlt bei der Löttechnik das oberflächenschonende Silber-Lötzinn WBT-0800.

Bei der Crimpanschlusstechnik ist zusätzlich eine Torxschraube T.6 erforderlich. Der Innenanschluss ist mit einem M4-Gewinde versehen, so dass auch eine direkte Printplattenmontage möglich ist. Hierfür ist zusätzlich die Zylinderkopfschraube WBT-9102 mit Fächerscheibe erforderlich.

Einbau:

Mitgeliefert werden Einbauisolierungen, die neben der isolierten auch eine verdrehsichere Montage und die Polkennung gewährleisten. Dazu gehören auch Kontermuttern, Doppelstufenscheiben mit Nase und Puzzlescheiben. Diese Puzzlescheiben können ineinandergeclipst werden. Dadurch ergeben sich genaue Klemmenabstände von 19 oder 30 mm, vor allem aber ein absoluter Verdrehschutz. Bei stark Körperschall behafteten Geräten, wie z. B. Lautsprechern, sollte eine zusätzliche Mutternsicherung z. B. durch die WBT Fächerscheibe WBT-9150 erfolgen. Bei Einsatz des Abstandhalters WBT-9404 kann WBT-0785 bequem auch als Doppelpolklemme mit vorgegebenem 19mm Abstand installiert werden. Dank der Einrastnuten ist die Einlassöffnung für Anschlusskabel in 45° Schritten drehbar.

Hinweis für Gerätehersteller:

Wegen bestehender Sicherheitsvorschriften müssen die 4-mm-Bananenlöcher von WBT-Polklemmen mit dem Safety Stick WBT-0799 verschlossen werden.

Leiterquerschnitt (max.):

  • Außen: 6 mm² (9 AWG)
  • Innen: 4 mm² (11 AWG)
