Monacor

Monacor entwickelt Lautsprecher und Elektronik für HiFi, Car HiFi, professionellen Einsatz, Multimedia und Heimkinosysteme.

Zu unseren Bauvorschlägen mit Monacor Lautsprechern.


SP-302e       Best.-Nr.: mo-104000       EUR 45,50 ohne MwSt: € 38.24 / $ 44.74
29 cm Tieftöner mit hochwertiger-Membran.
  • Belastbarkeit (Nenn/Musik) = 100/200 W
  • Frequenzbereich = 40-5500 Hz
  • Resonanzfrequenz fs = 39 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 95 dB (2,83V; 1m)
  • Einbaudurchmesser d = 281 mm
  • Aussendurchmesser d = 304 mm
  • Einbautiefe (nicht eingefräst) t = 114 mm

Gehäuse-Empfehlung 1:
geschlossene Box mit 20 Liter
ab 109/69 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
63 Liter BR-Box
mit 2x HP100 der Länge 13 cm
ab 58/45 Hz (-3dB/-8dB).

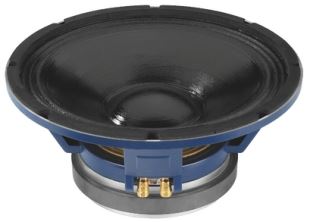

SP-30A/200PRO       Best.-Nr.: mo-104520       - nicht lieferbar
29 cm Tieftöner mit hochwertiger-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.
  • Belastbarkeit (Nenn/Musik) = 200/400 W
  • Frequenzbereich = 30-3000 Hz
  • Resonanzfrequenz fs = 45 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 102 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,8 Ohm
  • Kraftfaktor BL = 13,95 N/A
  • Schwingspuleninduktivität L = 0,7 mH
  • Effektive Membranfläche Sd = 530 cm2
  • Bewegte Masse incl. Luftlast mms = 43 g
  • Äquivalentvolumen Vas = 114 l
  • Freiluftgesamtgüte Qts = 0,33 (Qms=4,33, Qes=0,36)
  • Durchmesser der Schwingspule = 63 mm
  • Einbaudurchmesser d = 282 mm
  • Aussendurchmesser d = 304 mm
  • Einbautiefe (nicht eingefräst) t = 127 mm

Gehäuse-Empfehlung 1:
geschlossene Box mit 27 Liter
ab 96/61 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
110 Liter BR-Box
mit 2x HP100 der Länge 6 cm
ab 46/38 Hz (-3dB/-8dB).

SP-12/100PA       Best.-Nr.: mo-102510       - nicht lieferbar (_)
30 cm Tieftöner mit hochwertiger-Membran.
  • Belastbarkeit (Nenn/Musik) = 100/200 W
  • Frequenzbereich = 60-5000 Hz
  • Resonanzfrequenz fs = 55 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 100 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,8 Ohm
  • Kraftfaktor BL = 14,1 N/A
  • Schwingspuleninduktivität L = 0,8 mH
  • Effektive Membranfläche Sd = 531 cm2
  • Bewegte Masse incl. Luftlast mms = 43 g
  • Äquivalentvolumen Vas = 68 l
  • Freiluftgesamtgüte Qts = 0,46 (Qms=4,34, Qes=0,51)
  • Durchmesser der Schwingspule = 50 mm
  • Einbaudurchmesser d = 280 mm
  • Aussendurchmesser d = 310 mm
  • Einbautiefe (nicht eingefräst) t = 125 mm

Gehäuse-Empfehlung 1:
geschlossene Box mit 25 Liter
ab 88/55 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
101 Liter BR-Box
mit 2x HP100 der Länge 11 cm
ab 42/35 Hz (-3dB/-8dB).

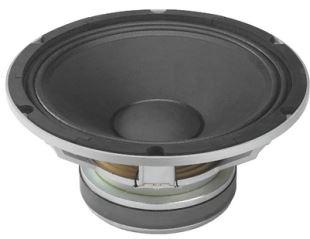

SPA-30PA       Best.-Nr.: mo-104040       - nicht lieferbar (_)
30 cm Tiefmitteltöner mit Papier-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.
  • Belastbarkeit (Nenn/Musik) = 175/350 W
  • Frequenzbereich = 50-5000 Hz
  • Resonanzfrequenz fs = 49 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 98 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6 Ohm
  • Kraftfaktor BL = 13,42 N/A
  • Schwingspuleninduktivität L = 0,87 mH
  • Effektive Membranfläche Sd = 490 cm2
  • Bewegte Masse incl. Luftlast mms = 52 g
  • Äquivalentvolumen Vas = 67 l
  • Freiluftgesamtgüte Qts = 0,45 (Qms=2,71, Qes=0,54)
  • Durchmesser der Schwingspule = 50 mm
  • Einbaudurchmesser d = 284 mm
  • Aussendurchmesser d = 318 mm
  • Einbautiefe (nicht eingefräst) t = 124 mm

Gehäuse-Empfehlung 1:
geschlossene Box mit 6,3 Liter
ab 168/106 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
15 Liter BR-Box
mit HP100 der Länge 14 cm
ab 100/75 Hz (-3dB/-8dB).

SP-12A/300NEO       Best.-Nr.: mo-104610       - nicht lieferbar (_)
30 cm Tieftöner mit hochwertiger-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.
  • Belastbarkeit (Nenn/Musik) = 300/600 W
  • Frequenzbereich = 30-3500 Hz
  • Resonanzfrequenz fs = 53 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 103 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,5 Ohm
  • Kraftfaktor BL = 17,8 N/A
  • Schwingspuleninduktivität L = 0,3 mH
  • Effektive Membranfläche Sd = 500 cm2
  • Bewegte Masse incl. Luftlast mms = 45 g
  • Äquivalentvolumen Vas = 68 l
  • Freiluftgesamtgüte Qts = 0,25 (Qms=7,93, Qes=0,26)
  • Durchmesser der Schwingspule = 65 mm
  • Einbaudurchmesser d = 281 mm
  • Aussendurchmesser d = 312 mm
  • Einbautiefe (nicht eingefräst) t = 116 mm


großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 24 Liter
ab 86/54 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
94 Liter BR-Box
mit 2x HP100 der Länge 14 cm
ab 41/34 Hz (-3dB/-8dB).

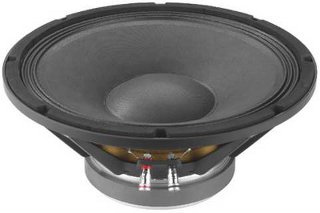

SPA-12PA       Best.-Nr.: mo-105280       - nicht lieferbar (_)
30 cm Tiefmitteltöner mit hochwertiger-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt. Zur Vermeidung von Kompressionseffekten hat er eine Polkernbohrung.
  • Belastbarkeit (Nenn/Musik) = 150/300 W
  • Frequenzbereich = f3-3500 Hz
  • Resonanzfrequenz fs = 47 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 96 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,3 Ohm
  • Kraftfaktor BL = 15,75 N/A
  • Schwingspuleninduktivität L = 1,1 mH
  • Effektive Membranfläche Sd = 530 cm2
  • Bewegte Masse incl. Luftlast mms = 67 g
  • Äquivalentvolumen Vas = 67 l
  • Freiluftgesamtgüte Qts = 0,43 (Qms=3,33, Qes=0,50)
  • Durchmesser der Schwingspule = 63 mm
  • Einbaudurchmesser d = 282 mm
  • Aussendurchmesser d = 310 mm
  • Einbautiefe (nicht eingefräst) t = 130 mm
  • Gewicht m = 4,5 kg

Gehäuse-Empfehlung 1:
geschlossene Box mit 11,8 Liter
ab 155/98 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
29 Liter BR-Box
mit 2x HP100 der Länge 15 cm
ab 93/70 Hz (-3dB/-8dB).

SP-15A/350NEO       Best.-Nr.: mo-104620       - nicht lieferbar (_)
37 cm Tieftöner mit hochwertiger-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.
  • Belastbarkeit (Nenn/Musik) = 350/700 W
  • Frequenzbereich = 60-3000 Hz
  • Resonanzfrequenz fs = 49 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 105 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,5 Ohm
  • Kraftfaktor BL = 22,5 N/A
  • Schwingspuleninduktivität L = 0,7 mH
  • Effektive Membranfläche Sd = 840 cm2
  • Bewegte Masse incl. Luftlast mms = 73 g
  • Äquivalentvolumen Vas = 128 l
  • Freiluftgesamtgüte Qts = 0,25 (Qms=7,75, Qes=0,26)
  • Durchmesser der Schwingspule = 75 mm
  • Einbaudurchmesser d = 350 mm
  • Aussendurchmesser d = 390 mm
  • Einbautiefe (nicht eingefräst) t = 141 mm

Gehäuse-Empfehlung 1:
geschlossene Box mit 38 Liter
ab 90/57 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
117 Liter BR-Box
mit 2x HP100 der Länge 8 cm
ab 48/38 Hz (-3dB/-8dB).

SP-15A/402PA       Best.-Nr.: mo-104940       EUR 238,00 ohne MwSt: € 200.00 / $ 234.00
37 cm Tieftöner mit hochwertiger-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt. Zur Vermeidung von Kompressionseffekten hat er eine Polkernbohrung.
  • Belastbarkeit (Nenn/Musik) = 400/800 W
  • Frequenzbereich = 40-3000 Hz
  • Resonanzfrequenz fs = 36 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 100 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,5 Ohm
  • Kraftfaktor BL = 19,9 N/A
  • Schwingspuleninduktivität L = 0,9 mH
  • Effektive Membranfläche Sd = 881 cm2
  • Bewegte Masse incl. Luftlast mms = 87 g
  • Äquivalentvolumen Vas = 235 l
  • Freiluftgesamtgüte Qts = 0,31 (Qms=7,45, Qes=0,33)
  • Durchmesser der Schwingspule = 100 mm
  • Einbaudurchmesser d = 350 mm
  • Aussendurchmesser d = 390 mm
  • Einbautiefe (nicht eingefräst) t = 145 mm

SP-384PA       Best.-Nr.: mo-103960       EUR 101,00 ohne MwSt: € 84.87 / $ 99.30
37 cm Tieftöner mit hochwertiger-Membran.
  • Belastbarkeit (Nenn/Musik) = 250/500 W
  • Frequenzbereich = 40-3500 Hz
  • Resonanzfrequenz fs = 38 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 96 dB (2,83V; 1m)
  • Einbaudurchmesser d = 353 mm
  • Aussendurchmesser d = 390 mm
  • Einbautiefe (nicht eingefräst) t = 149 mm

SP-380PA       Best.-Nr.: mo-102990       EUR 103,00 ohne MwSt: € 86.55 / $ 101.27
37 cm Tieftöner mit hochwertiger-Membran.
  • Belastbarkeit (Nenn/Musik) = 250/500 W
  • Frequenzbereich = 40-3500 Hz
  • Resonanzfrequenz fs = 38 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 96 dB (2,83V; 1m)
  • Einbaudurchmesser d = 353 mm
  • Aussendurchmesser d = 390 mm
  • Einbautiefe (nicht eingefräst) t = 149 mm

Gehäuse-Empfehlung 1:
geschlossene Box mit 88 Liter
ab 67/43 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
344 Liter BR-Box
mit 2x HP100 der Länge 1 cm
ab 33/27 Hz (-3dB/-8dB).

SP-38/300NEO       Best.-Nr.: mo-105110       EUR 202,00 ohne MwSt: € 169.75 / $ 198.61
37 cm Tieftöner mit hochwertiger-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.
  • Belastbarkeit (Nenn/Musik) = 300/600 W
  • Frequenzbereich = 40-4000 Hz
  • Resonanzfrequenz fs = 36 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 101 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,4 Ohm
  • Kraftfaktor BL = 13,5 N/A
  • Schwingspuleninduktivität L = 0,75 mH
  • Effektive Membranfläche Sd = 880 cm2
  • Bewegte Masse incl. Luftlast mms = 71 g
  • Äquivalentvolumen Vas = 265 l
  • Freiluftgesamtgüte Qts = 0,43 (Qms=4,13, Qes=0,48)
  • Durchmesser der Schwingspule = 63 mm
  • Einbaudurchmesser d = 354 mm
  • Aussendurchmesser d = 388 mm
  • Einbautiefe (nicht eingefräst) t = 152 mm

Gehäuse-Empfehlung 1:
geschlossene Box mit 15 Liter
ab 172/109 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
32 Liter BR-Box
mit 2x HP100 der Länge 9 cm
ab 108/81 Hz (-3dB/-8dB).

SP-38/300PA       Best.-Nr.: mo-103380       EUR 202,00 ohne MwSt: € 169.75 / $ 198.61
37 cm Tieftöner mit hochwertiger-Membran.
  • Belastbarkeit (Nenn/Musik) = 300/600 W
  • Frequenzbereich = 50-4000 Hz
  • Resonanzfrequenz fs = 48 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 97 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,9 Ohm
  • Kraftfaktor BL = 22 N/A
  • Schwingspuleninduktivität L = 1,2 mH
  • Effektive Membranfläche Sd = 855 cm2
  • Bewegte Masse incl. Luftlast mms = 78 g
  • Äquivalentvolumen Vas = 213 l
  • Freiluftgesamtgüte Qts = 0,23 (Qms=4,02, Qes=0,24)
  • Durchmesser der Schwingspule = 76 mm
  • Einbaudurchmesser d = 357 mm
  • Aussendurchmesser d = 390 mm
  • Einbautiefe (nicht eingefräst) t = 158 mm

Gehäuse-Empfehlung 1:
geschlossene Box mit 33 Liter
ab 85/53 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
112 Liter BR-Box
mit 2x HP100 der Länge 11 cm
ab 44/35 Hz (-3dB/-8dB).

SP-38A/500BS       Best.-Nr.: mo-104090       EUR 307,00 ohne MwSt: € 257.98 / $ 301.84
37 cm Tieftöner mit hochwertiger-Membran.
  • Belastbarkeit (Nenn/Musik) = 500/1500 W
  • Frequenzbereich = 50-3500 Hz
  • Resonanzfrequenz fs = 37 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 97 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6 Ohm
  • Kraftfaktor BL = 18,25 N/A
  • Schwingspuleninduktivität L = 1,6 mH
  • Effektive Membranfläche Sd = 855 cm2
  • Bewegte Masse incl. Luftlast mms = 107 g
  • Äquivalentvolumen Vas = 168 l
  • Freiluftgesamtgüte Qts = 0,35 (Qms=4,37, Qes=0,38)
  • Durchmesser der Schwingspule = 100 mm
  • Einbaudurchmesser d = 355 mm
  • Aussendurchmesser d = 385 mm
  • Einbautiefe (nicht eingefräst) t = 146 mm

Gehäuse-Empfehlung 1:
geschlossene Box mit 35 Liter
ab 103/65 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
128 Liter BR-Box
mit 2x HP100 der Länge 3 cm
ab 52/41 Hz (-3dB/-8dB).

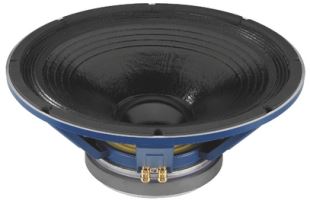

SP-38A/300PRO       Best.-Nr.: mo-104530       - nicht lieferbar (_)
37 cm Tieftöner mit hochwertiger-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.
  • Belastbarkeit (Nenn/Musik) = 300/600 W
  • Frequenzbereich = 70-4000 Hz
  • Resonanzfrequenz fs = 50 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 102 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6 Ohm
  • Kraftfaktor BL = 18,54 N/A
  • Schwingspuleninduktivität L = 0,85 mH
  • Effektive Membranfläche Sd = 880 cm2
  • Bewegte Masse incl. Luftlast mms = 80 g
  • Äquivalentvolumen Vas = 135 l
  • Freiluftgesamtgüte Qts = 0,39 (Qms=3,37, Qes=0,44)
  • Durchmesser der Schwingspule = 75 mm
  • Einbaudurchmesser d = 354 mm
  • Aussendurchmesser d = 392 mm
  • Einbautiefe (nicht eingefräst) t = 149 mm

großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 28 Liter
ab 106/67 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
85 Liter BR-Box
mit 2x HP100 der Länge 8 cm
ab 58/44 Hz (-3dB/-8dB).

TRUVOX-1530       Best.-Nr.: mo-105010       - nicht lieferbar (_)
37 cm Tieftöner mit Cellulose-Membran.
  • Belastbarkeit (Nenn/Musik) = 400/800 W
  • Frequenzbereich = 60-3000 Hz
  • Resonanzfrequenz fs = 41 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 101 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,9 Ohm
  • Kraftfaktor BL = 19,48 N/A
  • Schwingspuleninduktivität L = 0,9 mH
  • Effektive Membranfläche Sd = 855 cm2
  • Bewegte Masse incl. Luftlast mms = 82 g
  • Äquivalentvolumen Vas = 188 l
  • Freiluftgesamtgüte Qts = 0,31 (Qms=4,49, Qes=0,33)
  • Durchmesser der Schwingspule = 75 mm
  • Einbaudurchmesser d = 353 mm
  • Aussendurchmesser d = 385 mm
  • Einbautiefe (nicht eingefräst) t = 162 mm
  • Gewicht m = 2,4 kg

großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 93 Liter
ab 71/45 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
381 Liter BR-Box
mit 2x HP100 der Länge -1 cm
ab 33/28 Hz (-3dB/-8dB).

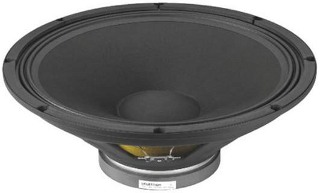

TRUVOX-1525       Best.-Nr.: mo-105000       - nicht lieferbar (_)
37 cm Tieftöner mit Cellulose-Membran.
  • Belastbarkeit (Nenn/Musik) = 250/500 W
  • Frequenzbereich = 67-3000 Hz
  • Resonanzfrequenz fs = 45 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 100 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,2 Ohm
  • Kraftfaktor BL = 14,18 N/A
  • Schwingspuleninduktivität L = 0,8 mH
  • Effektive Membranfläche Sd = 855 cm2
  • Bewegte Masse incl. Luftlast mms = 73 g
  • Äquivalentvolumen Vas = 168 l
  • Freiluftgesamtgüte Qts = 0,5 (Qms=5,55, Qes=0,55)
  • Durchmesser der Schwingspule = 63 mm
  • Einbaudurchmesser d = 354 mm
  • Aussendurchmesser d = 385 mm
  • Einbautiefe (nicht eingefräst) t = 152 mm
  • Gewicht m = 4,3 kg

großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 121 Liter
ab 58/37 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
479 Liter BR-Box
mit 2x HP100 der Länge 0 cm
ab 26/23 Hz (-3dB/-8dB).

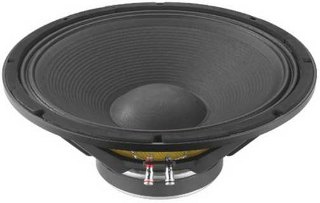

SP-15PA       Best.-Nr.: mo-105290       - nicht lieferbar (_)
37 cm Tieftöner mit hochwertiger-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt. Zur Vermeidung von Kompressionseffekten hat er eine Polkernbohrung.
  • Belastbarkeit (Nenn/Musik) = 200/350 W
  • Frequenzbereich = 60-2500 Hz
  • Resonanzfrequenz fs = 41 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 98 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6 Ohm
  • Kraftfaktor BL = 16,64 N/A
  • Schwingspuleninduktivität L = 1,5 mH
  • Effektive Membranfläche Sd = 855 cm2
  • Bewegte Masse incl. Luftlast mms = 102 g
  • Äquivalentvolumen Vas = 147 l
  • Freiluftgesamtgüte Qts = 0,56 (Qms=13,62, Qes=0,58)
  • Durchmesser der Schwingspule = 75 mm
  • Einbaudurchmesser d = 352 mm
  • Aussendurchmesser d = 389 mm
  • Einbautiefe (nicht eingefräst) t = 157 mm
  • Gewicht m = 5,8 kg

großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 27 Liter
ab 108/68 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
75 Liter BR-Box
mit 2x HP100 der Länge 10 cm
ab 61/47 Hz (-3dB/-8dB).

SP-15/300PA       Best.-Nr.: mo-102540       EUR 173,00 ohne MwSt: € 145.38 / $ 170.09
37 cm Tieftöner mit hochwertiger-Membran.
  • Belastbarkeit (Nenn/Musik) = 300/600 W
  • Frequenzbereich = 57-4500 Hz
  • Resonanzfrequenz fs = 38 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 101 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,8 Ohm
  • Kraftfaktor BL = 22,27 N/A
  • Schwingspuleninduktivität L = 1,3 mH
  • Effektive Membranfläche Sd = 855 cm2
  • Bewegte Masse incl. Luftlast mms = 88 g
  • Äquivalentvolumen Vas = 232 l
  • Freiluftgesamtgüte Qts = 0,28 (Qms=5,44, Qes=0,29)
  • Durchmesser der Schwingspule = 78 mm
  • Einbaudurchmesser d = 358 mm
  • Aussendurchmesser d = 388 mm
  • Einbautiefe (nicht eingefräst) t = 156 mm
  • Gewicht m = 7 kg

großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 13,4 Liter
ab 107/68 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
28 Liter BR-Box
mit HP100 der Länge 21 cm
ab 68/50 Hz (-3dB/-8dB).

FTR15-4080F       Best.-Nr.: mo-105050       - nicht lieferbar (_)
37 cm Tieftöner mit hochwertiger-Membran. Zur Vermeidung von Kompressionseffekten hat er eine Polkernbohrung. Die Zentrierspinne ist zur besseren Kühlung hinterlüftet.
  • Belastbarkeit (Nenn/Musik) = 600/1200 W
  • Frequenzbereich = 45-1500 Hz
  • Resonanzfrequenz fs = 30 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 98 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,5 Ohm
  • Kraftfaktor BL = 25,81 N/A
  • Schwingspuleninduktivität L = 1,5 mH
  • Effektive Membranfläche Sd = 855 cm2
  • Bewegte Masse incl. Luftlast mms = 150 g
  • Äquivalentvolumen Vas = 190 l
  • Freiluftgesamtgüte Qts = 0,22 (Qms=3,41, Qes=0,24)
  • Durchmesser der Schwingspule = 100 mm
  • Einbaudurchmesser d = 352 mm
  • Aussendurchmesser d = 388 mm
  • Einbautiefe (nicht eingefräst) t = 175 mm
  • Gewicht m = 9,4 kg

Gehäuse-Empfehlung 1:
geschlossene Box mit 93 Liter
ab 65/41 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
372 Liter BR-Box
mit 2x HP100 der Länge 1 cm
ab 31/25 Hz (-3dB/-8dB).

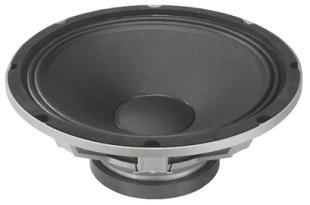

SPA-38PA       Best.-Nr.: mo-104050       - nicht lieferbar
38 cm Tieftöner mit Papier-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.
  • Belastbarkeit (Nenn/Musik) = 250/500 W
  • Frequenzbereich = 55-3500 Hz
  • Resonanzfrequenz fs = 37 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 98 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6 Ohm
  • Kraftfaktor BL = 14,32 N/A
  • Schwingspuleninduktivität L = 1 mH
  • Effektive Membranfläche Sd = 855 cm2
  • Bewegte Masse incl. Luftlast mms = 80 g
  • Äquivalentvolumen Vas = 230 l
  • Freiluftgesamtgüte Qts = 0,45 (Qms=2,54, Qes=0,55)
  • Durchmesser der Schwingspule = 65 mm
  • Einbaudurchmesser d = 354 mm
  • Aussendurchmesser d = 402 mm
  • Einbautiefe (nicht eingefräst) t = 138 mm

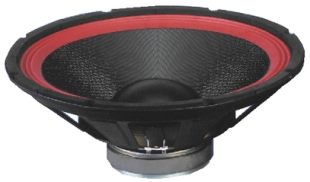

SP-450PA       Best.-Nr.: mo-103000       - nicht lieferbar (_)
44 cm Tieftöner mit hochwertiger-Membran.
  • Belastbarkeit (Nenn/Musik) = 300/600 W
  • Frequenzbereich = 37-3500 Hz
  • Resonanzfrequenz fs = 25 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 97 dB (2,83V; 1m)
  • Einbaudurchmesser d = 420 mm
  • Aussendurchmesser d = 460 mm
  • Einbautiefe (nicht eingefräst) t = 196 mm

Gehäuse-Empfehlung 1:
geschlossene Box mit 36 Liter
ab 88/56 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
96 Liter BR-Box
mit 4x HP100 der Länge 39 cm
ab 51/39 Hz (-3dB/-8dB).

SP-46/500PA       Best.-Nr.: mo-103410       EUR 272,00 ohne MwSt: € 228.57 / $ 267.43
44 cm Tieftöner mit Papier-Membran.
  • Belastbarkeit (Nenn/Musik) = 500/1000 W
  • Frequenzbereich = 45-2500 Hz
  • Resonanzfrequenz fs = 30 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 101 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,7 Ohm
  • Kraftfaktor BL = 25 N/A
  • Schwingspuleninduktivität L = 1,45 mH
  • Effektive Membranfläche Sd = 1180 cm2
  • Bewegte Masse incl. Luftlast mms = 160 g
  • Äquivalentvolumen Vas = 333 l
  • Freiluftgesamtgüte Qts = 0,27 (Qms=8,08, Qes=0,28)
  • Durchmesser der Schwingspule = 100 mm
  • Einbaudurchmesser d = 415 mm
  • Aussendurchmesser d = 460 mm
  • Einbautiefe (nicht eingefräst) t = 185 mm

Gehäuse-Empfehlung 1:
geschlossene Box mit 122 Liter
ab 59/37 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
497 Liter BR-Box
mit 4x HP100 der Länge 7 cm
ab 28/23 Hz (-3dB/-8dB).

SP-46A/500BS       Best.-Nr.: mo-104100       EUR 359,00 ohne MwSt: € 301.68 / $ 352.97
45 cm Tieftöner mit hochwertiger-Membran.
  • Belastbarkeit (Nenn/Musik) = 500/2000 W
  • Frequenzbereich = 54-1800 Hz
  • Resonanzfrequenz fs = 36 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 98 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6 Ohm
  • Kraftfaktor BL = 17,49 N/A
  • Schwingspuleninduktivität L = 1,65 mH
  • Effektive Membranfläche Sd = 1163 cm2
  • Bewegte Masse incl. Luftlast mms = 141 g
  • Äquivalentvolumen Vas = 250 l
  • Freiluftgesamtgüte Qts = 0,48 (Qms=4,75, Qes=0,54)
  • Durchmesser der Schwingspule = 100 mm
  • Einbaudurchmesser d = 420 mm
  • Aussendurchmesser d = 470 mm
  • Einbautiefe (nicht eingefräst) t = 189 mm

Gehäuse-Empfehlung 1:
geschlossene Box mit 177 Liter
ab 51/32 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
712 Liter BR-Box
mit 4x HP100 der Länge 6 cm
ab 24/20 Hz (-3dB/-8dB).

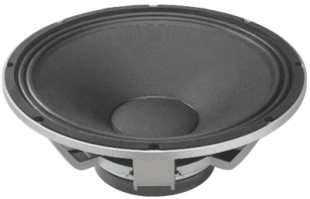

SPA-45PA       Best.-Nr.: mo-104060       - nicht lieferbar (_)
45 cm Tieftöner mit Papier-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.
  • Belastbarkeit (Nenn/Musik) = 300/600 W
  • Frequenzbereich = 44-3500 Hz
  • Resonanzfrequenz fs = 29 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 98 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,8 Ohm
  • Kraftfaktor BL = 16,91 N/A
  • Schwingspuleninduktivität L = 1 mH
  • Effektive Membranfläche Sd = 1225 cm2
  • Bewegte Masse incl. Luftlast mms = 136 g
  • Äquivalentvolumen Vas = 440 l
  • Freiluftgesamtgüte Qts = 0,46 (Qms=3,77, Qes=0,52)
  • Durchmesser der Schwingspule = 75 mm
  • Einbaudurchmesser d = 424 mm
  • Aussendurchmesser d = 464 mm
  • Einbautiefe (nicht eingefräst) t = 159 mm

Gehäuse-Empfehlung 1:
geschlossene Box mit 26 Liter
ab 101/64 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
64 Liter BR-Box
mit 2x HP100 der Länge 16 cm
ab 60/45 Hz (-3dB/-8dB).

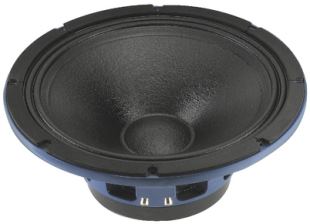

SP-46A/500PA       Best.-Nr.: mo-103420       - nicht lieferbar (_)
45 cm Tieftöner mit Papier-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.
  • Belastbarkeit (Nenn/Musik) = 500/2000 W
  • Frequenzbereich = 48-2500 Hz
  • Resonanzfrequenz fs = 32 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 99 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,4 Ohm
  • Kraftfaktor BL = 29,1 N/A
  • Schwingspuleninduktivität L = 1,7 mH
  • Effektive Membranfläche Sd = 1180 cm2
  • Bewegte Masse incl. Luftlast mms = 168 g
  • Äquivalentvolumen Vas = 285 l
  • Freiluftgesamtgüte Qts = 0,25 (Qms=6,65, Qes=0,26)
  • Durchmesser der Schwingspule = 99 mm
  • Einbaudurchmesser d = 416 mm
  • Aussendurchmesser d = 470 mm
  • Einbautiefe (nicht eingefräst) t = 194 mm

großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 36 Liter
ab 82/52 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
85 Liter BR-Box
mit 2x HP100 der Länge 20 cm
ab 50/37 Hz (-3dB/-8dB).

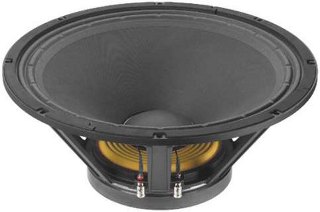

FTR18-4080F       Best.-Nr.: mo-105060       - nicht lieferbar (_)
44 cm Tieftöner mit hochwertiger-Membran. Zur Vermeidung von Kompressionseffekten hat er eine Polkernbohrung. Die Zentrierspinne ist zur besseren Kühlung hinterlüftet.
  • Belastbarkeit (Nenn/Musik) = 600-1200 W
  • Frequenzbereich = 37-500 Hz
  • Resonanzfrequenz fs = 25 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 99 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,6 Ohm
  • Kraftfaktor BL = 24,12 N/A
  • Schwingspuleninduktivität L = 1,5 mH
  • Effektive Membranfläche Sd = 1164 cm2
  • Bewegte Masse incl. Luftlast mms = 169 g
  • Äquivalentvolumen Vas = 430 l
  • Freiluftgesamtgüte Qts = 0,24 (Qms=3,78, Qes=0,26)
  • Durchmesser der Schwingspule = 100 mm
  • Einbaudurchmesser d = 414 mm
  • Aussendurchmesser d = 453 mm
  • Einbautiefe (nicht eingefräst) t = 206 mm
  • Gewicht m = 9,7 kg
Hochtöner   Mitteltöner   Breitbänder   Tieftöner   Auslauftypen   PA   Mitteltöner   Tieftöner   Breitbänder   Auslauftypen   Car   Tieftöner   Auslauftypen
15-Zoll Tieftöner   18-Zoll Tieftöner
Die Gehäuseberechnungen werden mit der Berücksichtigung von 0,3 Ohm Zuleitungswiderstand durchgeführt. Dazu werden, wenn wir keine aktuelleren Lautsprecherdaten haben oder kennen, die des Herstellers zugrunde gelegt.

Bitte beachten Sie: der auf einer Normschallwand gemessene Frequenzgang sagt über die Grenzfrequenz im Gehäuse wenig aus! Deswegen geben wir Ihnen meist in 2 Beispielen Dimensionierungshinweise mit der Angabe wie tief der Lautsprecher kommt.

zurück zur Startseite

© Copyright 2012 Iris Strassacker; All rights reserved. - Irrtum vorbehalten
