Monacor

Monacor entwickelt Lautsprecher und Elektronik für HiFi, Car HiFi, professionellen Einsatz, Multimedia und Heimkinosysteme.

Zu unseren Bauvorschlägen mit Monacor Lautsprechern.

Carpower Woofer

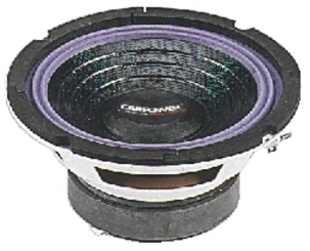

Gehäuse-Empfehlung 1: geschlossene Box mit 6 Liter ab 98/62 Hz (-3dB/-8dB) Gehäuse-Empfehlung 2: 23 Liter BR-Box mit HP70 der Länge 14 cm ab 49/39 Hz (-3dB/-8dB).	SP-167C Best.-Nr.: mo-102790 EUR 37,00 ohne MwSt: € 31.09 / $ 33.58 16 cm Tieftöner mit Papier-Membran. Belastbarkeit (Nenn/Musik) = 50/150 W Frequenzbereich = 58-5500 Hz Resonanzfrequenz fs = 49 Hz Impedanz R = 4 Ohm Kennschalldruck SPL = 91 dB (2,83V; 1m) Gleichstromwiderstand Re = 3,7 Ohm Kraftfaktor BL = 5,6 N/A Schwingspuleninduktivität L = 0,2 mH Effektive Membranfläche Sd = 137 cm² Bewegte Masse incl. Luftlast mms = 12 g Äquivalentvolumen Vas = 22 l Freiluftgesamtgüte Qts = 0,39 (Qms=2,89, Qes=0,45) Durchmesser der Schwingspule = 25 mm Einbaudurchmesser d = 148 mm Aussendurchmesser d = 170 mm Einbautiefe (nicht eingefräst) t = 73,5 mm
Bausätze einblenden wieder ausblenden
Gehäuse-Empfehlung 1: geschlossene Box mit 36 Liter ab 58/36 Hz (-3dB/-8dB) Gehäuse-Empfehlung 2: 147 Liter BR-Box mit HP70 der Länge 3 cm ab 26/22 Hz (-3dB/-8dB).	SP-202C Best.-Nr.: mo-102800 EUR 43,50 ohne MwSt: € 36.55 / $ 39.48 19 cm Tieftöner mit Papier-Membran. Belastbarkeit (Nenn/Musik) = 75/200 W Frequenzbereich = 48-4000 Hz Resonanzfrequenz fs = 37 Hz Impedanz R = 4 Ohm Kennschalldruck SPL = 91 dB (2,83V; 1m) Gleichstromwiderstand Re = 3,8 Ohm Kraftfaktor BL = 5,51 N/A Schwingspuleninduktivität L = 0,3 mH Effektive Membranfläche Sd = 214 cm² Bewegte Masse incl. Luftlast mms = 19 g Äquivalentvolumen Vas = 61 l Freiluftgesamtgüte Qts = 0,5 (Qms=3,64, Qes=0,58) Durchmesser der Schwingspule = 25 mm Einbaudurchmesser d = 182 mm Aussendurchmesser d = 202 mm Einbautiefe (nicht eingefräst) t = 82 mm
Bausätze einblenden wieder ausblenden

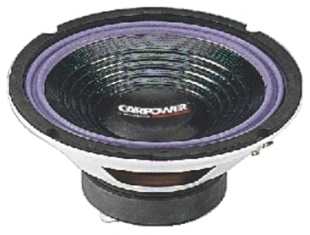

Gehäuse-Empfehlung 1: geschlossene Box mit 32 Liter ab 66/41 Hz (-3dB/-8dB) Gehäuse-Empfehlung 2: 125 Liter BR-Box mit HP100 der Länge 9 cm ab 32/26 Hz (-3dB/-8dB).	SP-252C Best.-Nr.: mo-102810 EUR 79,50 ohne MwSt: € 66.81 / $ 72.15 24 cm Tieftöner mit Papier-Membran. Belastbarkeit (Nenn/Musik) = 100/350 W Frequenzbereich = 40-3500 Hz Resonanzfrequenz fs = 35 Hz Impedanz R = 4 Ohm Kennschalldruck SPL = 93 dB (2,83V; 1m) Gleichstromwiderstand Re = 3,7 Ohm Kraftfaktor BL = 8,08 N/A Schwingspuleninduktivität L = 0,4 mH Effektive Membranfläche Sd = 353 cm² Bewegte Masse incl. Luftlast mms = 38 g Äquivalentvolumen Vas = 96 l Freiluftgesamtgüte Qts = 0,41 (Qms=3,15, Qes=0,47) Durchmesser der Schwingspule = 39 mm Einbaudurchmesser d = 231 mm Aussendurchmesser d = 256 mm Einbautiefe (nicht eingefräst) t = 105,5 mm
Bausätze einblenden wieder ausblenden

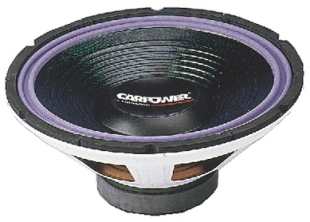

	SP-302C Best.-Nr.: mo-102820 EUR 82,00 ohne MwSt: € 68.91 / $ 74.42 29 cm Tieftöner mit Papier-Membran. Belastbarkeit (Nenn/Musik) = 150/450 W Frequenzbereich = 35-3000 Hz Resonanzfrequenz fs = 33 Hz Impedanz R = 4 Ohm Kennschalldruck SPL = 93 dB (2,83V; 1m) Gleichstromwiderstand Re = 3,7 Ohm Kraftfaktor BL = 7,99 N/A Schwingspuleninduktivität L = 0,4 mH Effektive Membranfläche Sd = 531 cm² Bewegte Masse incl. Luftlast mms = 62 g Äquivalentvolumen Vas = 155 l Freiluftgesamtgüte Qts = 0,61 (Qms=4,19, Qes=0,71) Durchmesser der Schwingspule = 39 mm Einbaudurchmesser d = 282 mm Aussendurchmesser d = 305 mm Einbautiefe (nicht eingefräst) t = 124 mm
Bausätze einblenden wieder ausblenden
Carpower CRB Woofer
	CRB-130PS Best.-Nr.: mo-131210 - nicht lieferbar 13 cm Tiefmitteltöner mit Polypropylen-Membran. Belastbarkeit (Nenn/Musik) = 30/60 W Frequenzbereich = 100-5000 Hz Resonanzfrequenz fs = 75 Hz Impedanz R = 4 Ohm Kennschalldruck SPL = 88 dB (2,83V; 1m) Gleichstromwiderstand Re = 3,6 Ohm Kraftfaktor BL = 4 N/A Schwingspuleninduktivität L = 0,6 mH Effektive Membranfläche Sd = 92 cm² Bewegte Masse incl. Luftlast mms = 10 g Äquivalentvolumen Vas = 5,5 l Freiluftgesamtgüte Qts = 0,98 (Qms=4,26, Qes=1,28) Durchmesser der Schwingspule = 25 mm
Bausätze einblenden wieder ausblenden

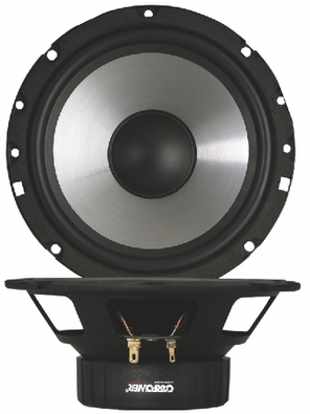

	CRB-165PS Best.-Nr.: mo-131220 EUR 54,00 ohne MwSt: € 45.38 / $ 49.01 16 cm Tiefmitteltöner mit Polypropylen-Membran. Belastbarkeit (Nenn/Musik) = 35/70 W Frequenzbereich = 90-4500 Hz Resonanzfrequenz fs = 65 Hz Impedanz R = 4 Ohm Kennschalldruck SPL = 89 dB (2,83V; 1m) Gleichstromwiderstand Re = 3,6 Ohm Kraftfaktor BL = 4,2 N/A Schwingspuleninduktivität L = 0,6 mH Effektive Membranfläche Sd = 137 cm² Bewegte Masse incl. Luftlast mms = 14,5 g Äquivalentvolumen Vas = 11 l Freiluftgesamtgüte Qts = 0,99 (Qms=4,54, Qes=1,25) Durchmesser der Schwingspule = 25 mm
Bausätze einblenden wieder ausblenden
Carpower Blackbass
Carpower Sonic
großes Bild aufblenden Gehäuse-Empfehlung 1: geschlossene Box mit 11,8 Liter ab 51/32 Hz (-3dB/-8dB) Gehäuse-Empfehlung 2: 48 Liter BR-Box mit HP70 der Länge 26 cm ab 24/20 Hz (-3dB/-8dB).	Sonic-10MK2, 2x2 Ohm Best.-Nr.: mo-132190 - nicht lieferbar (_) 25 cm Tieftöner mit Aluminium-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt. Der Lautsprecher besitzt eine Doppelschwingspule und die Angabe der Impedanz ist in Reihenschaltung angegeben. Belastbarkeit (Nenn/Musik) = 2x300/2x500 W Frequenzbereich = 45-300 Hz Resonanzfrequenz fs = 33 Hz Impedanz R = 4 Ohm Kennschalldruck SPL = 84 dB (2,83V; 1m) Gleichstromwiderstand Re = 2x1,9/1x3,8 Ohm Kraftfaktor BL = 15,5 N/A Schwingspuleninduktivität L = 2x0,6/1x2,4 mH Effektive Membranfläche Sd = 346 cm² Bewegte Masse incl. Luftlast mms = 189 g Äquivalentvolumen Vas = 20 l Freiluftgesamtgüte Qts = 0,49 (Qms=7,39, Qes=0,53) Durchmesser der Schwingspule = 75 mm Einbaudurchmesser d = 236 mm Aussendurchmesser d = 265 mm Einbautiefe (nicht eingefräst) t = 194 mm Gewicht m = 14,5 kg
Bausätze einblenden wieder ausblenden
großes Bild aufblenden	Sonic-15MK2, 2x2 Ohm Best.-Nr.: mo-132220 - nicht lieferbar (_) 0 cm Tieftöner mit Aluminium-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt. Der Lautsprecher besitzt eine Doppelschwingspule Belastbarkeit (Nenn/Musik) = 2x400/2x800 W Frequenzbereich = 33-300 Hz Resonanzfrequenz fs = 22 Hz Impedanz R = 4 Ohm Kennschalldruck SPL = 87 dB (2,83V; 1m) Gleichstromwiderstand Re = 2x1,9/1x3,8 Ohm Kraftfaktor BL = 18,88 N/A Schwingspuleninduktivität L = 2x0,7/1x2,8 mH Effektive Membranfläche Sd = 830 cm² Bewegte Masse incl. Luftlast mms = 400 g Äquivalentvolumen Vas = 119 l Freiluftgesamtgüte Qts = 0,58 (Qms=6,82, Qes=0,63) Durchmesser der Schwingspule = 75 mm Gewicht m = 15,7 kg
Bausätze einblenden wieder ausblenden

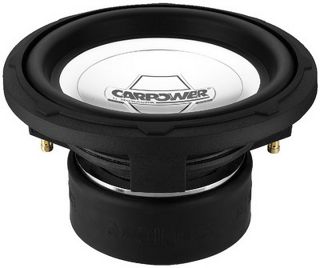

großes Bild aufblenden	Sonic-12MK2, 2x2 Ohm Best.-Nr.: mo-132200 - nicht lieferbar (_) 0 cm Tieftöner mit Aluminium-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt. Der Lautsprecher besitzt eine Doppelschwingspule und die Angabe der Impedanz ist in Reihenschaltung angegeben. Belastbarkeit (Nenn/Musik) = 2x350/2x600 W Frequenzbereich = 35-300 Hz Resonanzfrequenz fs = 24 Hz Impedanz R = 4 Ohm Kennschalldruck SPL = 84 dB (2,83V; 1m) Gleichstromwiderstand Re = 2x1,9/1x3,8 Ohm Kraftfaktor BL = 18 N/A Schwingspuleninduktivität L = 2x0,7/1x2,8 mH Effektive Membranfläche Sd = 511 cm² Bewegte Masse incl. Luftlast mms = 287 g Äquivalentvolumen Vas = 57 l Freiluftgesamtgüte Qts = 0,49 (Qms=7,75, Qes=0,52) Durchmesser der Schwingspule = 75 mm Gewicht m = 15,1 kg
Bausätze einblenden wieder ausblenden
Carpower HQ

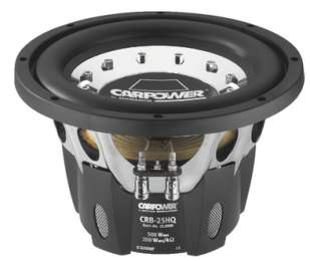

Gehäuse-Empfehlung 1: geschlossene Box mit 11,6 Liter ab 57/36 Hz (-3dB/-8dB) Gehäuse-Empfehlung 2: 47 Liter BR-Box mit HP70 der Länge 22 cm ab 27/22 Hz (-3dB/-8dB).	CRB-25HQ Best.-Nr.: mo-132090 - nicht lieferbar (_) 25 cm Tieftöner mit hochwertiger-Membran. Belastbarkeit (Nenn/Musik) = 200/500 W Frequenzbereich = 50-300 Hz Resonanzfrequenz fs = 33 Hz Impedanz R = 4 Ohm Kennschalldruck SPL = 85 dB (2,83V; 1m) Gleichstromwiderstand Re = 3,3 Ohm Kraftfaktor BL = 14,6 N/A Schwingspuleninduktivität L = 2,2 mH Effektive Membranfläche Sd = 315 cm² Bewegte Masse incl. Luftlast mms = 116 g Äquivalentvolumen Vas = 27 l Freiluftgesamtgüte Qts = 0,45 (Qms=5,56, Qes=0,49) Durchmesser der Schwingspule = 38 mm Einbaudurchmesser d = 228 mm Aussendurchmesser d = 264 mm Einbautiefe (nicht eingefräst) t = 144 mm
Bausätze einblenden wieder ausblenden

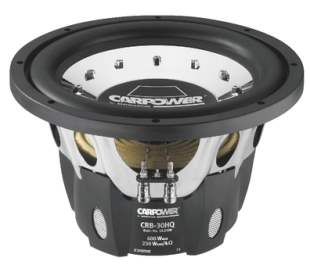

Gehäuse-Empfehlung 1: geschlossene Box mit 20 Liter ab 57/36 Hz (-3dB/-8dB) Gehäuse-Empfehlung 2: 77 Liter BR-Box mit HP100 der Länge 28 cm ab 27/22 Hz (-3dB/-8dB).	CRB-30HQ Best.-Nr.: mo-132100 - nicht lieferbar (_) 30 cm Tieftöner mit hochwertiger-Membran. Belastbarkeit (Nenn/Musik) = 250/600 W Frequenzbereich = 45-200 Hz Resonanzfrequenz fs = 31 Hz Impedanz R = 4 Ohm Kennschalldruck SPL = 88 dB (2,83V; 1m) Gleichstromwiderstand Re = 3,3 Ohm Kraftfaktor BL = 14,6 N/A Schwingspuleninduktivität L = 2,2 mH Effektive Membranfläche Sd = 492 cm² Bewegte Masse incl. Luftlast mms = 157 g Äquivalentvolumen Vas = 55 l Freiluftgesamtgüte Qts = 0,42 (Qms=3,66, Qes=0,48) Durchmesser der Schwingspule = 50 mm Einbaudurchmesser d = 278 mm Aussendurchmesser d = 315 mm Einbautiefe (nicht eingefräst) t = 164 mm
Bausätze einblenden wieder ausblenden

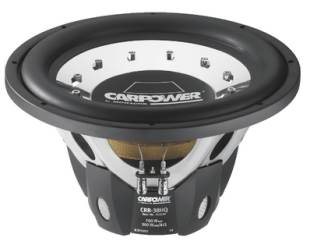

Gehäuse-Empfehlung 1: geschlossene Box mit 98 Liter ab 35/22 Hz (-3dB/-8dB) Gehäuse-Empfehlung 2: 401 Liter BR-Box mit 2x HP100 der Länge 24 cm ab 16/14 Hz (-3dB/-8dB).	CRB-38HQ Best.-Nr.: mo-132110 - nicht lieferbar (_) 37 cm Tieftöner mit hochwertiger-Membran. Belastbarkeit (Nenn/Musik) = 300/700 W Frequenzbereich = 30-200 Hz Resonanzfrequenz fs = 22 Hz Impedanz R = 4 Ohm Kennschalldruck SPL = 87 dB (2,83V; 1m) Gleichstromwiderstand Re = 3,8 Ohm Kraftfaktor BL = 15,6 N/A Schwingspuleninduktivität L = 2,2 mH Effektive Membranfläche Sd = 779 cm² Bewegte Masse incl. Luftlast mms = 257 g Äquivalentvolumen Vas = 177 l Freiluftgesamtgüte Qts = 0,49 (Qms=3,95, Qes=0,56) Durchmesser der Schwingspule = 60 mm Einbaudurchmesser d = 348 mm Aussendurchmesser d = 390 mm Einbautiefe (nicht eingefräst) t = 189 mm
Bausätze einblenden wieder ausblenden
Carpower Predator

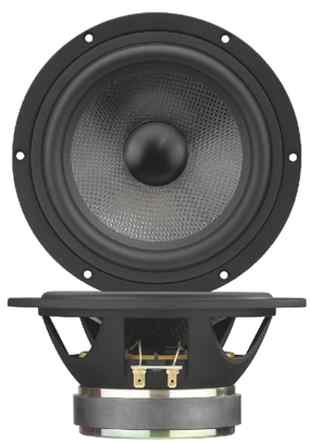

Gehäuse-Empfehlung 1: geschlossene Box mit 3,5 Liter ab 124/78 Hz (-3dB/-8dB) Gehäuse-Empfehlung 2: 13,8 Liter BR-Box mit HP70 der Länge 14 cm ab 60/49 Hz (-3dB/-8dB).	PREDATOR-6/4 Best.-Nr.: mo-131470 - nicht lieferbar (_) 16 cm Tieftöner mit Carbon-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt. Zur Vermeidung von Kompressionseffekten hat er eine Polkernbohrung. Belastbarkeit (Nenn/Musik) = 100/180 W Frequenzbereich = 90-2500 Hz Resonanzfrequenz fs = 66 Hz Impedanz R = 4 Ohm Kennschalldruck SPL = 91 dB (2,83V; 1m) Gleichstromwiderstand Re = 3,15 Ohm Kraftfaktor BL = 6 N/A Schwingspuleninduktivität L = 0,4 mH Effektive Membranfläche Sd = 127 cm² Bewegte Masse incl. Luftlast mms = 12,4 g Äquivalentvolumen Vas = 10,6 l Freiluftgesamtgüte Qts = 0,41 (Qms=4,97, Qes=0,45) Durchmesser der Schwingspule = 25 mm Einbaudurchmesser d = 144 mm Aussendurchmesser d = 180 mm Einbautiefe (nicht eingefräst) t = 78 mm
Bausätze einblenden wieder ausblenden
Carpower Pulsar

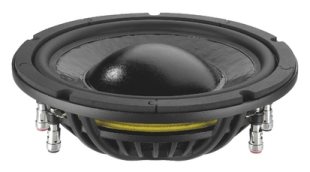

Gehäuse-Empfehlung 1: geschlossene Box mit 11,4 Liter ab 57/36 Hz (-3dB/-8dB) Gehäuse-Empfehlung 2: 47 Liter BR-Box mit HP70 der Länge 22 cm ab 26/22 Hz (-3dB/-8dB).	PULSAR-10 Best.-Nr.: mo-132060 - nicht lieferbar (_) 25 cm Tieftöner mit hochwertiger-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt. Der Schwingspulenträger ist aus Kapton. Belastbarkeit (Nenn/Musik) = 2x175/2x250 W Frequenzbereich = 50-300 Hz Resonanzfrequenz fs = 35 Hz Impedanz R = 4 Ohm Kennschalldruck SPL = 86 dB (2,83V; 1m) Gleichstromwiderstand Re = 2x1,9/1x3,8 Ohm Kraftfaktor BL = 15,7 N/A Schwingspuleninduktivität L = 2x0,6mh/1,24mh mH Effektive Membranfläche Sd = 360 cm² Bewegte Masse incl. Luftlast mms = 148 g Äquivalentvolumen Vas = 22 l Freiluftgesamtgüte Qts = 0,48 (Qms=5,92, Qes=0,52) Durchmesser der Schwingspule = 50 mm Einbaudurchmesser d = 236 mm Aussendurchmesser d = 262 mm Einbautiefe (nicht eingefräst) t = 75 mm
Bausätze einblenden wieder ausblenden

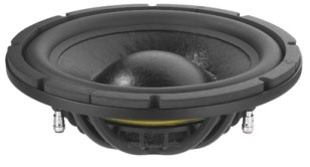

	PULSAR-12 Best.-Nr.: mo-132070 - nicht lieferbar (_) 30 cm Tieftöner mit hochwertiger-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt. Der Schwingspulenträger ist aus Kapton. Belastbarkeit (Nenn/Musik) = 2x200/2x350 W Frequenzbereich = 50-300 Hz Resonanzfrequenz fs = 35 Hz Impedanz R = 4 Ohm Kennschalldruck SPL = 86 dB (2,83V; 1m) Gleichstromwiderstand Re = 2x1,9/1x3,8 Ohm Kraftfaktor BL = 15,7 N/A Effektive Membranfläche Sd = 510 cm² Bewegte Masse incl. Luftlast mms = 275 g Äquivalentvolumen Vas = 25 l Freiluftgesamtgüte Qts = 0,64 (Qms=6,11, Qes=0,71) Durchmesser der Schwingspule = 75 mm Einbaudurchmesser d = 267 mm Aussendurchmesser d = 318 mm Einbautiefe (nicht eingefräst) t = 90 mm
Bausätze einblenden wieder ausblenden
Carpower Raptor

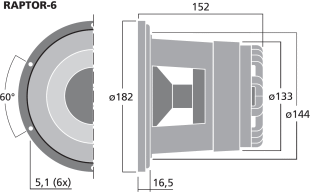

großes Bild aufblenden	RAPTOR-6 Best.-Nr.: mo-104350 - nicht lieferbar 16 cm Tieftöner mit hochwertiger-Membran. Belastbarkeit (Nenn/Musik) = 100/300 W Frequenzbereich = 70-800 Hz Resonanzfrequenz fs = 53 Hz Impedanz R = 4 Ohm Kennschalldruck SPL = 88 dB (2,83V; 1m) Gleichstromwiderstand Re = 3,4 Ohm Kraftfaktor BL = 7,6 N/A Schwingspuleninduktivität L = 0,6 mH Effektive Membranfläche Sd = 113 cm² Bewegte Masse incl. Luftlast mms = 23 g Äquivalentvolumen Vas = 6,9 l Freiluftgesamtgüte Qts = 0,36 (Qms=2,2, Qes=0,43) Durchmesser der Schwingspule = 25 mm Einbaudurchmesser d = 144 mm Aussendurchmesser d = 182 mm Einbautiefe (nicht eingefräst) t = 135,5 mm
Bausätze einblenden wieder ausblenden
Gehäuse-Empfehlung 1: geschlossene Box mit 23 Liter ab 50/32 Hz (-3dB/-8dB) Gehäuse-Empfehlung 2: 93 Liter BR-Box mit HP100 der Länge 30 cm ab 23/19 Hz (-3dB/-8dB).	RAPTOR-12MK2 Best.-Nr.: mo-100210 - nicht lieferbar (_) 30 cm Tieftöner mit Aluminium-Membran. Belastbarkeit (Nenn/Musik) = 1000/1500 W Frequenzbereich = 50-300 Hz Resonanzfrequenz fs = 34 Hz Impedanz R = 4 Ohm Kennschalldruck SPL = 87 dB (2,83V; 1m) Gleichstromwiderstand Re = 3,4 Ohm Kraftfaktor BL = 16,6 N/A Schwingspuleninduktivität L = 1,1 mH Effektive Membranfläche Sd = 470 cm² Bewegte Masse incl. Luftlast mms = 211 g Äquivalentvolumen Vas = 32 l Freiluftgesamtgüte Qts = 0,52 (Qms=7,87, Qes=0,56) Durchmesser der Schwingspule = 77 mm Einbaudurchmesser d = 282 mm Aussendurchmesser d = 320 mm Einbautiefe (nicht eingefräst) t = 227 mm Gewicht m = 13,1 kg zum PDF-Datenblatt
Bausätze einblenden wieder ausblenden

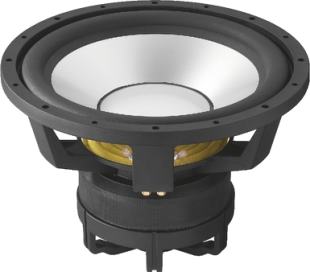

	RAPTOR-15MK2 Best.-Nr.: mo-100220 - nicht lieferbar (_) 38 cm Tieftöner mit Aluminium-Membran. Belastbarkeit (Nenn/Musik) = 1000/1500 W Frequenzbereich = 45-300 Hz Resonanzfrequenz fs = 31 Hz Impedanz R = 4 Ohm Kennschalldruck SPL = 89 dB (2,83V; 1m) Gleichstromwiderstand Re = 3,4 Ohm Kraftfaktor BL = 15,53 N/A Schwingspuleninduktivität L = 1,1 mH Effektive Membranfläche Sd = 810 cm² Bewegte Masse incl. Luftlast mms = 260 g Äquivalentvolumen Vas = 87 l Freiluftgesamtgüte Qts = 0,69 (Qms=8,5, Qes=0,75) Durchmesser der Schwingspule = 77 mm Einbaudurchmesser d = 361 mm Aussendurchmesser d = 397 mm Einbautiefe (nicht eingefräst) t = 267 mm Gewicht m = 13,8 kg zum PDF-Datenblatt
Bausätze einblenden wieder ausblenden
Shaker

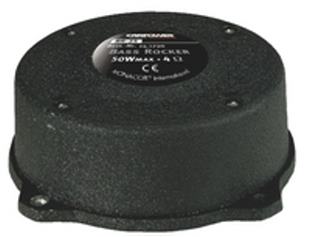

	BR-25 Best.-Nr.: mo-141790 - nicht lieferbar (_) Bass-Shaker. Belastbarkeit (Nenn/Musik) = 50 W Frequenzbereich = 50-300 Hz Resonanzfrequenz fs = 40 Hz Impedanz R = 4 Ohm Gewicht m = 1,5 kg zum PDF-Datenblatt
Bausätze einblenden wieder ausblenden

Hochtöner

Tieftöner

Tieftöner

Car

Tieftöner

Carpower HQ

Shaker

Die Gehäuseberechnungen werden mit der Berücksichtigung von 0,3 Ohm Zuleitungswiderstand durchgeführt. Dazu werden, wenn wir keine aktuelleren Lautsprecherdaten haben oder kennen, die des Herstellers zugrunde gelegt.

Bitte beachten Sie: der auf einer Normschallwand gemessene Frequenzgang sagt über die Grenzfrequenz im Gehäuse wenig aus! Deswegen geben wir Ihnen meist in 2 Beispielen Dimensionierungshinweise mit der Angabe wie tief der Lautsprecher kommt.
