Monacor

Monacor entwickelt Lautsprecher und Elektronik für HiFi, Car HiFi, professionellen Einsatz, Multimedia und Heimkinosysteme.

Zu unseren Bauvorschlägen mit Monacor Lautsprechern.



großes Bild aufblenden

SPP-90       Best.-Nr.: mo-101150       EUR 14,95 ohne MwSt: € 12.56 / $ 11.22
7 cm Mitteltöner mit Polypropylen-Membran.
  • Belastbarkeit (Nenn/Musik) = 22/45 W
  • Frequenzbereich = 2000-18000 Hz
  • Resonanzfrequenz fs = 1000 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 92 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,5 Ohm
  • Schwingspuleninduktivität L = 0,1 mH
  • Effektive Membranfläche Sd = 23 cm2
  • Durchmesser der Schwingspule = 15 mm
  • Einbaudurchmesser d = 61 mm
  • Aussendurchmesser d = 78 mm
  • Einbautiefe (nicht eingefräst) t = 30 mm
  • Gewicht m = 0,3 kg

SP-100/8       Best.-Nr.: mo-103780       EUR 25,50 ohne MwSt: € 21.43 / $ 19.13
10,6 x 10,6 cm Mitteltöner mit Papier-Membran. Zur Vermeidung von Kompressionseffekten hat er eine Polkernbohrung.
  • Belastbarkeit (Nenn/Musik) = 30/60 W
  • Frequenzbereich = 100-7000 Hz
  • Resonanzfrequenz fs = 61 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 88 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,5 Ohm
  • Kraftfaktor BL = 5,55 N/A
  • Schwingspuleninduktivität L = 0,4 mH
  • Effektive Membranfläche Sd = 52 cm2
  • Bewegte Masse incl. Luftlast mms = 5,5 g
  • Äquivalentvolumen Vas = 4,7 l
  • Freiluftgesamtgüte Qts = 0,37 (Qms=2,28, Qes=0,44)
  • Durchmesser der Schwingspule = 25 mm
  • Lineare Auslenkung xlin = +/- 2,5 mm
  • Einbaudurchmesser d = 103 mm
  • Aussendurchmesser d = 106x106 mm
  • Einbautiefe (nicht eingefräst) t = 63 mm
  • Gewicht m = 0,8 kg

SPH-100C       Best.-Nr.: mo-102300       EUR 56,00 ohne MwSt: € 47.06 / $ 42.02
10,6 x 10,6 cm Mitteltöner mit Carbon-Membran. Zur Vermeidung von Kompressionseffekten hat er eine Polkernbohrung.
  • Belastbarkeit (Nenn/Musik) = 30/50 W
  • Frequenzbereich = 60-6000 Hz
  • Resonanzfrequenz fs = 50 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 84 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6 Ohm
  • Kraftfaktor BL = 5,1 N/A
  • Schwingspuleninduktivität L = 0,65 mH
  • Effektive Membranfläche Sd = 54 cm2
  • Bewegte Masse incl. Luftlast mms = 7 g
  • Äquivalentvolumen Vas = 6 l
  • Freiluftgesamtgüte Qts = 0,44 (Qms=3,53, Qes=0,5)
  • Durchmesser der Schwingspule = 25,5 mm
  • Lineare Auslenkung xlin = +/- 4 mm
  • Einbaudurchmesser d = 96 mm
  • Aussendurchmesser d = 106x106 mm
  • Einbautiefe (nicht eingefräst) t = 50 mm
  • Gewicht m = 0,85 kg

Gehäuse-Empfehlung 1:
geschlossene Box mit 2,5 Liter
ab 116/73 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
9,8 Liter BR-Box
mit HP50 der Länge 12 cm
ab 52/45 Hz (-3dB/-8dB).

SPH-100AL       Best.-Nr.: mo-103810       EUR 54,00 ohne MwSt: € 45.38 / $ 40.52
11 cm Mitteltöner mit Aluminium-Membran.
  • Belastbarkeit (Nenn/Musik) = 40/80 W
  • Frequenzbereich = 80-5000 Hz
  • Resonanzfrequenz fs = 80 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 87 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,2 Ohm
  • Kraftfaktor BL = 4,81 N/A
  • Schwingspuleninduktivität L = 0,3 mH
  • Effektive Membranfläche Sd = 55 cm2
  • Bewegte Masse incl. Luftlast mms = 4,9 g
  • Äquivalentvolumen Vas = 3,2 l
  • Freiluftgesamtgüte Qts = 0,55 (Qms=3,05, Qes=0,67)
  • Durchmesser der Schwingspule = 25 mm
  • Lineare Auslenkung xlin = +/- 1,5 mm
  • Einbaudurchmesser d = 90 mm
  • Aussendurchmesser d = 124,3 mm
  • Einbautiefe (nicht eingefräst) t = 55 mm
  • Gewicht m = 0,65 kg

Online-Magazin Ilmag
Lineare Frequenzgänge, stabile Membran und gutes Preis-Leistungsverhältnis

SPH-102KEP       Best.-Nr.: mo-102590       EUR 58,00 ohne MwSt: € 48.74 / $ 43.52
10,6 x 10,6 cm Mitteltöner mit Kevlar-Membran. Die Nase wird mit einem Phaseplug geziert.
  • Belastbarkeit (Nenn/Musik) = 40/120 W
  • Frequenzbereich = 100-10000 Hz
  • Resonanzfrequenz fs = 95 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 88 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 7,2 Ohm
  • Kraftfaktor BL = 4,75 N/A
  • Schwingspuleninduktivität L = 0,2 mH
  • Effektive Membranfläche Sd = 55 cm2
  • Bewegte Masse incl. Luftlast mms = 3 g
  • Äquivalentvolumen Vas = 3 l
  • Freiluftgesamtgüte Qts = 0,52 (Qms=5,7, Qes=0,57)
  • Durchmesser der Schwingspule = 25,5 mm
  • Lineare Auslenkung xlin = +/- 1 mm
  • Einbaudurchmesser d = 95 mm
  • Aussendurchmesser d = 106x106 mm
  • Einbautiefe (nicht eingefräst) t = 76 mm
  • Gewicht m = 0,97 kg

Online-Magazin HiFi Selbstbau
2008; „Nahezu perfekt ist der SPH-102KEP als Tief-/Mitteltöner in einer 4-Wege-Konstruktion von ca. 200 bis 1000Hz einsetzbar.”

SPP-110/4       Best.-Nr.: mo-101050       EUR 28,00 ohne MwSt: € 23.53 / $ 21.01
11 x 11 cm Mitteltöner mit ABS-Kunststoff-Membran. Zur Vermeidung von Kompressionseffekten hat er eine Polkernbohrung.
  • Belastbarkeit (Nenn/Musik) = 30/60 W
  • Frequenzbereich = 70-8000 Hz
  • Resonanzfrequenz fs = 53 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 90 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,3 Ohm
  • Kraftfaktor BL = 3,3 N/A
  • Schwingspuleninduktivität L = 0,3 mH
  • Effektive Membranfläche Sd = 55 cm2
  • Bewegte Masse incl. Luftlast mms = 4,3 g
  • Äquivalentvolumen Vas = 8 l
  • Freiluftgesamtgüte Qts = 0,37 (Qms=2,01, Qes=0,46)
  • Durchmesser der Schwingspule = 25,5 mm
  • Lineare Auslenkung xlin = +/- 2 mm
  • Einbaudurchmesser d = 100 mm
  • Aussendurchmesser d = 110x110 mm
  • Einbautiefe (nicht eingefräst) t = 60 mm
  • Gewicht m = 0,9 kg

SPP-110/8       Best.-Nr.: mo-101060       EUR 28,00 ohne MwSt: € 23.53 / $ 21.01
11 x 11 cm Mitteltöner mit ABS-Kunststoff-Membran. Zur Vermeidung von Kompressionseffekten hat er eine Polkernbohrung.
  • Belastbarkeit (Nenn/Musik) = 30/60 W
  • Frequenzbereich = 70-8000 Hz
  • Resonanzfrequenz fs = 55 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 87 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,5 Ohm
  • Kraftfaktor BL = 4,6 N/A
  • Schwingspuleninduktivität L = 0,4 mH
  • Effektive Membranfläche Sd = 55 cm2
  • Bewegte Masse incl. Luftlast mms = 4,4 g
  • Äquivalentvolumen Vas = 8 l
  • Freiluftgesamtgüte Qts = 0,37 (Qms=2,01, Qes=0,46)
  • Durchmesser der Schwingspule = 25,5 mm
  • Lineare Auslenkung xlin = +/- 2 mm
  • Einbaudurchmesser d = 100 mm
  • Aussendurchmesser d = 110x110 mm
  • Einbautiefe (nicht eingefräst) t = 60 mm
  • Gewicht m = 0,9 kg

großes Bild aufblenden

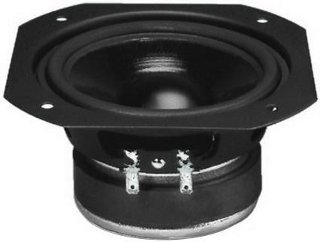

SPH-115       Best.-Nr.: mo-100860       - nicht lieferbar
11,5 x 11,5 cm Tiefmitteltöner mit Papier-Membran. Die Membran ist mit einer wasserabweisenden Schutzschicht überzogen.
  • Belastbarkeit (Nenn/Musik) = 50/80 W
  • Frequenzbereich = 80-8000 Hz
  • Resonanzfrequenz fs = 65 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 87 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,8 Ohm
  • Kraftfaktor BL = 4,8 N/A
  • Schwingspuleninduktivität L = 0,3 mH
  • Effektive Membranfläche Sd = 55 cm2
  • Bewegte Masse incl. Luftlast mms = 4,5 g
  • Äquivalentvolumen Vas = 5,5 l
  • Freiluftgesamtgüte Qts = 0,39 (Qms=2,23, Qes=0,47)
  • Durchmesser der Schwingspule = 10 mm
  • Lineare Auslenkung xlin = +/- 1,5 mm
  • Einbaudurchmesser d = 101 mm
  • Aussendurchmesser d = 115x115 mm
  • Einbautiefe (nicht eingefräst) t = 58 mm
  • Gewicht m = 0,55 kg

MSH-115       Best.-Nr.: mo-101840       EUR 47,50 ohne MwSt: € 39.92 / $ 35.64
11,5 x 11,5 cm Mitteltöner mit hochwertiger-Membran.
  • Belastbarkeit (Nenn/Musik) = 50/120 W
  • Frequenzbereich = 100-10000 Hz
  • Resonanzfrequenz fs = 85 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 89 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,3 Ohm
  • Kraftfaktor BL = 4,8 N/A
  • Schwingspuleninduktivität L = 0,3 mH
  • Effektive Membranfläche Sd = 55 cm2
  • Bewegte Masse incl. Luftlast mms = 4,5 g
  • Äquivalentvolumen Vas = 4 l
  • Freiluftgesamtgüte Qts = 0,43 (Qms=1,98, Qes=0,55)
  • Durchmesser der Schwingspule = 25 mm
  • Lineare Auslenkung xlin = +/- 1,5 mm
  • Einbaudurchmesser d = 101 mm
  • Aussendurchmesser d = 115x115 mm
  • Einbautiefe (nicht eingefräst) t = 55 mm
  • Gewicht m = 0,6 kg

großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,7 Liter
ab 129/81 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
6,8 Liter BR-Box
mit HP50 der Länge 15 cm
ab 58/50 Hz (-3dB/-8dB).

MSH-115HQ       Best.-Nr.: mo-101330       EUR 58,00 ohne MwSt: € 48.74 / $ 43.52
10 cm Mitteltöner mit Papier-Membran. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.
  • Belastbarkeit (Nenn/Musik) = 50/100 W
  • Frequenzbereich = 100-8000 Hz
  • Resonanzfrequenz fs = 89 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 89 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,8 Ohm
  • Kraftfaktor BL = 5,35 N/A
  • Schwingspuleninduktivität L = 0,53 mH
  • Effektive Membranfläche Sd = 55 cm2
  • Bewegte Masse incl. Luftlast mms = 5,8 g
  • Äquivalentvolumen Vas = 2,2 l
  • Freiluftgesamtgüte Qts = 0,55 (Qms=3,26, Qes=0,66)
  • Durchmesser der Schwingspule = 25 mm
  • Lineare Auslenkung xlin = +/- 3 mm
  • Einbaudurchmesser d = 97 mm
  • Aussendurchmesser d = 116 mm
  • Einbautiefe (nicht eingefräst) t = 64 mm
  • Gewicht m = 0,67 kg

Gehäuse-Empfehlung 1:
geschlossene Box mit 0,79 Liter
ab 186/118 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
3 Liter BR-Box
mit HP35 der Länge 7 cm
ab 92/74 Hz (-3dB/-8dB).

MSH-116/4       Best.-Nr.: mo-102150       EUR 47,00 ohne MwSt: € 39.50 / $ 35.26
11 cm Mitteltöner mit hochwertiger-Membran .
  • Belastbarkeit (Nenn/Musik) = 40/120 W
  • Frequenzbereich = 120-10000 Hz
  • Resonanzfrequenz fs = 95 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 91 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,2 Ohm
  • Kraftfaktor BL = 4,3 N/A
  • Schwingspuleninduktivität L = 0,18 mH
  • Effektive Membranfläche Sd = 55 cm2
  • Bewegte Masse incl. Luftlast mms = 4,6 g
  • Äquivalentvolumen Vas = 2,7 l
  • Freiluftgesamtgüte Qts = 0,4 (Qms=2,38, Qes=0,48)
  • Durchmesser der Schwingspule = 25 mm
  • Lineare Auslenkung xlin = +/- 1 mm
  • Einbaudurchmesser d = 101 mm
  • Aussendurchmesser d = 124 mm
  • Einbautiefe (nicht eingefräst) t = 55 mm
  • Gewicht m = 0,6 kg

Zeitschrift Klang+Ton
02/2001; „Dieses Chassis ist die Überraschung des Tests. Sehr empfehlenswert!”

MS-125       Best.-Nr.: mo-100250       - nicht lieferbar
12,8 x 12,8 cm Mitteltöner mit hochwertiger-Membran.
  • Belastbarkeit (Nenn/Musik) = 30/60 W
  • Frequenzbereich = 1000-7000 Hz
  • Resonanzfrequenz fs = 550 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 90 dB (2,83V; 1m)
  • Einbaudurchmesser d = 108 mm
  • Aussendurchmesser d = 128x128 mm
  • Einbautiefe (nicht eingefräst) t = 60 mm
  • Gewicht m = 0,75 kg

großes Bild aufblenden

SPP-125       Best.-Nr.: mo-101070       EUR 17,50 ohne MwSt: € 14.71 / $ 13.13
12 cm Mitteltöner mit Polypropylen-Membran.
  • Belastbarkeit (Nenn/Musik) = 22/45 W
  • Frequenzbereich = 800-8000 Hz
  • Resonanzfrequenz fs = 550 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 92 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,5 Ohm
  • Schwingspuleninduktivität L = 0,2 mH
  • Effektive Membranfläche Sd = 73 cm2
  • Durchmesser der Schwingspule = 20 mm
  • Einbaudurchmesser d = 110 mm
  • Aussendurchmesser d = 130 mm
  • Einbautiefe (nicht eingefräst) t = 50 mm
  • Gewicht m = 0,55 kg

MS-130       Best.-Nr.: mo-101400       EUR 44,80 ohne MwSt: € 37.65 / $ 33.61
13,5 x 13,5 cm Mitteltöner mit hochwertiger-Membran. Die Sicke ist invers.
  • Belastbarkeit (Nenn/Musik) = 40/80 W
  • Frequenzbereich = 200-8000 Hz
  • Resonanzfrequenz fs = 120 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 94 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,1 Ohm
  • Kraftfaktor BL = 4,2 N/A
  • Schwingspuleninduktivität L = 0,25 mH
  • Effektive Membranfläche Sd = 70 cm2
  • Bewegte Masse incl. Luftlast mms = 4 g
  • Äquivalentvolumen Vas = 3 l
  • Freiluftgesamtgüte Qts = 0,88 (Qms=5,23, Qes=1,06)
  • Durchmesser der Schwingspule = 25,5 mm
  • Lineare Auslenkung xlin = +/- 0,7 mm
  • Einbaudurchmesser d = 120 mm
  • Aussendurchmesser d = 135x135 mm
  • Einbautiefe (nicht eingefräst) t = 70 mm
  • Gewicht m = 1,3 kg
Hochtöner   Mitteltöner   Breitbänder   Tieftöner   Auslauftypen   PA   Mitteltöner   Tieftöner   Breitbänder   Auslauftypen   Car   Tieftöner   Auslauftypen
Die Gehäuseberechnungen werden mit der Berücksichtigung von 0,3 Ohm Zuleitungswiderstand durchgeführt. Dazu werden, wenn wir keine aktuelleren Lautsprecherdaten haben oder kennen, die des Herstellers zugrunde gelegt.

Bitte beachten Sie: der auf einer Normschallwand gemessene Frequenzgang sagt über die Grenzfrequenz im Gehäuse wenig aus! Deswegen geben wir Ihnen meist in 2 Beispielen Dimensionierungshinweise mit der Angabe wie tief der Lautsprecher kommt.

zurück zur Startseite

© Copyright 2012 Iris Strassacker; All rights reserved. - Irrtum vorbehalten
