Ciare ist ein bekannter italienischer Produzent von hochwertigen PA-Chassis, der auch Auto-Lautsprecher und HiFi-Lautsprecher produziertare

Zu unseren Bauvorschlägen mit Ciare Lautsprechern.




Hochtöner

Ciare 6.38MR3 (639401)

Gehäuse-Empfehlung 1:
geschlossene Box mit 2,9 Liter
ab 638/403 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
10,6 Liter BR-Box
mit 4x HP100 der Länge -6 cm
ab 323/257 Hz (-3dB/-8dB).

Ciare 6.38MR3 (639401)

Best.-Nr.: C-35040

EUR 64,34 ohne MwSt: € 55.47 / $ 64.89

15 cm Mitteltöner mit Papier-Membran. Der Lautsprecher hat Steckverbinder/Lötfahnen zum Anschließen.

  • Belastbarkeit (Nenn/Musik) = 100/200 W
  • Frequenzbereich = 500-5000 Hz
  • Resonanzfrequenz fs = 302,05 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 102 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,5 Ohm
  • Kraftfaktor BL = 10,93 N/A
  • Schwingspuleninduktivität L = 0,23 mH
  • Effektive Membranfläche Sd = 141,03 cm2
  • Bewegte Masse incl. Luftlast mms = 6,37 g
  • Äquivalentvolumen Vas = 12,2 l
  • Freiluftgesamtgüte Qts = 0,38 (Qms=1,35, Qes=0,53)
  • Durchmesser der Schwingspule = 38 mm
  • Lineare Auslenkung xlin = +/- 0,25 mm
  • Einbaudurchmesser d = 143 mm
  • Aussendurchmesser d = 165 mm
  • Einbautiefe (nicht eingefräst) t = 76 mm
  • Gewicht m = 2,8 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden




Mitteltöner

Ciare PM 200

Gehäuse-Empfehlung 1:
geschlossene Box mit 2,8 Liter
ab 194/122 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
9,1 Liter BR-Box
mit HP70 der Länge 7 cm
ab 103/80 Hz (-3dB/-8dB).

Ciare PM 200

Best.-Nr.: C-PM200

EUR 101,03 ohne MwSt: € 87.09 / $ 101.90

19 cm Breitbandlautsprecher mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 120/250 W
  • Resonanzfrequenz fs = 80 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 96 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,6 Ohm
  • Kraftfaktor BL = 11,2 N/A
  • Schwingspuleninduktivität L = 0,43 mH
  • Bewegte Masse incl. Luftlast mms = 15 g
  • Äquivalentvolumen Vas = 16,6 l
  • Freiluftgesamtgüte Qts = 0,33 (Qms=1,68, Qes=0,41)
  • Durchmesser der Schwingspule = 38 mm
  • Lineare Auslenkung xlin = +/- 1,5 mm
  • Einbaudurchmesser d = 180 mm
  • Aussendurchmesser d = 209,5 mm
  • Einbautiefe (nicht eingefräst) t = 90,5 mm
  • Gewicht m = 3 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Ciare PM 203

Gehäuse-Empfehlung 1:
geschlossene Box mit 6,7 Liter
ab 136/86 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
27 Liter BR-Box
mit HP100 der Länge 10 cm
ab 62/53 Hz (-3dB/-8dB).

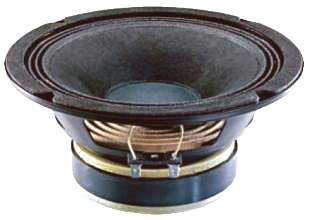

Ciare PM 203

Best.-Nr.: C-PM203

EUR 119,02 ohne MwSt: € 102.60 / $ 120.05

20 cm Breitbandlautsprecher mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 150/300 W
  • Resonanzfrequenz fs = 91 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 94 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,6 Ohm
  • Kraftfaktor BL = 10,09 N/A
  • Schwingspuleninduktivität L = 0,58 mH
  • Bewegte Masse incl. Luftlast mms = 20,2 g
  • Äquivalentvolumen Vas = 10 l
  • Freiluftgesamtgüte Qts = 0,54 (Qms=3,28, Qes=0,64)
  • Durchmesser der Schwingspule = 50 mm
  • Lineare Auslenkung xlin = +/- 2,5 mm
  • Einbaudurchmesser d = 180 mm
  • Aussendurchmesser d = 210 mm
  • Einbautiefe (nicht eingefräst) t = 96 mm
  • Gewicht m = 2,6 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden




Tieftöner

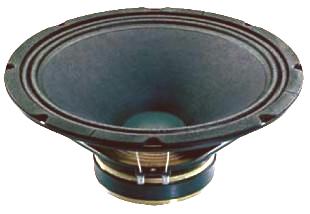

Ciare PW 328

Gehäuse-Empfehlung 1:
geschlossene Box mit 14,5 Liter
ab 120/76 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
45 Liter BR-Box
mit 2x HP100 der Länge 16 cm
ab 65/50 Hz (-3dB/-8dB).

Ciare PW 328

Best.-Nr.: C-PW328

EUR 148,09 ohne MwSt: € 127.66 / $ 149.37

30 cm Mitteltöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 150/300 W
  • Resonanzfrequenz fs = 48 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 98 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,52 Ohm
  • Kraftfaktor BL = 15,01 N/A
  • Schwingspuleninduktivität L = 0,82 mH
  • Bewegte Masse incl. Luftlast mms = 48,5 g
  • Äquivalentvolumen Vas = 91 l
  • Freiluftgesamtgüte Qts = 0,32 (Qms=3,08, Qes=0,36)
  • Durchmesser der Schwingspule = 50 mm
  • Lineare Auslenkung xlin = +/- 3 mm
  • Einbaudurchmesser d = 282 mm
  • Aussendurchmesser d = 315 mm
  • Einbautiefe (nicht eingefräst) t = 128 mm
  • Gewicht m = 3,7 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

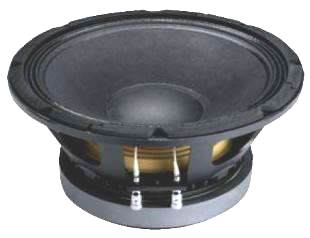

Ciare PW 330

Gehäuse-Empfehlung 1:
geschlossene Box mit 7,7 Liter
ab 156/99 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
21 Liter BR-Box
mit 2x HP100 der Länge 23 cm
ab 89/68 Hz (-3dB/-8dB).

Ciare PW 330

Best.-Nr.: C-PW330

EUR 415,19 ohne MwSt: € 357.92 / $ 418.77

30 cm Mitteltöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 500/1000 W
  • Resonanzfrequenz fs = 55 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 100 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,33 Ohm
  • Kraftfaktor BL = 18,69 N/A
  • Schwingspuleninduktivität L = 0,45 mH
  • Bewegte Masse incl. Luftlast mms = 54,9 g
  • Äquivalentvolumen Vas = 65 l
  • Freiluftgesamtgüte Qts = 0,28 (Qms=10,33, Qes=0,29)
  • Durchmesser der Schwingspule = 100 mm
  • Lineare Auslenkung xlin = +/- 3,75 mm
  • Einbaudurchmesser d = 282 mm
  • Aussendurchmesser d = 315 mm
  • Einbautiefe (nicht eingefräst) t = 145 mm
  • Gewicht m = 11,1 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Ciare PW 328

Gehäuse-Empfehlung 1:
geschlossene Box mit 14,5 Liter
ab 120/76 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
45 Liter BR-Box
mit 2x HP100 der Länge 16 cm
ab 65/50 Hz (-3dB/-8dB).

Ciare PW 328

Best.-Nr.: C-PW328

EUR 148,09 ohne MwSt: € 127.66 / $ 149.37

30 cm Mitteltöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 150/300 W
  • Resonanzfrequenz fs = 48 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 98 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,52 Ohm
  • Kraftfaktor BL = 15,01 N/A
  • Schwingspuleninduktivität L = 0,82 mH
  • Bewegte Masse incl. Luftlast mms = 48,5 g
  • Äquivalentvolumen Vas = 91 l
  • Freiluftgesamtgüte Qts = 0,32 (Qms=3,08, Qes=0,36)
  • Durchmesser der Schwingspule = 50 mm
  • Lineare Auslenkung xlin = +/- 3 mm
  • Einbaudurchmesser d = 282 mm
  • Aussendurchmesser d = 315 mm
  • Einbautiefe (nicht eingefräst) t = 128 mm
  • Gewicht m = 3,7 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Ciare PW 330

Gehäuse-Empfehlung 1:
geschlossene Box mit 7,7 Liter
ab 156/99 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
21 Liter BR-Box
mit 2x HP100 der Länge 23 cm
ab 89/68 Hz (-3dB/-8dB).

Ciare PW 330

Best.-Nr.: C-PW330

EUR 415,19 ohne MwSt: € 357.92 / $ 418.77

30 cm Mitteltöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 500/1000 W
  • Resonanzfrequenz fs = 55 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 100 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,33 Ohm
  • Kraftfaktor BL = 18,69 N/A
  • Schwingspuleninduktivität L = 0,45 mH
  • Bewegte Masse incl. Luftlast mms = 54,9 g
  • Äquivalentvolumen Vas = 65 l
  • Freiluftgesamtgüte Qts = 0,28 (Qms=10,33, Qes=0,29)
  • Durchmesser der Schwingspule = 100 mm
  • Lineare Auslenkung xlin = +/- 3,75 mm
  • Einbaudurchmesser d = 282 mm
  • Aussendurchmesser d = 315 mm
  • Einbautiefe (nicht eingefräst) t = 145 mm
  • Gewicht m = 11,1 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden




Auslauftypen




Treiber zur Montage an ein Horn

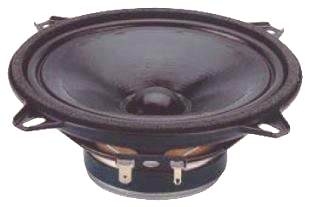

Ciare PM 120

Ciare PM 120

Best.-Nr.: C-PM120

- nicht lieferbar

11 cm Breitbandlautsprecher mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 30/60 W
  • Resonanzfrequenz fs = 117 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 85 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 7,6 Ohm
  • Kraftfaktor BL = 2,8 N/A
  • Schwingspuleninduktivität L = 0,07 mH
  • Bewegte Masse incl. Luftlast mms = 4,2 g
  • Äquivalentvolumen Vas = 4 l
  • Freiluftgesamtgüte Qts = 1,82 (Qms=4,69, Qes=2,98)
  • Durchmesser der Schwingspule = 20 mm
  • Lineare Auslenkung xlin = +/- 0,75 mm
  • Einbaudurchmesser d = 109 mm
  • Aussendurchmesser d = 120 mm
  • Einbautiefe (nicht eingefräst) t = 49 mm
  • Gewicht m = 0,34 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Ciare PM 132

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,1 Liter
ab 165/104 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
4,6 Liter BR-Box
mit HP50 der Länge 13 cm
ab 77/64 Hz (-3dB/-8dB).

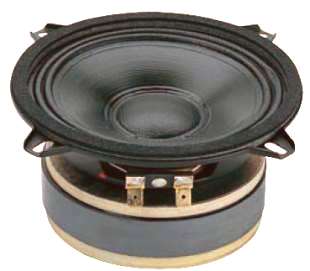

Ciare PM 132

Best.-Nr.: C-PM132

- nicht lieferbar

12 cm Breitbandlautsprecher mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 80/200 W
  • Resonanzfrequenz fs = 100 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 92 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,9 Ohm
  • Kraftfaktor BL = 8,4 N/A
  • Schwingspuleninduktivität L = 0,17 mH
  • Bewegte Masse incl. Luftlast mms = 10 g
  • Äquivalentvolumen Vas = 2,32 l
  • Freiluftgesamtgüte Qts = 0,48 (Qms=2,17, Qes=0,62)
  • Durchmesser der Schwingspule = 32 mm
  • Lineare Auslenkung xlin = +/- 0,5 mm
  • Einbaudurchmesser d = 112 mm
  • Aussendurchmesser d = 129,5 mm
  • Einbautiefe (nicht eingefräst) t = 67 mm
  • Gewicht m = 1,55 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

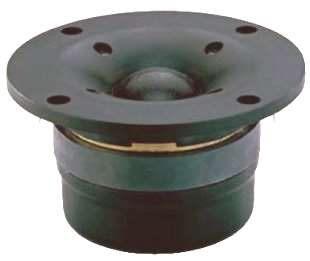

Ciare PT 383

Best.-Nr.: C-PT383

- nicht lieferbar

38 mm Hochtöner mit Seiden-Membran.

  • Belastbarkeit (Nenn/Musik) = 120/300 W
  • Resonanzfrequenz fs = 1000 Hz
  • Impedanz R = 8 Ohm
  • Gleichstromwiderstand Re = 5,5 Ohm
  • Durchmesser der Schwingspule = 38 mm
  • Lineare Auslenkung xlin = +/- 0,25 mm
  • Einbaudurchmesser d = 94 mm
  • Aussendurchmesser d = 130 mm
  • Einbautiefe (nicht eingefräst) t = 71 mm
  • Gewicht m = 1,1 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

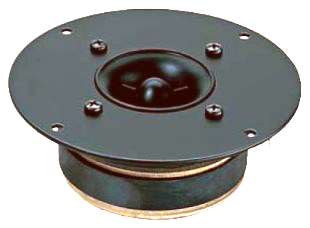

Ciare PT262

Ciare PT262

Best.-Nr.: C-PT262

- nicht lieferbar

26 mm Hochtöner mit Aluminium-Membran. Eine dünne Schicht Ferrofluid im Luftspalt sorgt für eine gute Kühlung.

  • Belastbarkeit (Nenn/Musik) = 150/300 W
  • Resonanzfrequenz fs = 1,8 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 105 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,5 Ohm
  • Schwingspuleninduktivität L = 0,03 mH
  • Durchmesser der Schwingspule = 26 mm
  • Einbaudurchmesser d = 95 mm
  • Aussendurchmesser d = 130 mm
  • Einbautiefe (nicht eingefräst) t = 45,5 mm
  • Gewicht m = 1,15 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

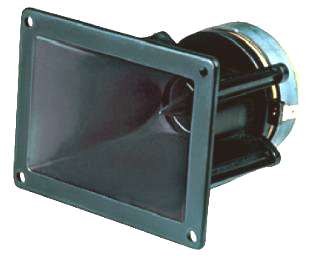

Ciare PT252

Best.-Nr.: C-PT252

- nicht lieferbar

25 mm Hochtöner mit Polyamid-Membran. Eine dünne Schicht Ferrofluid im Luftspalt sorgt für eine gute Kühlung.

  • Belastbarkeit (Nenn/Musik) = 75/200 W
  • Resonanzfrequenz fs = 1,8 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 105 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5 Ohm
  • Durchmesser der Schwingspule = 25 mm
  • Einbaudurchmesser d = 74x112 mm
  • Aussendurchmesser d = 123 mm
  • Einbautiefe (nicht eingefräst) t = 112 mm
  • Gewicht m = 0,9 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Ciare CD-38T

Ciare CD-38T

Best.-Nr.: C-CD38T

- nicht lieferbar (_)

1-Zoll-Hochton-Treiber mit Titan-Membran.

  • Belastbarkeit (Nenn/Musik) = 45/90 W
  • Resonanzfrequenz fs = 1600 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 109 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,8 Ohm
  • Durchmesser der Schwingspule = 38 mm
  • Gewicht m = 1,46 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden


Ciare CD-380T

Best.-Nr.: C-CD380T

- nicht lieferbar (_)

1-Zoll-Hochton-Treiber mit Titan-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 30/60 W
  • Resonanzfrequenz fs = 1600 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 107 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,8 Ohm
  • Durchmesser der Schwingspule = 38 mm
  • Gewicht m = 0,62 kg

Bausätze einblenden wieder ausblenden

Ciare CD-38Tx

Ciare CD-38Tx

Best.-Nr.: C-CD38Tx

- nicht lieferbar (_)

. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 35/70 W
  • Resonanzfrequenz fs = 1400 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 108 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,8 Ohm
  • Durchmesser der Schwingspule = 38 mm
  • Gewicht m = 1,04 kg

Bausätze einblenden wieder ausblenden

Ciare CD-44T

Ciare CD-44T

Best.-Nr.: C-CD44T

- nicht lieferbar (_)

1-Zoll-Hochton-Treiber mit Titan-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 55/110 W
  • Resonanzfrequenz fs = 700 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 107 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,4 Ohm
  • Durchmesser der Schwingspule = 44 mm
  • Gewicht m = 1,06 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Ciare CD-44K

Ciare CD-44K

Best.-Nr.: C-CD44K

- nicht lieferbar (_)

1-Zoll-Hochton-Treiber mit Kevlarap-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 70/140 W
  • Resonanzfrequenz fs = 1200 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 109 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,4 Ohm
  • Durchmesser der Schwingspule = 44 mm
  • Gewicht m = 1,06 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

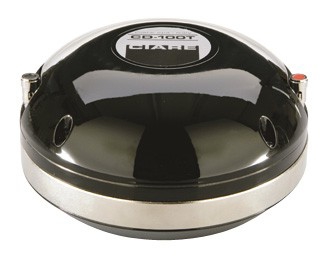

Ciare CD-100T1

Ciare CD-100T1

Best.-Nr.: C-CD100T1

- nicht lieferbar (_)

2-Zoll-Hochton-Treiber mit Titan-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 140/280 W
  • Resonanzfrequenz fs = 550 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 108 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,7 Ohm
  • Durchmesser der Schwingspule = 100 mm
  • Gewicht m = 4 kg

Bausätze einblenden wieder ausblenden

Ciare CD-440T

Ciare CD-440T

Best.-Nr.: C-CD440T

- nicht lieferbar

1-Zoll-Hochton-Treiber mit Titan-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 70/140 W
  • Resonanzfrequenz fs = 500 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 107 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,4 Ohm
  • Durchmesser der Schwingspule = 44 mm
  • Gewicht m = 1,1 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Ciare CD-720T Fx

Ciare CD-720T Fx

Best.-Nr.: C-CD720T_Fx

- nicht lieferbar (_)

1,4-Zoll-Hochton-Treiber mit Titan-Membran.

  • Belastbarkeit (Nenn/Musik) = 110/220 W
  • Resonanzfrequenz fs = 550 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 106 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,7 Ohm
  • Durchmesser der Schwingspule = 72 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Ciare CD-720T RESTYLING

Ciare CD-720T RESTYLING

Best.-Nr.: C-CD-720T_RESTYLING

- nicht lieferbar (_)

1,4-Zoll-Hochton-Treiber mit Titan-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 110/220 W
  • Resonanzfrequenz fs = 550 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 109 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,7 Ohm
  • Durchmesser der Schwingspule = 72 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Ciare PU 380 K

Ciare PU 380 K

Best.-Nr.: C-PU380K

- nicht lieferbar (_)

38 mm Treiber mit Kevlarap-Membran1. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 100/200 W
  • Resonanzfrequenz fs = 1000 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 108 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,8 Ohm
  • Durchmesser der Schwingspule = 38 mm
  • Aussendurchmesser d = 85 mm
  • Einbautiefe (nicht eingefräst) t = 56,5 mm
  • Gewicht m = 1,04 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Ciare PU 380 TX

Best.-Nr.: C-PU380TX

- nicht lieferbar (_)

38 mm Treiber mit hochwertiger-Membran1. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 100/200 W
  • Resonanzfrequenz fs = 1400 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 108 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,8 Ohm
  • Durchmesser der Schwingspule = 38 mm
  • Aussendurchmesser d = 85 mm
  • Einbautiefe (nicht eingefräst) t = 56,5 mm
  • Gewicht m = 1,11 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

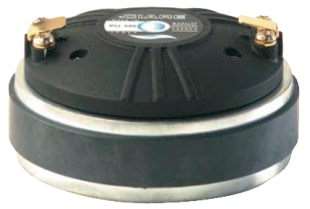

Ciare PU 340

Ciare PU 340

Best.-Nr.: C-PU340

- nicht lieferbar

34 mm Treiber mit Titan-Membran1.

  • Belastbarkeit (Nenn/Musik) = 100/200 W
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 102 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,4 Ohm
  • Durchmesser der Schwingspule = 34 mm
  • Aussendurchmesser d = 90 mm
  • Einbautiefe (nicht eingefräst) t = 41 mm
  • Gewicht m = 1,1 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Ciare PU 721 T

Best.-Nr.: C-PU721T

- nicht lieferbar

72 mm Treiber mit Titan-Membran1,4. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 150/400 W
  • Resonanzfrequenz fs = 1400 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 109 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,7 Ohm
  • Durchmesser der Schwingspule = 72 mm
  • Aussendurchmesser d = 131 mm
  • Einbautiefe (nicht eingefräst) t = 76 mm
  • Gewicht m = 2,7 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Ciare PU 1000 T

Best.-Nr.: C-PU1000T

- nicht lieferbar

100 mm Treiber mit Titan-Membran2. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 200/500 W
  • Resonanzfrequenz fs = 1000 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 108 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,7 Ohm
  • Durchmesser der Schwingspule = 100 mm
  • Aussendurchmesser d = 147 mm
  • Einbautiefe (nicht eingefräst) t = 78 mm
  • Gewicht m = 4 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

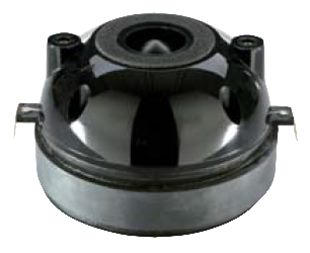

Ciare PU 380 T

Ciare PU 380 T

Best.-Nr.: C-PU380T

- nicht lieferbar

38 mm Treiber mit Titan-Membran1.

  • Belastbarkeit (Nenn/Musik) = 120/240 W
  • Resonanzfrequenz fs = 1600 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 109 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,8 Ohm
  • Durchmesser der Schwingspule = 38 mm
  • Einbaudurchmesser d = 118 mm
  • Aussendurchmesser d = 102 mm
  • Einbautiefe (nicht eingefräst) t = 65,5 mm
  • Gewicht m = 1,46 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

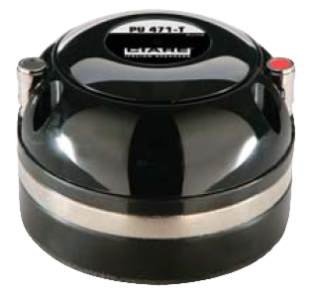

Ciare PU 471 T

Best.-Nr.: C-PU471T

- nicht lieferbar

44 mm Treiber mit Titan-Membran1. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 150/300 W
  • Resonanzfrequenz fs = 1400 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 107 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,4 Ohm
  • Durchmesser der Schwingspule = 44 mm
  • Aussendurchmesser d = 485 mm
  • Einbautiefe (nicht eingefräst) t = 58 mm
  • Gewicht m = 1,06 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden




Hörner

Ciare PR 311 Constant Directivity

Ciare PR 311 Constant Directivity

Best.-Nr.: C-PR311CD

- nicht lieferbar (_)

.

Bausätze einblenden wieder ausblenden

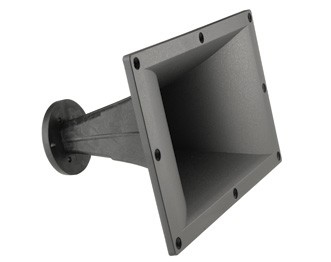

Ciare PR 312 Exponential

Ciare PR 312 Exponential

Best.-Nr.: C-PR312E

- nicht lieferbar (_)

.

Bausätze einblenden wieder ausblenden

Ciare PR 313 Constant Directivity

Ciare PR 313 Constant Directivity

Best.-Nr.: C-PR313CD

- nicht lieferbar (_)

.

Bausätze einblenden wieder ausblenden

Ciare PR 401 Exponential

Ciare PR 401 Exponential

Best.-Nr.: C-PR401E

- nicht lieferbar (_)

.

Bausätze einblenden wieder ausblenden




Hochtöner

Ciare CD-1.26Nd TW

Ciare CD-1.26Nd TW

Best.-Nr.: C-126NdTW

- nicht lieferbar (_)

26 mm Hochtöner mit Aluminium-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 20/40 W
  • Resonanzfrequenz fs = 2500 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 103 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,5 Ohm
  • Durchmesser der Schwingspule = 26 mm
  • Gewicht m = 0,55 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Ciare CD-1.26TW

Ciare CD-1.26TW

Best.-Nr.: C-126TW

- nicht lieferbar (_)

26 mm Hochtöner mit Aluminium-Membran.

  • Belastbarkeit (Nenn/Musik) = 20/40 W
  • Resonanzfrequenz fs = 2200 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 105 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,8 Ohm
  • Durchmesser der Schwingspule = 26 mm
  • Gewicht m = 1,15 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Ciare CD-1.38TW

Ciare CD-1.38TW

Best.-Nr.: C-138TW

- nicht lieferbar (_)

38 mm Hochtöner mit Aluminium-Membran.

  • Belastbarkeit (Nenn/Musik) = 20/40 W
  • Resonanzfrequenz fs = 2000 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 105 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,8 Ohm
  • Durchmesser der Schwingspule = 38 mm
  • Gewicht m = 2 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Ciare CD-1.38TW2

Ciare CD-1.38TW2

Best.-Nr.: C-138TW2

- nicht lieferbar (_)

38 mm Hochtöner mit Aluminium-Membran.

  • Belastbarkeit (Nenn/Musik) = 20/40 W
  • Resonanzfrequenz fs = 1000 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 98 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,8 Ohm
  • Durchmesser der Schwingspule = 38 mm
  • Gewicht m = 1,1 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden




Koaxiallautsprecher

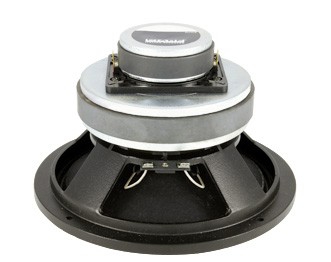

Ciare 8.1 CX

Ciare 8.1 CX

Best.-Nr.: C-81_CX

- nicht lieferbar (_)

0 cm Koaxiallautsprecher mit hochwertiger-Membran.

  • Belastbarkeit (Nenn/Musik) = 200/400 W
  • Resonanzfrequenz fs = 88,7 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 96 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,6 Ohm
  • Kraftfaktor BL = 12,23 N/A
  • Effektive Membranfläche Sd = 227 cm2
  • Bewegte Masse incl. Luftlast mms = 20,64 g
  • Äquivalentvolumen Vas = 11,28 l
  • Freiluftgesamtgüte Qts = 0,41 (Qms=5,21, Qes=0,44)
  • Durchmesser der Schwingspule = 50 mm
  • Gewicht m = 3,7 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

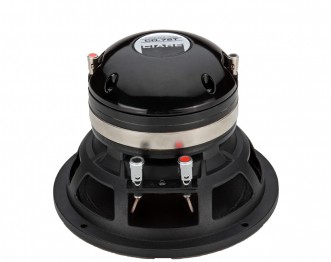

Ciare NDCX 8-1.4

Ciare NDCX 8-1.4

Best.-Nr.: C-NDCX8-14

- nicht lieferbar (_)

0 cm Koaxiallautsprecher mit hochwertiger-Membran.

  • Belastbarkeit (Nenn/Musik) = 250/500 W
  • Resonanzfrequenz fs = 70,1 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 96 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,6 Ohm
  • Kraftfaktor BL = 16,2 N/A
  • Effektive Membranfläche Sd = 227 cm2
  • Bewegte Masse incl. Luftlast mms = 27,63 g
  • Äquivalentvolumen Vas = 13,49 l
  • Freiluftgesamtgüte Qts = 0,24 (Qms=3,5, Qes=0,26)
  • Durchmesser der Schwingspule = 75 mm
  • Gewicht m = 4,1 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

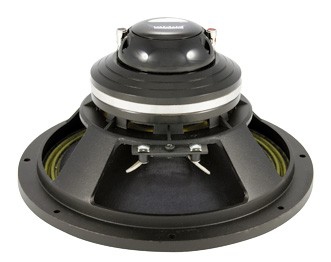

Ciare NDCX 10-1

Ciare NDCX 10-1

Best.-Nr.: C-NDCX10-1

- nicht lieferbar

0 cm Koaxiallautsprecher mit hochwertiger-Membran.

  • Belastbarkeit (Nenn/Musik) = 250/500 W
  • Resonanzfrequenz fs = 64,3 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 95 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,6 Ohm
  • Kraftfaktor BL = 12 N/A
  • Effektive Membranfläche Sd = 355 cm2
  • Bewegte Masse incl. Luftlast mms = 35,71 g
  • Äquivalentvolumen Vas = 30,33 l
  • Freiluftgesamtgüte Qts = 0,55 (Qms=12,72, Qes=0,57)
  • Durchmesser der Schwingspule = 64 mm
  • Gewicht m = 3,6 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

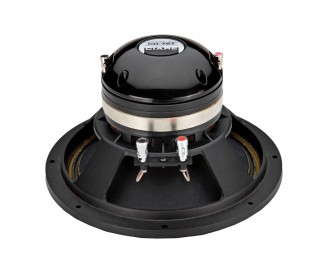

Ciare NDCX 10-1.4

Ciare NDCX 10-1.4

Best.-Nr.: C-NDCX10-14

- nicht lieferbar (_)

0 cm Koaxiallautsprecher mit hochwertiger-Membran.

  • Belastbarkeit (Nenn/Musik) = 350/700 W
  • Resonanzfrequenz fs = 79,5 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 97 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,6 Ohm
  • Kraftfaktor BL = 16,37 N/A
  • Effektive Membranfläche Sd = 355 cm2
  • Bewegte Masse incl. Luftlast mms = 31,08 g
  • Äquivalentvolumen Vas = 14,79 l
  • Freiluftgesamtgüte Qts = 0,31 (Qms=10,25, Qes=0,32)
  • Durchmesser der Schwingspule = 75 mm
  • Gewicht m = 4,2 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

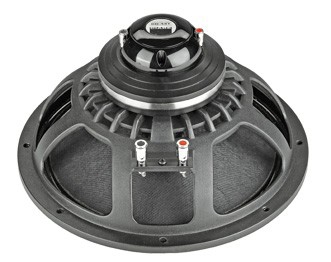

Ciare NDCX 12-1

Ciare NDCX 12-1

Best.-Nr.: C-NDCX12-1

- nicht lieferbar

0 cm Koaxiallautsprecher mit hochwertiger-Membran.

  • Belastbarkeit (Nenn/Musik) = 300/600 W
  • Resonanzfrequenz fs = 49,7 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 96 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,5 Ohm
  • Kraftfaktor BL = 12,9 N/A
  • Effektive Membranfläche Sd = 535 cm2
  • Bewegte Masse incl. Luftlast mms = 55,84 g
  • Äquivalentvolumen Vas = 73,74 l
  • Freiluftgesamtgüte Qts = 0,56 (Qms=17,98, Qes=0,58)
  • Durchmesser der Schwingspule = 64 mm
  • Gewicht m = 4 kg

Bausätze einblenden wieder ausblenden

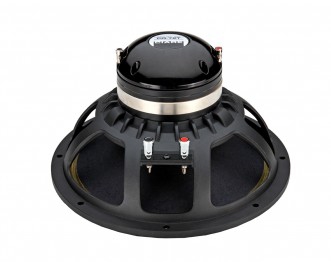

Ciare NDCX 12-1.4

Ciare NDCX 12-1.4

Best.-Nr.: C-NDCX12-14

- nicht lieferbar (_)

0 cm Koaxiallautsprecher mit hochwertiger-Membran.

  • Belastbarkeit (Nenn/Musik) = 350/700 W
  • Resonanzfrequenz fs = 60,4 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 99 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,6 Ohm
  • Kraftfaktor BL = 16,69 N/A
  • Effektive Membranfläche Sd = 551 cm2
  • Bewegte Masse incl. Luftlast mms = 49,04 g
  • Äquivalentvolumen Vas = 60,31 l
  • Freiluftgesamtgüte Qts = 0,37 (Qms=11,68, Qes=0,38)
  • Durchmesser der Schwingspule = 75 mm
  • Gewicht m = 5,3 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

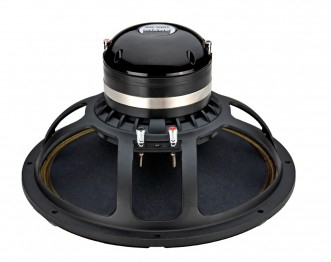

Ciare NDCX 15-2-1

Ciare NDCX 15-2-1

Best.-Nr.: C-NDCX15-2-1

- nicht lieferbar

0 cm Koaxiallautsprecher mit hochwertiger-Membran.

  • Belastbarkeit (Nenn/Musik) = 500/1000 W
  • Resonanzfrequenz fs = 55,1 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 99 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6 Ohm
  • Kraftfaktor BL = 22,33 N/A
  • Effektive Membranfläche Sd = 855 cm2
  • Bewegte Masse incl. Luftlast mms = 96,23 g
  • Äquivalentvolumen Vas = 88,92 l
  • Freiluftgesamtgüte Qts = 0,39 (Qms=17,3, Qes=0,4)
  • Durchmesser der Schwingspule = 100 mm
  • Gewicht m = 8,3 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

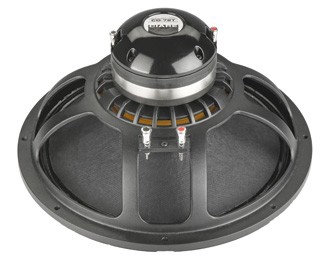

Ciare NDCX 15-2

Ciare NDCX 15-2

Best.-Nr.: C-NDCX15-2

- nicht lieferbar

0 cm Koaxiallautsprecher mit hochwertiger-Membran.

  • Belastbarkeit (Nenn/Musik) = 400/800 W
  • Resonanzfrequenz fs = 48,3 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 99 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,5 Ohm
  • Kraftfaktor BL = 18,28 N/A
  • Effektive Membranfläche Sd = 830 cm2
  • Bewegte Masse incl. Luftlast mms = 87,11 g
  • Äquivalentvolumen Vas = 120,471 l
  • Freiluftgesamtgüte Qts = 0,43 (Qms=15,07, Qes=0,44)
  • Durchmesser der Schwingspule = 75 mm
  • Gewicht m = 5,3 kg

Bausätze einblenden wieder ausblenden




Mitteltöner

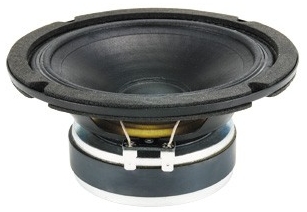

Ciare 6.32ER  (557329)

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,9 Liter
ab 191/121 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
6,5 Liter BR-Box
mit HP70 der Länge 12 cm
ab 100/78 Hz (-3dB/-8dB).

Ciare 6.32ER (557329)

Best.-Nr.: C-632ER

- nicht lieferbar (_)

16 cm Mitteltöner mit Papier-Membran. Der Lautsprecher hat Steckverbinder/Lötfahnen zum Anschließen.

  • Belastbarkeit (Nenn/Musik) = 75/150 W
  • Frequenzbereich = 90-8000 Hz
  • Resonanzfrequenz fs = 83,55 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 94 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,4 Ohm
  • Kraftfaktor BL = 8,5 N/A
  • Schwingspuleninduktivität L = 0,55 mH
  • Effektive Membranfläche Sd = 132,73 cm2
  • Bewegte Masse incl. Luftlast mms = 9,16 g
  • Äquivalentvolumen Vas = 9,81 l
  • Freiluftgesamtgüte Qts = 0,35 (Qms=1,85, Qes=0,43)
  • Durchmesser der Schwingspule = 32 mm
  • Lineare Auslenkung xlin = +/- 1,6 mm
  • Einbaudurchmesser d = 142 mm
  • Aussendurchmesser d = 170 mm
  • Einbautiefe (nicht eingefräst) t = 80 mm
  • Gewicht m = 3 kg

Bausätze einblenden wieder ausblenden

Ciare 8.38MR1 (645800)

Gehäuse-Empfehlung 1:
geschlossene Box mit 2,6 Liter
ab 217/137 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
9,2 Liter BR-Box
mit HP70 der Länge 5 cm
ab 111/88 Hz (-3dB/-8dB).

Ciare 8.38MR1 (645800)

Best.-Nr.: C-838MR1

- nicht lieferbar (_)

20 cm Mitteltöner mit Papier-Membran. Der Lautsprecher hat Steckverbinder/Lötfahnen zum Anschließen.

  • Belastbarkeit (Nenn/Musik) = 100/200 W
  • Frequenzbereich = 400-7000 Hz
  • Resonanzfrequenz fs = 100,18 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 100 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,22 Ohm
  • Kraftfaktor BL = 10,12 N/A
  • Schwingspuleninduktivität L = 0,46 mH
  • Effektive Membranfläche Sd = 221,67 cm2
  • Bewegte Masse incl. Luftlast mms = 15,04 g
  • Äquivalentvolumen Vas = 11,58 l
  • Freiluftgesamtgüte Qts = 0,37 (Qms=1,62, Qes=0,48)
  • Durchmesser der Schwingspule = 38 mm
  • Lineare Auslenkung xlin = +/- 0,25 mm
  • Einbaudurchmesser d = 182 mm
  • Aussendurchmesser d = 209 mm
  • Einbautiefe (nicht eingefräst) t = 92 mm
  • Gewicht m = 2,8 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

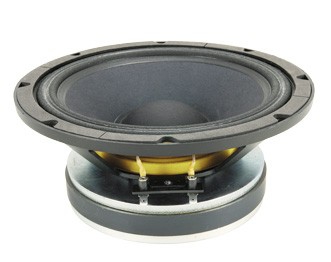

Ciare 10.64MB

Ciare 10.64MB

Best.-Nr.: C-1064MB

- nicht lieferbar (_)

0 cm Mitteltöner mit hochwertiger-Membran.

  • Belastbarkeit (Nenn/Musik) = 300/600 W
  • Resonanzfrequenz fs = 68,6 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 100 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,4 Ohm
  • Kraftfaktor BL = 17,05 N/A
  • Effektive Membranfläche Sd = 0,035633 cm2
  • Bewegte Masse incl. Luftlast mms = 31,94 g
  • Äquivalentvolumen Vas = 0,03005 l
  • Freiluftgesamtgüte Qts = 0,25 (Qms=12,45, Qes=0,26)
  • Durchmesser der Schwingspule = 64 mm
  • Gewicht m = 7,2 kg

Bausätze einblenden wieder ausblenden

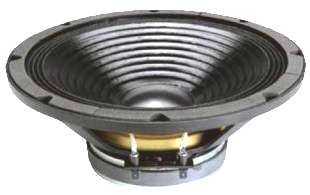

Ciare PW 251
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 7,5 Liter
ab 140/88 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
23 Liter BR-Box
mit HP100 der Länge 13 cm
ab 75/58 Hz (-3dB/-8dB).

Ciare PW 251

Best.-Nr.: C-PW251

- nicht lieferbar

25 cm Mitteltöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 150/300 W
  • Resonanzfrequenz fs = 56 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 97 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,2 Ohm
  • Kraftfaktor BL = 13,52 N/A
  • Schwingspuleninduktivität L = 0,6 mH
  • Bewegte Masse incl. Luftlast mms = 31,8 g
  • Äquivalentvolumen Vas = 46,7 l
  • Freiluftgesamtgüte Qts = 0,32 (Qms=2,14, Qes=0,38)
  • Durchmesser der Schwingspule = 50 mm
  • Lineare Auslenkung xlin = +/- 1,35 mm
  • Einbaudurchmesser d = 238 mm
  • Aussendurchmesser d = 265 mm
  • Einbautiefe (nicht eingefräst) t = 105 mm
  • Gewicht m = 3,4 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

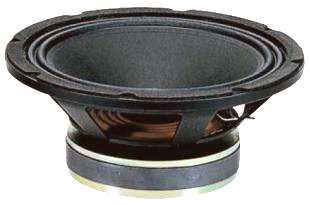

Ciare PW 252
großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 4,4 Liter
ab 168/106 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
11,1 Liter BR-Box
mit HP100 der Länge 22 cm
ab 98/74 Hz (-3dB/-8dB).

Ciare PW 252

Best.-Nr.: C-PW252

- nicht lieferbar

25 cm Mitteltöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 150/400 W
  • Resonanzfrequenz fs = 55 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 97 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6 Ohm
  • Kraftfaktor BL = 15,23 N/A
  • Schwingspuleninduktivität L = 0,93 mH
  • Bewegte Masse incl. Luftlast mms = 33 g
  • Äquivalentvolumen Vas = 43,4 l
  • Freiluftgesamtgüte Qts = 0,26 (Qms=2,17, Qes=0,3)
  • Durchmesser der Schwingspule = 50 mm
  • Lineare Auslenkung xlin = +/- 4,5 mm
  • Einbaudurchmesser d = 235 mm
  • Aussendurchmesser d = 266 mm
  • Einbautiefe (nicht eingefräst) t = 112,5 mm
  • Gewicht m = 4,9 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

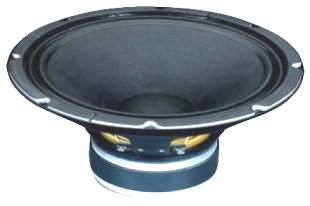

Ciare PW 253

Best.-Nr.: C-PW253

- nicht lieferbar (_)

25 cm Breitbandlautsprecher mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 120/240 W
  • Resonanzfrequenz fs = 82 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 98 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,26 Ohm
  • Kraftfaktor BL = 10,21 N/A
  • Schwingspuleninduktivität L = 0,25 mH
  • Bewegte Masse incl. Luftlast mms = 23,63 g
  • Äquivalentvolumen Vas = 33 l
  • Freiluftgesamtgüte Qts = 0,63 (Qms=4,4, Qes=0,73)
  • Durchmesser der Schwingspule = 50 mm
  • Lineare Auslenkung xlin = +/- 0,15 mm
  • Einbaudurchmesser d = 238 mm
  • Aussendurchmesser d = 265 mm
  • Einbautiefe (nicht eingefräst) t = 110 mm
  • Gewicht m = 2,8 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden




Tieftöner

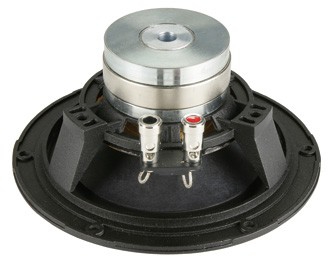

Ciare 6.38NdW

Ciare 6.38NdW

Best.-Nr.: C-638NdW

- nicht lieferbar (_)

. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 100/200 W
  • Resonanzfrequenz fs = 59,4 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 92 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,6 Ohm
  • Kraftfaktor BL = 11 N/A
  • Effektive Membranfläche Sd = 134,78 cm2
  • Bewegte Masse incl. Luftlast mms = 17,45 g
  • Äquivalentvolumen Vas = 10,48 l
  • Freiluftgesamtgüte Qts = 0,3 (Qms=10,17, Qes=0,31)
  • Durchmesser der Schwingspule = 38 mm
  • Gewicht m = 1,19 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Ciare 6.38W (645907)

Gehäuse-Empfehlung 1:
geschlossene Box mit 2,6 Liter
ab 165/104 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
10,7 Liter BR-Box
mit HP70 der Länge 9 cm
ab 76/64 Hz (-3dB/-8dB).

Ciare 6.38W (645907)

Best.-Nr.: C-638W

- nicht lieferbar (_)

15 cm Tiefmitteltöner mit Papier-Membran. Der Lautsprecher hat Steckverbinder/Lötfahnen zum Anschließen.

  • Belastbarkeit (Nenn/Musik) = 100/200 W
  • Frequenzbereich = 100-5000 Hz
  • Resonanzfrequenz fs = 106,33 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 93 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,81 Ohm
  • Kraftfaktor BL = 8,8 N/A
  • Schwingspuleninduktivität L = 0,55 mH
  • Effektive Membranfläche Sd = 134,78 cm2
  • Bewegte Masse incl. Luftlast mms = 12,83 g
  • Äquivalentvolumen Vas = 4,45 l
  • Freiluftgesamtgüte Qts = 0,52 (Qms=2,67, Qes=0,64)
  • Durchmesser der Schwingspule = 38 mm
  • Lineare Auslenkung xlin = +/- 2,5 mm
  • Einbaudurchmesser d = 143 mm
  • Aussendurchmesser d = 165 mm
  • Einbautiefe (nicht eingefräst) t = 80 mm
  • Gewicht m = 2,4 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden




8-Zoll Tieftöner

Ciare 8.50W

Ciare 8.50W

Best.-Nr.: C-850W

- nicht lieferbar (_)

.

  • Belastbarkeit (Nenn/Musik) = 200/400 W
  • Resonanzfrequenz fs = 63,11 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 93 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6 Ohm
  • Kraftfaktor BL = 13,13 N/A
  • Effektive Membranfläche Sd = 0,020867 cm2
  • Bewegte Masse incl. Luftlast mms = 29 g
  • Äquivalentvolumen Vas = 0,01358 l
  • Freiluftgesamtgüte Qts = 0,37 (Qms=5,31, Qes=0,4)
  • Durchmesser der Schwingspule = 50 mm
  • Gewicht m = 3,1 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

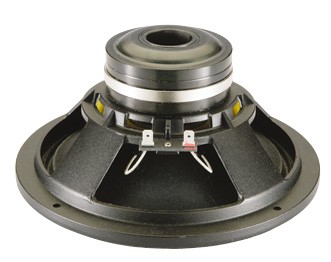

Ciare 8.50NdW

Ciare 8.50NdW

Best.-Nr.: C-850NdW

- nicht lieferbar (_)

. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 200/400 W
  • Resonanzfrequenz fs = 75,7 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 96,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,07 Ohm
  • Kraftfaktor BL = 12,08 N/A
  • Effektive Membranfläche Sd = 227 cm2
  • Bewegte Masse incl. Luftlast mms = 18,2 g
  • Äquivalentvolumen Vas = 17,56 l
  • Freiluftgesamtgüte Qts = 0,34 (Qms=4,83, Qes=0,36)
  • Durchmesser der Schwingspule = 50 mm
  • Gewicht m = 1,41 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

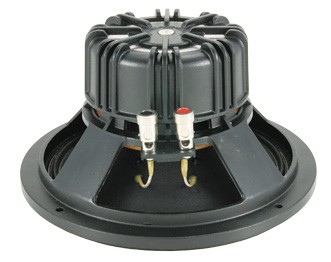

Ciare 8.64NdW

Ciare 8.64NdW

Best.-Nr.: C-864NdW

- nicht lieferbar (_)

. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 200/400 W
  • Resonanzfrequenz fs = 66,3 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 95,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6 Ohm
  • Kraftfaktor BL = 16 N/A
  • Effektive Membranfläche Sd = 211 cm2
  • Bewegte Masse incl. Luftlast mms = 26,25 g
  • Äquivalentvolumen Vas = 17 l
  • Freiluftgesamtgüte Qts = 0,24 (Qms=4,95, Qes=0,25)
  • Durchmesser der Schwingspule = 64 mm
  • Gewicht m = 2,2 kg

Bausätze einblenden wieder ausblenden

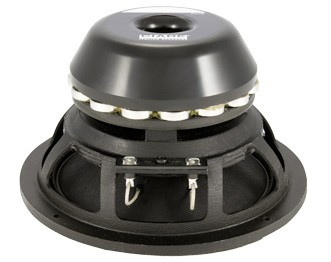

Ciare NDE 8-2.5

Ciare NDE 8-2.5

Best.-Nr.: C-NDE8-2.5

- nicht lieferbar (_)

. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 250/500 W
  • Resonanzfrequenz fs = 64 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 95 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,5 Ohm
  • Kraftfaktor BL = 15,19 N/A
  • Effektive Membranfläche Sd = 227 cm2
  • Bewegte Masse incl. Luftlast mms = 26,96 g
  • Äquivalentvolumen Vas = 16,58 l
  • Freiluftgesamtgüte Qts = 0,27 (Qms=4,68, Qes=0,29)
  • Durchmesser der Schwingspule = 64 mm
  • Gewicht m = 4 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Ciare NDC 8-3

Ciare NDC 8-3

Best.-Nr.: C-NDC8-3

- nicht lieferbar

. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 300/600 W
  • Resonanzfrequenz fs = 67,6 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 92 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,4 Ohm
  • Kraftfaktor BL = 12,76 N/A
  • Effektive Membranfläche Sd = 227 cm2
  • Bewegte Masse incl. Luftlast mms = 36,3 g
  • Äquivalentvolumen Vas = 11,04 l
  • Freiluftgesamtgüte Qts = 0,47 (Qms=3,9, Qes=0,53)
  • Durchmesser der Schwingspule = 75 mm
  • Gewicht m = 4,4 kg

Bausätze einblenden wieder ausblenden




10-Zoll Tieftöner

Ciare 10.64W1

Ciare 10.64W1

Best.-Nr.: C-1064W1

- nicht lieferbar (_)

.

  • Belastbarkeit (Nenn/Musik) = 300/600 W
  • Resonanzfrequenz fs = 50,87 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 97 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,7 Ohm
  • Kraftfaktor BL = 14,73 N/A
  • Effektive Membranfläche Sd = 0,035299 cm2
  • Bewegte Masse incl. Luftlast mms = 36,44 g
  • Äquivalentvolumen Vas = 0,04701 l
  • Freiluftgesamtgüte Qts = 0,3 (Qms=12,29, Qes=0,31)
  • Durchmesser der Schwingspule = 64 mm
  • Gewicht m = 4,9 kg

Bausätze einblenden wieder ausblenden

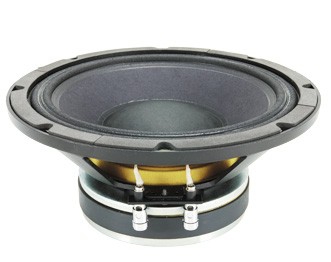

Ciare 10.75W

Ciare 10.75W

Best.-Nr.: C-1075W

- nicht lieferbar (_)

.

  • Belastbarkeit (Nenn/Musik) = 400/800 W
  • Resonanzfrequenz fs = 57,25 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 96 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,4 Ohm
  • Kraftfaktor BL = 15,86 N/A
  • Effektive Membranfläche Sd = 0,035299 cm2
  • Bewegte Masse incl. Luftlast mms = 44,93 g
  • Äquivalentvolumen Vas = 0,03067 l
  • Freiluftgesamtgüte Qts = 0,3 (Qms=3,2, Qes=0,33)
  • Durchmesser der Schwingspule = 75 mm
  • Gewicht m = 5 kg

Bausätze einblenden wieder ausblenden

Ciare NDC 10-2.5

Ciare NDC 10-2.5

Best.-Nr.: C-NDC10-25

- nicht lieferbar (_)

. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 300/600 W
  • Resonanzfrequenz fs = 70,8 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 95 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,4 Ohm
  • Kraftfaktor BL = 14 N/A
  • Effektive Membranfläche Sd = 346 cm2
  • Bewegte Masse incl. Luftlast mms = 42 g
  • Äquivalentvolumen Vas = 20,21 l
  • Freiluftgesamtgüte Qts = 0,5 (Qms=11,69, Qes=0,52)
  • Durchmesser der Schwingspule = 64 mm
  • Gewicht m = 4,2 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

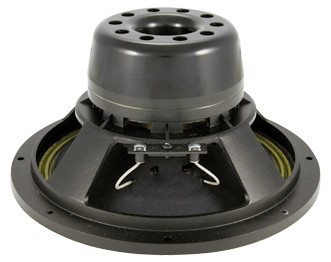

Ciare NDE 10-3

Ciare NDE 10-3

Best.-Nr.: C-NDE10-3

- nicht lieferbar

. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 400/800 W
  • Resonanzfrequenz fs = 67 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 95 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,6 Ohm
  • Kraftfaktor BL = 19,65 N/A
  • Effektive Membranfläche Sd = 355 cm2
  • Bewegte Masse incl. Luftlast mms = 48,11 g
  • Äquivalentvolumen Vas = 20,74 l
  • Freiluftgesamtgüte Qts = 0,35 (Qms=11,52, Qes=0,36)
  • Durchmesser der Schwingspule = 75 mm
  • Gewicht m = 4,7 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Ciare NDH 10-3

Ciare NDH 10-3

Best.-Nr.: C-NDH10-3

- nicht lieferbar

. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 400/800 W
  • Resonanzfrequenz fs = 65,1 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 96 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,4 Ohm
  • Kraftfaktor BL = 16,41 N/A
  • Effektive Membranfläche Sd = 346 cm2
  • Bewegte Masse incl. Luftlast mms = 45 g
  • Äquivalentvolumen Vas = 22,31 l
  • Freiluftgesamtgüte Qts = 0,37 (Qms=10,6, Qes=0,38)
  • Durchmesser der Schwingspule = 75 mm
  • Gewicht m = 4,6 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden




12-Zoll Tieftöner

Ciare 12.75W1

Ciare 12.75W1

Best.-Nr.: C-1275W1

- nicht lieferbar (_)

.

  • Belastbarkeit (Nenn/Musik) = 300/600 W
  • Resonanzfrequenz fs = 46,32 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 98 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,8 Ohm
  • Kraftfaktor BL = 19,99 N/A
  • Effektive Membranfläche Sd = 0,053502 cm2
  • Bewegte Masse incl. Luftlast mms = 58,66 g
  • Äquivalentvolumen Vas = 0,08093 l
  • Freiluftgesamtgüte Qts = 0,25 (Qms=13,06, Qes=0,25)
  • Durchmesser der Schwingspule = 75 mm
  • Gewicht m = 7,4 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

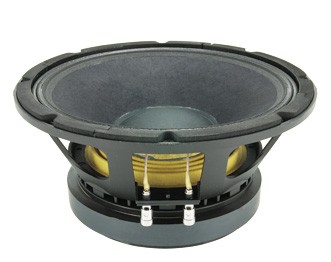

Ciare 12.00W1

Ciare 12.00W1

Best.-Nr.: C-1200W1

- nicht lieferbar (_)

.

  • Belastbarkeit (Nenn/Musik) = 500/1000 W
  • Resonanzfrequenz fs = 54,94 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 100 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,4 Ohm
  • Kraftfaktor BL = 18,69 N/A
  • Effektive Membranfläche Sd = 0,055155 cm2
  • Bewegte Masse incl. Luftlast mms = 54,95 g
  • Äquivalentvolumen Vas = 0,06525 l
  • Freiluftgesamtgüte Qts = 0,28 (Qms=10,33, Qes=0,29)
  • Durchmesser der Schwingspule = 100 mm
  • Gewicht m = 11,1 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

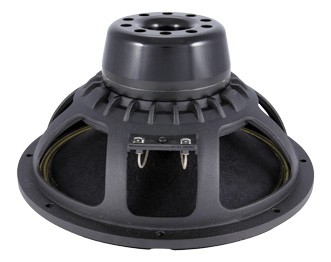

Ciare NDE 12-3

Ciare NDE 12-3

Best.-Nr.: C-NDE12-3

- nicht lieferbar

. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 500/1000 W
  • Resonanzfrequenz fs = 49 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 98 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,8 Ohm
  • Kraftfaktor BL = 19,77 N/A
  • Effektive Membranfläche Sd = 551 cm2
  • Bewegte Masse incl. Luftlast mms = 69,53 g
  • Äquivalentvolumen Vas = 64,63 l
  • Freiluftgesamtgüte Qts = 0,3 (Qms=9,21, Qes=0,31)
  • Durchmesser der Schwingspule = 75 mm
  • Gewicht m = 4,9 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Ciare NDC 12-3

Ciare NDC 12-3

Best.-Nr.: C-NDC12-3

- nicht lieferbar

. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 400/800 W
  • Resonanzfrequenz fs = 45,5 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 97 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6 Ohm
  • Kraftfaktor BL = 20,02 N/A
  • Effektive Membranfläche Sd = 535 cm2
  • Bewegte Masse incl. Luftlast mms = 66,77 g
  • Äquivalentvolumen Vas = 73,58 l
  • Freiluftgesamtgüte Qts = 0,28 (Qms=16,06, Qes=0,29)
  • Durchmesser der Schwingspule = 75 mm
  • Gewicht m = 4,9 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

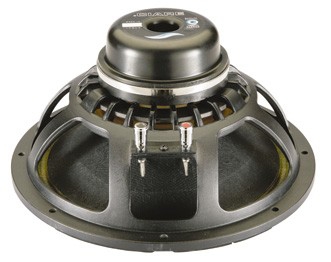

Ciare NDH 12-3

Ciare NDH 12-3

Best.-Nr.: C-NDH12-3

- nicht lieferbar

. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 400/800 W
  • Resonanzfrequenz fs = 55,1 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 100 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,4 Ohm
  • Kraftfaktor BL = 21,36 N/A
  • Effektive Membranfläche Sd = 530 cm2
  • Bewegte Masse incl. Luftlast mms = 49,5 g
  • Äquivalentvolumen Vas = 66,42 l
  • Freiluftgesamtgüte Qts = 0,23 (Qms=11,36, Qes=0,23)
  • Durchmesser der Schwingspule = 75 mm
  • Gewicht m = 5 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

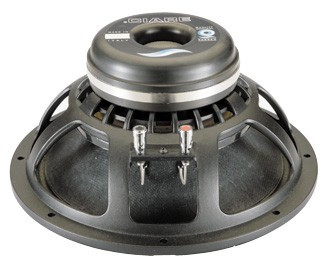

Ciare NDH 12-4

Ciare NDH 12-4

Best.-Nr.: C-NDH12-4

- nicht lieferbar

. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 500/1000 W
  • Resonanzfrequenz fs = 54 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 98 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6 Ohm
  • Kraftfaktor BL = 25,16 N/A
  • Effektive Membranfläche Sd = 530 cm2
  • Bewegte Masse incl. Luftlast mms = 74 g
  • Äquivalentvolumen Vas = 46,26 l
  • Freiluftgesamtgüte Qts = 0,24 (Qms=18,75, Qes=0,24)
  • Durchmesser der Schwingspule = 100 mm
  • Gewicht m = 5,7 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden




15-Zoll Tieftöner

Ciare NDE 15-3

Ciare NDE 15-3

Best.-Nr.: C-NDE15-3

- nicht lieferbar

. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 500/1000 W
  • Resonanzfrequenz fs = 40,8 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 98 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,8 Ohm
  • Kraftfaktor BL = 20,01 N/A
  • Effektive Membranfläche Sd = 855 cm2
  • Bewegte Masse incl. Luftlast mms = 95,92 g
  • Äquivalentvolumen Vas = 162,7 l
  • Freiluftgesamtgüte Qts = 0,35 (Qms=8,98, Qes=0,36)
  • Durchmesser der Schwingspule = 75 mm
  • Gewicht m = 5,3 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Ciare NDC 15-3

Ciare NDC 15-3

Best.-Nr.: C-NDC15-3

- nicht lieferbar

. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 400/800 W
  • Resonanzfrequenz fs = 45,6 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 98 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6 Ohm
  • Kraftfaktor BL = 19,9 N/A
  • Effektive Membranfläche Sd = 830 cm2
  • Bewegte Masse incl. Luftlast mms = 97,62 g
  • Äquivalentvolumen Vas = 120,61 l
  • Freiluftgesamtgüte Qts = 0,4 (Qms=24,59, Qes=0,41)
  • Durchmesser der Schwingspule = 75 mm
  • Gewicht m = 5,3 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

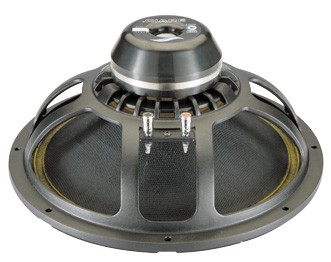

Ciare NDH 15-3

Ciare NDH 15-3

Best.-Nr.: C-NDH15-3

- nicht lieferbar

. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 400/800 W
  • Resonanzfrequenz fs = 49,8 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 100 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6 Ohm
  • Kraftfaktor BL = 23,76 N/A
  • Effektive Membranfläche Sd = 830 cm2
  • Bewegte Masse incl. Luftlast mms = 89 g
  • Äquivalentvolumen Vas = 110,91 l
  • Freiluftgesamtgüte Qts = 0,3 (Qms=23,77, Qes=0,3)
  • Durchmesser der Schwingspule = 75 mm
  • Gewicht m = 5,4 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Ciare NDE 15-4S

Ciare NDE 15-4S

Best.-Nr.: C-NDE15-4S

- nicht lieferbar

. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 1000/2000 W
  • Resonanzfrequenz fs = 45,9 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 96 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,5 Ohm
  • Kraftfaktor BL = 21,75 N/A
  • Effektive Membranfläche Sd = 855 cm2
  • Bewegte Masse incl. Luftlast mms = 156,04 g
  • Äquivalentvolumen Vas = 79,02 l
  • Freiluftgesamtgüte Qts = 0,47 (Qms=5,25, Qes=0,52)
  • Durchmesser der Schwingspule = 100 mm
  • Gewicht m = 8 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Ciare NDC 15-4S

Ciare NDC 15-4S

Best.-Nr.: C-NDC15-4S

- nicht lieferbar

. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 1000/2000 W
  • Resonanzfrequenz fs = 31,2 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 96 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6 Ohm
  • Kraftfaktor BL = 26,09 N/A
  • Effektive Membranfläche Sd = 830 cm2
  • Bewegte Masse incl. Luftlast mms = 160,97 g
  • Äquivalentvolumen Vas = 156,24 l
  • Freiluftgesamtgüte Qts = 0,25 (Qms=2,59, Qes=0,28)
  • Durchmesser der Schwingspule = 100 mm
  • Gewicht m = 8 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Ciare NDH 15-4

Ciare NDH 15-4

Best.-Nr.: C-NDH15-4

- nicht lieferbar

. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 800/1600 W
  • Resonanzfrequenz fs = 48,6 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 99 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6 Ohm
  • Kraftfaktor BL = 25,09 N/A
  • Effektive Membranfläche Sd = 830 cm2
  • Bewegte Masse incl. Luftlast mms = 107 g
  • Äquivalentvolumen Vas = 96,87 l
  • Freiluftgesamtgüte Qts = 0,3 (Qms=11,81, Qes=0,31)
  • Durchmesser der Schwingspule = 100 mm
  • Gewicht m = 6 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Ciare NDH 15-4S

Ciare NDH 15-4S

Best.-Nr.: C-NDH15-4S

- nicht lieferbar

. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 1000/2000 W
  • Resonanzfrequenz fs = 27,9 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 96 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6 Ohm
  • Kraftfaktor BL = 24,19 N/A
  • Effektive Membranfläche Sd = 830 cm2
  • Bewegte Masse incl. Luftlast mms = 143 g
  • Äquivalentvolumen Vas = 219,93 l
  • Freiluftgesamtgüte Qts = 0,25 (Qms=11,19, Qes=0,26)
  • Durchmesser der Schwingspule = 100 mm
  • Gewicht m = 8 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden




18-Zoll Tieftöner

Ciare NDH 18-3

Ciare NDH 18-3

Best.-Nr.: C-NDH18-3

- nicht lieferbar

. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 500/1000 W
  • Resonanzfrequenz fs = 41,7 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 99 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,5 Ohm
  • Kraftfaktor BL = 25,39 N/A
  • Effektive Membranfläche Sd = 1164 cm2
  • Bewegte Masse incl. Luftlast mms = 159 g
  • Äquivalentvolumen Vas = 174,15 l
  • Freiluftgesamtgüte Qts = 0,36 (Qms=27,39, Qes=0,36)
  • Durchmesser der Schwingspule = 75 mm
  • Gewicht m = 6,2 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden




21-Zoll Tieftöner

Ciare NDC 21-5S

Ciare NDC 21-5S

Best.-Nr.: C-NDC21-5S

- nicht lieferbar (_)

. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 1500/3000 W
  • Resonanzfrequenz fs = 32,2 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 97 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,2 Ohm
  • Kraftfaktor BL = 35,7 N/A
  • Effektive Membranfläche Sd = 1662 cm2
  • Bewegte Masse incl. Luftlast mms = 349,58 g
  • Äquivalentvolumen Vas = 270,82 l
  • Freiluftgesamtgüte Qts = 0,34 (Qms=18,93, Qes=0,35)
  • Durchmesser der Schwingspule = 135 mm
  • Gewicht m = 12,3 kg

Bausätze einblenden wieder ausblenden




Subwoofer

Ciare NDH 18-4S

Ciare NDH 18-4S

Best.-Nr.: C-NDH18-4S

- nicht lieferbar

. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 1000/2000 W
  • Resonanzfrequenz fs = 39,4 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 97 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,8 Ohm
  • Kraftfaktor BL = 28,47 N/A
  • Effektive Membranfläche Sd = 1164 cm2
  • Bewegte Masse incl. Luftlast mms = 219,72 g
  • Äquivalentvolumen Vas = 141,16 l
  • Freiluftgesamtgüte Qts = 0,39 (Qms=12,09, Qes=0,4)
  • Durchmesser der Schwingspule = 100 mm
  • Gewicht m = 9 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Ciare NDC 18-4S

Ciare NDC 18-4S

Best.-Nr.: C-NDC18-4S

- nicht lieferbar

. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 1000/2000 W
  • Resonanzfrequenz fs = 27,3 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 97 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6 Ohm
  • Kraftfaktor BL = 27,8 N/A
  • Effektive Membranfläche Sd = 1164 cm2
  • Bewegte Masse incl. Luftlast mms = 216,58 g
  • Äquivalentvolumen Vas = 298,29 l
  • Freiluftgesamtgüte Qts = 0,26 (Qms=2,85, Qes=0,29)
  • Durchmesser der Schwingspule = 100 mm
  • Gewicht m = 8,7 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Ciare NDC 18-5S

Ciare NDC 18-5S

Best.-Nr.: C-NDC18-5S

- nicht lieferbar

. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 1000/2000 W
  • Resonanzfrequenz fs = 37,6 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 99 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,2 Ohm
  • Kraftfaktor BL = 34,87 N/A
  • Effektive Membranfläche Sd = 1164 cm2
  • Bewegte Masse incl. Luftlast mms = 218,03 g
  • Äquivalentvolumen Vas = 156,21 l
  • Freiluftgesamtgüte Qts = 0,25 (Qms=13,74, Qes=0,25)
  • Durchmesser der Schwingspule = 125 mm
  • Gewicht m = 11,6 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden




Tieftöner

Ciare PW 255

Ciare PW 255

Best.-Nr.: C-PW255

- nicht lieferbar (_)

25 cm Mitteltöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 120/250 W
  • Resonanzfrequenz fs = 78 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 94 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,2 Ohm
  • Kraftfaktor BL = 8,93 N/A
  • Schwingspuleninduktivität L = 0,66 mH
  • Bewegte Masse incl. Luftlast mms = 27,33 g
  • Äquivalentvolumen Vas = 26 l
  • Freiluftgesamtgüte Qts = 0,86 (Qms=5,03, Qes=1,04)
  • Durchmesser der Schwingspule = 38 mm
  • Lineare Auslenkung xlin = +/- 2 mm
  • Einbaudurchmesser d = 238 mm
  • Aussendurchmesser d = 265 mm
  • Einbautiefe (nicht eingefräst) t = 107,5 mm
  • Gewicht m = 2,1 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Ciare PW 256

Gehäuse-Empfehlung 1:
geschlossene Box mit 2,8 Liter
ab 219/138 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
6,8 Liter BR-Box
mit HP70 der Länge 8 cm
ab 130/98 Hz (-3dB/-8dB).

Ciare PW 256

Best.-Nr.: C-PW256

- nicht lieferbar

25 cm Mitteltöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 250/500 W
  • Resonanzfrequenz fs = 69 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 100 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,43 Ohm
  • Kraftfaktor BL = 17,05 N/A
  • Schwingspuleninduktivität L = 0,62 mH
  • Bewegte Masse incl. Luftlast mms = 31,9 g
  • Äquivalentvolumen Vas = 30 l
  • Freiluftgesamtgüte Qts = 0,25 (Qms=12,45, Qes=0,26)
  • Durchmesser der Schwingspule = 64 mm
  • Lineare Auslenkung xlin = +/- 2,5 mm
  • Einbaudurchmesser d = 235 mm
  • Aussendurchmesser d = 266 mm
  • Einbautiefe (nicht eingefräst) t = 115 mm
  • Gewicht m = 7,2 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Ciare PW 257

Gehäuse-Empfehlung 1:
geschlossene Box mit 4,3 Liter
ab 152/96 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
12,5 Liter BR-Box
mit HP70 der Länge 9 cm
ab 84/64 Hz (-3dB/-8dB).

Ciare PW 257

Best.-Nr.: C-PW257

- nicht lieferbar

25 cm Mitteltöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 400/800 W
  • Resonanzfrequenz fs = 57 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 96 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,21 Ohm
  • Kraftfaktor BL = 15,86 N/A
  • Schwingspuleninduktivität L = 0,94 mH
  • Bewegte Masse incl. Luftlast mms = 44,9 g
  • Äquivalentvolumen Vas = 31 l
  • Freiluftgesamtgüte Qts = 0,3 (Qms=3,2, Qes=0,33)
  • Durchmesser der Schwingspule = 75 mm
  • Lineare Auslenkung xlin = +/- 3,5 mm
  • Einbaudurchmesser d = 235 mm
  • Aussendurchmesser d = 266 mm
  • Einbautiefe (nicht eingefräst) t = 116 mm
  • Gewicht m = 5 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Ciare PW 320

Gehäuse-Empfehlung 1:
geschlossene Box mit 10,7 Liter
ab 122/77 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
27 Liter BR-Box
mit HP100 der Länge 16 cm
ab 72/54 Hz (-3dB/-8dB).

Ciare PW 320

Best.-Nr.: C-PW320

- nicht lieferbar

30 cm Mitteltöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 150/400 W
  • Resonanzfrequenz fs = 40 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 98 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,2 Ohm
  • Kraftfaktor BL = 16,9 N/A
  • Schwingspuleninduktivität L = 0,6 mH
  • Bewegte Masse incl. Luftlast mms = 53 g
  • Äquivalentvolumen Vas = 106 l
  • Freiluftgesamtgüte Qts = 0,26 (Qms=2,37, Qes=0,29)
  • Durchmesser der Schwingspule = 50 mm
  • Lineare Auslenkung xlin = +/- 1,25 mm
  • Einbaudurchmesser d = 282 mm
  • Aussendurchmesser d = 315 mm
  • Einbautiefe (nicht eingefräst) t = 132 mm
  • Gewicht m = 5,3 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Ciare PW 332

Gehäuse-Empfehlung 1:
geschlossene Box mit 9,1 Liter
ab 80/51 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
34 Liter BR-Box
mit HP100 der Länge 32 cm
ab 40/32 Hz (-3dB/-8dB).

Ciare PW 332

Best.-Nr.: C-PW332

- nicht lieferbar (_)

30 cm Mitteltöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 750/1500 W
  • Resonanzfrequenz fs = 41 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 91 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,5 Ohm
  • Kraftfaktor BL = 25,63 N/A
  • Schwingspuleninduktivität L = 2,23 mH
  • Bewegte Masse incl. Luftlast mms = 168 g
  • Äquivalentvolumen Vas = 31 l
  • Freiluftgesamtgüte Qts = 0,41 (Qms=14,91, Qes=0,42)
  • Durchmesser der Schwingspule = 100 mm
  • Lineare Auslenkung xlin = +/- 11 mm
  • Einbaudurchmesser d = 282 mm
  • Aussendurchmesser d = 315 mm
  • Einbautiefe (nicht eingefräst) t = 168 mm
  • Gewicht m = 14 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Ciare PW 337

Gehäuse-Empfehlung 1:
geschlossene Box mit 9,4 Liter
ab 116/73 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
30 Liter BR-Box
mit HP100 der Länge 15 cm
ab 62/48 Hz (-3dB/-8dB).

Ciare PW 337

Best.-Nr.: C-PW337

- nicht lieferbar

30 cm Mitteltöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 400/800 W
  • Resonanzfrequenz fs = 47,8 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 98 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,8 Ohm
  • Kraftfaktor BL = 20,44 N/A
  • Schwingspuleninduktivität L = 1,46 mH
  • Bewegte Masse incl. Luftlast mms = 81,6 g
  • Äquivalentvolumen Vas = 55 l
  • Freiluftgesamtgüte Qts = 0,32 (Qms=7,2, Qes=0,34)
  • Durchmesser der Schwingspule = 75 mm
  • Lineare Auslenkung xlin = +/- 4 mm
  • Einbaudurchmesser d = 282 mm
  • Aussendurchmesser d = 315 mm
  • Einbautiefe (nicht eingefräst) t = 146 mm
  • Gewicht m = 8,2 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Ciare PW 387

Ciare PW 387

Best.-Nr.: C-PW387

- nicht lieferbar

37 cm Mitteltöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 150/300 W
  • Resonanzfrequenz fs = 44 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 97 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6 Ohm
  • Kraftfaktor BL = 13,45 N/A
  • Schwingspuleninduktivität L = 0,76 mH
  • Bewegte Masse incl. Luftlast mms = 73,7 g
  • Äquivalentvolumen Vas = 168 l
  • Freiluftgesamtgüte Qts = 0,6 (Qms=4,82, Qes=0,68)
  • Durchmesser der Schwingspule = 50 mm
  • Lineare Auslenkung xlin = +/- 1,25 mm
  • Einbaudurchmesser d = 350 mm
  • Aussendurchmesser d = 383 mm
  • Einbautiefe (nicht eingefräst) t = 151 mm
  • Gewicht m = 4,5 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Ciare PW 388

Gehäuse-Empfehlung 1:
geschlossene Box mit 71 Liter
ab 72/45 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
262 Liter BR-Box
mit 2x HP100 der Länge 3 cm
ab 36/29 Hz (-3dB/-8dB).

Ciare PW 388

Best.-Nr.: C-PW388

- nicht lieferbar

37 cm Mitteltöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 250/500 W
  • Resonanzfrequenz fs = 35 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 98 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,2 Ohm
  • Kraftfaktor BL = 16,24 N/A
  • Schwingspuleninduktivität L = 0,91 mH
  • Bewegte Masse incl. Luftlast mms = 74,7 g
  • Äquivalentvolumen Vas = 277 l
  • Freiluftgesamtgüte Qts = 0,38 (Qms=17,15, Qes=0,39)
  • Durchmesser der Schwingspule = 64 mm
  • Lineare Auslenkung xlin = +/- 2 mm
  • Einbaudurchmesser d = 350 mm
  • Aussendurchmesser d = 383 mm
  • Einbautiefe (nicht eingefräst) t = 156 mm
  • Gewicht m = 5,6 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Ciare PW 390

Gehäuse-Empfehlung 1:
geschlossene Box mit 29 Liter
ab 102/64 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
82 Liter BR-Box
mit 2x HP100 der Länge 10 cm
ab 57/44 Hz (-3dB/-8dB).

Ciare PW 390

Best.-Nr.: C-PW390

- nicht lieferbar

37 cm Mitteltöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 500/1000 W
  • Resonanzfrequenz fs = 37 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 100 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,37 Ohm
  • Kraftfaktor BL = 18,75 N/A
  • Schwingspuleninduktivität L = 0,71 mH
  • Bewegte Masse incl. Luftlast mms = 85,2 g
  • Äquivalentvolumen Vas = 225 l
  • Freiluftgesamtgüte Qts = 0,29 (Qms=12,37, Qes=0,3)
  • Durchmesser der Schwingspule = 100 mm
  • Lineare Auslenkung xlin = +/- 3,75 mm
  • Einbaudurchmesser d = 350 mm
  • Aussendurchmesser d = 388 mm
  • Einbautiefe (nicht eingefräst) t = 174 mm
  • Gewicht m = 12,1 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Ciare PW 392

Gehäuse-Empfehlung 1:
geschlossene Box mit 36 Liter
ab 59/37 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
147 Liter BR-Box
mit 2x HP100 der Länge 22 cm
ab 27/23 Hz (-3dB/-8dB).

Ciare PW 392

Best.-Nr.: C-PW392

- nicht lieferbar (_)

37 cm Mitteltöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 750/1500 W
  • Resonanzfrequenz fs = 37 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 92 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,75 Ohm
  • Kraftfaktor BL = 26 N/A
  • Schwingspuleninduktivität L = 1,75 mH
  • Bewegte Masse incl. Luftlast mms = 223 g
  • Äquivalentvolumen Vas = 65 l
  • Freiluftgesamtgüte Qts = 0,5 (Qms=9,31, Qes=0,53)
  • Durchmesser der Schwingspule = 100 mm
  • Lineare Auslenkung xlin = +/- 11 mm
  • Einbaudurchmesser d = 350 mm
  • Aussendurchmesser d = 388 mm
  • Einbautiefe (nicht eingefräst) t = 186 mm
  • Gewicht m = 15 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Ciare PW 396

Gehäuse-Empfehlung 1:
geschlossene Box mit 38 Liter
ab 85/54 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
144 Liter BR-Box
mit 2x HP100 der Länge 6 cm
ab 42/34 Hz (-3dB/-8dB).

Ciare PW 396

Best.-Nr.: C-PW396

- nicht lieferbar

37 cm Mitteltöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 400/800 W
  • Resonanzfrequenz fs = 43,5 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 99 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6 Ohm
  • Kraftfaktor BL = 20,5 N/A
  • Schwingspuleninduktivität L = 1,3 mH
  • Bewegte Masse incl. Luftlast mms = 107 g
  • Äquivalentvolumen Vas = 129 l
  • Freiluftgesamtgüte Qts = 0,4 (Qms=24,73, Qes=0,41)
  • Durchmesser der Schwingspule = 75 mm
  • Lineare Auslenkung xlin = +/- 4 mm
  • Einbaudurchmesser d = 354 mm
  • Aussendurchmesser d = 388 mm
  • Einbautiefe (nicht eingefräst) t = 161 mm
  • Gewicht m = 8,8 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Ciare PW 455

Gehäuse-Empfehlung 1:
geschlossene Box mit 23 Liter
ab 119/75 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
54 Liter BR-Box
mit 2x HP100 der Länge 13 cm
ab 72/54 Hz (-3dB/-8dB).

Ciare PW 455

Best.-Nr.: C-PW455

- nicht lieferbar

44 cm Mitteltöner mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 500/1000 W
  • Resonanzfrequenz fs = 36 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 100 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,47 Ohm
  • Kraftfaktor BL = 26,18 N/A
  • Schwingspuleninduktivität L = 1,7 mH
  • Bewegte Masse incl. Luftlast mms = 132,6 g
  • Äquivalentvolumen Vas = 274 l
  • Freiluftgesamtgüte Qts = 0,24 (Qms=26,06, Qes=0,24)
  • Durchmesser der Schwingspule = 100 mm
  • Lineare Auslenkung xlin = +/- 5 mm
  • Einbaudurchmesser d = 416 mm
  • Aussendurchmesser d = 460 mm
  • Einbautiefe (nicht eingefräst) t = 184 mm
  • Gewicht m = 12,9 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Ciare PW 215 ND

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,8 Liter
ab 188/119 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
4,8 Liter BR-Box
mit HP50 der Länge 9 cm
ab 109/82 Hz (-3dB/-8dB).

Ciare PW 215 ND

Best.-Nr.: C-PW215ND

- nicht lieferbar (_)

20 cm Mitteltöner mit Papier-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 250/500 W
  • Resonanzfrequenz fs = 64 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 95 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,23 Ohm
  • Kraftfaktor BL = 15,19 N/A
  • Schwingspuleninduktivität L = 0,74 mH
  • Bewegte Masse incl. Luftlast mms = 26,96 g
  • Äquivalentvolumen Vas = 16,58 l
  • Freiluftgesamtgüte Qts = 0,27 (Qms=4,68, Qes=0,29)
  • Durchmesser der Schwingspule = 64 mm
  • Lineare Auslenkung xlin = +/- 5 mm
  • Einbaudurchmesser d = 184 mm
  • Aussendurchmesser d = 208 mm
  • Einbautiefe (nicht eingefräst) t = 124,5 mm
  • Gewicht m = 4 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Ciare PW 335 ND

Gehäuse-Empfehlung 1:
geschlossene Box mit 4,7 Liter
ab 197/124 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
10 Liter BR-Box
mit HP100 der Länge 17 cm
ab 124/92 Hz (-3dB/-8dB).

Ciare PW 335 ND

Best.-Nr.: C-PW335ND

- nicht lieferbar

30 cm Mitteltöner mit Papier-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 400/800 W
  • Resonanzfrequenz fs = 55 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 75 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,1 Ohm
  • Kraftfaktor BL = 21,36 N/A
  • Schwingspuleninduktivität L = 0,54 mH
  • Bewegte Masse incl. Luftlast mms = 49,5 g
  • Äquivalentvolumen Vas = 66,42 l
  • Freiluftgesamtgüte Qts = 0,23 (Qms=11,36, Qes=0,23)
  • Durchmesser der Schwingspule = 75 mm
  • Lineare Auslenkung xlin = +/- 6,5 mm
  • Einbaudurchmesser d = 282 mm
  • Aussendurchmesser d = 315 mm
  • Einbautiefe (nicht eingefräst) t = 158 mm
  • Gewicht m = 5 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Ciare PW 395 ND

Gehäuse-Empfehlung 1:
geschlossene Box mit 36 Liter
ab 76/48 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
147 Liter BR-Box
mit 2x HP100 der Länge 10 cm
ab 35/30 Hz (-3dB/-8dB).

Ciare PW 395 ND

Best.-Nr.: C-PW395ND

- nicht lieferbar

37 cm Mitteltöner mit Papier-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 1000/2000 W
  • Resonanzfrequenz fs = 45 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 96 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,43 Ohm
  • Kraftfaktor BL = 21,75 N/A
  • Schwingspuleninduktivität L = 0,54 mH
  • Bewegte Masse incl. Luftlast mms = 156,04 g
  • Äquivalentvolumen Vas = 79,02 l
  • Freiluftgesamtgüte Qts = 0,47 (Qms=5,25, Qes=0,52)
  • Durchmesser der Schwingspule = 100 mm
  • Lineare Auslenkung xlin = +/- 9,5 mm
  • Einbaudurchmesser d = 370 mm
  • Aussendurchmesser d = 382 mm
  • Einbautiefe (nicht eingefräst) t = 181 mm
  • Gewicht m = 8 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Ciare PW 465 ND

Gehäuse-Empfehlung 1:
geschlossene Box mit 36 Liter
ab 76/48 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
134 Liter BR-Box
mit 4x HP100 der Länge 36 cm
ab 38/31 Hz (-3dB/-8dB).

Ciare PW 465 ND

Best.-Nr.: C-PW465ND

- nicht lieferbar

44 cm Mitteltöner mit Papier-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Belastbarkeit (Nenn/Musik) = 1000/2000 W
  • Resonanzfrequenz fs = 37 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 97 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,99 Ohm
  • Kraftfaktor BL = 28,47 N/A
  • Schwingspuleninduktivität L = 1,21 mH
  • Bewegte Masse incl. Luftlast mms = 219,72 g
  • Äquivalentvolumen Vas = 141,16 l
  • Freiluftgesamtgüte Qts = 0,39 (Qms=12,09, Qes=0,4)
  • Durchmesser der Schwingspule = 100 mm
  • Lineare Auslenkung xlin = +/- 11,5 mm
  • Einbaudurchmesser d = 416 mm
  • Aussendurchmesser d = 460 mm
  • Einbautiefe (nicht eingefräst) t = 207 mm
  • Gewicht m = 9 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden




Breitbänder

Ciare PH 250

Gehäuse-Empfehlung 1:
geschlossene Box mit 9,6 Liter
ab 129/82 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
32 Liter BR-Box
mit HP100 der Länge 10 cm
ab 68/53 Hz (-3dB/-8dB).

Ciare PH 250

Best.-Nr.: C-PH250

- nicht lieferbar

25 cm Breitbandlautsprecher mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 150/300 W
  • Resonanzfrequenz fs = 55 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 96 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6 Ohm
  • Kraftfaktor BL = 12,4 N/A
  • Schwingspuleninduktivität L = 0,6 mH
  • Bewegte Masse incl. Luftlast mms = 29 g
  • Äquivalentvolumen Vas = 52 l
  • Freiluftgesamtgüte Qts = 0,34 (Qms=2,86, Qes=0,38)
  • Durchmesser der Schwingspule = 50 mm
  • Lineare Auslenkung xlin = +/- 1 mm
  • Einbaudurchmesser d = 238 mm
  • Aussendurchmesser d = 265 mm
  • Einbautiefe (nicht eingefräst) t = 105 mm
  • Gewicht m = 3,4 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Ciare PH 320

Gehäuse-Empfehlung 1:
geschlossene Box mit 15 Liter
ab 137/87 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
54 Liter BR-Box
mit 2x HP100 der Länge 7 cm
ab 70/55 Hz (-3dB/-8dB).

Ciare PH 320

Best.-Nr.: C-PH320

- nicht lieferbar

30 cm Breitbandlautsprecher mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 315/121 W
  • Resonanzfrequenz fs = 65 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 100 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6 Ohm
  • Kraftfaktor BL = 14 N/A
  • Schwingspuleninduktivität L = 0,5 mH
  • Bewegte Masse incl. Luftlast mms = 34 g
  • Äquivalentvolumen Vas = 62 l
  • Freiluftgesamtgüte Qts = 0,38 (Qms=3,29, Qes=0,43)
  • Durchmesser der Schwingspule = 50 mm
  • Lineare Auslenkung xlin = +/- 1,3 mm
  • Einbaudurchmesser d = 285 mm
  • Aussendurchmesser d = 315 mm
  • Einbautiefe (nicht eingefräst) t = 132 mm
  • Gewicht m = 5,3 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Ciare PA 065

Ciare PA 065

Best.-Nr.: C-PA065

- nicht lieferbar

6 cm Breitbandlautsprecher mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 10/30 W
  • Resonanzfrequenz fs = 154 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 88 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,8 Ohm
  • Kraftfaktor BL = 1,87 N/A
  • Schwingspuleninduktivität L = 0,15 mH
  • Bewegte Masse incl. Luftlast mms = 1,01 g
  • Äquivalentvolumen Vas = 0,71 l
  • Freiluftgesamtgüte Qts = 1,3 (Qms=4,12, Qes=1,9)
  • Durchmesser der Schwingspule = 14 mm
  • Lineare Auslenkung xlin = +/- 1 mm
  • Einbaudurchmesser d = 65 mm
  • Aussendurchmesser d = 65 mm
  • Einbautiefe (nicht eingefräst) t = 32,8 mm
  • Gewicht m = 0,19 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Ciare PM 130

Gehäuse-Empfehlung 1:
geschlossene Box mit 2,6 Liter
ab 119/75 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
10,1 Liter BR-Box
mit HP50 der Länge 11 cm
ab 57/47 Hz (-3dB/-8dB).

Ciare PM 130

Best.-Nr.: C-PM130

- nicht lieferbar (_)

12 cm Breitbandlautsprecher mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 60/150 W
  • Resonanzfrequenz fs = 65 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 88 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6 Ohm
  • Kraftfaktor BL = 5,5 N/A
  • Schwingspuleninduktivität L = 0,55 mH
  • Bewegte Masse incl. Luftlast mms = 6,5 g
  • Äquivalentvolumen Vas = 7,2 l
  • Freiluftgesamtgüte Qts = 0,43 (Qms=2,65, Qes=0,52)
  • Durchmesser der Schwingspule = 25 mm
  • Lineare Auslenkung xlin = +/- 25 mm
  • Einbaudurchmesser d = 112 mm
  • Aussendurchmesser d = 129,5 mm
  • Einbautiefe (nicht eingefräst) t = 61 mm
  • Gewicht m = 0,88 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Ciare PM 160

Gehäuse-Empfehlung 1:
geschlossene Box mit 2,4 Liter
ab 175/111 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
7,2 Liter BR-Box
mit HP70 der Länge 14 cm
ab 97/74 Hz (-3dB/-8dB).

Ciare PM 160

Best.-Nr.: C-PM160

- nicht lieferbar

15 cm Breitbandlautsprecher mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 80/200 W
  • Resonanzfrequenz fs = 66 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 95 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,9 Ohm
  • Kraftfaktor BL = 8 N/A
  • Schwingspuleninduktivität L = 0,18 mH
  • Bewegte Masse incl. Luftlast mms = 8,5 g
  • Äquivalentvolumen Vas = 17,7 l
  • Freiluftgesamtgüte Qts = 0,3 (Qms=6, Qes=0,32)
  • Durchmesser der Schwingspule = 38 mm
  • Lineare Auslenkung xlin = +/- 0,75 mm
  • Einbaudurchmesser d = 142 mm
  • Aussendurchmesser d = 165,5 mm
  • Einbautiefe (nicht eingefräst) t = 81 mm
  • Gewicht m = 2,4 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Ciare PM 250

Gehäuse-Empfehlung 1:
geschlossene Box mit 2,9 Liter
ab 218/137 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
6,7 Liter BR-Box
mit HP70 der Länge 8 cm
ab 132/99 Hz (-3dB/-8dB).

Ciare PM 250

Best.-Nr.: C-PM250

- nicht lieferbar

25 cm Breitbandlautsprecher mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = 250/500 W
  • Resonanzfrequenz fs = 66 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 100 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,41 Ohm
  • Kraftfaktor BL = 16,88 N/A
  • Schwingspuleninduktivität L = 0,74 mH
  • Bewegte Masse incl. Luftlast mms = 31,2 g
  • Äquivalentvolumen Vas = 34 l
  • Freiluftgesamtgüte Qts = 0,25 (Qms=13,84, Qes=0,25)
  • Durchmesser der Schwingspule = 64 mm
  • Lineare Auslenkung xlin = +/- 1,35 mm
  • Einbaudurchmesser d = 235 mm
  • Aussendurchmesser d = 266 mm
  • Einbautiefe (nicht eingefräst) t = 114 mm
  • Gewicht m = 4,9 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden




Koaxiallautsprecher

Ciare PX 322

Gehäuse-Empfehlung 1:
geschlossene Box mit 25 Liter
ab 101/64 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
100 Liter BR-Box
mit 2x HP100 der Länge 6 cm
ab 47/40 Hz (-3dB/-8dB).

Ciare PX 322

Best.-Nr.: C-PX322

- nicht lieferbar (_)

30 cm Koaxiallautsprecher mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = TT 250/500 / HT 150/300 W
  • Resonanzfrequenz fs = 60 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 0,98 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,2 Ohm
  • Kraftfaktor BL = 14,4 N/A
  • Schwingspuleninduktivität L = 0,52 mH
  • Bewegte Masse incl. Luftlast mms = 51,3 g
  • Äquivalentvolumen Vas = 53,7 l
  • Freiluftgesamtgüte Qts = 0,47 (Qms=15,38, Qes=0,49)
  • Durchmesser der Schwingspule = 64 mm
  • Lineare Auslenkung xlin = +/- 2 mm
  • Einbaudurchmesser d = 284 mm
  • Aussendurchmesser d = 315 mm
  • Einbautiefe (nicht eingefräst) t = 189 mm
  • Gewicht m = 8,6 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Ciare PX 380 ND

Gehäuse-Empfehlung 1:
geschlossene Box mit 42 Liter
ab 89/56 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
143 Liter BR-Box
mit 2x HP100 der Länge 5 cm
ab 47/37 Hz (-3dB/-8dB).

Ciare PX 380 ND

Best.-Nr.: C-PX380ND

- nicht lieferbar (_)

37 cm Koaxiallautsprecher mit Papier-Membran.

  • Belastbarkeit (Nenn/Musik) = TT 300/600 HT 200/600 W
  • Resonanzfrequenz fs = 39 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 0,98 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,1 Ohm
  • Kraftfaktor BL = 17,33 N/A
  • Schwingspuleninduktivität L = 0,9 mH
  • Bewegte Masse incl. Luftlast mms = 78,9 g
  • Äquivalentvolumen Vas = 215 l
  • Freiluftgesamtgüte Qts = 0,35 (Qms=2,82, Qes=0,4)
  • Durchmesser der Schwingspule = 75 mm
  • Lineare Auslenkung xlin = +/- 2,5 mm
  • Einbaudurchmesser d = 350 mm
  • Aussendurchmesser d = 388 mm
  • Einbautiefe (nicht eingefräst) t = 187 mm
  • Gewicht m = 5,6 kg
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Bitte beachten Sie: der auf einer Normschallwand gemessene Frequenzgang sagt über die Grenzfrequenz im Gehäuse wenig aus! Deswegen geben wir Ihnen meist in 2 Beispielen Dimensionierungshinweise mit der Angabe wie tief der Lautsprecher kommt.

zurück zur Startseite

© Copyright 2020 Iris Strassacker; All rights reserved. - Irrtum vorbehalten
