ScanSpeak

Scan-Speak wurde 1970 gegründet. Die Firma ist immer noch an der gleichen Adresse wie damals: in Videbaek, Dänemark. Ihre Ingenieure gehen niemals Kompromisse ein - Scan Speak steht für Perfektion.


Zu unseren Bauvorschlägen mit ScanSpeak Lautsprechern.




Ellipticor

ScanSpeak D3404/552000
großes Bild aufblenden

ScanSpeak D3404/552000

Best.-Nr.: ss-D3404-552000

EUR 585,00 ohne MwSt: € 491.60 / $ 545.67

28x39 mm Hochtöner mit Gewebe-Membran. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.

  • Frequenzbereich = 1000-30000 Hz
  • Resonanzfrequenz fs = 475 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 97 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3 Ohm
  • Kraftfaktor BL = 1,62 N/A
  • Schwingspuleninduktivität L = 0,01 mH
  • Effektive Membranfläche Sd = 11,4 cm2
  • Bewegte Masse incl. Luftlast mms = 0,57 g
  • Äquivalentvolumen Vas = 0,04 l
  • Freiluftgesamtgüte Qts = 0,56 (Qms=5,25, Qes=0,63)
  • Durchmesser der Schwingspule = 28x39 mm
  • Lineare Auslenkung xlin = +/- 0,25 mm
  • Einbaudurchmesser d = 94 mm
  • Aussendurchmesser d = 120 mm
  • Einbautiefe (nicht eingefräst) t = 35,5 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden




Illuminator

ScanSpeak D3404/552000
großes Bild aufblenden

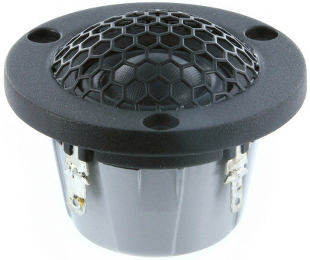

ScanSpeak D2004/602000

Best.-Nr.: ss-D2004-6020

EUR 120,00 ohne MwSt: € 100.84 / $ 111.93

19 mm Hochtöner mit Gewebe-Membran.

  • Belastbarkeit (Nenn/Musik) = 50/120 W
  • Frequenzbereich = 1000-35000 Hz
  • Resonanzfrequenz fs = 600 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 88,4 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 2,8 Ohm
  • Kraftfaktor BL = 1,3 N/A
  • Schwingspuleninduktivität L = 0,02 mH
  • Effektive Membranfläche Sd = 4,5 cm2
  • Bewegte Masse incl. Luftlast mms = 0,22 g
  • Äquivalentvolumen Vas = 0,01 l
  • Freiluftgesamtgüte Qts = 1,07 (Qms=4,42, Qes=1,42)
  • Durchmesser der Schwingspule = 19 mm
  • Lineare Auslenkung xlin = +/- 0,4 mm
  • Einbaudurchmesser d = 42,1 mm
  • Aussendurchmesser d = 55,3 mm
  • Einbautiefe (nicht eingefräst) t = 34,3 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

ScanSpeak D3404/552000
großes Bild aufblenden

ScanSpeak R2004/602000

Best.-Nr.: ss-R2004-6020

EUR 148,00 ohne MwSt: € 124.37 / $ 138.05

19 mm Hochtöner mit Gewebe-Membran.

  • Belastbarkeit (Nenn/Musik) = 50 W
  • Frequenzbereich = 1000-35000 Hz
  • Resonanzfrequenz fs = 675 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 86 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 2,8 Ohm
  • Kraftfaktor BL = 1,3 N/A
  • Schwingspuleninduktivität L = 0,02 mH
  • Effektive Membranfläche Sd = 3,8 cm2
  • Bewegte Masse incl. Luftlast mms = 0,22 g
  • Äquivalentvolumen Vas = 0,01 l
  • Freiluftgesamtgüte Qts = 1,01 (Qms=3,01, Qes=1,51)
  • Durchmesser der Schwingspule = 19 mm
  • Lineare Auslenkung xlin = +/- 0,4 mm
  • Einbaudurchmesser d = 42,1 mm
  • Aussendurchmesser d = 55,3 mm
  • Einbautiefe (nicht eingefräst) t = 34,3 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

ScanSpeak D3404/552000
großes Bild aufblenden

ScanSpeak D3004/602000

Best.-Nr.: ss-D3004-6020

EUR 120,00 ohne MwSt: € 100.84 / $ 111.93

26 mm Hochtöner mit Gewebe-Membran.

  • Belastbarkeit (Nenn/Musik) = 50/130 W
  • Frequenzbereich = 1000-30000 Hz
  • Resonanzfrequenz fs = 700 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 89,2 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3 Ohm
  • Kraftfaktor BL = 1,7 N/A
  • Schwingspuleninduktivität L = 0,02 mH
  • Effektive Membranfläche Sd = 7 cm2
  • Bewegte Masse incl. Luftlast mms = 0,35 g
  • Äquivalentvolumen Vas = 0,01 l
  • Freiluftgesamtgüte Qts = 1,15 (Qms=4,15, Qes=1,6)
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 0,2 mm
  • Einbaudurchmesser d = 48,5 mm
  • Aussendurchmesser d = 61,9 mm
  • Einbautiefe (nicht eingefräst) t = 26,5 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

ScanSpeak D3404/552000
großes Bild aufblenden

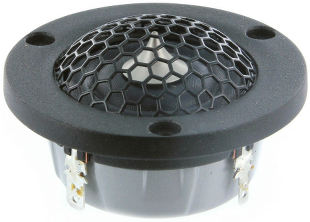

ScanSpeak R3004/602000

Best.-Nr.: ss-R3004-6020

EUR 158,00 ohne MwSt: € 132.77 / $ 147.38

26 mm Hochtöner mit Gewebe-Membran.

  • Belastbarkeit (Nenn/Musik) = 50/130 W
  • Frequenzbereich = 1000-30000 Hz
  • Resonanzfrequenz fs = 625 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 87,4 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3 Ohm
  • Kraftfaktor BL = 1,7 N/A
  • Schwingspuleninduktivität L = 0,02 mH
  • Effektive Membranfläche Sd = 5,6 cm2
  • Bewegte Masse incl. Luftlast mms = 0,35 g
  • Äquivalentvolumen Vas = 0,01 l
  • Freiluftgesamtgüte Qts = 1,14 (Qms=5,73, Qes=1,43)
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 0,2 mm
  • Einbaudurchmesser d = 48,4 mm
  • Aussendurchmesser d = 61,9 mm
  • Einbautiefe (nicht eingefräst) t = 26,5 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

ScanSpeak D3404/552000
großes Bild aufblenden

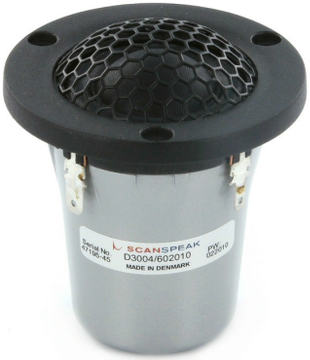

ScanSpeak D3004/602010

Best.-Nr.: ss-D3004-602010

EUR 135,00 ohne MwSt: € 113.45 / $ 125.92

26 mm Hochtöner mit Gewebe-Membran.

  • Belastbarkeit (Nenn/Musik) = 50/130 W
  • Frequenzbereich = 1000-30000 Hz
  • Resonanzfrequenz fs = 425 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 89,6 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3 Ohm
  • Kraftfaktor BL = 1,7 N/A
  • Schwingspuleninduktivität L = 0,02 mH
  • Effektive Membranfläche Sd = 7 cm2
  • Bewegte Masse incl. Luftlast mms = 0,35 g
  • Äquivalentvolumen Vas = 0,03 l
  • Freiluftgesamtgüte Qts = 0,7 (Qms=2,5, Qes=0,97)
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 0,2 mm
  • Einbaudurchmesser d = 48,4 mm
  • Aussendurchmesser d = 61,9 mm
  • Einbautiefe (nicht eingefräst) t = 60,4 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

ScanSpeak D3404/552000
großes Bild aufblenden

ScanSpeak R3004/602010

Best.-Nr.: ss-R3004-602010

EUR 156,80 ohne MwSt: € 131.76 / $ 146.26

26 mm Hochtöner mit Gewebe-Membran.

  • Belastbarkeit (Nenn/Musik) = 50/130 W
  • Frequenzbereich = 1000-35000 Hz
  • Resonanzfrequenz fs = 420 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 87,4 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3 Ohm
  • Kraftfaktor BL = 1,7 N/A
  • Schwingspuleninduktivität L = 0,02 mH
  • Effektive Membranfläche Sd = 5,6 cm2
  • Bewegte Masse incl. Luftlast mms = 0,35 g
  • Äquivalentvolumen Vas = 0,02 l
  • Freiluftgesamtgüte Qts = 0,74 (Qms=2,57, Qes=1,03)
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 0,2 mm
  • Einbaudurchmesser d = 48,4 mm
  • Aussendurchmesser d = 61,9 mm
  • Einbautiefe (nicht eingefräst) t = 60,4 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

ScanSpeak D3404/552000
großes Bild aufblenden

ScanSpeak D3004/660000

Best.-Nr.: ss-D3004-6600

EUR 225,00 ohne MwSt: € 189.08 / $ 209.87

26 mm Kalottenhochtöner mit Gewebe-Membran.

  • Belastbarkeit (Nenn/Musik) = 90/150 W
  • Frequenzbereich = 1000-35000 Hz
  • Resonanzfrequenz fs = 470 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 91,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3 Ohm
  • Kraftfaktor BL = 2,3 N/A
  • Schwingspuleninduktivität L = 0,03 mH
  • Effektive Membranfläche Sd = 7 cm2
  • Bewegte Masse incl. Luftlast mms = 0,35 g
  • Äquivalentvolumen Vas = 0,02 l
  • Freiluftgesamtgüte Qts = 0,49 (Qms=3, Qes=0,59)
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 0,2 mm
  • Einbaudurchmesser d = 77 mm
  • Aussendurchmesser d = 104 mm
  • Einbautiefe (nicht eingefräst) t = 28 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

ScanSpeak D3404/552000
großes Bild aufblenden

ScanSpeak D3004/662000

Best.-Nr.: ss-D3004-6620

EUR 248,00 ohne MwSt: € 208.40 / $ 231.33

26 mm Kalottenhochtöner mit Gewebe-Membran.

  • Belastbarkeit (Nenn/Musik) = 90/150 W
  • Frequenzbereich = 1000-35000 Hz
  • Resonanzfrequenz fs = 500 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 91,6 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3 Ohm
  • Kraftfaktor BL = 2,3 N/A
  • Schwingspuleninduktivität L = 0,03 mH
  • Effektive Membranfläche Sd = 7 cm2
  • Bewegte Masse incl. Luftlast mms = 0,35 g
  • Äquivalentvolumen Vas = 0,02 l
  • Freiluftgesamtgüte Qts = 0,53 (Qms=3,79, Qes=0,62)
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 0,2 mm
  • Einbaudurchmesser d = 82,7 mm
  • Aussendurchmesser d = 104,25 mm
  • Einbautiefe (nicht eingefräst) t = 29 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

ScanSpeak D3404/552000
großes Bild aufblenden

ScanSpeak R3004/662000

Best.-Nr.: ss-R3004-6620

EUR 254,41 ohne MwSt: € 213.79 / $ 237.31

26 mm Hochtöner mit Gewebe-Membran.

  • Belastbarkeit (Nenn/Musik) = 90/150 W
  • Frequenzbereich = 1000-35000 Hz
  • Resonanzfrequenz fs = 520 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 90,4 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3 Ohm
  • Kraftfaktor BL = 2,3 N/A
  • Schwingspuleninduktivität L = 0,03 mH
  • Effektive Membranfläche Sd = 5,6 cm2
  • Bewegte Masse incl. Luftlast mms = 0,3 g
  • Äquivalentvolumen Vas = 0,01 l
  • Freiluftgesamtgüte Qts = 0,48 (Qms=3,27, Qes=0,56)
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 0,2 mm
  • Einbaudurchmesser d = 82,7 mm
  • Aussendurchmesser d = 104,25 mm
  • Einbautiefe (nicht eingefräst) t = 29 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

ScanSpeak D3404/552000
großes Bild aufblenden

ScanSpeak D3004/664000

Best.-Nr.: ss-D3004-6640

EUR 495,00 ohne MwSt: € 415.97 / $ 461.72

26 mm Kalottenhochtöner mit Berryllium-Membran.

  • Belastbarkeit (Nenn/Musik) = 90/150 W
  • Frequenzbereich = 1000-40000 Hz
  • Resonanzfrequenz fs = 500 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 91,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3 Ohm
  • Kraftfaktor BL = 2,3 N/A
  • Schwingspuleninduktivität L = 0,03 mH
  • Effektive Membranfläche Sd = 7 cm2
  • Bewegte Masse incl. Luftlast mms = 0,35 g
  • Äquivalentvolumen Vas = 0,02 l
  • Freiluftgesamtgüte Qts = 0,53 (Qms=3,79, Qes=0,62)
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 0,2 mm
  • Einbaudurchmesser d = 77 mm
  • Aussendurchmesser d = 104 mm
  • Einbautiefe (nicht eingefräst) t = 28 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden




Revelator

ScanSpeak D3404/552000

ScanSpeak R2904/700000

Best.-Nr.: ss-R2904-7000

EUR 322,94 ohne MwSt: € 271.38 / $ 301.23

26 mm Hochtöner mit Gewebe-Membran.

  • Belastbarkeit (Nenn/Musik) = 160 W
  • Frequenzbereich = 1200-38000 Hz
  • Resonanzfrequenz fs = 520 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 94,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3 Ohm
  • Kraftfaktor BL = 2,8 N/A
  • Schwingspuleninduktivität L = 0,01 mH
  • Effektive Membranfläche Sd = 5,6 cm2
  • Bewegte Masse incl. Luftlast mms = 0,3 g
  • Äquivalentvolumen Vas = 0,01 l
  • Freiluftgesamtgüte Qts = 0,34 (Qms=2,9, Qes=0,38)
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 0,2 mm
  • Einbaudurchmesser d = 70 mm
  • Aussendurchmesser d = 104,2 mm
  • Einbautiefe (nicht eingefräst) t = 33,5 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

ScanSpeak D3404/552000
großes Bild aufblenden

ScanSpeak R2904/700005

Best.-Nr.: ss-R2904-700005

EUR 323,00 ohne MwSt: € 271.43 / $ 301.29

26 mm Hochtöner mit Gewebe-Membran.

  • Belastbarkeit (Nenn/Musik) = 160 W
  • Frequenzbereich = 1200-38000 Hz
  • Resonanzfrequenz fs = 520 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 94,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3 Ohm
  • Kraftfaktor BL = 2,8 N/A
  • Schwingspuleninduktivität L = 0,01 mH
  • Effektive Membranfläche Sd = 5,6 cm2
  • Bewegte Masse incl. Luftlast mms = 0,3 g
  • Äquivalentvolumen Vas = 0,01 l
  • Freiluftgesamtgüte Qts = 0,34 (Qms=2,9, Qes=0,38)
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 0,2 mm
  • Einbaudurchmesser d = 70 mm
  • Aussendurchmesser d = 104,2 mm
  • Einbautiefe (nicht eingefräst) t = 33,5 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

ScanSpeak D3404/552000

ScanSpeak R2904/700009

Best.-Nr.: ss-R2904-700009

EUR 324,10 ohne MwSt: € 272.35 / $ 302.31

26 mm Hochtöner mit Gewebe-Membran.

  • Belastbarkeit (Nenn/Musik) = 160 W
  • Frequenzbereich = 1200-38000 Hz
  • Resonanzfrequenz fs = 520 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 94,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3 Ohm
  • Kraftfaktor BL = 2,8 N/A
  • Schwingspuleninduktivität L = 0,01 mH
  • Effektive Membranfläche Sd = 5,6 cm2
  • Bewegte Masse incl. Luftlast mms = 0,3 g
  • Äquivalentvolumen Vas = 0,01 l
  • Freiluftgesamtgüte Qts = 0,34 (Qms=2,9, Qes=0,38)
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 0,2 mm
  • Einbaudurchmesser d = 70 mm
  • Aussendurchmesser d = 104,2 mm
  • Einbautiefe (nicht eingefräst) t = 33,5 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

ScanSpeak D3404/552000

ScanSpeak D2904/710002

Best.-Nr.: ss-D2904-710002

EUR 266,02 ohne MwSt: € 223.55 / $ 248.14

26 mm Kalottenhochtöner mit Gewebe-Membran.

  • Belastbarkeit (Nenn/Musik) = 90/150 W
  • Frequenzbereich = 1000-30000 Hz
  • Resonanzfrequenz fs = 520 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 94,4 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3 Ohm
  • Kraftfaktor BL = 2,8 N/A
  • Schwingspuleninduktivität L = 0,01 mH
  • Effektive Membranfläche Sd = 7 cm2
  • Bewegte Masse incl. Luftlast mms = 0,4 g
  • Äquivalentvolumen Vas = 0,02 l
  • Freiluftgesamtgüte Qts = 0,44 (Qms=3,5, Qes=0,5)
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 0,2 mm
  • Einbaudurchmesser d = 70 mm
  • Aussendurchmesser d = 104,2 mm
  • Einbautiefe (nicht eingefräst) t = 33,9 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

ScanSpeak D3404/552000
großes Bild aufblenden

ScanSpeak D2904/710003

Best.-Nr.: ss-D2904-710003

EUR 265,14 ohne MwSt: € 222.81 / $ 247.32

26 mm Kalottenhochtöner mit Gewebe-Membran.

  • Belastbarkeit (Nenn/Musik) = 90/150 W
  • Frequenzbereich = 1000-30000 Hz
  • Resonanzfrequenz fs = 520 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 94,4 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3 Ohm
  • Kraftfaktor BL = 2,8 N/A
  • Schwingspuleninduktivität L = 0,01 mH
  • Effektive Membranfläche Sd = 7 cm2
  • Bewegte Masse incl. Luftlast mms = 0,4 g
  • Äquivalentvolumen Vas = 0,02 l
  • Freiluftgesamtgüte Qts = 0,44 (Qms=3,5, Qes=0,5)
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 0,2 mm
  • Einbaudurchmesser d = 70 mm
  • Aussendurchmesser d = 104,2 mm
  • Einbautiefe (nicht eingefräst) t = 33,9 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

ScanSpeak D3404/552000
großes Bild aufblenden

ScanSpeak D2908/714000

Best.-Nr.: ss-D2908-714000

EUR 509,97 ohne MwSt: € 428.55 / $ 475.69

26 mm Kalottenhochtöner mit Berryllium-Membran.

  • Belastbarkeit (Nenn/Musik) = 130/200 W
  • Frequenzbereich = 1000-38000 Hz
  • Resonanzfrequenz fs = 534 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 92 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,7 Ohm
  • Kraftfaktor BL = 3,6 N/A
  • Schwingspuleninduktivität L = 0,02 mH
  • Effektive Membranfläche Sd = 7 cm2
  • Bewegte Masse incl. Luftlast mms = 0,33 g
  • Äquivalentvolumen Vas = 0,02 l
  • Freiluftgesamtgüte Qts = 0,47 (Qms=7,3, Qes=0,5)
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 0,2 mm
  • Einbaudurchmesser d = 90 mm
  • Aussendurchmesser d = 120 mm
  • Einbautiefe (nicht eingefräst) t = 34,2 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

ScanSpeak D3404/552000
großes Bild aufblenden

ScanSpeak D2905/990000

Best.-Nr.: ss-D2905-9900

EUR 228,84 ohne MwSt: € 192.30 / $ 213.46

28 mm Kalottenhochtöner mit Gewebe-Membran.

  • Belastbarkeit (Nenn/Musik) = 225/430 W
  • Frequenzbereich = 900-30000 Hz
  • Resonanzfrequenz fs = 500 Hz
  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 91 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 4,7 Ohm
  • Kraftfaktor BL = 3,5 N/A
  • Schwingspuleninduktivität L = 0,01 mH
  • Effektive Membranfläche Sd = 8,5 cm2
  • Bewegte Masse incl. Luftlast mms = 0,45 g
  • Äquivalentvolumen Vas = 0,02 l
  • Freiluftgesamtgüte Qts = 0,63 (Qms=4,83, Qes=0,72)
  • Durchmesser der Schwingspule = 28 mm
  • Lineare Auslenkung xlin = +/- 0,4 mm
  • Einbaudurchmesser d = 95 mm
  • Aussendurchmesser d = 130 mm
  • Einbautiefe (nicht eingefräst) t = 54,2 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden




Classic

ScanSpeak D3404/552000
großes Bild aufblenden

ScanSpeak D2008/8511

Best.-Nr.: ss-D2008-8511

EUR 72,02 ohne MwSt: € 60.52 / $ 67.18

19,4 mm Kalottenhochtöner mit Gewebe-Membran.

  • Belastbarkeit (Nenn/Musik) = 90/150 W
  • Frequenzbereich = 1500-21000 Hz
  • Resonanzfrequenz fs = 650 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 89 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,7 Ohm
  • Kraftfaktor BL = 2,4 N/A
  • Schwingspuleninduktivität L = 0,08 mH
  • Effektive Membranfläche Sd = 3,8 cm2
  • Bewegte Masse incl. Luftlast mms = 0,2 g
  • Äquivalentvolumen Vas = 0,01 l
  • Freiluftgesamtgüte Qts = 0,57 (Qms=1,9, Qes=0,81)
  • Durchmesser der Schwingspule = 19,4 mm
  • Lineare Auslenkung xlin = +/- 0,8 mm
  • Einbaudurchmesser d = 69 mm
  • Aussendurchmesser d = 92 mm
  • Einbautiefe (nicht eingefräst) t = 41,1 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

ScanSpeak D3404/552000
großes Bild aufblenden

ScanSpeak D2008/8512

Best.-Nr.: ss-D2008-8512

EUR 72,05 ohne MwSt: € 60.55 / $ 67.21

19 mm Kalottenhochtöner mit Gewebe-Membran. Zur Kühlung und leichten Bedämpfung enthält sein Luftspalt dünnflüssiges Ferrofluid.

  • Belastbarkeit (Nenn/Musik) = 90/150 W
  • Frequenzbereich = 1500-21000 Hz
  • Resonanzfrequenz fs = 800 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 88 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,7 Ohm
  • Kraftfaktor BL = 2,4 N/A
  • Schwingspuleninduktivität L = 0,08 mH
  • Effektive Membranfläche Sd = 3,8 cm2
  • Bewegte Masse incl. Luftlast mms = 0,25 g
  • Äquivalentvolumen Vas = 0,01 l
  • Freiluftgesamtgüte Qts = 0,62 (Qms=1,26, Qes=1,24)
  • Durchmesser der Schwingspule = 19 mm
  • Lineare Auslenkung xlin = +/- 0,7 mm
  • Einbaudurchmesser d = 69 mm
  • Aussendurchmesser d = 92 mm
  • Einbautiefe (nicht eingefräst) t = 41,1 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

ScanSpeak D3404/552000
großes Bild aufblenden

ScanSpeak D2010/8511

Best.-Nr.: ss-D2010-8511

EUR 72,13 ohne MwSt: € 60.61 / $ 67.28

19,4 mm Kalottenhochtöner mit Gewebe-Membran.

  • Belastbarkeit (Nenn/Musik) = 90/150 W
  • Frequenzbereich = 1500-21000 Hz
  • Resonanzfrequenz fs = 650 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 89 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,7 Ohm
  • Kraftfaktor BL = 2,4 N/A
  • Schwingspuleninduktivität L = 0,08 mH
  • Effektive Membranfläche Sd = 3,8 cm2
  • Bewegte Masse incl. Luftlast mms = 0,2 g
  • Äquivalentvolumen Vas = 0,01 l
  • Freiluftgesamtgüte Qts = 0,57 (Qms=1,9, Qes=0,81)
  • Durchmesser der Schwingspule = 19,4 mm
  • Lineare Auslenkung xlin = +/- 0,8 mm
  • Einbaudurchmesser d = 69 mm
  • Aussendurchmesser d = 98 mm
  • Einbautiefe (nicht eingefräst) t = 46 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

ScanSpeak D3404/552000
großes Bild aufblenden

ScanSpeak D2010/8513

Best.-Nr.: ss-D2010-8513

EUR 79,03 ohne MwSt: € 66.41 / $ 73.72

19 mm Kalottenhochtöner mit Gewebe-Membran. Zur Kühlung und leichten Bedämpfung enthält sein Luftspalt dünnflüssiges Ferrofluid.

  • Belastbarkeit (Nenn/Musik) = 90/150 W
  • Frequenzbereich = 4000-20000 Hz
  • Resonanzfrequenz fs = 800 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 88 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,7 Ohm
  • Kraftfaktor BL = 2,4 N/A
  • Schwingspuleninduktivität L = 0,08 mH
  • Effektive Membranfläche Sd = 3,8 cm2
  • Bewegte Masse incl. Luftlast mms = 0,25 g
  • Äquivalentvolumen Vas = 0,01 l
  • Freiluftgesamtgüte Qts = 0,62 (Qms=1,26, Qes=1,24)
  • Durchmesser der Schwingspule = 19 mm
  • Lineare Auslenkung xlin = +/- 0,7 mm
  • Einbaudurchmesser d = 69 mm
  • Aussendurchmesser d = 98 mm
  • Einbautiefe (nicht eingefräst) t = 46 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

ScanSpeak D3404/552000
großes Bild aufblenden

ScanSpeak D2904/980000

Best.-Nr.: ss-D2904-9800

EUR 199,85 ohne MwSt: € 167.94 / $ 186.41

28 mm Kalottenhochtöner mit Aluminium-Membran.

  • Belastbarkeit (Nenn/Musik) = 160 W
  • Frequenzbereich = 1000-22000 Hz
  • Resonanzfrequenz fs = 500 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 88 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,5 Ohm
  • Kraftfaktor BL = 2,8 N/A
  • Schwingspuleninduktivität L = 0,01 mH
  • Effektive Membranfläche Sd = 8,5 cm2
  • Bewegte Masse incl. Luftlast mms = 0,6 g
  • Äquivalentvolumen Vas = 0,02 l
  • Freiluftgesamtgüte Qts = 0,66 (Qms=3,09, Qes=0,84)
  • Durchmesser der Schwingspule = 28 mm
  • Lineare Auslenkung xlin = +/- 0,1 mm
  • Einbaudurchmesser d = 73,5 mm
  • Aussendurchmesser d = 104,3 mm
  • Einbautiefe (nicht eingefräst) t = 46 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

ScanSpeak D3404/552000
großes Bild aufblenden

ScanSpeak D2905/930000

Best.-Nr.: ss-D2905-9300

EUR 114,97 ohne MwSt: € 96.61 / $ 107.24

28 mm Kalottenhochtöner mit Gewebe-Membran. Zur Kühlung und leichten Bedämpfung enthält sein Luftspalt dünnflüssiges Ferrofluid.

  • Belastbarkeit (Nenn/Musik) = 150/460 W
  • Frequenzbereich = 1000-33000 Hz
  • Resonanzfrequenz fs = 650 Hz
  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 90 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 4,7 Ohm
  • Kraftfaktor BL = 3,5 N/A
  • Schwingspuleninduktivität L = 0,07 mH
  • Effektive Membranfläche Sd = 8,5 cm2
  • Bewegte Masse incl. Luftlast mms = 0,45 g
  • Äquivalentvolumen Vas = 0,01 l
  • Freiluftgesamtgüte Qts = 0,41 (Qms=0,94, Qes=0,72)
  • Durchmesser der Schwingspule = 28 mm
  • Lineare Auslenkung xlin = +/- 0,4 mm
  • Einbaudurchmesser d = 73,5 mm
  • Aussendurchmesser d = 104,5 mm
  • Einbautiefe (nicht eingefräst) t = 43 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

ScanSpeak D3404/552000
großes Bild aufblenden

ScanSpeak D2905/950000

Best.-Nr.: ss-D2905-9500

EUR 132,46 ohne MwSt: € 111.31 / $ 123.56

28 mm Kalottenhochtöner mit Gewebe-Membran. Zur Kühlung und leichten Bedämpfung enthält sein Luftspalt dünnflüssiges Ferrofluid.

  • Belastbarkeit (Nenn/Musik) = 150/460 W
  • Frequenzbereich = 1500-28000 Hz
  • Resonanzfrequenz fs = 550 Hz
  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 90 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 4,7 Ohm
  • Kraftfaktor BL = 3,5 N/A
  • Schwingspuleninduktivität L = 0,07 mH
  • Effektive Membranfläche Sd = 8,5 cm2
  • Bewegte Masse incl. Luftlast mms = 0,45 g
  • Äquivalentvolumen Vas = 0,02 l
  • Freiluftgesamtgüte Qts = 0,38 (Qms=1,04, Qes=0,6)
  • Durchmesser der Schwingspule = 28 mm
  • Lineare Auslenkung xlin = +/- 0,4 mm
  • Einbaudurchmesser d = 73,5 mm
  • Aussendurchmesser d = 104,3 mm
  • Einbautiefe (nicht eingefräst) t = 44 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

ScanSpeak D3404/552000
großes Bild aufblenden

ScanSpeak D2905/970000

Best.-Nr.: ss-D2905-9700

EUR 168,42 ohne MwSt: € 141.53 / $ 157.10

28 mm Kalottenhochtöner mit Gewebe-Membran.

  • Belastbarkeit (Nenn/Musik) = 225/460 W
  • Frequenzbereich = 1000-28000 Hz
  • Resonanzfrequenz fs = 500 Hz
  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 89,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 4,7 Ohm
  • Kraftfaktor BL = 3,5 N/A
  • Schwingspuleninduktivität L = 0,01 mH
  • Effektive Membranfläche Sd = 8,5 cm2
  • Bewegte Masse incl. Luftlast mms = 0,45 g
  • Äquivalentvolumen Vas = 0,02 l
  • Freiluftgesamtgüte Qts = 0,47 (Qms=3,45, Qes=0,54)
  • Durchmesser der Schwingspule = 28 mm
  • Lineare Auslenkung xlin = +/- 0,4 mm
  • Einbaudurchmesser d = 73,5 mm
  • Aussendurchmesser d = 104,3 mm
  • Einbautiefe (nicht eingefräst) t = 44 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

ScanSpeak D3404/552000
großes Bild aufblenden

ScanSpeak D3806/820000

Best.-Nr.: ss-D3806-8200

EUR 181,20 ohne MwSt: € 152.27 / $ 169.02

38 mm Kalottenhochtöner mit Gewebe-Membran.

  • Belastbarkeit (Nenn/Musik) = 100 W
  • Frequenzbereich = 1000-13,5000 Hz
  • Resonanzfrequenz fs = 450 Hz
  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 89 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,7 Ohm
  • Kraftfaktor BL = 3,6 N/A
  • Schwingspuleninduktivität L = 0,04 mH
  • Effektive Membranfläche Sd = 14 cm2
  • Bewegte Masse incl. Luftlast mms = 0,9 g
  • Äquivalentvolumen Vas = 0,04 l
  • Freiluftgesamtgüte Qts = 0,48 (Qms=0,93, Qes=1)
  • Durchmesser der Schwingspule = 38 mm
  • Lineare Auslenkung xlin = +/- 0,4 mm
  • Einbaudurchmesser d = 97 mm
  • Aussendurchmesser d = 125 mm
  • Einbautiefe (nicht eingefräst) t = 49 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden




Discovery

ScanSpeak D3404/552000
großes Bild aufblenden

ScanSpeak D2604/830000

Best.-Nr.: ss-D2604-830000

EUR 39,00 ohne MwSt: € 32.77 / $ 36.38

26 mm Kalottenhochtöner mit Gewebe-Membran.

  • Belastbarkeit (Nenn/Musik) = 100 W
  • Frequenzbereich = 1000-24000 Hz
  • Resonanzfrequenz fs = 630 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 92,1 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 2,8 Ohm
  • Kraftfaktor BL = 2,2 N/A
  • Schwingspuleninduktivität L = 0,04 mH
  • Effektive Membranfläche Sd = 8 cm2
  • Bewegte Masse incl. Luftlast mms = 0,42 g
  • Äquivalentvolumen Vas = 0,01 l
  • Freiluftgesamtgüte Qts = 0,79 (Qms=3,46, Qes=1,02)
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 0,3 mm
  • Einbaudurchmesser d = 72 mm
  • Aussendurchmesser d = 104 mm
  • Einbautiefe (nicht eingefräst) t = 32,9 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

ScanSpeak D3404/552000
großes Bild aufblenden

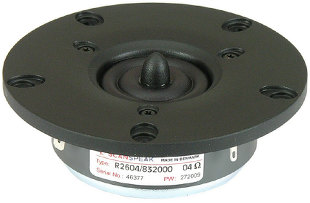

ScanSpeak R2604/832000

Best.-Nr.: ss-R2604-832000

EUR 52,00 ohne MwSt: € 43.70 / $ 48.50

26 mm Hochtöner mit Gewebe-Membran.

  • Belastbarkeit (Nenn/Musik) = 100 W
  • Frequenzbereich = 1000-38000 Hz
  • Resonanzfrequenz fs = 500 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 90 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 2,9 Ohm
  • Kraftfaktor BL = 2,3 N/A
  • Schwingspuleninduktivität L = 0,02 mH
  • Effektive Membranfläche Sd = 5,4 cm2
  • Bewegte Masse incl. Luftlast mms = 0,3 g
  • Äquivalentvolumen Vas = 0,01 l
  • Freiluftgesamtgüte Qts = 0,44 (Qms=2,77, Qes=0,52)
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 0,2 mm
  • Einbaudurchmesser d = 72 mm
  • Aussendurchmesser d = 104 mm
  • Einbautiefe (nicht eingefräst) t = 44,8 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

ScanSpeak D3404/552000
großes Bild aufblenden

ScanSpeak D2604/833000

Best.-Nr.: ss-D2604-833000

EUR 49,00 ohne MwSt: € 41.18 / $ 45.71

26 mm Kalottenhochtöner mit Gewebe-Membran.

  • Belastbarkeit (Nenn/Musik) = 100 W
  • Frequenzbereich = 1000-30000 Hz
  • Resonanzfrequenz fs = 475 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 93 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 2,8 Ohm
  • Kraftfaktor BL = 2,2 N/A
  • Schwingspuleninduktivität L = 0,04 mH
  • Effektive Membranfläche Sd = 8 cm2
  • Bewegte Masse incl. Luftlast mms = 0,42 g
  • Äquivalentvolumen Vas = 0,02 l
  • Freiluftgesamtgüte Qts = 0,56 (Qms=2,55, Qes=0,71)
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 0,3 mm
  • Einbaudurchmesser d = 72 mm
  • Aussendurchmesser d = 104 mm
  • Einbautiefe (nicht eingefräst) t = 60,2 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

ScanSpeak D3404/552000
großes Bild aufblenden

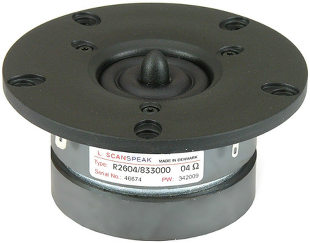

ScanSpeak R2604/833000

Best.-Nr.: ss-R2604-833000

EUR 60,00 ohne MwSt: € 50.42 / $ 55.97

26 mm Hochtöner mit Gewebe-Membran.

  • Belastbarkeit (Nenn/Musik) = 100 W
  • Frequenzbereich = 1000-38000 Hz
  • Resonanzfrequenz fs = 440 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 92 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 2,9 Ohm
  • Kraftfaktor BL = 2,3 N/A
  • Schwingspuleninduktivität L = 0,02 mH
  • Effektive Membranfläche Sd = 5,4 cm2
  • Bewegte Masse incl. Luftlast mms = 0,3 g
  • Äquivalentvolumen Vas = 0,02 l
  • Freiluftgesamtgüte Qts = 0,38 (Qms=2,18, Qes=0,46)
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 0,2 mm
  • Einbaudurchmesser d = 72 mm
  • Aussendurchmesser d = 104 mm
  • Einbautiefe (nicht eingefräst) t = 60,1 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

ScanSpeak D3404/552000
großes Bild aufblenden

ScanSpeak D2606/920000

Best.-Nr.: ss-D2606-920000

EUR 35,00 ohne MwSt: € 29.41 / $ 32.65

26 mm Kalottenhochtöner mit Gewebe-Membran.

  • Belastbarkeit (Nenn/Musik) = 100/200 W
  • Frequenzbereich = 1000-22000 Hz
  • Resonanzfrequenz fs = 1100 Hz
  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 91,4 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 4,6 Ohm
  • Kraftfaktor BL = 2,7 N/A
  • Schwingspuleninduktivität L = 0,04 mH
  • Effektive Membranfläche Sd = 7,1 cm2
  • Bewegte Masse incl. Luftlast mms = 0,3 g
  • Äquivalentvolumen Vas = 0,01 l
  • Freiluftgesamtgüte Qts = 0,84 (Qms=2,36, Qes=1,31)
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 0,2 mm
  • Einbaudurchmesser d = 72 mm
  • Aussendurchmesser d = 104 mm
  • Einbautiefe (nicht eingefräst) t = 31,3 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

ScanSpeak D3404/552000
großes Bild aufblenden

ScanSpeak D2606/922000

Best.-Nr.: ss-D2606-922000

EUR 49,00 ohne MwSt: € 41.18 / $ 45.71

26 mm Kalottenhochtöner mit Gewebe-Membran.

  • Belastbarkeit (Nenn/Musik) = 100/225 W
  • Frequenzbereich = 1000-21000 Hz
  • Resonanzfrequenz fs = 850 Hz
  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 91,4 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 4,6 Ohm
  • Kraftfaktor BL = 2,8 N/A
  • Schwingspuleninduktivität L = 0,04 mH
  • Effektive Membranfläche Sd = 7,1 cm2
  • Bewegte Masse incl. Luftlast mms = 0,33 g
  • Äquivalentvolumen Vas = 0,01 l
  • Freiluftgesamtgüte Qts = 0,57 (Qms=1,22, Qes=1,07)
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 0,2 mm
  • Einbaudurchmesser d = 72 mm
  • Aussendurchmesser d = 104 mm
  • Einbautiefe (nicht eingefräst) t = 43,1 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

ScanSpeak D3404/552000
großes Bild aufblenden

ScanSpeak D2608/913000

Best.-Nr.: ss-D2608-913000

EUR 78,00 ohne MwSt: € 65.55 / $ 72.76

26 mm Kalottenhochtöner mit Gewebe-Membran.

  • Belastbarkeit (Nenn/Musik) = 80/400 W
  • Frequenzbereich = 1300-22000 Hz
  • Resonanzfrequenz fs = 700 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 91,3 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,6 Ohm
  • Kraftfaktor BL = 2,6 N/A
  • Schwingspuleninduktivität L = 0,04 mH
  • Effektive Membranfläche Sd = 7 cm2
  • Bewegte Masse incl. Luftlast mms = 0,18 g
  • Äquivalentvolumen Vas = 0,02 l
  • Freiluftgesamtgüte Qts = 0,29 (Qms=0,51, Qes=0,65)
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 0,5 mm
  • Einbaudurchmesser d = 72 mm
  • Aussendurchmesser d = 104 mm
  • Einbautiefe (nicht eingefräst) t = 36,9 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

ASE   Hochtöner   Breitbänder   Mitteltöner   Tieftöner   Subwoofer   Car-HiFi   Auslauftypen
Illuminator   Revelator   Classic   Discovery
Die Gehäuseberechnungen werden mit der Berücksichtigung von 0,3 Ohm Zuleitungswiderstand durchgeführt. Dazu werden, wenn wir keine aktuelleren Lautsprecherdaten haben oder kennen, die des Herstellers zugrunde gelegt.

Bitte beachten Sie: der auf einer Normschallwand gemessene Frequenzgang sagt über die Grenzfrequenz im Gehäuse wenig aus! Deswegen geben wir Ihnen meist in 2 Beispielen Dimensionierungshinweise mit der Angabe wie tief der Lautsprecher kommt.

zurück zur Startseite

© Copyright 2015 Iris Strassacker; All rights reserved. - Irrtum vorbehalten
