Audiomatica

Clio Pocket

Clio Pocket 2.0 ist ein kleines, professionelles und portables Messsystem von Audiomatica.

Alle benötigten Kabel und auch ein Messmikrofon sind im Lieferumfang enthalten. Die Software ist für Windows Computer und Macintosh OSX Computer geeignet.

Als Schnittstelle zum Computer wird ein USB 2.0 Standard verwendet. Die Stromversorgung von Clio Pocket ist über den USB-Anschluss gewährleistet. Somit ist das System für mobile Einsätze prädestiniert.

Die Hardware CP-01 ist in einem stabilen Aluminiumgehäuse untergebracht und die Komponenten sind klein, leicht und robust.

Das Clio Pocket System wird in einem kleinen Kunststoffkoffer geliefert. In dem Koffer finden Sie:

• 1 x Clio Pocket CP-01 Audio Interface
• 1 x Clio Pocket Software für Windows und Macintosh
• 1 x Clio Mikrofon MIC-02
• 1 x USB 2.0 Kabel
• 1 x Cinch-Kabel für Mikrofon 2,7 m
• 1 x Kabel für Impedanz Messungen Cinch auf zwei Krokodilklemmen

Die Log Chirp Analyse

• General purpose system response analyzer in the audio band Amplitude, frequency and time calibrated response
• Chirp length: 16384, 65536 points
• Impulslänge: 1,36 s bis 170 ms
• Frequenzband: 10 Hz bis 45 kHz
• Frequenz Darstellung in: dBV, dBu, dBRel, dBSPL
• Impedanz Darstellung in: Ohm
• Frequenz und Zeit simultaneous display, analysis and post-processing
• Frequenz Glättung: 1/48 to 1 fraction of octave
• Phase response: Normal, Minimum and Excess
• Auto-Capture Delay with manual interactive fine-tuning
• Group Delay response (Normal, Minimum and Excess)
• Time Impulse response
• Step response
• Schroeder impulse decay
• Energy Time Curve
• Klirrfaktormessung (ab Version 2.0)
• Quasi-Anechoic acoustic response with time window selection
• Zeitfenster: Rectangular or Auto-Half Hann tuned to impulse max
• Continuous loop measurements für einfache interactive Anpassung von Systemen
• AutoStore to Overlay function zum Betrachten von bis zu 10 Kurven in einem Fenster
• Math processing: Add file
• Math processing: Divide by file
• Math processing: Merge High and Low frequency response
• Math processing: dB Shift
• Math processing: MIB (Microphone In the Box) technique
• Save Impulse time data to wav file
• Export: ASCII Datei oder Clipboard für den Import in eine Simulations-Software

Der Generator

• 24 Bit Sigma-Delta D/A Wandler
• Frequenzband: von 1 Hz bis 45 kHz
• Frequenzgenauigkeit: besser als 0,01 %
• Frequenzauflösung: 0,01 Hz
• ausgangswiderstand: 150 Ohm
• maximales Ausgangslevel (Sine): 13 dBu (3,46 Vrms)
• Dämpfung: 0,1 dB Schritte bis Stumm
• THD + Noise (Sine): 0,008 %

Der AC Analyzer

• 24 Bit Sigma-Delta A/D Wandler
• Eingang: +40 ÷ -40 dBV
• Max input acceptance: +40 dBV (283 Vpp)
• Eingangswiderstand: 64 kOhm (5,6 kOhm mic)
• Phantomspannung: 8,2 V

Der DC Analyzer

• 12 Bit A/D Wandler
• Eingang: ± 6,5 V

Weitere Details

• Sampling Frequenz: 48 kHz und 96 kHz
• Anschlüsse Analog: Cinch Ein- und Ausgang
• Verbindung zum PC bzw. Mac: USB 2.0
• Stromversorgung: über USB (480 mA)
• Abmessung H x B x T: 2,5 x 12 x 9 cm
• Gewicht: 0,3 kg

Das Mikrofon MIC-02

• Typ: Elektret-Kondensatormikrofon
• Genauigkeit: ±1 dB 20 Hz-10 kHz, ±2 dB 10÷20 kHz
• Abmessungen: 8 mm Durchmesser, 12 cm Länge

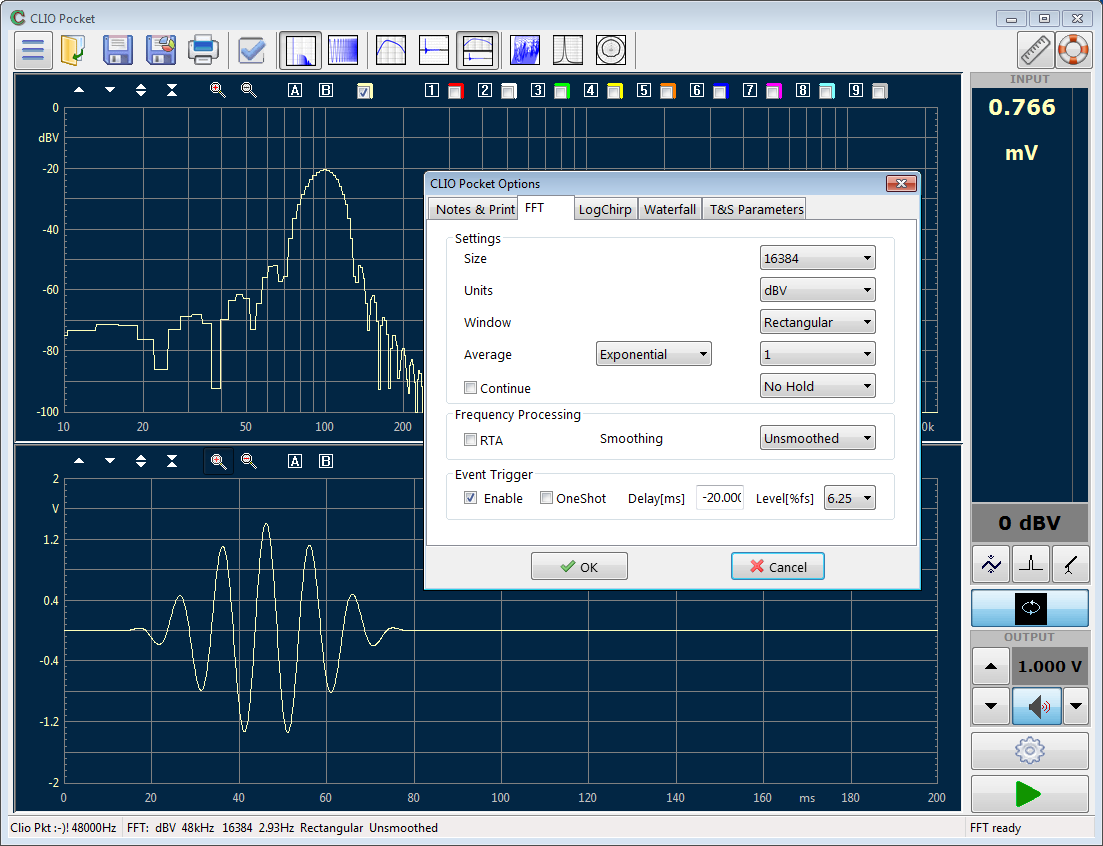

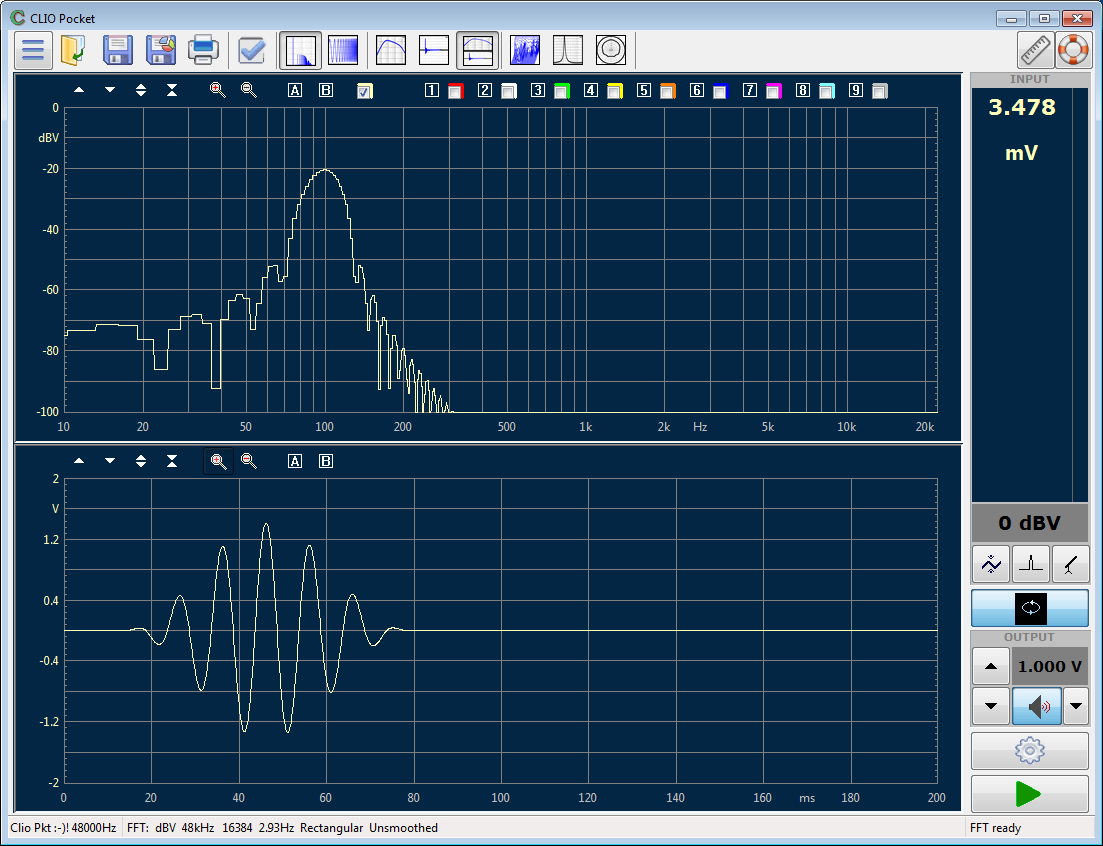

Die Software

Clio Pocket enthält ein neues Software-Interface, das sich leicht handhaben lässt:

Folgende Funktionalitäten hat die Software

• Selbstcalibrierung der Clio CP-01 Hardware
• Impulsantwortanalyse mit dem LogChirp Stimulus (Anregung): Mögliche Anwendungen sind reflexionsarme Frequenzgangmessungen von Schallköpfen, Impedanzmessungen, Verzerrungsmessungen usw.
• FFT-Analyse mit leistungsfähigen Triggerfunktionen
• RLC-Analysator mit Komponentenauswahlfunktionen
• Thiele und Small Parameter Berechnung mit Rdc Messwert
• Wasserfall CSD und Cycle Wavelet Analyse

CLIO Pocket ist eine 32Bit-Anwendung und ist daher nicht kompatibel zu MacOS 10.15 Catalina.

Preis pro Set   (Art.-Nr. clio-pocket-20) EUR 669,00 ohne MwSt: € 562.18 / $ 680.24

zu Clio-Pocket V2 gibt es nachfolgende Unterlagen zum Herunterladen:
- PDF-Handbuch zu Clio-Pocket V2
- PDF-Broschüre Clio-Pocket V2

Mikrofonstativ für Clio Pocket

• Weltweit bewährtes Standardmodell
• mit Schwenkarm
• Stativfüße umklappbar
• breite Fußkonstruktion
• Schwarz
• Höhe: 89-160 cm
• Schwenkarmlänge: 84 cm
• Gewicht: 3,2 kg

Preis pro Stück (Art.-Nr. ah-M21020B) EUR 58,10 ohne MwSt: € 48.82 / $ 59.08

Mikrofonklammer für Clio Pocket

• Ausführung: 3/8" und 5/8"
• Besonderheit: elastische Mikrofonaufnahme
• EAN: 4016842816873
• Gewicht: 0,03 kg
• Gewindeanschluss: 3/8" und 5/8"
• Material: Kunststoff
• Mikrofonaufnahme: Ø 17-22 mm

Preis pro Stück (Art.-Nr. KuM-85035-000-55) EUR 3,90 ohne MwSt: € 3.28 / $ 3.97
