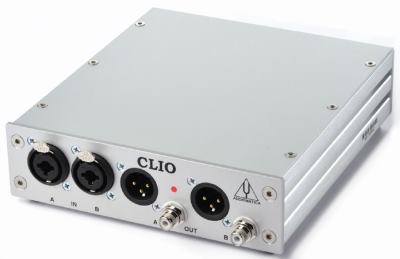

Audiomatica Clio 12 und Systemübersicht

Clio 12 hat ein USB 2-Interface mit 24 bit bei 192kHz Abtastrate.

CLIO Techniken beim Messen

Viele Messtechniken sind in Clio enthalten; die meisten unserer Kunden verwenden davon nur einen kleinen Teil; beispielsweise zur Systemidentifikation

3 Techniken helfen bei der Systemanalyse:

Die meisten Messsysteme nutzen nur eine Anregung der Messtrecke; bei Clio kann man verschiedene wählen mit denen man die physikalischen Größen: Frequenzgang, Impedanz oder andere Parammeter aus verschiedenen Gesichtspunkten messen kann.

Der Vorteil: Man kann auf verschiedene Arten messen und dann die Ergebnisse vergleichen und somit die Messung plausibilisieren. Bei jedem frisch aufgebauten Messplatz sollte man immer erst Plausibilitätsmessungen durchführen; so beispielsweise zur Impedanzmessung zuerst die frequenzabhängige Impedanz eines Widerstands. (Ergebnis bei MOX-Widerstand: konstanter Widerstand gemäß Aufschrift, Phasengang: 0 Grad über gesamten Messbereich).

Nachfolgende Messungen werden mit eigenen Masken in Clio durchgeführt:
- Pegelmessung (IEC61672) mit LEQ und Frequenzanalyse
- Linearitäts- und Klirranalyse (also nichtlineare Verzerrungen)
- Interaktive L-C-R Brücke ermöglicht die schnelle Bauteilemessung
- Wow & Flutter-Analyse (im Zeit- und Frequenzbereich)
- Frequenzzähler

Dazu gibt es viele Nachbearbeitungswerkzeuge:
- Thiele & Small Parameter (mit Gewichts- oder Volumenmethode)
- ISO 3382 Akustische Messungen für Räume und zur Beurteilung von Konzertsälen.
- Wasserfallspektren (Zerfallsspektrum) als 3D oder Farbgrafik
- richtungsabhängige Analyse in Farbausdrücken, Circular-Diagrammen or 3D plots.
- Wavelet Analyse

Mit vorangehend beschriebenen Messmethoden und den Nachbehandlungen lassen sich mit dem QC-Paket leistungsfähige Skripte zur Qualitätskontrolle bei Lautsprechersystemen programmieren.

Unterlagen zum Herunterladen zu Clio V12 und den Erweiterungen

Zur Qualitätskontrolle für Firmen:

Das Zubehör:

... und falls Sie keinen Endverstärker haben der Verstärker in QC Box 5 (PDF-Datei)

Preise zu den Komponenten, siehe unsere Preisliste.
