Bliesma

großes Bild aufblenden

großes Bild aufblenden

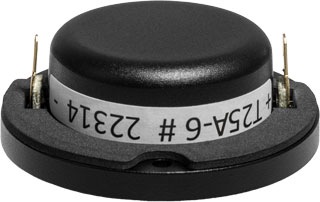

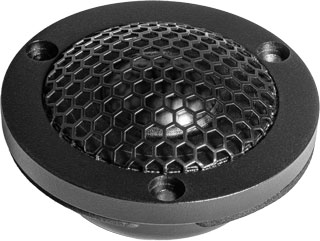

Bliesma T25A-6

Best.-Nr.: bliesma-t25a-6

EUR 172,55 ohne MwSt: € 145.00 / $ 169.65

24 mm Kalottenhochtöner mit Aluminium-Membran.

• Frequenzbereich = 1800-35000 Hz
• Resonanzfrequenz fs = 870 Hz
• Impedanz R = 6 Ohm
• Kennschalldruck SPL = 92 dB (2,83V; 1m)
• Gleichstromwiderstand Re = 5,2 Ohm
• Kraftfaktor BL = 2,6 N/A
• Schwingspuleninduktivität L = 0,008 mH
• Effektive Membranfläche Sd = 5,7 cm²
• Bewegte Masse incl. Luftlast mms = 0,13 g
• Freiluftgesamtgüte Qts = 0,51 (Qms=1,35, Qes=0,82)
• Durchmesser der Schwingspule = 24 mm
• Lineare Auslenkung x_lin = +/- 1 mm
• Einbaudurchmesser d = 48 mm
• Aussendurchmesser d = 68 mm
• Einbautiefe (nicht eingefräst) t = 26 mm

zum PDF-Datenblatt

großes Bild aufblenden

großes Bild aufblenden

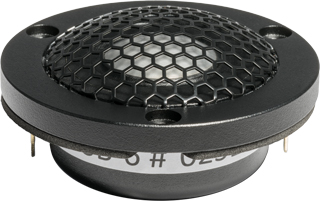

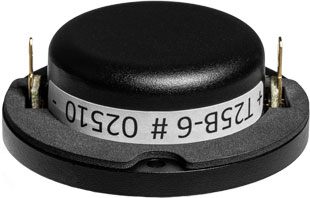

Bliesma T25B-6

Best.-Nr.: bliesma-t25b-6

EUR 374,85 ohne MwSt: € 315.00 / $ 368.55

24 mm Kalottenhochtöner mit Berryllium-Membran.

• Frequenzbereich = 1800-40000 Hz
• Resonanzfrequenz fs = 870 Hz
• Impedanz R = 6 Ohm
• Kennschalldruck SPL = 93 dB (2,83V; 1m)
• Gleichstromwiderstand Re = 5,2 Ohm
• Kraftfaktor BL = 2,6 N/A
• Schwingspuleninduktivität L = 0,008 mH
• Effektive Membranfläche Sd = 5,7 cm²
• Bewegte Masse incl. Luftlast mms = 0,11 g
• Freiluftgesamtgüte Qts = 0,51 (Qms=1,35, Qes=0,82)
• Durchmesser der Schwingspule = 24 mm
• Lineare Auslenkung x_lin = +/- 1 mm
• Einbaudurchmesser d = 48 mm
• Aussendurchmesser d = 68 mm
• Einbautiefe (nicht eingefräst) t = 26 mm

zum PDF-Datenblatt

großes Bild aufblenden

großes Bild aufblenden

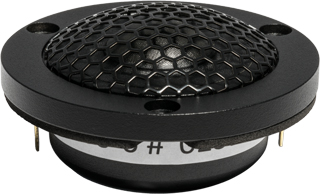

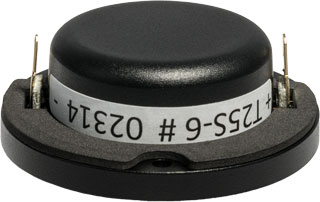

Bliesma T25S-6

Best.-Nr.: bliesma-t25s-6

EUR 172,55 ohne MwSt: € 145.00 / $ 169.65

24 mm Kalottenhochtöner mit Gewebe-Membran.

• Frequenzbereich = 2200-22000 Hz
• Resonanzfrequenz fs = 940 Hz
• Impedanz R = 6 Ohm
• Kennschalldruck SPL = 91 dB (2,83V; 1m)
• Gleichstromwiderstand Re = 5,2 Ohm
• Kraftfaktor BL = 2,6 N/A
• Schwingspuleninduktivität L = 0,008 mH
• Effektive Membranfläche Sd = 5,7 cm²
• Bewegte Masse incl. Luftlast mms = 0,16 g
• Freiluftgesamtgüte Qts = 0,51 (Qms=1,35, Qes=0,82)
• Durchmesser der Schwingspule = 24 mm
• Lineare Auslenkung x_lin = +/- 1 mm
• Einbaudurchmesser d = 48 mm
• Aussendurchmesser d = 68 mm
• Einbautiefe (nicht eingefräst) t = 23 mm

zum PDF-Datenblatt

großes Bild aufblenden

großes Bild aufblenden

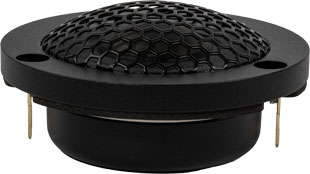

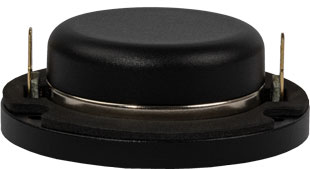

Bliesma T25T-6

Best.-Nr.: bliesma-t25t-6

EUR 289,00 ohne MwSt: € 242.86 / $ 284.14

24 mm Kalottenhochtöner mit TeXtreme-Membran.

• Frequenzbereich = 2200-30000 Hz
• Resonanzfrequenz fs = 940 Hz
• Impedanz R = 6 Ohm
• Kennschalldruck SPL = 91 dB (2,83V; 1m)
• Gleichstromwiderstand Re = 5,2 Ohm
• Kraftfaktor BL = 2,6 N/A
• Schwingspuleninduktivität L = 0,008 mH
• Effektive Membranfläche Sd = 5,7 cm²
• Bewegte Masse incl. Luftlast mms = 0,15 g
• Freiluftgesamtgüte Qts = 0,46 (Qms=1,31, Qes=0,71)
• Durchmesser der Schwingspule = 24 mm
• Lineare Auslenkung x_lin = +/- 1 mm
• Einbaudurchmesser d = 48 mm
• Aussendurchmesser d = 68 mm
• Einbautiefe (nicht eingefräst) t = 23 mm

zum PDF-Datenblatt

großes Bild aufblenden

großes Bild aufblenden

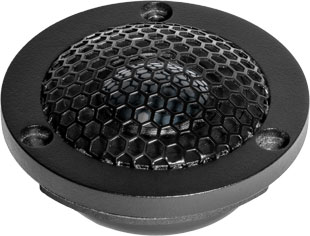

Bliesma T25D-6

Best.-Nr.: bliesma-t25d-6

auf Anfrage

24 mm Kalottenhochtöner mit Diamant-Membran.

• Frequenzbereich = 2200-40000 Hz
• Resonanzfrequenz fs = 870 Hz
• Impedanz R = 6 Ohm
• Kennschalldruck SPL = 91 dB (2,83V; 1m)
• Gleichstromwiderstand Re = 5,2 Ohm
• Kraftfaktor BL = 2,6 N/A
• Schwingspuleninduktivität L = 0,008 mH
• Effektive Membranfläche Sd = 5,7 cm²
• Bewegte Masse incl. Luftlast mms = 0,15 g
• Freiluftgesamtgüte Qts = 0,51 (Qms=1,35, Qes=0,82)
• Durchmesser der Schwingspule = 24 mm
• Lineare Auslenkung x_lin = +/- 1 mm
• Einbaudurchmesser d = 48 mm
• Aussendurchmesser d = 68 mm
• Einbautiefe (nicht eingefräst) t = 23 mm

zum PDF-Datenblatt

großes Bild aufblenden

großes Bild aufblenden

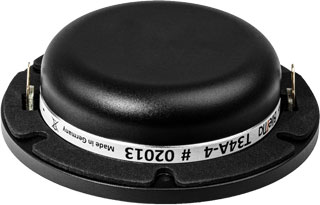

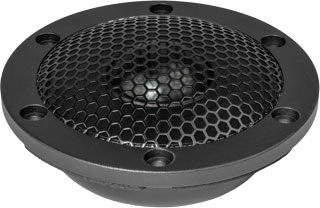

Bliesma T34A-4

Best.-Nr.: bliesma-t34a-4

EUR 341,53 ohne MwSt: € 287.00 / $ 335.79

34 mm Kalottenhochtöner mit Aluminium-Membran.

• Frequenzbereich = 1300-35000 Hz
• Resonanzfrequenz fs = 790 Hz
• Impedanz R = 4 Ohm
• Kennschalldruck SPL = 96 dB (2,83V; 1m)
• Gleichstromwiderstand Re = 3,3 Ohm
• Kraftfaktor BL = 3,5 N/A
• Schwingspuleninduktivität L = 0,008 mH
• Effektive Membranfläche Sd = 10,5 cm²
• Bewegte Masse incl. Luftlast mms = 0,28 g
• Freiluftgesamtgüte Qts = 0,35 (Qms=2,1, Qes=0,42)
• Durchmesser der Schwingspule = 34 mm
• Lineare Auslenkung x_lin = +/- 1,55 mm
• Einbaudurchmesser d = 78 mm
• Aussendurchmesser d = 104 mm
• Einbautiefe (nicht eingefräst) t = 29,5 mm

zum PDF-Datenblatt

großes Bild aufblenden

großes Bild aufblenden

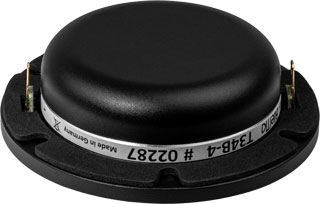

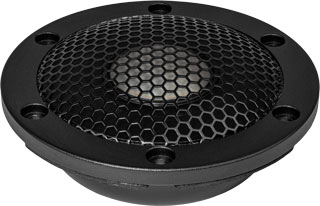

Bliesma T34B-4

Best.-Nr.: bliesma-t34b-4

EUR 566,44 ohne MwSt: € 476.00 / $ 556.92

34 mm Kalottenhochtöner mit Berryllium-Membran.

• Frequenzbereich = 1300-40000 Hz
• Resonanzfrequenz fs = 800 Hz
• Impedanz R = 4 Ohm
• Kennschalldruck SPL = 97,5 dB (2,83V; 1m)
• Gleichstromwiderstand Re = 3,3 Ohm
• Kraftfaktor BL = 3,5 N/A
• Schwingspuleninduktivität L = 0,008 mH
• Effektive Membranfläche Sd = 10,5 cm²
• Bewegte Masse incl. Luftlast mms = 0,26 g
• Freiluftgesamtgüte Qts = 0,35 (Qms=2,1, Qes=0,42)
• Durchmesser der Schwingspule = 34 mm
• Lineare Auslenkung x_lin = +/- 1,55 mm
• Einbaudurchmesser d = 78 mm
• Aussendurchmesser d = 104 mm
• Einbautiefe (nicht eingefräst) t = 29,5 mm

zum PDF-Datenblatt

großes Bild aufblenden

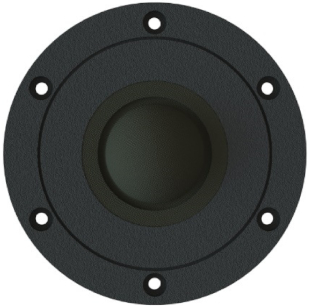

Bliesma T34S-4

Best.-Nr.: bliesma-t34s-4

EUR 341,53 ohne MwSt: € 287.00 / $ 335.79

34 mm Kalottenhochtöner mit Gewebe-Membran.

• Frequenzbereich = 1300-22000 Hz
• Resonanzfrequenz fs = 760 Hz
• Impedanz R = 4 Ohm
• Kennschalldruck SPL = 97 dB (2,83V; 1m)
• Gleichstromwiderstand Re = 3,3 Ohm
• Kraftfaktor BL = 3,5 N/A
• Schwingspuleninduktivität L = 0,008 mH
• Effektive Membranfläche Sd = 10,5 cm²
• Bewegte Masse incl. Luftlast mms = 0,27 g
• Freiluftgesamtgüte Qts = 0,27 (Qms=1,3, Qes=0,34)
• Durchmesser der Schwingspule = 34 mm
• Lineare Auslenkung x_lin = +/- 1,55 mm
• Einbaudurchmesser d = 78 mm
• Aussendurchmesser d = 104 mm
• Einbautiefe (nicht eingefräst) t = 29,5 mm

zum PDF-Datenblatt

großes Bild aufblenden

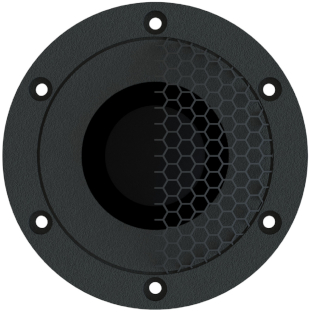

Bliesma T34T-4

Best.-Nr.: bliesma-t34t-4

EUR 464,00 ohne MwSt: € 389.92 / $ 456.20

34 mm Kalottenhochtöner mit TeXtreme-Membran.

• Frequenzbereich = 1300-35000 Hz
• Resonanzfrequenz fs = 770 Hz
• Impedanz R = 4 Ohm
• Kennschalldruck SPL = 96 dB (2,83V; 1m)
• Gleichstromwiderstand Re = 3,3 Ohm
• Kraftfaktor BL = 3,5 N/A
• Schwingspuleninduktivität L = 0,008 mH
• Effektive Membranfläche Sd = 10,5 cm²
• Bewegte Masse incl. Luftlast mms = 0,3 g
• Freiluftgesamtgüte Qts = 0,34 (Qms=1,95, Qes=0,41)
• Durchmesser der Schwingspule = 34 mm
• Lineare Auslenkung x_lin = +/- 1,55 mm
• Einbaudurchmesser d = 78 mm
• Aussendurchmesser d = 104 mm
• Einbautiefe (nicht eingefräst) t = 29,5 mm

zum PDF-Datenblatt

großes Bild aufblenden

großes Bild aufblenden

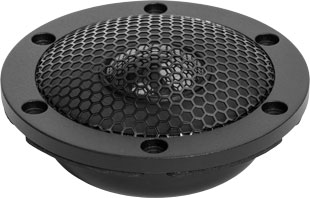

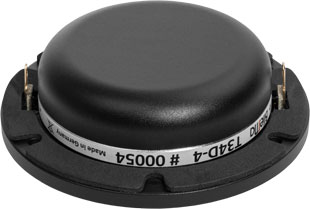

Bliesma T34D-4

Best.-Nr.: bliesma-t34d-4

auf Anfrage

34 mm Kalottenhochtöner mit Diamant-Membran.

• Frequenzbereich = 1300-40000 Hz
• Resonanzfrequenz fs = 710 Hz
• Impedanz R = 4 Ohm
• Kennschalldruck SPL = 96 dB (2,83V; 1m)
• Gleichstromwiderstand Re = 3,3 Ohm
• Kraftfaktor BL = 3,5 N/A
• Schwingspuleninduktivität L = 0,008 mH
• Effektive Membranfläche Sd = 10,5 cm²
• Bewegte Masse incl. Luftlast mms = 0,32 g
• Freiluftgesamtgüte Qts = 0,27 (Qms=1,22, Qes=0,35)
• Durchmesser der Schwingspule = 34 mm
• Lineare Auslenkung x_lin = +/- 1,55 mm
• Einbaudurchmesser d = 78 mm
• Aussendurchmesser d = 104 mm
• Einbautiefe (nicht eingefräst) t = 29,5 mm

zum PDF-Datenblatt

großes Bild aufblenden

großes Bild aufblenden

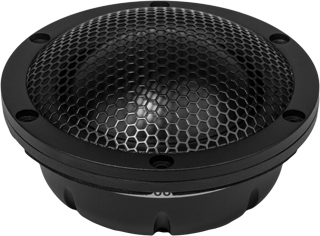

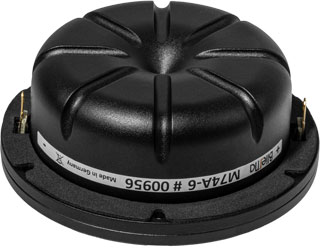

Bliesma M74A-6

Best.-Nr.: bliesma-m74a-6

EUR 419,00 ohne MwSt: € 352.10 / $ 411.96

74 mm Mitteltonkalotte mit Aluminium-Membran.

• Frequenzbereich = 400-6000 Hz
• Resonanzfrequenz fs = 400 Hz
• Impedanz R = 6 Ohm
• Kennschalldruck SPL = 95 dB (2,83V; 1m)
• Gleichstromwiderstand Re = 5,6 Ohm
• Kraftfaktor BL = 6,8 N/A
• Schwingspuleninduktivität L = 0,036 mH
• Effektive Membranfläche Sd = 50,25 cm²
• Bewegte Masse incl. Luftlast mms = 2,3 g
• Freiluftgesamtgüte Qts = 0,67 (Qms=6,4, Qes=0,75)
• Durchmesser der Schwingspule = 74 mm
• Lineare Auslenkung x_lin = +/- 1,2 mm
• Einbaudurchmesser d = 100 mm
• Aussendurchmesser d = 121 mm
• Einbautiefe (nicht eingefräst) t = 45 mm

zum PDF-Datenblatt

großes Bild aufblenden

großes Bild aufblenden

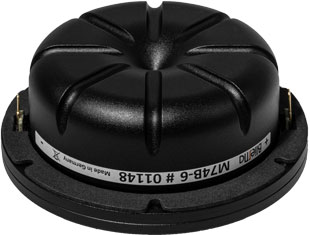

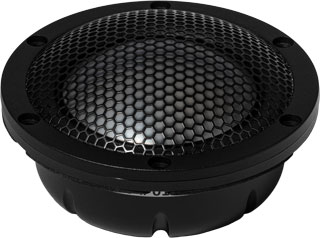

Bliesma M74B-6

Best.-Nr.: bliesma-m74b-6

EUR 1403,01 ohne MwSt: € 1179.00 / $ 1379.43

74 mm Mitteltonkalotte mit Berryllium-Membran.

• Frequenzbereich = 440-8000 Hz
• Resonanzfrequenz fs = 440 Hz
• Impedanz R = 6 Ohm
• Kennschalldruck SPL = 97 dB (2,83V; 1m)
• Gleichstromwiderstand Re = 5,6 Ohm
• Kraftfaktor BL = 6,8 N/A
• Schwingspuleninduktivität L = 0,036 mH
• Effektive Membranfläche Sd = 50,25 cm²
• Bewegte Masse incl. Luftlast mms = 1,8 g
• Freiluftgesamtgüte Qts = 0,84 (Qms=7,6, Qes=0,94)
• Durchmesser der Schwingspule = 74 mm
• Lineare Auslenkung x_lin = +/- 1,2 mm
• Einbaudurchmesser d = 100 mm
• Aussendurchmesser d = 121 mm
• Einbautiefe (nicht eingefräst) t = 45 mm

zum PDF-Datenblatt

großes Bild aufblenden

großes Bild aufblenden

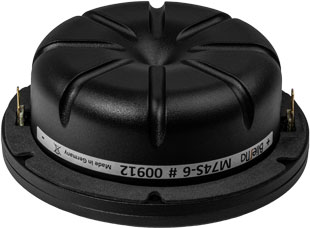

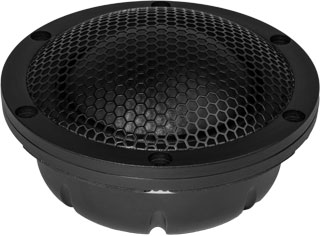

Bliesma M74S-6

Best.-Nr.: bliesma-m74s-6

EUR 419,00 ohne MwSt: € 352.10 / $ 411.96

74 mm Mitteltonkalotte mit Gewebe-Membran.

• Frequenzbereich = 425-4500 Hz
• Resonanzfrequenz fs = 425 Hz
• Impedanz R = 6 Ohm
• Kennschalldruck SPL = 97 dB (2,83V; 1m)
• Gleichstromwiderstand Re = 5,6 Ohm
• Kraftfaktor BL = 6,8 N/A
• Schwingspuleninduktivität L = 0,036 mH
• Effektive Membranfläche Sd = 50,25 cm²
• Bewegte Masse incl. Luftlast mms = 2 g
• Freiluftgesamtgüte Qts = 0,62 (Qms=6,6, Qes=0,68)
• Durchmesser der Schwingspule = 74 mm
• Lineare Auslenkung x_lin = +/- 1,2 mm
• Einbaudurchmesser d = 100 mm
• Aussendurchmesser d = 121 mm
• Einbautiefe (nicht eingefräst) t = 45 mm

zum PDF-Datenblatt

großes Bild aufblenden

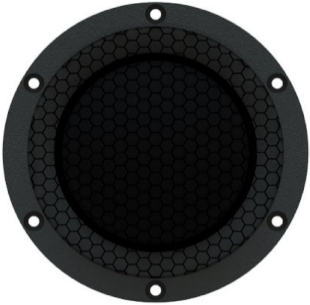

Bliesma M74T-6

Best.-Nr.: bliesma-m74t-6

EUR 593,81 ohne MwSt: € 499.00 / $ 583.83

74 mm Mitteltonkalotte mit TeXtreme-Membran.

• Frequenzbereich = 415-6000 Hz
• Resonanzfrequenz fs = 415 Hz
• Impedanz R = 6 Ohm
• Kennschalldruck SPL = 95,5 dB (2,83V; 1m)
• Gleichstromwiderstand Re = 5,6 Ohm
• Kraftfaktor BL = 6,8 N/A
• Schwingspuleninduktivität L = 0,036 mH
• Effektive Membranfläche Sd = 50,25 cm²
• Bewegte Masse incl. Luftlast mms = 2,1 g
• Freiluftgesamtgüte Qts = 0,6 (Qms=7,8, Qes=0,65)
• Durchmesser der Schwingspule = 74 mm
• Lineare Auslenkung x_lin = +/- 1,2 mm
• Einbaudurchmesser d = 100 mm
• Aussendurchmesser d = 121 mm
• Einbautiefe (nicht eingefräst) t = 45 mm

zum PDF-Datenblatt

großes Bild aufblenden

großes Bild aufblenden

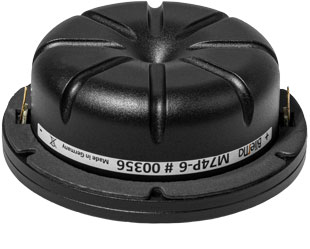

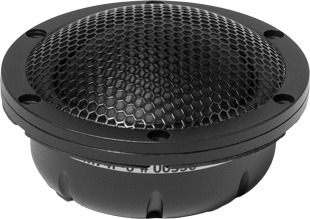

Bliesma M74P-6

Best.-Nr.: bliesma-m74p-6

EUR 419,00 ohne MwSt: € 352.10 / $ 411.96

74 mm Mitteltonkalotte mit Papier-Membran.

• Frequenzbereich = 400-4500 Hz
• Resonanzfrequenz fs = 400 Hz
• Impedanz R = 6 Ohm
• Kennschalldruck SPL = 95 dB (2,83V; 1m)
• Gleichstromwiderstand Re = 5,6 Ohm
• Kraftfaktor BL = 6,8 N/A
• Schwingspuleninduktivität L = 0,036 mH
• Effektive Membranfläche Sd = 50,25 cm²
• Bewegte Masse incl. Luftlast mms = 2,3 g
• Freiluftgesamtgüte Qts = 0,5 (Qms=3, Qes=0,6)
• Durchmesser der Schwingspule = 74 mm
• Lineare Auslenkung x_lin = +/- 1,2 mm
• Einbaudurchmesser d = 100 mm
• Aussendurchmesser d = 121 mm
• Einbautiefe (nicht eingefräst) t = 45 mm

zum PDF-Datenblatt

großes Bild aufblenden

großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 3,4 Liter
ab 173/109 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
10 Liter BR-Box
mit HP70 der Länge 9 cm
ab 96/73 Hz (-3dB/-8dB).

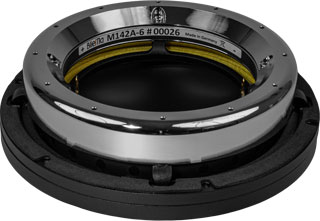

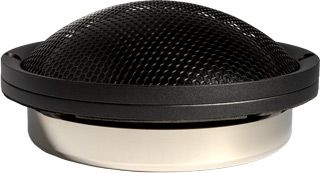

Bliesma M142A-6

Best.-Nr.: bliesma-m142a-6

EUR 1045,00 ohne MwSt: € 878.15 / $ 1027.44

137 mm Mitteltonkalotte mit Aluminium-Membran.

• Frequenzbereich = 180-2800 Hz
• Resonanzfrequenz fs = 65 Hz
• Impedanz R = 6 Ohm
• Kennschalldruck SPL = 94,5 dB (2,83V; 1m)
• Gleichstromwiderstand Re = 5,4 Ohm
• Kraftfaktor BL = 8,8 N/A
• Schwingspuleninduktivität L = 0,03 mH
• Effektive Membranfläche Sd = 180,3 cm²
• Bewegte Masse incl. Luftlast mms = 11 g
• Äquivalentvolumen Vas = 24,6 l
• Freiluftgesamtgüte Qts = 0,3 (Qms=8,3, Qes=0,31)
• Durchmesser der Schwingspule = 137 mm
• Lineare Auslenkung x_lin = +/- 1,85 mm
• Einbaudurchmesser d = 158 mm
• Aussendurchmesser d = 180 mm
• Einbautiefe (nicht eingefräst) t = 47,8 mm

zum PDF-Datenblatt

großes Bild aufblenden

großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 3,6 Liter
ab 162/102 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
11,1 Liter BR-Box
mit HP70 der Länge 9 cm
ab 89/68 Hz (-3dB/-8dB).

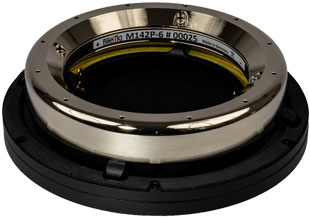

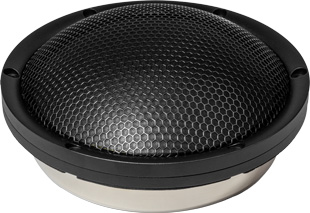

Bliesma M142P-6

Best.-Nr.: bliesma-m142p-6

EUR 1045,00 ohne MwSt: € 878.15 / $ 1027.44

137 mm Mitteltonkalotte mit Papier-Membran.

• Frequenzbereich = 180-2200 Hz
• Resonanzfrequenz fs = 63 Hz
• Impedanz R = 6 Ohm
• Kennschalldruck SPL = 94 dB (2,83V; 1m)
• Gleichstromwiderstand Re = 5,4 Ohm
• Kraftfaktor BL = 8,8 N/A
• Schwingspuleninduktivität L = 0,03 mH
• Effektive Membranfläche Sd = 180,3 cm²
• Bewegte Masse incl. Luftlast mms = 11,7 g
• Äquivalentvolumen Vas = 24,6 l
• Freiluftgesamtgüte Qts = 0,31 (Qms=7,3, Qes=0,32)
• Durchmesser der Schwingspule = 137 mm
• Lineare Auslenkung x_lin = +/- 1,85 mm
• Einbaudurchmesser d = 158 mm
• Aussendurchmesser d = 180 mm
• Einbautiefe (nicht eingefräst) t = 47,8 mm

zum PDF-Datenblatt

großes Bild aufblenden

großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 3,4 Liter
ab 175/111 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
10 Liter BR-Box
mit HP70 der Länge 9 cm
ab 97/74 Hz (-3dB/-8dB).

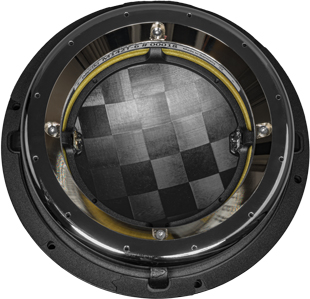

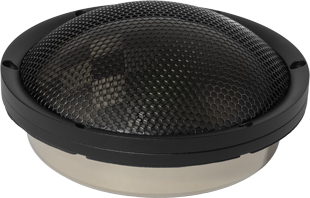

Bliesma M142T-6

Best.-Nr.: bliesma-m142t-6

EUR 1249,50 ohne MwSt: € 1050.00 / $ 1228.50

137 mm Mitteltonkalotte mit TeXtreme-Membran.

• Frequenzbereich = 180-2800 Hz
• Resonanzfrequenz fs = 66 Hz
• Impedanz R = 6 Ohm
• Kennschalldruck SPL = 94,5 dB (2,83V; 1m)
• Gleichstromwiderstand Re = 5,4 Ohm
• Kraftfaktor BL = 8,8 N/A
• Schwingspuleninduktivität L = 0,03 mH
• Effektive Membranfläche Sd = 180,3 cm²
• Bewegte Masse incl. Luftlast mms = 10,9 g
• Äquivalentvolumen Vas = 24,6 l
• Freiluftgesamtgüte Qts = 0,3 (Qms=9,2, Qes=0,31)
• Durchmesser der Schwingspule = 137 mm
• Lineare Auslenkung x_lin = +/- 1,85 mm
• Einbaudurchmesser d = 158 mm
• Aussendurchmesser d = 180 mm
• Einbautiefe (nicht eingefräst) t = 47,8 mm

zum PDF-Datenblatt

großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 10,5 Liter
ab 65/41 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
39 Liter BR-Box
mit HP70 der Länge 20 cm
ab 33/26 Hz (-3dB/-8dB).

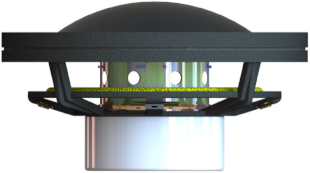

Bliesma W137A-854

Best.-Nr.: bliesma-w137a-854

EUR 506,00 ohne MwSt: € 425.21 / $ 497.50

Tiefmitteltöner mit Aluminium-Membran.

• Frequenzbereich = 31,5-2200 Hz
• Resonanzfrequenz fs = 31,5 Hz
• Impedanz R = 8 Ohm
• Kennschalldruck SPL = 85 dB (2,83V; 1m)
• Gleichstromwiderstand Re = 7,8 Ohm
• Kraftfaktor BL = 10 N/A
• Schwingspuleninduktivität L = 0,13 mH
• Effektive Membranfläche Sd = 175 cm²
• Bewegte Masse incl. Luftlast mms = 27,1 g
• Äquivalentvolumen Vas = 40,9 l
• Freiluftgesamtgüte Qts = 0,39 (Qms=7,12, Qes=0,41)
• Durchmesser der Schwingspule = 64 mm
• Lineare Auslenkung x_lin = +/- 7,5 mm
• Einbaudurchmesser d = 158 mm
• Aussendurchmesser d = 180 mm
• Einbautiefe (nicht eingefräst) t = 81 mm

zum PDF-Datenblatt

großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 18 Liter
ab 54/34 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
71 Liter BR-Box
mit HP70 der Länge 14 cm
ab 26/21 Hz (-3dB/-8dB).

Bliesma W137A-854

Best.-Nr.: bliesma-w137a-854

EUR 506,00 ohne MwSt: € 425.21 / $ 497.50

Tiefmitteltöner mit Aluminium-Membran.

• Frequenzbereich = 31,5-2200 Hz
• Resonanzfrequenz fs = 31,5 Hz
• Impedanz R = 5 Ohm
• Kennschalldruck SPL = 87,5 dB (2,83V; 1m)
• Gleichstromwiderstand Re = 4 Ohm
• Kraftfaktor BL = 6,7 N/A
• Schwingspuleninduktivität L = 0,06 mH
• Effektive Membranfläche Sd = 175 cm²
• Bewegte Masse incl. Luftlast mms = 27,1 g
• Äquivalentvolumen Vas = 40,9 l
• Freiluftgesamtgüte Qts = 0,45 (Qms=7,25, Qes=0,48)
• Durchmesser der Schwingspule = 64 mm
• Lineare Auslenkung x_lin = +/- 7,5 mm
• Einbaudurchmesser d = 158 mm
• Aussendurchmesser d = 180 mm
• Einbautiefe (nicht eingefräst) t = 81 mm

zum PDF-Datenblatt

großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 12 Liter
ab 62/39 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
46 Liter BR-Box
mit HP70 der Länge 18 cm
ab 30/25 Hz (-3dB/-8dB).

Bliesma W137A-854

Best.-Nr.: bliesma-w137a-854

EUR 506,00 ohne MwSt: € 425.21 / $ 497.50

Tiefmitteltöner mit Aluminium-Membran.

• Frequenzbereich = 31,5-2200 Hz
• Resonanzfrequenz fs = 31,5 Hz
• Impedanz R = 4 Ohm
• Kennschalldruck SPL = 88 dB (2,83V; 1m)
• Gleichstromwiderstand Re = 3,4 Ohm
• Kraftfaktor BL = 6,7 N/A
• Schwingspuleninduktivität L = 0,06 mH
• Effektive Membranfläche Sd = 175 cm²
• Bewegte Masse incl. Luftlast mms = 27,1 g
• Äquivalentvolumen Vas = 40,9 l
• Freiluftgesamtgüte Qts = 0,39 (Qms=7,35, Qes=0,41)
• Durchmesser der Schwingspule = 64 mm
• Lineare Auslenkung x_lin = +/- 7,5 mm
• Einbaudurchmesser d = 158 mm
• Aussendurchmesser d = 180 mm
• Einbautiefe (nicht eingefräst) t = 81 mm

zum PDF-Datenblatt

großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 9,9 Liter
ab 67/42 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
36 Liter BR-Box
mit HP70 der Länge 20 cm
ab 34/27 Hz (-3dB/-8dB).

Bliesma W137P-854

Best.-Nr.: bliesma-w137p-854

EUR 506,00 ohne MwSt: € 425.21 / $ 497.50

Tiefmitteltöner mit Papier-Membran.

• Frequenzbereich = 31,5-1800 Hz
• Resonanzfrequenz fs = 31,8 Hz
• Impedanz R = 8 Ohm
• Kennschalldruck SPL = 86 dB (2,83V; 1m)
• Gleichstromwiderstand Re = 7,8 Ohm
• Kraftfaktor BL = 10 N/A
• Schwingspuleninduktivität L = 0,13 mH
• Effektive Membranfläche Sd = 175 cm²
• Bewegte Masse incl. Luftlast mms = 26,2 g
• Äquivalentvolumen Vas = 40,9 l
• Freiluftgesamtgüte Qts = 0,38 (Qms=7,12, Qes=0,4)
• Durchmesser der Schwingspule = 64 mm
• Lineare Auslenkung x_lin = +/- 7,5 mm
• Einbaudurchmesser d = 158 mm
• Aussendurchmesser d = 180 mm
• Einbautiefe (nicht eingefräst) t = 81 mm

zum PDF-Datenblatt

großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 16 Liter
ab 56/35 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
66 Liter BR-Box
mit HP70 der Länge 14 cm
ab 26/22 Hz (-3dB/-8dB).

Bliesma W137P-854

Best.-Nr.: bliesma-w137p-854

EUR 506,00 ohne MwSt: € 425.21 / $ 497.50

Tiefmitteltöner mit Papier-Membran.

• Frequenzbereich = 31,5-1800 Hz
• Resonanzfrequenz fs = 31,8 Hz
• Impedanz R = 5 Ohm
• Kennschalldruck SPL = 88 dB (2,83V; 1m)
• Gleichstromwiderstand Re = 4 Ohm
• Kraftfaktor BL = 6,7 N/A
• Schwingspuleninduktivität L = 0,06 mH
• Effektive Membranfläche Sd = 175 cm²
• Bewegte Masse incl. Luftlast mms = 26,2 g
• Äquivalentvolumen Vas = 40,9 l
• Freiluftgesamtgüte Qts = 0,44 (Qms=7,25, Qes=0,47)
• Durchmesser der Schwingspule = 64 mm
• Lineare Auslenkung x_lin = +/- 7,5 mm
• Einbaudurchmesser d = 158 mm
• Aussendurchmesser d = 180 mm
• Einbautiefe (nicht eingefräst) t = 81 mm

zum PDF-Datenblatt

großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 11,2 Liter
ab 64/40 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
42 Liter BR-Box
mit HP70 der Länge 19 cm
ab 32/26 Hz (-3dB/-8dB).

Bliesma W137P-854

Best.-Nr.: bliesma-w137p-854

EUR 506,00 ohne MwSt: € 425.21 / $ 497.50

Tiefmitteltöner mit Papier-Membran.

• Frequenzbereich = 31,5-1800 Hz
• Resonanzfrequenz fs = 31,8 Hz
• Impedanz R = 4 Ohm
• Kennschalldruck SPL = 88 dB (2,83V; 1m)
• Gleichstromwiderstand Re = 3,4 Ohm
• Kraftfaktor BL = 6,7 N/A
• Schwingspuleninduktivität L = 0,06 mH
• Effektive Membranfläche Sd = 175 cm²
• Bewegte Masse incl. Luftlast mms = 26,2 g
• Äquivalentvolumen Vas = 40,9 l
• Freiluftgesamtgüte Qts = 0,38 (Qms=7,35, Qes=0,4)
• Durchmesser der Schwingspule = 64 mm
• Lineare Auslenkung x_lin = +/- 7,5 mm
• Einbaudurchmesser d = 158 mm
• Aussendurchmesser d = 180 mm
• Einbautiefe (nicht eingefräst) t = 81 mm

zum PDF-Datenblatt

großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 9,9 Liter
ab 68/43 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
37 Liter BR-Box
mit HP70 der Länge 19 cm
ab 34/27 Hz (-3dB/-8dB).

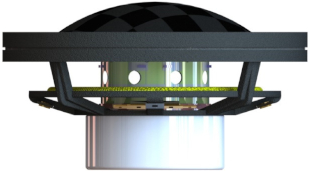

Bliesma W137T-854

Best.-Nr.: bliesma-w137t-854

EUR 797,30 ohne MwSt: € 670.00 / $ 783.90

Tiefmitteltöner mit TeXtreme-Membran.

• Frequenzbereich = 33,8-2800 Hz
• Resonanzfrequenz fs = 33,8 Hz
• Impedanz R = 8 Ohm
• Kennschalldruck SPL = 84 dB (2,83V; 1m)
• Gleichstromwiderstand Re = 7,5 Ohm
• Kraftfaktor BL = 10 N/A
• Schwingspuleninduktivität L = 0,13 mH
• Effektive Membranfläche Sd = 175 cm²
• Bewegte Masse incl. Luftlast mms = 26,36 g
• Äquivalentvolumen Vas = 35,9 l
• Freiluftgesamtgüte Qts = 0,39 (Qms=8,7, Qes=0,41)
• Durchmesser der Schwingspule = 64 mm
• Lineare Auslenkung x_lin = +/- 7,5 mm
• Einbaudurchmesser d = 158 mm
• Aussendurchmesser d = 180 mm
• Einbautiefe (nicht eingefräst) t = 81 mm

zum PDF-Datenblatt

großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 13,6 Liter
ab 61/38 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
54 Liter BR-Box
mit HP70 der Länge 15 cm
ab 29/24 Hz (-3dB/-8dB).

Bliesma W137T-854

Best.-Nr.: bliesma-w137t-854

EUR 797,30 ohne MwSt: € 670.00 / $ 783.90

Tiefmitteltöner mit TeXtreme-Membran.

• Frequenzbereich = 31,5-1800 Hz
• Resonanzfrequenz fs = 33,8 Hz
• Impedanz R = 5 Ohm
• Kennschalldruck SPL = 87 dB (2,83V; 1m)
• Gleichstromwiderstand Re = 3,8 Ohm
• Kraftfaktor BL = 6,8 N/A
• Schwingspuleninduktivität L = 0,06 mH
• Effektive Membranfläche Sd = 175 cm²
• Bewegte Masse incl. Luftlast mms = 26,36 g
• Äquivalentvolumen Vas = 35,9 l
• Freiluftgesamtgüte Qts = 0,44 (Qms=8,3, Qes=0,46)
• Durchmesser der Schwingspule = 64 mm
• Lineare Auslenkung x_lin = +/- 7,5 mm
• Einbaudurchmesser d = 158 mm
• Aussendurchmesser d = 180 mm
• Einbautiefe (nicht eingefräst) t = 81 mm

zum PDF-Datenblatt

großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 9,2 Liter
ab 70/44 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
34 Liter BR-Box
mit HP70 der Länge 20 cm
ab 35/28 Hz (-3dB/-8dB).

Bliesma W137T-854

Best.-Nr.: bliesma-w137t-854

EUR 797,30 ohne MwSt: € 670.00 / $ 783.90

Tiefmitteltöner mit TeXtreme-Membran.

• Frequenzbereich = 31,5-1800 Hz
• Resonanzfrequenz fs = 33,8 Hz
• Impedanz R = 4 Ohm
• Kennschalldruck SPL = 87,5 dB (2,83V; 1m)
• Gleichstromwiderstand Re = 3,3 Ohm
• Kraftfaktor BL = 6,7 N/A
• Schwingspuleninduktivität L = 0,06 mH
• Effektive Membranfläche Sd = 175 cm²
• Bewegte Masse incl. Luftlast mms = 26,36 g
• Äquivalentvolumen Vas = 35,9 l
• Freiluftgesamtgüte Qts = 0,38 (Qms=6,7, Qes=0,4)
• Durchmesser der Schwingspule = 64 mm
• Lineare Auslenkung x_lin = +/- 7,5 mm
• Einbaudurchmesser d = 158 mm
• Aussendurchmesser d = 180 mm
• Einbautiefe (nicht eingefräst) t = 81 mm

zum PDF-Datenblatt
