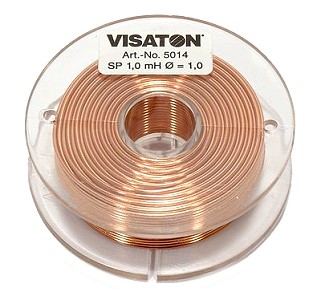

Visaton bobinas

Visaton bobinas

Las bobinas con núcleo de aire (es decir, cuyo núcleo no es de material ferromagnético) están totalmente libres de distorsión. Su único inconveniente consiste en que su resistencia eléctrica aumenta de forma proporcional a la inductancia. Por ello, para inductancias altas se precisarán diámetros mayores o, por razones que pueden ser de coste o de tamaño, habrá que optar por una bobina con núcleo magnético.

Abreviaturas: L = inductancia; R = resistencia a la corriente continua; D = diámetro del alambre; DxH diámetro del alambre por la altura de la bobina.

N° de Art. L/mH R/Ohm Alambre-
D/mm
Pmax*)
8Ohm
Dimensiones
(DxH/mm)
Precio
V-5000 0,10 0,30 0,60 24 W 25 x 12 EUR 2,71 sin IVA: € 2.28 / $ 2.55
V-4998 0,15 0,40 0,60 19 W 25 x 12 EUR 2,85 sin IVA: € 2.39 / $ 2.68
V-4997 0,22 0,50 0,60 18 W 25 x 12 EUR 3,00 sin IVA: € 2.52 / $ 2.82
V-4995 0,33 0,60 0,60 26 W 37 x 12 EUR 3,00 sin IVA: € 2.52 / $ 2.82
V-4993 0,47 0,60 0,60 21 W 37 x 12 EUR 3,33 sin IVA: € 2.80 / $ 3.13
V-5009 0,47 0,30 1,00 73 W 48 x 18 EUR 7,97 sin IVA: € 6.70 / $ 7.50
V-4991 0,68 0,80 0,60 17 W 37 x 12 EUR 4,16 sin IVA: € 3.50 / $ 3.92
V-5011 0,68 0,40 1,00 63 W 48 x 18 EUR 8,92 sin IVA: € 7.50 / $ 8.40
V-4987 0,82 1,1 0,60 13 W 37 x 12 EUR 4,28 sin IVA: € 3.60 / $ 4.03
V-5013 0,82 0,40 1,00 71 W 48 x 18 EUR 9,82 sin IVA: € 8.25 / $ 9.24
V-4986 1,0 1,2 0,60 13 W 37 x 12 EUR 4,40 sin IVA: € 3.70 / $ 4.14
V-5014 1,0 0,50 1,00 68 W 58 x 18 EUR 11,05 sin IVA: € 9.29 / $ 10.40
V-4989 1,5 1,9 0,60 11 W 43 x 14 EUR 5,88 sin IVA: € 4.94 / $ 5.53
V-5017 1,5 0,60 1,00 64 W 58 x 18 EUR 13,21 sin IVA: € 11.10 / $ 12.43
V-4992 2,2 1,9 0,60 11 W 43 x 14 EUR 6,42 sin IVA: € 5.39 / $ 6.04
V-5020 2,2 0,80 1,00 71 W 71 x 29 EUR 17,02 sin IVA: € 14.30 / $ 16.02
V-5032 2,2 0,50 1,30 129 W 71 x 29 EUR 30,34 sin IVA: € 25.50 / $ 28.56
V-4985 3,3 2,5 0,60 11 W 48 x 18 EUR 9,00 sin IVA: € 7.56 / $ 8.47
V-5025 3,3 1,0 1,00 64 W 71 x 29 EUR 21,30 sin IVA: € 17.90 / $ 20.05
*) Pmax 8Ω es el rendimTextto que la bobina puede alcanzar al estar conectada en serie a un altavoz de graves de 8 ohmios, con una circulación libre del aire a 20°C. Este valor se reducirá a la mitad si el altavoz es de 4 ohmios.
