Audaphon

Audaphon
Audaphon ist eine deutsche Marke, die weltweit nach Lautsprecherchassis sucht, die höchsten Qualitätsmerkmalen entsprechen.

Audaphon-Lautsprecher weisen ein hervorragendes Preis-/Leistungsverhältnis auf. Hochwertige Materialien mit größter Solidität und Klangtreue kommen dabei zum Einsatz.

Bändchenhochtöner und Magnetostaten sind konventionellen Kalottenhochtönern überlegen, da sie über eine geringere bewegte Maße im Vergleich zum konventionellen Kalottenhochtöner haben. Ihr Abstand vom Boden sollte so gewählt werden, dass sie in Kopfhöhe den Schall abstrahlen.

Und die Königsklasse der Bändchen: die Air-Motion-Transformer; kompakt jedoch mit Eigenschaften, die an Elektrostaten erinnern.

Zu unseren Bauvorschlägen mit Audaphon.




Air-Motion-Transformer

Air Motion Transformer AMT 1i       Best.-Nr.: au-amt-1       EUR 399,00 ohne MwSt: € 335.29 / $ 299.37
Air Motion Transformer. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an. Der Lautsprecher hat eine Metallfrontplatte mit 3 mm Stärke.
  • Frequenzbereich = 950-29000 Hz
  • Resonanzfrequenz fs = 900 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 94 dB (2,83V; 1m)
  • Effektive Membranfläche Sd = 29 cm2
  • Einbaudurchmesser d = 73 x 119 mm
  • Aussendurchmesser d = 130 x 100 mm
  • Einbautiefe (nicht eingefräst) t = 45 mm
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Fazit: Audaphon liefert mit dem AMT-1i einen faszinierenden Hochtöner für Lautsprecherprojekte auf Referenz-Niveou.

Bausätze einblenden wieder ausblenden

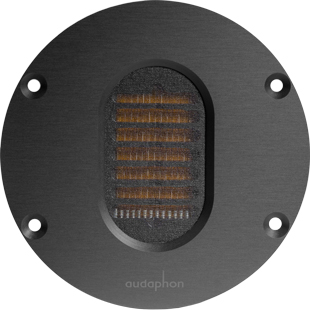

Air Motion Transformer AMT 2i       Best.-Nr.: au-amt-2i       EUR 219,00 ohne MwSt: € 184.03 / $ 164.32
Air Motion Transformer. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an. Der Lautsprecher hat eine Metallfrontplatte mit 3 mm Stärke.
  • Frequenzbereich = 1600-35000 Hz
  • Resonanzfrequenz fs = 2000 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 94 dB (2,83V; 1m)
  • Effektive Membranfläche Sd = 12,6 cm2
  • Einbaudurchmesser d = 64 x 64 mm
  • Aussendurchmesser d = 90 x 72 mm
  • Einbautiefe (nicht eingefräst) t = 30 mm
zum PDF-Datenblatt

Zeitschrift Hobby HiFi
Fazit: Audaphon präsentiert mit dem AMT-2i einen Hochtöner mit exzellentem Klangpotential und einer grandiosen Pegelfestigkeit.

Bausätze einblenden wieder ausblenden

Air Motion Transformer AMT-HP       Best.-Nr.: au-amt-hp       EUR 1089,00 ohne MwSt: € 915.13 / $ 817.08
Air Motion Transformer. Der Lautsprecher hat eine Metallfrontplatte mit 6 mm Stärke. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.
  • Frequenzbereich = 700-23000 Hz
  • Resonanzfrequenz fs = 1000 Hz
  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 100 dB (2,83V; 1m)
  • Effektive Membranfläche Sd = 39,5 cm2
  • Einbaudurchmesser d = 160 x 88 mm
  • Aussendurchmesser d = 180 x 120 mm
  • Einbautiefe (nicht eingefräst) t = 65 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

AC Air Motion Transformer AST 30100       Best.-Nr.: au-ast30100       EUR 379,00 ohne MwSt: € 318.49 / $ 284.36
Air Motion Transformer.
  • Belastbarkeit (Nenn/Musik) = 100 W
  • Frequenzbereich = 900-23000 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 97 dB (2,83V; 1m)
  • Aussendurchmesser d = 150 x 110 mm
  • Einbautiefe (nicht eingefräst) t = 27 mm

Bausätze einblenden wieder ausblenden

AC Air Motion Transformer AST 30130       Best.-Nr.: au-ast30130       EUR 469,00 ohne MwSt: € 394.12 / $ 351.89
Air Motion Transformer.
  • Belastbarkeit (Nenn/Musik) = 120 W
  • Frequenzbereich = 700-22000 Hz
  • Impedanz R = 5 Ohm
  • Kennschalldruck SPL = 98 dB (2,83V; 1m)
  • Aussendurchmesser d = 180 x 110 mm
  • Einbautiefe (nicht eingefräst) t = 28 mm

Bausätze einblenden wieder ausblenden




Hochtöner

SEAS TWS 27/6 (Ersatz für TWS 25/6)       Best.-Nr.: seas-tws27-6       EUR 49,00 ohne MwSt: € 41.18 / $ 36.76
26 mm Kalottenhochtöner mit Gewebe-Membran.
  • Belastbarkeit (Nenn/Musik) = 90(ab2,5kHz) W
  • Frequenzbereich = 600-24000 Hz
  • Resonanzfrequenz fs = 900 Hz
  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 92 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 4,8 Ohm
  • Kraftfaktor BL = 3,8 N/A
  • Schwingspuleninduktivität L = 0,048 mH
  • Effektive Membranfläche Sd = 7,7 cm2
  • Bewegte Masse incl. Luftlast mms = 0,28 g
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 0,25 mm
  • Einbaudurchmesser d = 75 mm
  • Aussendurchmesser d = 104 mm
  • Einbautiefe (nicht eingefräst) t = 24 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Hochtöner Bändchen-Hochtöner Classic Air-Motion-Transformer Tieftöner Subwoofer
Die Gehäuseberechnungen werden mit der Berücksichtigung von 0,3 Ohm Zuleitungswiderstand durchgeführt. Dazu werden, wenn wir keine aktuelleren Lautsprecherdaten haben oder kennen, die des Herstellers zugrunde gelegt.

Bitte beachten Sie: der auf einer Normschallwand gemessene Frequenzgang sagt über die Grenzfrequenz im Gehäuse wenig aus! Deswegen geben wir Ihnen meist in 2 Beispielen Dimensionierungshinweise mit der Angabe wie tief der Lautsprecher kommt.
