Audaphon

Audaphon ist eine deutsche Marke, die weltweit nach Lautsprecherchassis sucht, die höchsten Qualitätsmerkmalen entsprechen.

Audaphon-Lautsprecher weisen ein hervorragendes Preis-/Leistungsverhältnis auf. Hochwertige Materialien mit größter Solidität und Klangtreue kommen dabei zum Einsatz.

Bändchenhochtöner und Magnetostaten sind konventionellen Kalottenhochtönern überlegen, da sie über eine geringere bewegte Maße im Vergleich zum konventionellen Kalottenhochtöner haben. Ihr Abstand vom Boden sollte so gewählt werden, dass sie in Kopfhöhe den Schall abstrahlen.

Und die Königsklasse der Bändchen: die Air-Motion-Transformer; kompakt jedoch mit Eigenschaften, die an Elektrostaten erinnern.

Zu unseren Bauvorschlägen mit Audaphon.





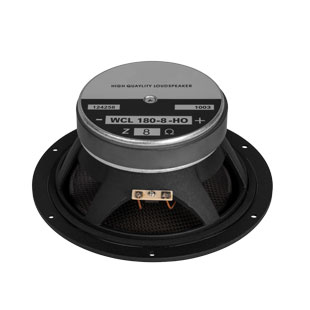

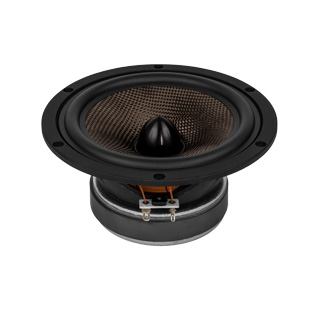

Tieftöner

Gehäuse-Empfehlung 1:
geschlossene Box mit 7,7 Liter
ab 78/49 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
31 Liter BR-Box
mit HP70 der Länge 16 cm
ab 37/31 Hz (-3dB/-8dB).

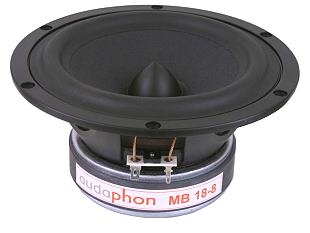

MB 18-8       Best.-Nr.: str-mb18-8       EUR 49,00 ohne MwSt: € 41.18 / $ 48.18
16 cm Tieftöner mit Papier-Membran. Zur Vermeidung von Kompressionseffekten hat er eine Polkernbohrung. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.
  • Belastbarkeit (Nenn/Musik) = 70/140 W
  • Resonanzfrequenz fs = 44,5 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 87 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 7,3 Ohm
  • Kraftfaktor BL = 8,11 N/A
  • Schwingspuleninduktivität L = 0,75 mH
  • Effektive Membranfläche Sd = 133 cm2
  • Bewegte Masse incl. Luftlast mms = 16 g
  • Äquivalentvolumen Vas = 19 l
  • Freiluftgesamtgüte Qts = 0,46 (Qms=6,5, Qes=0,49)
  • Durchmesser der Schwingspule = 30 mm
  • Lineare Auslenkung xlin = +/- 2,5 mm
  • Einbaudurchmesser d = 145 mm
  • Aussendurchmesser d = 180 mm
  • Einbautiefe (nicht eingefräst) t = 83 mm
  • Gewicht m = 2,2 kg

Bausätze einblenden wieder ausblenden


großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 5,4 Liter
ab 93/59 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
16 Liter BR-Box
mit HP70 der Länge 25 cm
ab 51/39 Hz (-3dB/-8dB).

AC 130MK2       Best.-Nr.: au-ac130mk2       - nicht lieferbar
. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.
  • Belastbarkeit (Nenn/Musik) = 60/120 W
  • Resonanzfrequenz fs = 35 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 90 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 7 Ohm
  • Kraftfaktor BL = 5,63 N/A
  • Schwingspuleninduktivität L = 0,35 mH
  • Effektive Membranfläche Sd = 95 cm2
  • Bewegte Masse incl. Luftlast mms = 9 g
  • Äquivalentvolumen Vas = 39 l
  • Freiluftgesamtgüte Qts = 0,3 (Qms=3,02, Qes=0,33)
  • Lineare Auslenkung xlin = +/- 5 mm
  • Einbaudurchmesser d = 124 mm
  • Aussendurchmesser d = 157 (140x140) mm
  • Einbautiefe (nicht eingefräst) t = 67 mm
  • Gewicht m = 1,36 kg

Bausätze einblenden wieder ausblenden


großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 17 Liter
ab 69/44 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
61 Liter BR-Box
mit HP70 der Länge 9 cm
ab 35/28 Hz (-3dB/-8dB).

AC 165       Best.-Nr.: au-ac165       EUR 99,00 ohne MwSt: € 83.19 / $ 97.34
. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.
  • Belastbarkeit (Nenn/Musik) = 60/120 W
  • Resonanzfrequenz fs = 32 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 89 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 7 Ohm
  • Kraftfaktor BL = 5,3 N/A
  • Schwingspuleninduktivität L = 0,35 mH
  • Effektive Membranfläche Sd = 133 cm2
  • Bewegte Masse incl. Luftlast mms = 9,6 g
  • Äquivalentvolumen Vas = 76 l
  • Freiluftgesamtgüte Qts = 0,37 (Qms=3,38, Qes=0,41)
  • Lineare Auslenkung xlin = +/- 5 mm
  • Einbaudurchmesser d = 148 mm
  • Aussendurchmesser d = 178 (163x163) mm
  • Einbautiefe (nicht eingefräst) t = 75,5 mm
  • Gewicht m = 1,35 kg

Bausätze einblenden wieder ausblenden


großes Bild aufblenden

großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,3 Liter
ab 152/96 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
2,3 Liter BR-Box
mit HP50 der Länge 38 cm
ab 103/76 Hz (-3dB/-8dB).

AC 165/50CK (square basket)       Best.-Nr.: au-ac16550ck-square       EUR 129,00 ohne MwSt: € 108.40 / $ 126.83
. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.
  • Belastbarkeit (Nenn/Musik) = 150/300 W
  • Resonanzfrequenz fs = 37 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 89 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 7 Ohm
  • Kraftfaktor BL = 12,3 N/A
  • Schwingspuleninduktivität L = 0,67 mH
  • Effektive Membranfläche Sd = 133 cm2
  • Bewegte Masse incl. Luftlast mms = 13,7 g
  • Äquivalentvolumen Vas = 24 l
  • Freiluftgesamtgüte Qts = 0,19 (Qms=3,68, Qes=0,2)
  • Lineare Auslenkung xlin = +/- 6 mm
  • Einbaudurchmesser d = 148 mm
  • Aussendurchmesser d = 178 (163x163) mm
  • Einbautiefe (nicht eingefräst) t = 82,5 mm
  • Gewicht m = 2,4 kg

Bausätze einblenden wieder ausblenden


großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,7 Liter
ab 152/96 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
3 Liter BR-Box
mit HP50 der Länge 28 cm
ab 103/76 Hz (-3dB/-8dB).

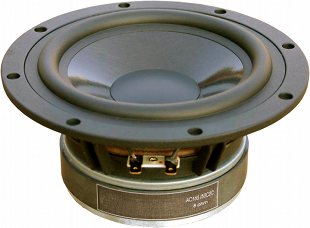

AC 165/50C2C       Best.-Nr.: au-ac16550c2c       EUR 139,00 ohne MwSt: € 116.81 / $ 136.66
. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.
  • Belastbarkeit (Nenn/Musik) = 150/300 W
  • Resonanzfrequenz fs = 37 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 90 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 7 Ohm
  • Kraftfaktor BL = 10,8 N/A
  • Schwingspuleninduktivität L = 0,67 mH
  • Effektive Membranfläche Sd = 133 cm2
  • Bewegte Masse incl. Luftlast mms = 14,3 g
  • Äquivalentvolumen Vas = 32 l
  • Freiluftgesamtgüte Qts = 0,19 (Qms=4,22, Qes=0,2)
  • Lineare Auslenkung xlin = +/- 6 mm
  • Einbaudurchmesser d = 151 mm
  • Aussendurchmesser d = 185 mm
  • Einbautiefe (nicht eingefräst) t = 82,5 mm
  • Gewicht m = 2,6 kg

Bausätze einblenden wieder ausblenden


großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 6,2 Liter
ab 93/59 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
18 Liter BR-Box
mit HP70 der Länge 21 cm
ab 51/39 Hz (-3dB/-8dB).

AC 180/50C2C       Best.-Nr.: au-ac18050c2c       EUR 159,00 ohne MwSt: € 133.61 / $ 156.33
. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.
  • Belastbarkeit (Nenn/Musik) = 150/300 W
  • Resonanzfrequenz fs = 35 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 90 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 7 Ohm
  • Kraftfaktor BL = 9 N/A
  • Schwingspuleninduktivität L = 0,67 mH
  • Effektive Membranfläche Sd = 168 cm2
  • Bewegte Masse incl. Luftlast mms = 19,5 g
  • Äquivalentvolumen Vas = 45 l
  • Freiluftgesamtgüte Qts = 0,3 (Qms=3,57, Qes=0,33)
  • Lineare Auslenkung xlin = +/- 6 mm
  • Einbaudurchmesser d = 165,5 mm
  • Aussendurchmesser d = 204 (184x184) mm
  • Einbautiefe (nicht eingefräst) t = 87 mm
  • Gewicht m = 2,51 kg

Bausätze einblenden wieder ausblenden


großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 8,4 Liter
ab 86/54 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
19 Liter BR-Box
mit HP70 der Länge 26 cm
ab 53/40 Hz (-3dB/-8dB).

AC 200MK2       Best.-Nr.: au-ac200mk2       EUR 169,00 ohne MwSt: € 142.02 / $ 166.16
. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.
  • Belastbarkeit (Nenn/Musik) = 150/300 W
  • Resonanzfrequenz fs = 25 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 90 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 7 Ohm
  • Kraftfaktor BL = 10,6 N/A
  • Schwingspuleninduktivität L = 0,67 mH
  • Effektive Membranfläche Sd = 220 cm2
  • Bewegte Masse incl. Luftlast mms = 29,2 g
  • Äquivalentvolumen Vas = 108 l
  • Freiluftgesamtgüte Qts = 0,24 (Qms=3,99, Qes=0,25)
  • Lineare Auslenkung xlin = +/- 8 mm
  • Einbaudurchmesser d = 182 mm
  • Aussendurchmesser d = 222 mm
  • Einbautiefe (nicht eingefräst) t = 97 mm
  • Gewicht m = 3,01 kg

Bausätze einblenden wieder ausblenden


großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 13,1 Liter
ab 82/52 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
33 Liter BR-Box
mit HP70 der Länge 14 cm
ab 48/36 Hz (-3dB/-8dB).

AC 200/50C2C       Best.-Nr.: au-ac20050c2c       EUR 179,00 ohne MwSt: € 150.42 / $ 175.99
. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.
  • Belastbarkeit (Nenn/Musik) = 150/300 W
  • Resonanzfrequenz fs = 27 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 90 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 7 Ohm
  • Kraftfaktor BL = 8,8 N/A
  • Schwingspuleninduktivität L = 0,67 mH
  • Effektive Membranfläche Sd = 220 cm2
  • Bewegte Masse incl. Luftlast mms = 20,2 g
  • Äquivalentvolumen Vas = 130 l
  • Freiluftgesamtgüte Qts = 0,26 (Qms=4,25, Qes=0,28)
  • Lineare Auslenkung xlin = +/- 6 mm
  • Einbaudurchmesser d = 190 mm
  • Aussendurchmesser d = 225 mm
  • Einbautiefe (nicht eingefräst) t = 98 mm
  • Gewicht m = 2,57 kg

Bausätze einblenden wieder ausblenden


großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 29 Liter
ab 55/35 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
81 Liter BR-Box
mit HP100 der Länge 30 cm
ab 31/24 Hz (-3dB/-8dB).

AC 250F1       Best.-Nr.: au-ac250f1       EUR 149,00 ohne MwSt: € 125.21 / $ 146.50
. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt.
  • Belastbarkeit (Nenn/Musik) = 150/300 W
  • Resonanzfrequenz fs = 20 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 89 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 7 Ohm
  • Kraftfaktor BL = 11,8 N/A
  • Schwingspuleninduktivität L = 0,67 mH
  • Effektive Membranfläche Sd = 346 cm2
  • Bewegte Masse incl. Luftlast mms = 64,5 g
  • Äquivalentvolumen Vas = 224 l
  • Freiluftgesamtgüte Qts = 0,29 (Qms=2,75, Qes=0,32)
  • Lineare Auslenkung xlin = +/- 8 mm
  • Einbaudurchmesser d = 232 mm
  • Aussendurchmesser d = 278 mm
  • Einbautiefe (nicht eingefräst) t = 116 mm
  • Gewicht m = 3,94 kg

Bausätze einblenden wieder ausblenden


großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 65 Liter
ab 42/27 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
258 Liter BR-Box
mit HP100 der Länge 12 cm
ab 20/17 Hz (-3dB/-8dB).

AC 250F1D       Best.-Nr.: au-ac250f1d       EUR 149,00 ohne MwSt: € 125.21 / $ 146.50
. Der Korb des Lautsprechers ist per Druckgussverfahren hergestellt. Der Lautsprecher besitzt eine Doppelschwingspule und die Angabe der Impedanz ist in Reihenschaltung angegeben.
  • Belastbarkeit (Nenn/Musik) = 150/300 W
  • Resonanzfrequenz fs = 23 Hz
  • Impedanz R = 16 Ohm
  • Kennschalldruck SPL = 89 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 13,6 Ohm
  • Kraftfaktor BL = 6,4 N/A
  • Schwingspuleninduktivität L = 0,46 mH
  • Effektive Membranfläche Sd = 346 cm2
  • Bewegte Masse incl. Luftlast mms = 64,5 g
  • Äquivalentvolumen Vas = 184 l
  • Freiluftgesamtgüte Qts = 0,44 (Qms=2,74, Qes=0,53)
  • Lineare Auslenkung xlin = +/- 8 mm
  • Einbaudurchmesser d = 232 mm
  • Aussendurchmesser d = 278 mm
  • Einbautiefe (nicht eingefräst) t = 116 mm
  • Gewicht m = 3,94 kg

Bausätze einblenden wieder ausblenden

Hochtöner Bändchen-Hochtöner Classic Air-Motion-Transformer Tieftöner Subwoofer
Die Gehäuseberechnungen werden mit der Berücksichtigung von 0,3 Ohm Zuleitungswiderstand durchgeführt. Dazu werden, wenn wir keine aktuelleren Lautsprecherdaten haben oder kennen, die des Herstellers zugrunde gelegt.

Bitte beachten Sie: der auf einer Normschallwand gemessene Frequenzgang sagt über die Grenzfrequenz im Gehäuse wenig aus! Deswegen geben wir Ihnen meist in 2 Beispielen Dimensionierungshinweise mit der Angabe wie tief der Lautsprecher kommt.
