Messungen Zaurak
|
Hier finden Sie die Messungen zum Standlautsprecher Zaurak
Die Messungen werden mit dem Messsystem Clio 12 von Audiomatica gemacht.
Der Messverstärker ist eine Clio QC-Box 5. Diese Steuereinheit übernimmt eine Vielzahl von Aufgaben, z. B. das Steuern von einem Laser, das Steuern von Drehtellern usw.
Als Messmikrofon wird ein kalibriertes Audiomatica Mic-01 mit 25 cm Länge verwendet.
|

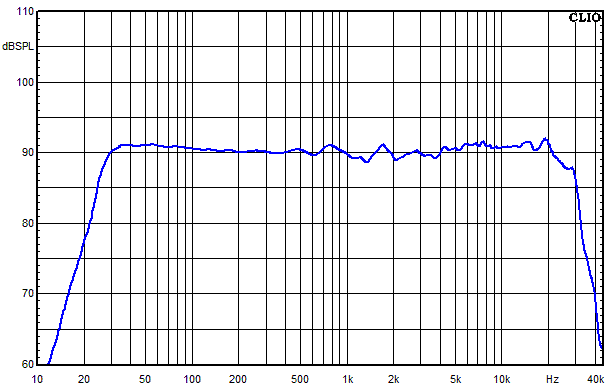

Zaurak Frequenzgang
|
![](images/zaurak_frq.gif) |
|

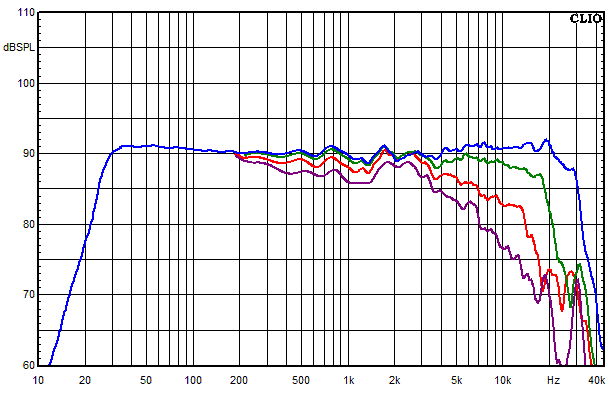

Zaurak Frequenzgang unter 0°, 15°, 30° und 45° Winkel gemessen
|
![](images/zaurak_w.gif) |
- Blau = 0°
- Grün = 15°
- Rot = 30°
- Violett = 45°
|

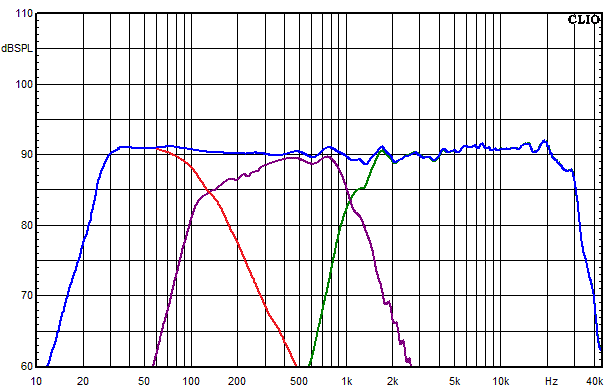

Zaurak Frequenzgang der einzelnen Kreise
|
![](images/zaurak_kreise.gif) |
- Blau = Summe aus Hochtöner, Mitteltöner und Tieftöner auf Achse gemessen
- Grün = Hochtonzweig
- Violett = Mitteltonzweig
- Rot = Tieftonzweig
|
Zaurak Wasserfallspektrum
|
![](images/zaurak_wtf.gif) |
|

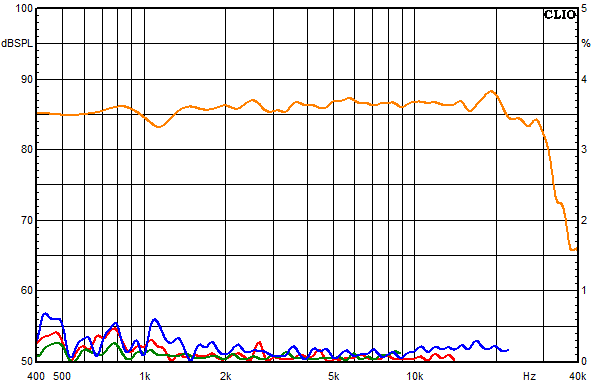

Zaurak Klirrfaktor-Frequenzgänge bei 85 dB mittlerem Schalldruckpegel
|
![](images/zaurak_85db.gif) |
- Blau = K2
- Rot = K3
- Grün = K5
|

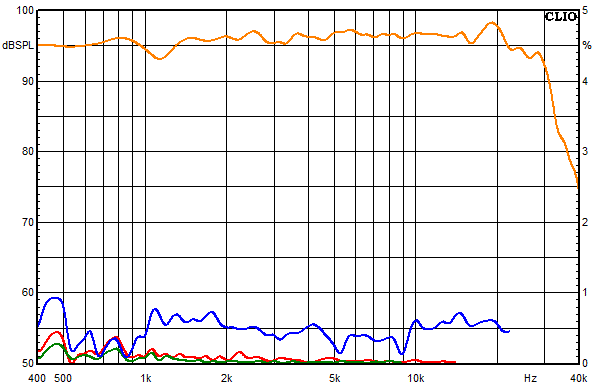

Zaurak Klirrfaktor-Frequenzgänge bei 95 dB mittlerem Schalldruckpegel
|
![](images/zaurak_95db.gif) |
- Blau = K2
- Rot = K3
- Grün = K5
|

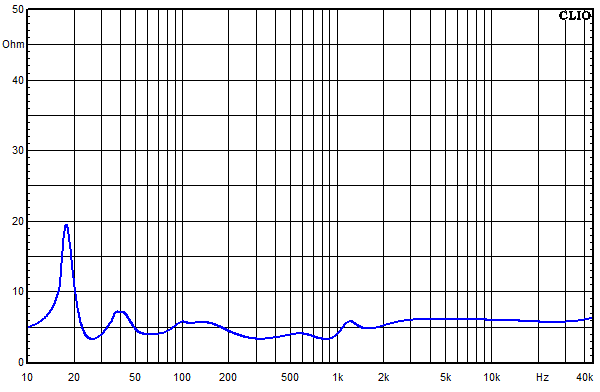

Zaurak Impedanz-Frequenzgang
|
![](images/zaurak_imp.gif) |
|

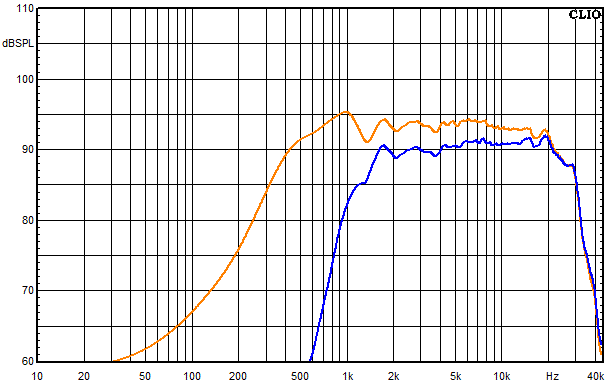

Zaurak Frequenzgang Hochtöner
|
![](images/zaurak_ht.gif) |
- Blau = mit Frequenzweiche
- Orange = ohne Frequenzweiche
|

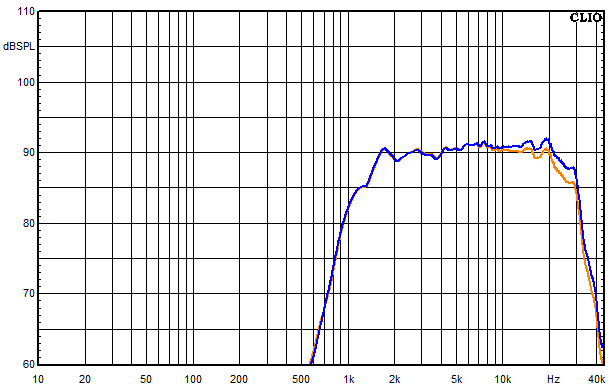

Zaurak Frequenzgang Hochtöner mit Parlallelkondensator beim Serienwiderstand
|
![](images/zaurak_htc.gif) |
- Blau = mit Sperrkreis
- Orange = ohne Sperrkreis
|

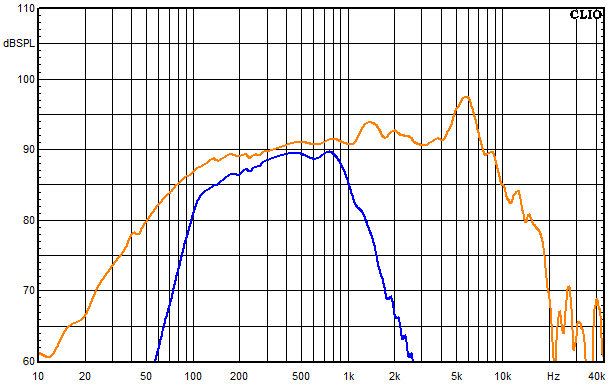

Zaurak Frequenzgang Mitteltöner
|
![](images/zaurak_mt.gif) |
- Blau = mit Frequenzweiche
- Orange = ohne Frequenzweiche
|
Zaurak Frequenzgang vom Tieftöner
|
![](images/zaurak_tt.gif) |
- Blau = mit Frequenzweiche
- Orange = ohne Frequenzweiche
|

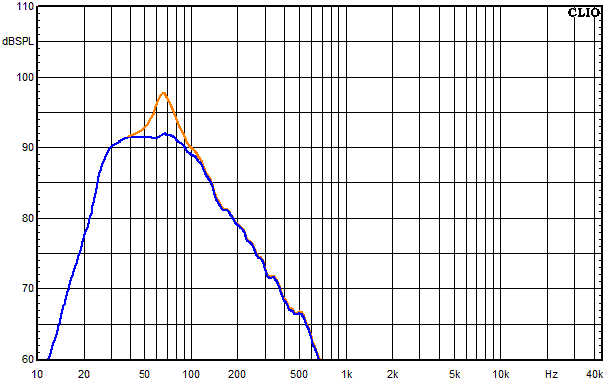

Zaurak Frequenzgang vom Tieftöner mit Saugkreis
|
![](images/zaurak_tt_saug.gif) |
- Blau = mit Saugkreis
- Orange = ohne Saugkreis
|
Hier finden Sie die Messungen zum Standlautsprecher Zaurak
Die Messungen werden mit dem Messsystem Clio 12 von Audiomatica gemacht.
Der Messverstärker ist eine Clio QC-Box 5. Diese Steuereinheit übernimmt eine Vielzahl von Aufgaben, z. B. das Steuern von einem Laser, das Steuern von Drehtellern usw.
Als Messmikrofon wird ein kalibriertes Audiomatica Mic-01 mit 25 cm Länge verwendet.
