Mesures pour Sculptor

Vous trouverez ici les mesures du kit Sculptor

Les mesures sont effectuées avec le système de mesure Audiomatica Clio FW.

L'amplificateur de mesure est un Clio QC-Box 5, une unité de commande qui effectue de nombreuses tâches telles que la commande d'un laser, de tables tournantes, etc.

Le microphone de mesure utilisé est un Audiomatica Mic-01 calibré d'une longueur de 25 cm.

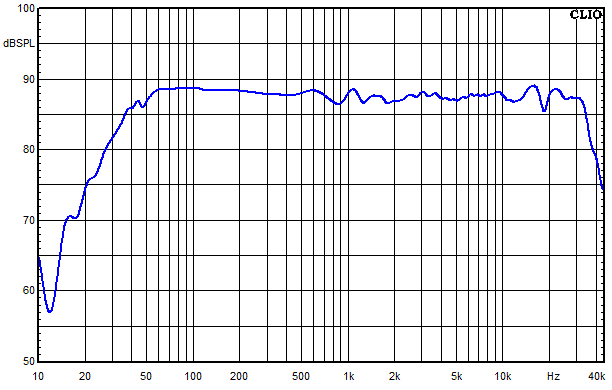

Réponse en fréquence de Sculptor

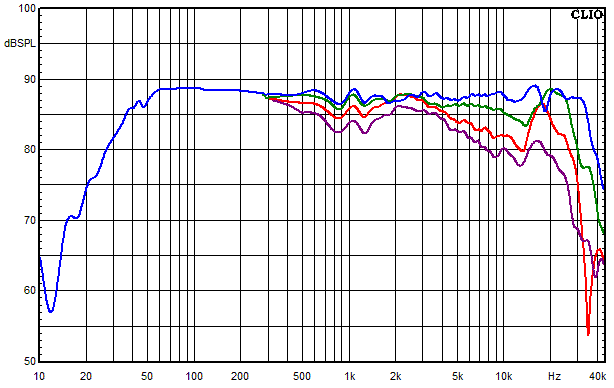

Réponse en fréquence mesurée sous les angles de 0°, 15°, 30° et 45°

  • bleu = 0°
  • vert = 15°
  • rouge = 30°
  • violet = 45°

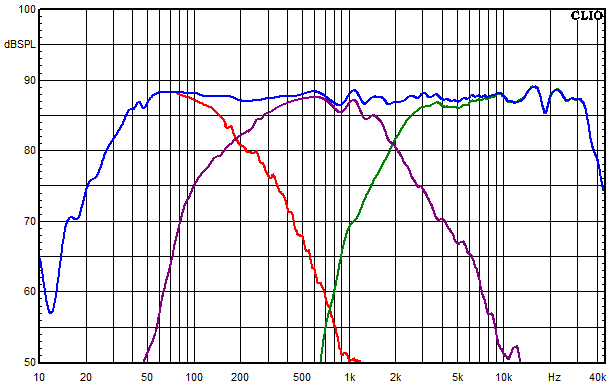

Réponse en fréquence des différents voies

  • bleu = somme du tweeter et du woofer mesurée sur l'axe.
  • vert = response voie aiguë
  • violet = response voie moyens
  • rouge = response voie grave



Waterfall plots et sound decay (chute d'eau)

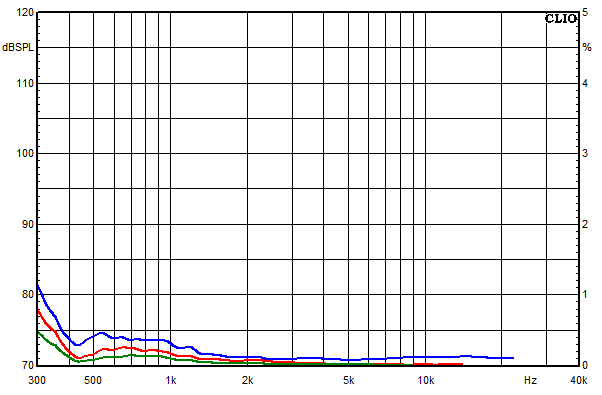

Facteur de distorsion sur la bande passante à une pression acoustique moyenne de 85 dB

  • bleu = k2
  • rouge = k3
  • vert = k5

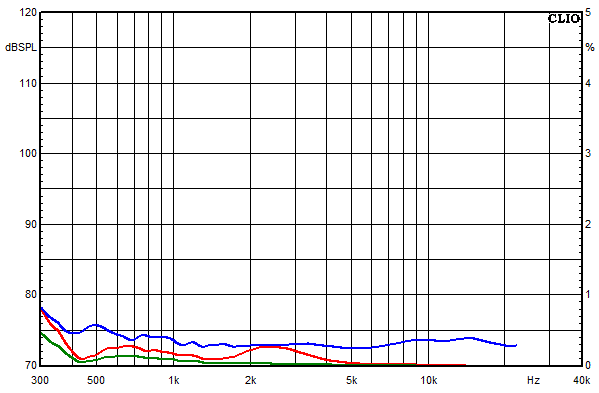

Facteur de distorsion sur la bande passante à une pression acoustique moyenne de 95 dB

  • bleu = k2
  • rouge = k3
  • vert = k5




Impédance sur la bande passante

  • bleu = sans correction d'impédance
  • rouge = avec correction d'impédance

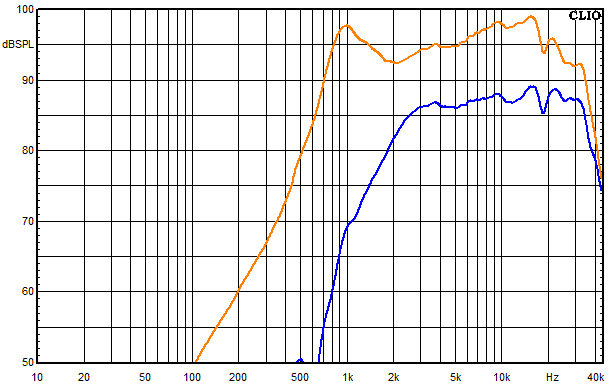

Réponse en fréquence du Tweeter

  • bleu = avec passe-haut
  • orange = sans passe-haut

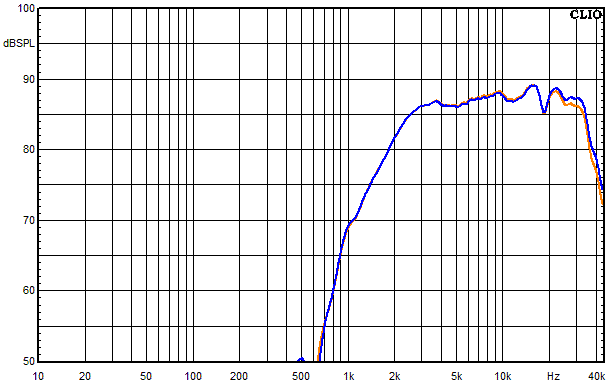

Réponse en fréquence du tweeter avec condensateur parallèle à résistance série

  • bleu = avec passe-haut
  • orange = sans passe-haut

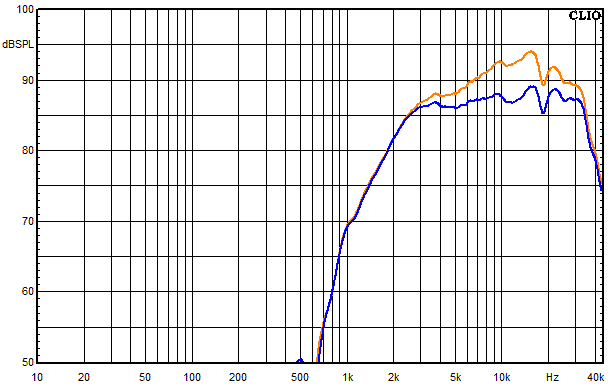

Réponse en fréquence du Tweeter circuit passe-bande

  • bleu = avec circuit passe-bande
  • orange = sans circuit passe-bande

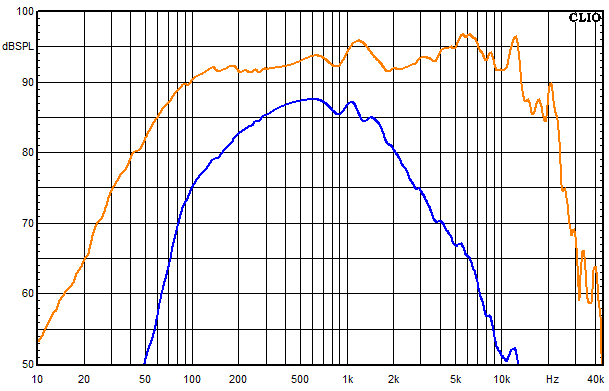

Réponse en fréquence du haut-parleur de médium

  • bleu = avec passe-bas
  • orange = sans passe-bas

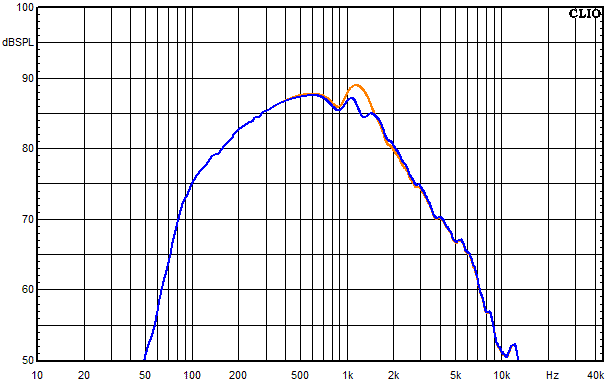

Réponse en fréquence du haut-parleur de médium circuit passe-bande

  • bleu = avec circuit passe-bande
  • orange = sans circuit passe-bande




Réponse en fréquence du Boomer

  • bleu = avec passe-bas
  • orange = sans passe-bas
