Aufbau Scoop 18
Auf dieser Seite finden Sie die Step by Step Aufbauanleitung zum Bausatz Scoop 18

Der Aufbau des Scoop 18 ist sehr einfach. Sie benötigen für die Montage lediglich:

  • den Holzzuschnitt aus der Stückliste
  • Holzkaltleim (Holzkaltleim D3 oder D4) oder PU-Leim
  • eine Stichsäge
  • eine Fräse
  • unseren Bausatz Scoop 18

Wir zeigen Ihnen Schritt für Schritt, wie einfach der Lautsprecher Scoop 18 zusammengebaut werden kann.


Juri Ebel Holztechnik ist der Spezialist für Lautsprechergehäuse.

Sie können den Scoop 18 auch mit dem Gehäusebausatz von Juri Ebel Holztechnik bauen.


Die Holzteile für den Lautsprecher Scoop 18 werden für Sie individuell gefertigt und haben eine Lieferzeit von ca. 4 Wochen. Beim Bestellen der Lautsprecher werden Ihre persönlichen Daten an den Hersteller und Lieferanten Juri Ebel Holztechnik weiter geleitet:

Juri Ebel Holztechnik
Am Feldhaus 12 A
29364 Langlingen
Telefon: +49 5082 914667
Email: info@ebelholztechnik.de

Mit dem Bestellen der Gehäuse bzw. Teile sind Sie mit der Übermittlung Ihrer persönlichen Daten an den Lieferanten, Juri Ebel Holztechnik einverstanden.

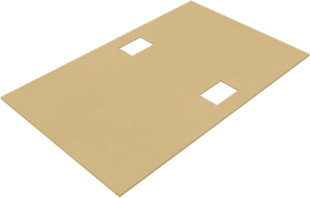

Scoop 18 Step 1
Vergrößern Das erste Seitenteil auf die Arbeitsfläche legen und von Staub und Schmutz befreien.

D3-Leim ist für den Innenbereich und D4-Holzkaltleim wird für den Außenbereich verwendet. Auch PU-Leim kann für die Montage verwendet werden. PU-Leim bindet schneller ab und quillt auf. Somit können schlecht geschnittene Teile leichter verbaut werden.


Scoop 18 Step 2
Vergrößern Den ersten Griffschalenrahmen mit Leim bestreichen und einkleben.

Bitte messen Sie immer alle Teile beim Einbauen nach. Auch die Dicke von einer MDF-Platte kann um 10 % abweichen. In Zahlen bedeutet das, dass eine 19 mm-Platte fast 21 mm stark sein kann. Bei zwei Seitenteilen ergibt das eine Toleranz von 4 mm. Damit Tieftöner und Hochtöner zum Schluss auch mittig in der Box liegen, ist ein genaues Positionieren der Einzelteile dringend erforderlich.


Scoop 18 Step 3
Vergrößern Den zweiten Griffschalenrahmen mit Leim bestreichen und einkleben.

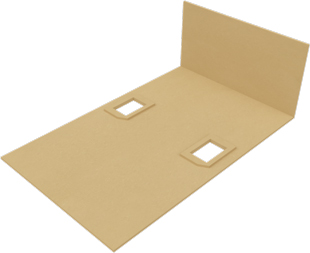

Scoop 18 Step 4
Vergrößern Den oberen Boden anpassen und einkleben.


Scoop 18 Step 5

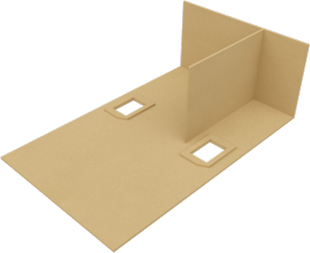

Vergrößern Die erste Platte des Hornverlaufs anpassen und einkleben.


Scoop 18 Step 6

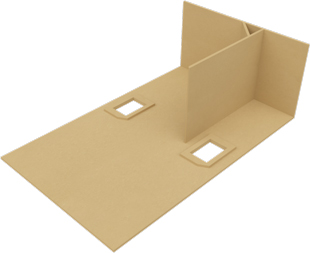

Vergrößern Die erste Ecke zwischen Hornverlauf und oberen Boden ausrichten und einkleben.


Scoop 18 Step 7
Vergrößern Die zweite Ecke zwischen Hornverlauf und oberen Boden ausrichten und einkleben.

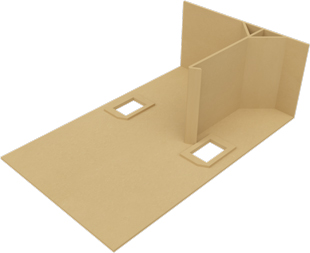

Scoop 18 Step 8
Vergrößern Das erste schmale Brett am unteren Ende des Hornverlaufs einkleben.


Scoop 18 Step 9
Vergrößern Das zweite schmale Brett am Hornverlauf einkleben.


Scoop 18 Step 10
Vergrößern Das Brett was die beiden schmalen Bretter verbindet einkleben.


Scoop 18 Step 11

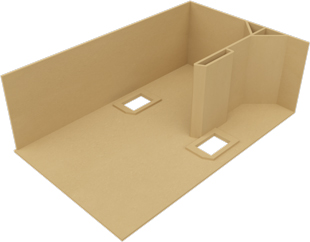

Vergrößern Die Rückwand einkleben.


Scoop 18 Step 12
Vergrößern Die Ecke zwischen Rückwand und oberen Boden einkleben.


Scoop 18 Step 13
Vergrößern Den unteren Boden einkleben.


Scoop 18 Step 14

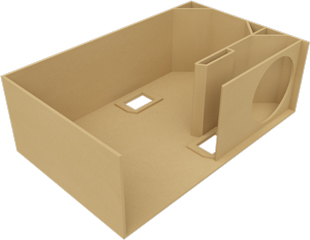

Vergrößern Die Schallwand einkleben.

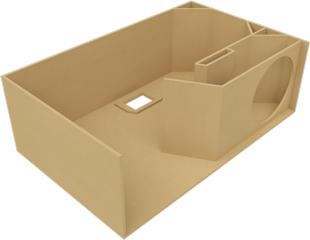

Scoop 18 Step 15
Vergrößern Das erste Brett für den Hornverlauf unterhalb der Schallwand einkleben.

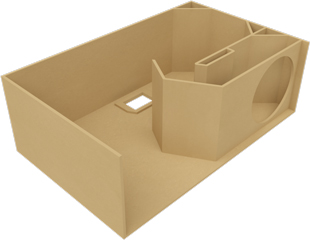

Scoop 18 Step 16
Vergrößern Das zweite Brett für den Hornverlauf einkleben.


Scoop 18 Step 17
Vergrößern Das dritte Brett für den Hornverlauf einkleben.


Scoop 18 Step 18
Vergrößern Die Ecke zwischen Rückwand und unteren Boden einkleben.


Scoop 18 Step 19
Vergrößern Die erste Versteifung einkleben.


Scoop 18 Step 20
Vergrößern Die zweite Versteifung einkleben.


Scoop 18 Step 21
Vergrößern Die dritte Versteifung einkleben.

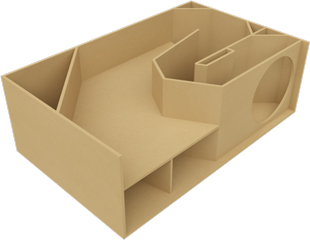

Scoop 18 Step 22
Vergrößern Das große innere Versteifungsbrett einkleben.


Scoop 18 Step 23
Vergrößern Die vierte Versteifung einkleben.


Scoop 18 Step 24
Vergrößern Die fünfte Versteifung einkleben.

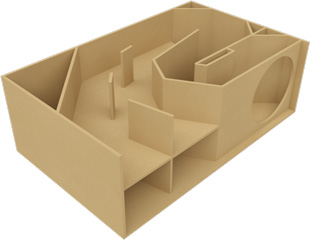

Scoop 18 Step 25
Vergrößern Die sechste Versteifung einkleben.

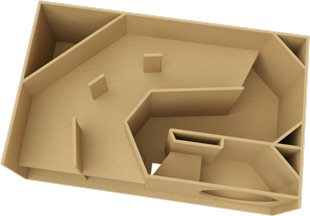

Scoop 18 Step 26
Vergrößern Die siebte Versteifung zwischen Schallwand und Hornverlauf einkleben.


Scoop 18 Step 27 Dämmung und Verkabelung
Vergrößern Im Bereich hinter dem Lautsprecher wird das Gehäuse vollständig mit Noppenschaumstoff ausgekleidet. Der Bereich des Tieftönermagneten sollte ausgeschnitten werden, damit die Polkernbohrungen im Magneten optimal arbeiten können. Jetzt sollte auch die Verkabelung zwischen den Anschlussterminals und dem Tieftöner verlegt werden, da es später etwas schwierig ist diese zu verlegen und eventuelle Kabeldurchführungslöcher zu bohren.


Scoop 18 Step 28
Vergrößern Jetzt kann die zweite Seitenwand eingeklebt, das Gehäuse geschliffen und die gewünschte Oberfläche aufgebracht werden. Danach können dann alle Anbauteile und der Tieftöner angeschlossen und eingeschraubt werden.

Wir wünschen Ihnen viel Spaß mit dem Lautsprecher Scoop 18.
