Messungen Elias X2 W182 SW223

Hier finden Sie die Messungen zum Bausatz Elias X2 W182 SW223

Die Messungen werden mit dem Messsystem Clio FW von Audiomatica gemacht.

Der Messverstärker ist eine Clio QC-Box 5. Diese Steuereinheit übernimmt eine Vielzahl von Aufgaben, z. B. das Steuern von einem Laser, das Steuern von Drehtellern usw.

Als Messmikrofon wird ein kalibriertes Audiomatica Mic-01 mit 25 cm Länge verwendet.

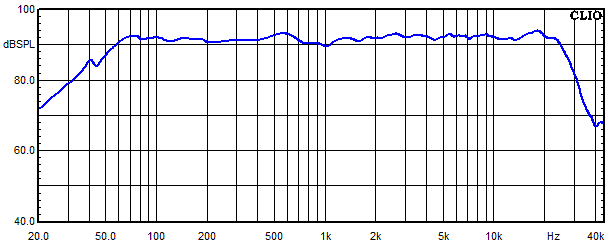

Elias X2 W182 SW223 Frequenzgang unter 30°

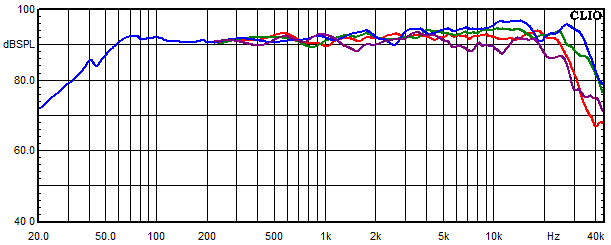

Elias X2 W182 SW223 Frequenzgang unter 0°, 15°, 30° und 45° Winkel gemessen

  • Blau = 0°
  • Grün = 15°
  • Rot = 30°
  • Violett = 45°

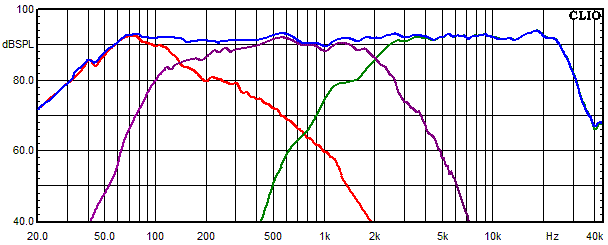

Elias X2 W182 SW223 Frequenzgang der einzelnen Kreise unter 30°

  • Blau = Summe aus Hochtöner, Mitteltöner und Tieftöner auf Achse gemessen
  • Grün = Hochtonzweig
  • Rot = Tieftonzweig




Elias X2 W182 SW223 Wasserfallspektrum

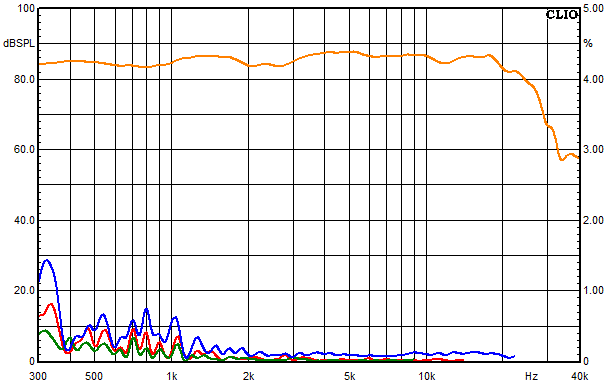

Elias X2 W182 SW223 Klirrfaktor-Frequenzgänge bei 85 dB mittlerem Schalldruckpegel

  • Blau = K2
  • Rot = K3
  • Grün = K5

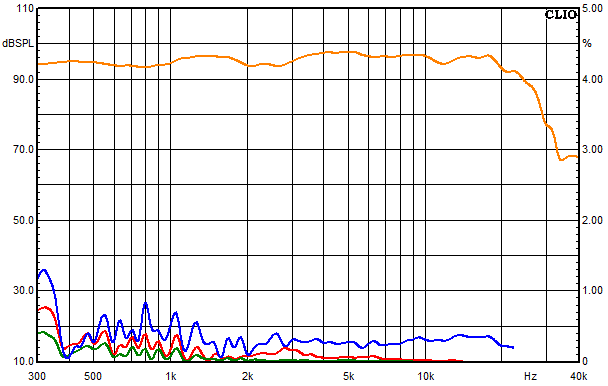

Elias X2 W182 SW223 Klirrfaktor-Frequenzgänge bei 95 dB mittlerem Schalldruckpegel

  • Blau = K2
  • Rot = K3
  • Grün = K5

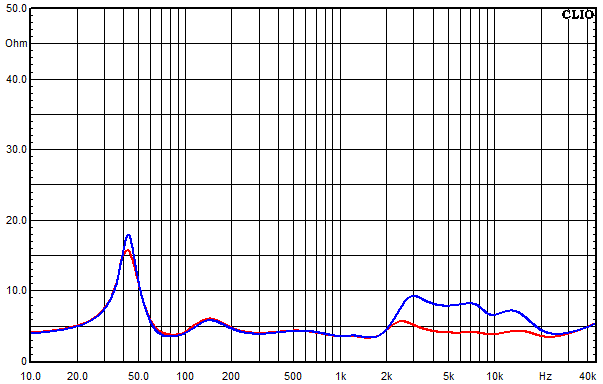

Elias X2 W182 SW223 Impedanz-Frequenzgang

  • Blau = ohne Impedanzkorrektur
  • Rot = mit Impedanzkorrektur

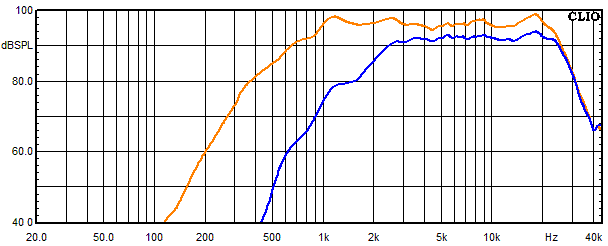

Elias X2 W182 SW223 Frequenzgang Hochtöner unter 30°

  • Blau = mit Frequenzweiche
  • Orange = ohne Frequenzweiche

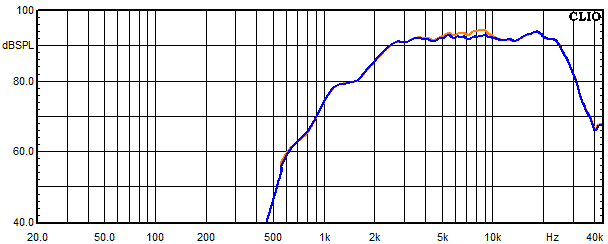

Elias X2 W182 SW223 Frequenzgang Hochtöner unter 30° mit Saugkreis 1

  • Blau = mit Saugkreis
  • Orange = ohne Saugkreis




Elias X2 W182 SW223 Frequenzgang Hochtöner unter 30° mit Saugkreis 2

  • Blau = mit Saugkreis
  • Orange = ohne Saugkreis

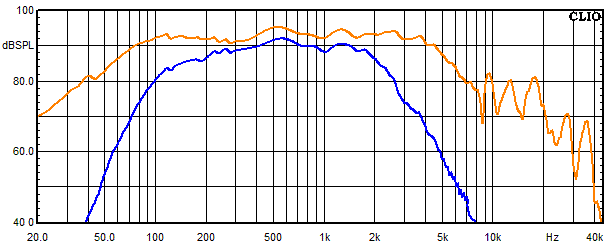

Elias X2 W182 SW223 Frequenzgang Mitteltöner unter 30°

  • Blau = mit Frequenzweiche
  • Orange = ohne Frequenzweiche

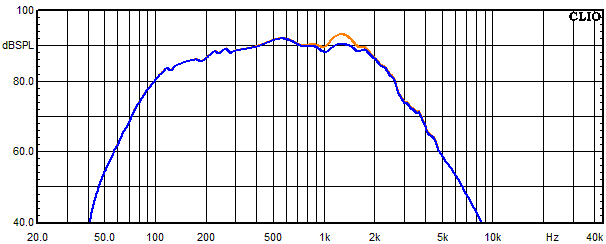

Elias X2 W182 SW223 Frequenzgang Mitteltöner unter 30° mit Saugkreis

  • Blau = mit Saugkreis
  • Orange = ohne Saugkreis

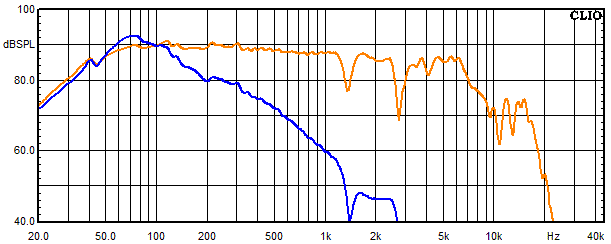

Elias X2 W182 SW223 Frequenzgang vom Tieftöner

  • Blau = mit Frequenzweiche
  • Orange = ohne Frequenzweiche
