Copernicus teilaktiv   Wandlautsprecher aus K+T 2/2022

technische Daten:
  • Impedanz: 6 Ohm
  • Kennschalldruck (2,83V/1m): 91 dB
  • Maße (HxBxT): 1800 x 600 x 300 mm
  • Frequenzbereich (-8dB): 25 - 30000 Hz
  • Trennfrequenz(en): 65, 260, 2100 Hz
  • Prinzip: geschlossene Box

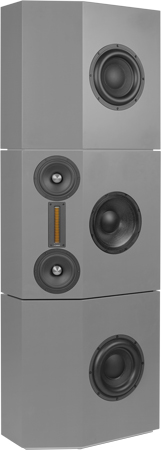

Copernicus Teilaktiv ist ein 4-Wege Wandlautsprecher.

Copernicus existiert in fünf Varianten:

Copernicus Teilaktiv ist ein geschlossener Lautsprecher mit Chassis von Mundorf und von Wavecor.

Der Lautsprecher enthält folgende Chassis:
- einen Air-Motion-Transformer (Bändchen-Hochtöner) Mundorf AMTU160W1.1-R
- zwei Mitteltöner Wavecor WF182CU13
- einen Tieftöner Wavecor WF259PA01
- zwei Subwooferlautsprecher Wavecor SW275BD01

Der Lautsprecher wurde von Dennis Frank und Daniel Gattig entwickelt.

Die Frequenzweiche besteht aus:
- einem Hochpass 2. Ordnung (12 dB / Oktave) für den Hochtöner.
- einem Bandpass aus Hochpass 2. Ordnung (12 dB / Oktave) und Tiefpass 3. Ordnung (18 dB / Oktave) für den Mitteltieftonlautsprecher.
- einem Tiefpass 2. Ordnung (12 dB / Oktave) für den Tieftonlautsprecher.

Der Frequenzgang des Lautsprechers ist perfekt linear.

Das Abklingspektrum (Wasserfalldiagramm) ist vorbildlich ohne jegliche störende Resonanz.

Die nichtlinearen Verzerrungen bei geringen Lautstärken (85 dB, 1 m) liegen oberhalb von 500 Hz unter 0,5 % und bleiben auch bei höheren Pegeln (95 dB, 1 m) im hörbaren Bereich unter 0,6 %.

Ein Ausschnitt aus dem Klang+Ton Hörtest

"Direkt an der Wand mit der Freifeld Einstellung ist die Performance zwar beeindruckend, aber auf Dauer deutlich zu wuchtig. Also habe ich die Bassabteilung erst einmal um etwa 6 Dezibel heruntergeregelt - besser. Der Eindruck unendlich tiefer und dynamischer Bässe bleibt erhalten, springt dem Hörer aber nicht gleich so ins Gesicht (und in den Magen). Der dynamische Eindruck erstreckt sich über den gesamten hörbaren Frequenzbereich: Man kann deutlich heraushören, dass an jeder Position deutlich mehr Membranfläche zur Verfügung steht, als bei handelsüblichen Lautsprechern. Und weil das Ganze obendrein so schön linear und ohne jede Verzerrung abläuft, kann es gerne auch einmal richtig laut werden, ohne das Gehör in Stress zu versetzen - sehr gut! In Sachen Heimkino läuft es ähnlich gut... hier habe ich mich dabei ertappt, dass ich für den korrekten Weltuntergangs-Soundtrack a la "Independence Day" oder "2012" dann doch ein bisschen mehr Gas bei den Subs gegeben habe - aber das dann eben auch nicht ganz ohne Sorge um die Bausubstanz"

Fazit der Zeitschrift:

Perfekt abgestimmte Wandbox mit einer integrierten Subwooferlösung, die keine Fragen mehr offen lässt.

Unser Bausatz besteht aus

  • 2x Wavecor WF182CU13, 8 Ohm, Papier, BD, Phase Plug
  • Mundorf AMTU160W1.1-R
  • Wavecor WF259PA01, 8 Ohm, PA-Tieftöner
  • 2x Wavecor SW275BD01, Subwoofer mit Gusskorb, Glimmerpapiermembran, 4 Ohm
  • Hypex FusionAmp FA252
  • Dämmflies MT Bondum 800 (30 x 50 x 2 cm)
  • 9x Dämmmaterial Sonofil 100 x 35 cm für 20 Liter
  • 3x Polklemmen PK28 I, ein Paar, vergoldet, rot+schwarz
  • 3m Lautsprecherkabel 2x1,5 mm2 Schwarz/Rot
  • 1,5x Pan-Schrauben 3,5x17 schwarz, Torx, 8 Stück
  • 1,5x Pan-Schrauben 4x20 schwarz, Torx, 8 Stück
  • 3x Inbus-Holzschrauben 5x30mm, schwarz 8 Stück
  • Bauplan für den Bausatz

den Frequenzweichenbauteilen (rechts),
auf einem Holzbrettchen aufzubauen.

  • Audaphon MKP CAP Superior 4,7 μF / 400 Vdc
  • Audaphon MKP CAP Superior 8,2 μF / 400 Vdc
  • Audaphon MKT Kondensator 10 μF / 160 Vdc
  • Audaphon MKT Kondensator 68 μF / 160 Vdc
  • Mundorf Elko rau, 270 μF/63 Vdc
  • JB Elko bipolar, 82 μF/100 Vdc
  • JB Elko bipolar, 220 μF/100 Vdc
  • 1,0 mm Luftspule, 0,22 mH/0,21 Ohm
  • 1,4 mm Luftspule, 1,0 mH/0,29 Ohm
  • 0,7 mm Luftspule, 0,47 mH/0,50 Ohm
  • Mundorf BS140-Kernspule 8,2 mH/0,33Ohm
  • 2x Mundorf H-Kern-Spule H71, 10 mH/0,87 0hm
  • Keramikwiderstand 2,7 Ohm/20 Watt
  • 2x Keramikwiderstand 15 Ohm/20 Watt
  • Metalloxidwiderstand MOX10 3,9 Ohm (orange-weiß-gold)
  • 2x Metalloxidwiderstand MOX10 4,7 Ohm (gelb-violett-gold)

Bausatz ohne Gehäuse, Preis pro Lautsprecher   EUR 3607,00 ohne MwSt: € 3031.09 / $ 3303.89

Preis für ein Paar kundenspezifische Lautsprecher mit beliebiger Farbe   EUR 14285,00 ohne MwSt: € 12004.20 / $ 13084.58

Bausatz mit High-End-Weiche

Der Highend-Bausatz ist an den wichtigen Stellen mit Backlackspulen ausgestattet um den Mikrofonieeffekt zu verringern (Der Strom durch die Spule erzeugt ein Magnetfeld, das wiederum den Wickel in Bewegung bringt. Diese Bewegung induziert Spannungen in der Spule, die sich dem Nutzsignal aufaddieren. Je fester der Wickel der Spule ist, desto weniger wird das Nutzsignal verfälscht.) Die Kondensatoren für den Mundorf AMTU160W1.1-R - wo es besonders auf die Qualität ankommt - sind hochwertige Clarity Cap CSA Kondensatoren.

  • ClarityCap PX Kondensator 68 μF / 250 Vdc
  • ClarityCap CSA Kondensator 8,2μF / 630 Vdc
  • ClarityCap CSA Kondensator 4,7μF / 250 Vdc
  • Audaphon MKP CAP Superior 10 μF / 400 Vdc
  • Mundorf Elko rau, 270 μF/63 Vdc
  • JB Elko bipolar, 82 μF/100 Vdc
  • JB Elko bipolar, 220 μF/100 Vdc
  • Mundorf Backlack-Luftspule BL71, 0,47 mH/0,57 Ohm
  • Mundorf Backlack-Luftspule BL100, 0,22 mH/0,21 Ohm
  • Mundorf Backlack-Luftspule BL140, 1,0 mH/0,30 Ohm
  • Mundorf BS180-Kernspule 8,2 mH/0,21Ohm
  • 2x Mundorf H-Kern-Backlackspule BH71, 10 mH/0,87 0hm
  • Keramikwiderstand 2,7 Ohm/20 Watt
  • 2x Keramikwiderstand 15 Ohm/20 Watt
  • Metalloxidwiderstand MOX10 3,9 Ohm (orange-weiß-gold)
  • 2x Metalloxidwiderstand MOX10 4,7 Ohm (gelb-violett-gold)

Bausatz mit High-End-Weiche ohne Gehäuse, Preis pro Lautsprecher   EUR 3755,00 ohne MwSt: € 3155.46 / $ 3439.45

Impedanzkorrektur

Falls der Lautsprecher an einem Röhrenverstärker betrieben werden soll, dann sollte eine Impedanzkorrektur zum Einsatz kommen. Hier spielt die Bauteilqualität nur eine geringe Rolle, weswegen wir nur einen Bausatz anbieten (auf Wunsch erhalten Sie selbstverständlich auch höherwertige Bauteile).


Zur Impedanzkorrektur liefern wir folgende Bauteile:

  • JB Elko bipolar, 100 μF/100 Vdc
  • 0,7 mm Luftspule, 0,10 mH/0,27 Ohm (Abisolierung 30mm)
  • Keramikwiderstand 10 Ohm/20 Watt

Preis pro Impedanzkorrektur für einen Lautsprecher auf Holz aufzubauen   EUR 9,50 ohne MwSt: € 7.98 / $ 8.70

Raster-Leiterplatten

Falls Sie die Frequenzweiche lieber auf eine Universal-Leiterplatte statt auf Holz aufbauen wollen
Leiterplatte 220x155 mm, Best.-Nr. I-8805002, Preis pro Stück:   EUR 11,80 ohne MwSt: € 9.92 / $ 10.81
Pro Bausatz empfehlen wir 1 Platte (für ein Paar Lautsprecher also 2)

Messungen zu diesem Lautsprecher

measurmentsMessungen zu diesem Lautsprecher
