Aufbau Cherlen
|
|
Auf dieser Seite finden Sie die Step by Step Aufbauanleitung zum Bausatz Cherlen
Der Aufbau der Cherlen ist sehr einfach. Sie benötigen für die Montage lediglich:
- den Holzzuschnitt aus der Stückliste oder den Holzbausatz von WOODSOUND
- Holzkaltleim (Holzkaltleim D3 oder D4) oder PU-Leim
- eine Stichsäge
- eine Fräse
- unseren Bausatz Cherlen
Wir zeigen Ihnen Schritt für Schritt, wie einfach der Lautsprecher Cherlen zusammengebaut werden kann.
|
|
WOODSOUND ist der Spezialist für Lautsprechergehäuse.
Sie können die Cherlen auch mit dem Gehäusebausatz von WOODSOUND bauen.
|
Die Holzteile für den Lautsprecher Cherlen werden für Sie individuell gefertigt und haben eine Lieferzeit von 4 bis 16 Tagen. Beim Bestellen der Lautsprecher werden Ihre persönlichen Daten an den Hersteller und Lieferanten WOODSOUND (Firma Schreinerei Steffan GmbH) weiter geleitet:
Schreinerei Steffan GmbH
Königheimer Straße 57
97941 Tauberbischofsheim
Telefon: +49 9341 8956606
Email: info@schreiner-steffan.de
USt-IdNr.: DE146589692
Amtsgericht Mannheim: HRB 560293
Geschäftsführer: Norbert Reinhart
Mit dem Bestellen der Gehäuse bzw. Teile sind Sie mit der Übermittlung Ihrer persönlichen Daten an den Lieferanten, die Firma Schreinerei Steffan GmbH einverstanden.
|

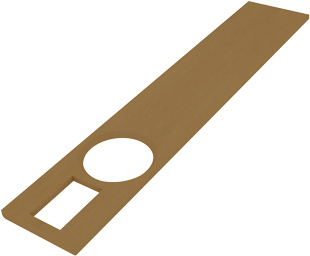

Cherlen Step 1
|
Vergrößern |
Die Front auf die Arbeitsfläche legen und von Staub und Schmutz befreien.
|

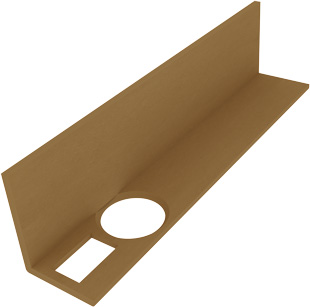

Cherlen Step 2
|
Vergrößern |
Das erste Seitenteil mit Leim bestreichen und einkleben.
D3-Leim ist für den Innenbereich und D4-Holzkaltleim wird für den Außenbereich verwendet. Auch PU-Leim kann für die Montage verwendet werden. PU-Leim bindet schneller ab und quillt auf. Somit können schlecht geschnittene Teile leichter verbaut werden.
|

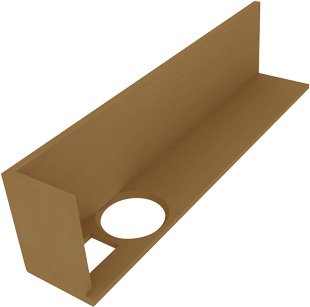

Cherlen Step 3
|
Vergrößern |
Den Deckel mit Leim bestreichen und einkleben.
|

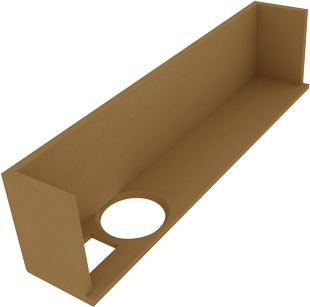

Cherlen Step 4
|
Vergrößern |
Den Boden mit Leim bestreichen und einkleben.
|

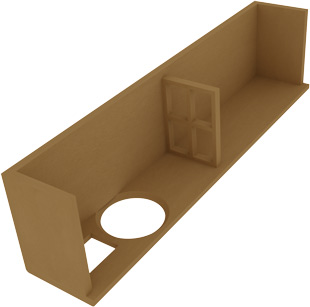

Cherlen Step 5
|
Vergrößern |
Die erste Versteifung mit Leim bestreichen und einkleben.
|

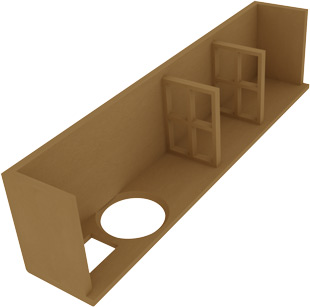

Cherlen Step 6
|
Vergrößern |
Die zweite Versteifung mit Leim bestreichen und einkleben.
Holz ist ein Naturwerkstoff und dehnt sich aufgrund von Luftfeuchtigkeit oder Wärmeveränderung aus bzw. zieht sich zusammen. Dieses Verhalten führt zu Toleranzen. Der beste Weg für perfekte Gehäuse: Die überstehende Front am Arbeitsende mit einem Bündigfräser an den Korpus anpassen.
|

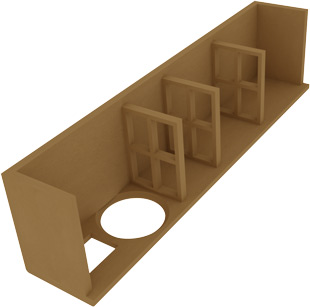

Cherlen Step 7
|
Vergrößern |
Die dritte Versteifung mit Leim bestreichen und einkleben
Wir werden häufig nach der richtigen Materialstärke beim Lautsprecherbau gefragt. Die Faustregel lautet: gezielt angebrachte Versteifungen oder ein Skelett aus MDF bzw. Multiplex im Inneren des Lautsprecher-Gehäuses sind sehr gute Lösungen. Ein dickeres Material zu verwenden bringt nur wenig Steigerung der Klangqualität.
|

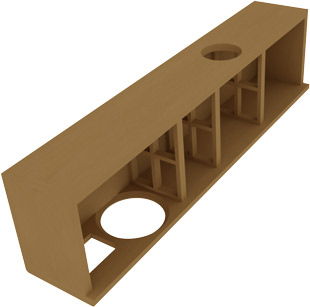

Cherlen Step 8
|
Vergrößern |
Die Rückwand mit Leim bestreichen und einkleben.
|

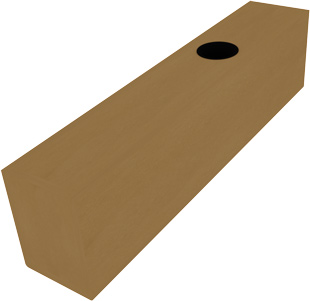

Cherlen Step 9
|
Vergrößern |
Das zweite Seitenteil mit Leim bestreichen und einkleben.
|
Cherlen Step 10
|
Vergrößern |
Das Bassreflexrohr beim Cherlen besteht aus zwei gekürzten und zusammengesetzten HP70. Die HP70 werden ab der Vorderkante vom Trompetenflansch auf 100 mm gekürzt. Das innere Rohr wird durch die Öffnung durchgesteckt und das herausragende Ende wird mit Klebeband an das äußere Rohr geklebt. Beide Schnittkanten bei den HP100 sollten gerade sein, damit eine leichte Montage möglich ist.
|
Vergrößern |
Anschließend wird das 200 mm lange Rohr in die Gehäuseöffnung eingepresst.
|
Cherlen
|
Vergrößern |
