18-SOUND Systèmes

18-Sound est produit en Italy.


plus grande photo

Caisson recommandé 1:
caisson fermé 5,8 litres
à partir de 135/85 Hz (-3dB/-8dB)

Caisson recommandé 2:
caisson basse-reflex 21 litres
avec HP100 évent 16 cm
à partir de 68/54 Hz (-3dB/-8dB).

8 CX 400 F       Article Nº.: 18s-8cx400f       - indisponible
HP coaxial 20 cm avec une membrane en papier. Le chassis est fabriqué par injection.
  • Puissance nominale (RMS/Prog) = 280/400 W
  • Bande passante maximale = 65-20000 Hz
  • Fréquence résonance fs = 64 Hz
  • Impédance nominale R = 8 Ohm
  • Rendement SPL = 95 dB (2,83V; 1m)
  • Résistance au courant continu Re = 5 Ohm
  • Facteur de force BL = 9,3 N/A
  • Inductance de la bobine L = 0,96 mH
  • Surface effective de la membrane Sd = 227 cm2
  • Masse déplacée, charge de l'air incluse mms = 18 g
  • Volume équivalent Vas = 23,9 l
  • Facteur q combiné à l'air libre Qts = 0,38 (Qms=3,23, Qes=0,43)
  • Diamètre bobine = 51 mm
  • Excursion linéaire xlin = +/- 5,8 mm
  • Diamètre de montage d = 186 mm
  • Diamètre/Dimensions total d = 210 mm
  • Profondeur de montage (sans fraisage) t = 150,5 mm
  • Poids = 4,4 kg
Fiche technique PDF

plus grande photo

Caisson recommandé 1:
caisson fermé 6,7 litres
à partir de 168/106 Hz (-3dB/-8dB)

Caisson recommandé 2:
caisson basse-reflex 16 litres
avec HP100 évent 13 cm
à partir de 100/75 Hz (-3dB/-8dB).

12 CX 800       Article Nº.: 18s-12cx800       EUR 516,70 hors TVA: € 434.20 / $ 516.70
HP coaxial 30 cm avec une membrane en papier. Le chassis est fabriqué par injection.
  • Puissance nominale (RMS/Prog) = 400/600 W
  • Bande passante maximale = 60-20000 Hz
  • Fréquence résonance fs = 53 Hz
  • Impédance nominale R = 8 Ohm
  • Rendement SPL = 97,5 dB (2,83V; 1m)
  • Résistance au courant continu Re = 5,8 Ohm
  • Facteur de force BL = 18,5 N/A
  • Inductance de la bobine L = 1,3 mH
  • Surface effective de la membrane Sd = 530 cm2
  • Masse déplacée, charge de l'air incluse mms = 48 g
  • Volume équivalent Vas = 73 l
  • Facteur q combiné à l'air libre Qts = 0,25 (Qms=4, Qes=0,27)
  • Diamètre bobine = 75 mm
  • Excursion linéaire xlin = +/- 6,25 mm
  • Diamètre de montage d = 282 mm
  • Diamètre/Dimensions total d = 315 mm
  • Profondeur de montage (sans fraisage) t = 209 mm
  • Poids = 11,4 kg
Fiche technique PDF

plus grande photo

Caisson recommandé 1:
caisson fermé 18 litres
à partir de 128/81 Hz (-3dB/-8dB)

Caisson recommandé 2:
caisson basse-reflex 54 litres
avec 2x HP100 évent 10 cm
à partir de 71/54 Hz (-3dB/-8dB).

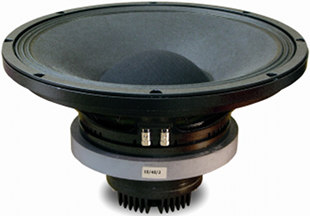

15 CX 1000       Article Nº.: 18s-15cx1000       EUR 620,70 hors TVA: € 521.60 / $ 620.70
HP coaxial 37 cm avec une membrane en papier. Le chassis est fabriqué par injection.
  • Puissance nominale (RMS/Prog) = 850/1000 W
  • Bande passante maximale = 70-20000 Hz
  • Fréquence résonance fs = 48 Hz
  • Impédance nominale R = 8 Ohm
  • Rendement SPL = 95 dB (2,83V; 1m)
  • Résistance au courant continu Re = 5,5 Ohm
  • Facteur de force BL = 21 N/A
  • Inductance de la bobine L = 1,5 mH
  • Surface effective de la membrane Sd = 855 cm2
  • Masse déplacée, charge de l'air incluse mms = 85 g
  • Volume équivalent Vas = 132,5 l
  • Facteur q combiné à l'air libre Qts = 0,3 (Qms=6, Qes=0,32)
  • Diamètre bobine = 100 mm
  • Excursion linéaire xlin = +/- 6 mm
  • Diamètre de montage d = 353 mm
  • Diamètre/Dimensions total d = 387 mm
  • Profondeur de montage (sans fraisage) t = 218,4 mm
  • Poids = 14,4 kg
Fiche technique PDF

plus grande photo

Caisson recommandé 1:
caisson fermé 6,4 litres
à partir de 183/116 Hz (-3dB/-8dB)

Caisson recommandé 2:
caisson basse-reflex 16 litres
avec 2x HP100 évent 22 cm
à partir de 107/81 Hz (-3dB/-8dB).

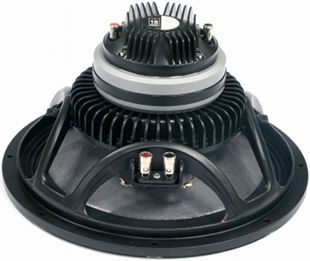

12 NCX 750       Article Nº.: 18s-12ncx750       EUR 584,00 hors TVA: € 490.76 / $ 584.00
HP coaxial 30 cm avec une membrane en papier. Le chassis est fabriqué par injection. Le système d'aimant est basé sur la technologie Neodymium.
  • Puissance nominale (RMS/Prog) = 400/800 W
  • Bande passante maximale = 60-20000 Hz
  • Fréquence résonance fs = 60 Hz
  • Impédance nominale R = 8 Ohm
  • Rendement SPL = 96,5 dB (2,83V; 1m)
  • Résistance au courant continu Re = 5,2 Ohm
  • Facteur de force BL = 18 N/A
  • Inductance de la bobine L = 0,65 mH
  • Surface effective de la membrane Sd = 531 cm2
  • Masse déplacée, charge de l'air incluse mms = 43 g
  • Volume équivalent Vas = 64 l
  • Facteur q combiné à l'air libre Qts = 0,26 (Qms=6,3, Qes=0,27)
  • Diamètre bobine = 75 mm
  • Excursion linéaire xlin = +/- 5,5 mm
  • Diamètre de montage d = 280 mm
  • Diamètre/Dimensions total d = 310 mm
  • Profondeur de montage (sans fraisage) t = 148 mm
Fiche technique PDF

plus grande photo

Caisson recommandé 1:
caisson fermé 36 litres
à partir de 104/66 Hz (-3dB/-8dB)

Caisson recommandé 2:
caisson basse-reflex 126 litres
avec 2x HP100 évent 3 cm
à partir de 53/42 Hz (-3dB/-8dB).

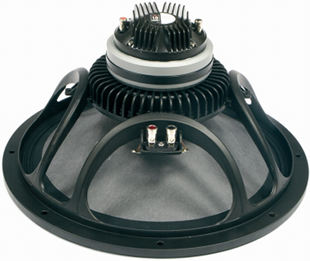

15 NCX 750       Article Nº.: 18s-15ncx750       EUR 614,00 hors TVA: € 515.97 / $ 614.00
HP coaxial 38 cm avec une membrane en papier. Le chassis est fabriqué par injection. Le système d'aimant est basé sur la technologie Neodymium.
  • Puissance nominale (RMS/Prog) = 400/800 W
  • Bande passante maximale = 55-20000 Hz
  • Fréquence résonance fs = 48 Hz
  • Impédance nominale R = 8 Ohm
  • Rendement SPL = 98 dB (2,83V; 1m)
  • Résistance au courant continu Re = 5,3 Ohm
  • Facteur de force BL = 18 N/A
  • Inductance de la bobine L = 0,65 mH
  • Surface effective de la membrane Sd = 881 cm2
  • Masse déplacée, charge de l'air incluse mms = 74,5 g
  • Volume équivalent Vas = 158 l
  • Facteur q combiné à l'air libre Qts = 0,37 (Qms=7,2, Qes=0,39)
  • Diamètre bobine = 75 mm
  • Excursion linéaire xlin = +/- 5,5 mm
  • Diamètre de montage d = 360 mm
  • Diamètre/Dimensions total d = 393 mm
  • Profondeur de montage (sans fraisage) t = 185 mm
Fiche technique PDF
Moteur Pav.   Pavillon   Médium   Boomer   Coaxiaux   n'est plus livrable
Les calculs de caissons prennent en compte la résistance du câblage de 0,3 Ohm. Quand nous n'avons pas- ou ne connaisons pas de résultats de mesures, nous utilisons les données du constructeur. Dans ces cas, nous ne pouvons pas offrir de garantie pour l'exactitude de ces valeurs.
