Hypex Schaltnetzteil-Serie


Schaltnetzteil SMPS400A180

Vergrößern Dieses Modell ist für das UcD180 Modul.

Der SMPS400 ist ein hocheffizientes Sicherheitsklasse- 2 Schaltnetzteil, das speziell für die Verwendung für unser Angebot an UcD ® Verstärkermodulen konzipiert wurde. Hauptmerkmale sind: hoher Wirkungsgrad über den gesamten Lastbereich, extrem kleine Bauform, geringes Gewicht und eine sehr geringe gestrahlte und leitungsgeführte EMI. Der SMPS400 bietet auch einen erweiterte Überstromschutz, der im Falle der vorübergehenden Überlast einfach die Ausgangsspannung reduziert, nur wenn die Überlastbedingung für eine längere Zeit vorherrscht, wird die Versorgung in den Hiccup-Modus wechseln, bis die Überlast erlischt. Dieses Feature kombiniert mit großen Elektrolyt-Pufferkondensatoren führt zu der Möglichkeit, einen hohen dynamische Spielraum der Stromversorgung des angeschlossenen Verstärker zu nutzen. Der SMPS400 enthält auch eine isolierte Hilfsspannungsversorgung und eine Steuerschaltung für die direkt Anbindung der UcD ® Verstärkermodule.

Highlights

  • Hohe Effizienz
  • Wählbare Eingangsspannungsbereich
  • Extrem kleine Bauform
  • Geringer EMI

Anwendungen

  • Versorgung für einzelne oder mehrere Verstärker der UcD ™-Reihe
  • Aktivlautsprecher

Allgemeines

  • Erweiterter Überstromschutz
  • Betrieb mit Fernbedienung
  • Geringes Gewicht
  • kompakt
  • Passt in 1HE (Zusatzdämmung erforderlich)
  • Feste Ausgangsspannung (2 Versionen verfügbar)

Technische Daten

  • High Line Eingangsspannung: 190- 250V ~
  • Geringe Line-Eingangsspannung : 95- 130V~
  • Ausgangsspannung: 2x46Vdc
  • Max. Ausgangsleistung: 600W
  • Max. Ausgangsleistung: 400W @ 20Hz
  • Schaltfrequenz: 100 kHz

Mechanische Daten

  • Gewicht: 300g
  • Abmessungen: 105mm x 100mm x 42 (37) mm

Datenblatt (in englisch)

Preis pro Stück   (Art.-Nr. hy-SMPTS400A180) EUR 104,04 ohne MwSt: € 87.43 / $ 78.06



Schaltnetzteil SMPS400A400

Vergrößern Dieses Modell ist für das UcD400 Modul.

Der SMPS400 ist ein hocheffizientes Sicherheitsklasse- 2 Schaltnetzteil, das speziell für die Verwendung für unser Angebot an UcD ® Verstärkermodulen konzipiert wurde. Hauptmerkmale sind: hoher Wirkungsgrad über den gesamten Lastbereich, extrem kleine Bauform, geringes Gewicht und eine sehr geringe gestrahlte und leitungsgeführte EMI. Der SMPS400 bietet auch einen erweiterte Überstromschutz, der im Falle der vorübergehenden Überlast einfach die Ausgangsspannung reduziert, nur wenn die Überlastbedingung für eine längere Zeit vorherrscht, wird die Versorgung in den Hiccup-Modus wechseln, bis die Überlast erlischt. Dieses Feature kombiniert mit großen Elektrolyt-Pufferkondensatoren führt zu der Möglichkeit, einen hohen dynamische Spielraum der Stromversorgung des angeschlossenen Verstärker zu nutzen. Der SMPS400 enthält auch eine isolierte Hilfsspannungsversorgung und eine Steuerschaltung für die direkt Anbindung der UcD ® Verstärkermodule.

Highlights

  • Hohe Effizienz
  • Wählbare Eingangsspannungsbereich
  • Extrem kleine Bauform
  • Geringer EMI

Anwendungen

  • Versorgung für einzelne oder mehrere Verstärker der UcD ™-Reihe
  • Aktivlautsprecher

Allgemeines

  • Erweiterter Überstromschutz
  • Betrieb mit Fernbedienung
  • Geringes Gewicht
  • kompakt
  • Passt in 1HE (Zusatzdämmung erforderlich)
  • Feste Ausgangsspannung (2 Versionen verfügbar)

Technische Daten

  • High Line Eingangsspannung: 190- 250V ~
  • Geringe Line-Eingangsspannung : 95- 130V~
  • Ausgangsspannung: 2x64Vdc
  • Max. Ausgangsleistung: 600W
  • Max. Ausgangsleistung: 400W @ 20Hz
  • Schaltfrequenz: 100 kHz

Mechanische Daten

  • Gewicht: 300g
  • Abmessungen: 105mm x 100mm x 42 (37) mm

Datenblatt (in englisch)

Preis pro Stück   (Art.-Nr. hy-SMPTS400A400) EUR 104,04 ohne MwSt: € 87.43 / $ 78.06



Schaltnetzteil SMPS600

Vergrößern Dieses Modell ist für das NC400 Modul.

Der SMPS600 Power Supply 600W ist ein hocheffizientes Schaltnetzteil, das speziell entwickelt wurde, um in Kombination mit den NCore ™ Verstärkermodule verwendet zu werden.

Highlights

  • Hohe Effizienz
  • Automatische Eingangsspannungs- Wahl
  • Sehr kleine Bauform
  • Geringe EMI

Anwendungen

  • High-End-Audio-Verstärker

Allgemeines

  • Erweiterter Überstromschutz
  • Betrieb mit Fernbedienung
  • Geringes Gewicht
  • kompakt
  • Feste Ausgangsspannung

Technische Daten

  • High Line Eingangsspannung: 180-264 VAC
  • Low Line-Eingangsspannung : 90 bis 132 Vac
  • Ausgangsspannung: 2x65Vdc
  • Max. Ausgangsleistung: 650W
  • Max. Ausgangsleistung: 600W @ 20Hz
  • Schaltfrequenz: 100 kHz

Mechanische Daten

  • Gewicht: 300g
  • Abmessungen: 140mm x 85mm x 50 (45) mm

Kabelsatz und Montagesatz enthalten.

Datenblatt (in englisch)

Preis pro Stück   (Art.-Nr. hy-SMPS600) EUR 248,00 ohne MwSt: € 208.40 / $ 186.07

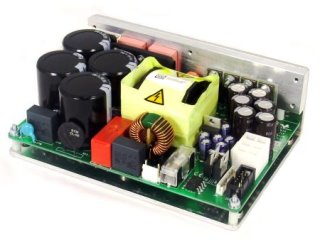

Schaltnetzteil SMPS1200A400

Vergrößern Dieses Modell ist für das UcD400 Modul.

Keine Kabel enthalten.

Der SMPS1200 ist eine hocheffizientes Sicherheitsklasse- 2 Schaltnetzteil, das speziell für die Verwendung der UcD ™ Verstärkermodule konzipiert wurde. Hauptmerkmale sind: hoher Wirkungsgrad über den gesamten Lastbereich, extrem kleine Bauform, geringes Gewicht und eine sehr geringe gestrahlte und leitungsgeführte EMI. Der SMPS1200 bietet auch einen erweiterten Überstromschutz, der im Falle der vorübergehenden Überlast den Ausgangsstrom begrenzt, nur wenn die Überlast für eine längere Zeit vorherrscht, wird die Versorgung in den Hiccup-Modus wechseln, bis die Überlast erlischt. Dieses Feature kombiniert mit großen Elektrolyt-Pufferkondensatoren führt zu der Möglichkeit, einen hohen dynamische Spielraum der Stromversorgung des angeschlossenen Verstärker zu nutzen. Der SMPS1200 enthält auch eine isolierte Hilfsspannungsversorgung und eine Steuerschaltung für die direkt Anbindung der UcD ® Verstärkermodule.

Highlights

  • Hohe Effizienz
  • Wählbare Eingangsspannungsbereich
  • Sehr kleine Bauform
  • Geringe EMII

Anwendungen

  • Versorgung für einzelne oder mehrere Verstärker der UcD ™-Reihe
  • Aktivlautsprecher

Allgemeines

  • Überstromschutz
  • Betrieb mit Fernbedienung
  • Geringes Gewicht
  • kompakt
  • Passt in 1HE (Zusatzdämmung erforderlich)
  • Feste Ausgangsspannung (2 Versionen verfügbar)

Technische Daten

  • High Line Eingangsspannung: 190- 250V ~
  • Low Line-Eingangsspannung : 95- 130V~
  • Ausgangsspannung: 2x64Vdc
  • Max. Ausgangsleistung: 1500W
  • Max. Ausgangsleistung: 1200W @ 20Hz
  • Schaltfrequenz: 100 kHz

Mechanische Daten

  • Gewicht: 750g
  • Abmessungen: 165mm x 105mm x 55mm

Preis pro Stück   (Art.-Nr. hy-SMPS1200A400) EUR 191,25 ohne MwSt: € 160.71 / $ 143.49



Schaltnetzteil SMPS1200A700

Vergrößern Dieses Modell ist für das UcD700 Modul.

Keine Kabel enthalten.

Der SMPS1200 ist eine hocheffizientes Sicherheitsklasse- 2 Schaltnetzteil, das speziell für die Verwendung der UcD ™ Verstärkermodule konzipiert wurde. Hauptmerkmale sind: hoher Wirkungsgrad über den gesamten Lastbereich, extrem kleine Bauform, geringes Gewicht und eine sehr geringe gestrahlte und leitungsgeführte EMI. Der SMPS1200 bietet auch einen erweiterten Überstromschutz, der im Falle der vorübergehenden Überlast den Ausgangsstrom begrenzt, nur wenn die Überlast für eine längere Zeit vorherrscht, wird die Versorgung in den Hiccup-Modus wechseln, bis die Überlast erlischt. Dieses Feature kombiniert mit großen Elektrolyt-Pufferkondensatoren führt zu der Möglichkeit, einen hohen dynamische Spielraum der Stromversorgung des angeschlossenen Verstärker zu nutzen. Der SMPS1200 enthält auch eine isolierte Hilfsspannungsversorgung und eine Steuerschaltung für die direkt Anbindung der UcD ® Verstärkermodule.

Highlights

  • Hohe Effizienz
  • Wählbare Eingangsspannungsbereich
  • Sehr kleine Bauform
  • Geringe EMII

Anwendungen

  • Versorgung für einzelne oder mehrere Verstärker der UcD ™-Reihe
  • Aktivlautsprecher

Allgemeines

  • Überstromschutz
  • Betrieb mit Fernbedienung
  • Geringes Gewicht
  • kompakt
  • Passt in 1HE (Zusatzdämmung erforderlich)
  • Feste Ausgangsspannung (2 Versionen verfügbar)

Technische Daten

  • High Line Eingangsspannung: 180-264V ~
  • Low Line-Eingangsspannung : 90-132V~
  • Ausgangsspannung: 2x85Vdc
  • Max. Ausgangsleistung: 1500W
  • Max. Ausgangsleistung: 1200W @ 20Hz
  • Schaltfrequenz: 100 kHz

Mechanische Daten

  • Gewicht: 750g
  • Abmessungen: 165mm x 105mm x 55mm

Preis pro Stück   (Art.-Nr. hy-SMPS1200A700) EUR 191,25 ohne MwSt: € 160.71 / $ 143.49



Schaltnetzteil SMPS3k

Vergrößern Dieses Modell ist für das UcD700 und UcD2k Modul.

Keine Kabel enthalten.

Der SMPS3K ist eine hocheffizientes Sicherheitsklasse-1- Schaltnetzteil, das speziell für die Verwendung der UcD ® Verstärkermodule konzipiert wurde. Hauptmerkmale sind: hoher Wirkungsgrad über den gesamten Lastbereich, extrem kleine Bauform, geringes Gewicht und eine sehr geringe abgestrahlte und leitungsgebundene EMI. Der SMPS3K bietet auch einen erweiterten Überstromschutz, der im Falle der vorübergehenden Überlast den Ausgangsstrom begrenzt, nur wenn die Überlast für eine längere Zeit vorherrscht, wird die Versorgung in den Hiccup-Modus wechseln, bis die Überlast erlischt. Dieses Feature kombiniert mit großen Elektrolyt-Pufferkondensatoren führt zu der Möglichkeit, einen hohen dynamische Spielraum der Stromversorgung des angeschlossenen Verstärker zu nutzen. The SMPS3K also includes an auxiliary isolated ±23V supply and a control circuit directly interfacing with our range of (OEM and standard) UcD® amplifier modules.

Highlights

  • Hohe Effizienz
  • Wählbare Eingangsspannungsbereich
  • Geringe EMII

Anwendungen

  • Versorgung für einzelne oder mehrere Verstärker der UcD ™-Reihe
  • Aktivlautsprecher

Allgemeines

  • Überstromschutz
  • Betrieb mit Fernbedienung
  • Geringes Gewicht
  • kompakt
  • Feste Ausgangsspannung

Technische Daten

  • High Line Eingangsspannung: 180-264V ~
  • Low Line-Eingangsspannung : 90-132V~
  • Ausgangsspannung: 2x85Vdc
  • Max. Ausgangsleistung: 3600W
  • Max. Ausgangsleistung: 3000W @ 20Hz
  • Schaltfrequenz: 100 kHz

Mechanische Daten

  • Gewicht: 1,5kg
  • Abmessungen: 200mm x 145mm x 55mm

Datenblatt (in englisch)

Handbuch (in englisch)

Preis pro Stück   (Art.-Nr. hy-SMPS3K) EUR 280,00 ohne MwSt: € 235.29 / $ 210.08

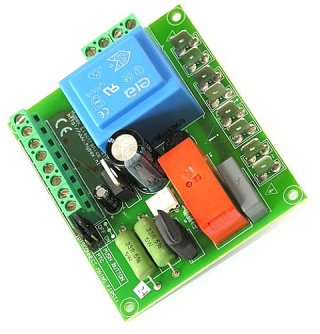

Schaltnetzteil Softstart module

Vergrößern Softstart-Modul zur Minimierung der Transformator- Einschaltströme und für das Bedienen über Drucktaster in der gleichen Zeit. Kritische Temperaturen werden mit einem Thermistor (PTC nicht enthalten) überwacht. Der Baugruppenzustand kann mit einem oder zwei LEDs (LED nicht enthalten) angegeben werden.

Anwendungen

  • Mono / Stereo-Verstärker

Allgemeines

  • Transformer inrush current limiter
  • Pushbutton control
  • Low power switch control
  • Temperature monitoring
  • Single/dual LED indication

Technische Daten

  • 115/230V Betrieb
  • Maximale Ausgangsleistung 1500VA
  • Maximal 6A Dauerstrom

Mechanische Daten

  • Gewicht: 175g
  • Maße: 75mm x 68mm x 35mm

Datenblatt (in englisch)

Handbuch (in englisch)

Preis pro Stück   (Art.-Nr. hy-UCD-SStart) EUR 59,50 ohne MwSt: € 50.00 / $ 44.64
