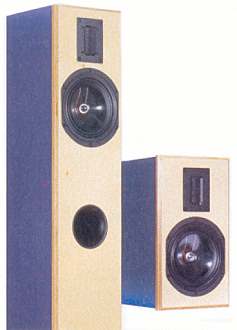

Harwood Monitor 18 - als Regalbox oder als Standbox aus Hobby Hifi 6/2007

Die Daten der Regalbox:
- Maße (HxBxT): 34,6 x 19,6 x 27 cm
- Impedanz: 6 Ohm
- Trennfrequenz: 3 kHz
- Empfindlichkeit: 84,5 dB (2,83V/1m)
- Frequenzbereich (-3dB): 52-33000Hz
- Prinzip: geschl. Gehäuse mit Serienkond.

Die Daten der Standbox:
- Maße (HxBxT): 100,3 x 19,6 x 27 cm
- Impedanz: 6 Ohm
- Trennfrequenz: 3 kHz
- Empfindlichkeit: 85,5 dB (2,83V/1m)
- Frequenzbereich (-3dB): 35-33000Hz
- Prinzip: Bassreflexbox

Bernd Timmermanns schuf zum 25-jährigen Geburtstag von HiFisound ein paar neue Monitore, die er mit dem Harwood Bändchen UR 2.0 und dem Tieftöner Harwood 18 WXP Kegel bestückte.

Die Box wurde in zwei Varianten konzipiert; als Standbox und als Regalbox:
- die Bassreflex-Standbox Harwood Monitor 18 XL
- die Regalbox Harwood Monitor 18

Die Regalbox wurde als GHP (geschlossene hochpassgefilterte)-Variante erstellt , die zur Tiefbassanhebung einen Kondensator in Reihe zum Tieftöner erhält.

Die Standbox erhielt einen Helmholtz-Absorber zur Unterdrückung der Gehäuseresonanzen. Harwood Monitor 18

Auszug aus der Klangbeschreibung aus Hobby HiFi 6/2007

... "Die ausnehmend zierliche Regalbox macht ihr Tiefbass-Manko mit einer herausragend präzisen Tieftonwiedergabe wett. Der Monitor 18 XL punktet dafür mit fulminantem Bassvolumen. Die Mittel- und Hochtonbereiche beider Monitore geben sich zum Verwechseln ähnlich. Musik ohne nennenswerten Tiefbass klingt tatsächlich über beide Lautsprecherpaare gleich. Beeindruckend ist vor allem die Natürlichkeit von Stimmen und deren plastische, räumliche, geradezu greifbar realistische Darstellung. Dabei ist eine gewisse Tendenz zur Tiefe durchaus feststellbar: Die extreme Nahortung, wie sie viele D'Appolito-Konstruktionen bieten, ist hier nicht gegeben. Das Klangbild ist insgesamt relativ weit in die Tiefe versetzt, wobei dies der Tiefenstaffelung keinerlei Abbruch tut - ganz im Gegenteil: Die Trennung der Stimmen und Instrumente gelingt ganz vorzüglich, und insgesamt ist eine große Leichtigkeit und Luftigkeit festzustellen. Daran ändert sich nicht einmal etwas, wenn die Abhörlautstärke forciert wird: Nicht zuletzt dank der relativ hohen Trennfrequenz (3000 Hertz gegenüber 2000 Hertz beim Monitor 17) sind Monitor 18 und 18 XL beachtlich pegelfest. Im Grenzbereich hat der kleine Monitor 18 sogar die Nase vom: Sein elektrisches Hochpassfilter hält tiefstfrequente Signale zurück, die beim Bassreflexlautsprecher nur unnötige Membranauslenkungen hervorrufen."

Unser Bausatz enthält

die Regalbox
- das Harwood Bändchen UR 2.0
- der Harwood Tieftöner 18 WXP Kegel
- 1 Beutel (=2 Matten) Polyester Dämmmaterial

- selbstklebende Dichtstreifen
- 10 Pan-Schrauben 4x20 schwarz
- 2 Polklemmen
- 1,5 m Lautsprecherkabel 2x2,5 mm2
- die Bauanleitung
die Standbox
- das Harwood Bändchen UR 2.0
- der Harwood Tieftöner 18 WXP Kegel
- 2 1/2 Beutel (=5 Matten) Polyester Dämmmaterial
- 2x HP 70
- selbstklebende Dichtstreifen
- 10 Pan-Schrauben 4x20 schwarz
- 2 Polklemmen
- 2,5 m Lautsprecherkabel 2x2,5 mm2
- die Bauanleitung
und die Frequenzweichenbauteile zur Anordnung auf einem Holzbrett:
- 1,5 mH Luftspule / 1,4 mm
- 0,47 mH Luftspule / 0,7 mm
- 1,0 mH Luftspule / 0,7 mm
- 560 uF Elko, rau
- 10 uF Elko, glatt
- 4,7 uF MKP-Kondensator
- 10 uF Elko, glatt
- 10 Ohm-MOX10-Widerstand (braun-schwarz-schwarz)
- 4,7 Ohm-MOX10-Widerstand (gelb-violett-gold)
- 4,7 Ohm-MOX4-Widerstand (gelb-violett-gold)
- 1,5 Ohm-MOX4-Widerstand (braun-grün-gold)
- 1,2 mH Luftspule / 1,4 mm
- 0,47 mH Luftspule / 0,7 mm
- 1,0 mH Luftspule / 0,7 mm

- 15 uF Elko, glatt
- 4,7 uF MKP-Kondensator
- 10 uF Elko, glatt
- 3,9 Ohm-MOX10-Widerstand (orange-weiß-gold)
- 4,7 Ohm-MOX10-Widerstand (gelb-violett-gold)
- 4,7 Ohm-MOX4-Widerstand (gelb-violett-gold)
- 1,5 Ohm-MOX4-Widerstand (braun-grün-gold)

Bausatz-Preis pro Regalbox ohne Holz: - nicht lieferbar

Bausatz-Preis pro Standbox ohne Holz: - nicht lieferbar

Hinweis:
Wenn Sie die Frequenzweichenbauteile nicht auf Holz, sondern lieber auf eine Platte montieren wollen, so empfehlen wir eine Rasterleiterplatte mit 140 x 102 mm Größe, wovon pro Box zwei benötigt werden.

Preis Rasterleiterplatte RA 140 (I-2765): EUR 3,70 ohne MwSt: € 3.11 / $ 2.78

Harwood-Monitor 18, High-End

Wünschen Sie eine absolut hochwertige Frequenzweiche, dann ist die High-End-Variante für Sie die richtige Version. Sie enthält
- eine Auskleidung der Wände mit selbstklebendem Damping 10 (dafür etwas weniger Dämmwatte)
- unten aufgeführte Frequenzweichenbauteile zur Anordnung auf einem Holzbrett:
- 1,5 mH cfc-Folienspule (<0,5 Ohm)
- 0,47 mH Backlack-Luftspule / 0,7 mm
- 1,0 mH Backlack-Luftspule / 0,7 mm
- 560 uF Elko, rau + 10 uF MKP parallel
- 10 uF Elko, glatt
- 4,7 uF Clarity CAP ESA-Kondensator
- 10 uF MKP-Kondensator
- 10 Ohm-MOX10-Widerstand (braun-schwarz-schwarz)
- 4,7 Ohm-MOX10-Widerstand (gelb-violett-gold)
- 4,7 Ohm-MOX4-Widerstand (gelb-violett-gold)
- 1,5 Ohm-MOX4-Widerstand (braun-grün-gold)
- 1,2 mH cfc-Folienspule (<0,5 Ohm)
- 0,47 mH Backlack-Luftspule / 0,7 mm
- 1,0 mH Backlack-Luftspule / 0,7 mm

- 15 uF Elko, glatt
- 4,7 uF Clarity CAP ESA-Kondensator
- 10 uF MKP-Kondensator
- 3,9 Ohm-MOX10-Widerstand (orange-weiß-gold)
- 4,7 Ohm-MOX10-Widerstand (gelb-violett-gold)
- 4,7 Ohm-MOX4-Widerstand (gelb-violett-gold)
- 1,5 Ohm-MOX4-Widerstand (braun-grün-gold)

Bausatz-Preis pro Regalbox ohne Holz:
- nicht lieferbar

Bausatz-Preis pro Standbox ohne Holz:
- nicht lieferbar

Hinweis:
Wenn Sie die Frequenzweichenbauteile nicht auf Holz, sondern lieber auf eine Platte montieren wollen, so empfehlen wir eine Rasterleiterplatte mit 140 x 102 mm Größe, wovon pro Box zwei benötigt werden.

Preis Rasterleiterplatte RA 140 (I-2765): EUR 3,70 ohne MwSt: € 3.11 / $ 2.78

Impedanzlinearisierung

Wenn Sie die Box mit einem Röhrenverstärker betreiben wollen, benötigen Sie eine Impedanzkorrektur, die aus 3 Bauelementen besteht: 33 uF Elko glatt, 0,33 mH Luftspule und 6,8 Ohm-Widerstand, 20 Watt: Auch in der High-End-Variante bieten wir die Standard-Bauteile an, da es klanglich mit teueren Bauteilen keine Verbesserung gibt (auf Wunsch erhalten Sie natürlich auch von uns High-End Bauteile in der Impedanzkorrektur).

Preis Impedanzkorrektur:
- nicht lieferbar
