Hochtöner   Tieftöner   Koaxiallautsprecher   Auslauftypen

Excel

Die nordischen Seas Excel Lautsprecherchassis sind hervorragende Komponenten, die in wertigen Fertigboxen zu finden sind.

Wir bieten damit eine Reihe von Bausätzen wie Thor Evo 04 oder Ex Trio 22 oder Audimax an.





Hochtöner

T25CF001 (E0006-06)       Best.-Nr.: seas-E0006-06       EUR 108,00 ohne MwSt: € 90.76 / $ 84.82
26 mm Kalottenhochtöner mit Gewebe-Membran. Der Lautsprecher hat eine Metallfrontplatte mit 6 mm Stärke. Der Doppelmagnet erhöht den Wirkungsgrad und verbessert die Kontrolle über die Membranbewegung. Er reduziert außerdem das magnetische Streufeld, so dass der Lautsprecher auch für Heimkino-Anwendungen geeignet ist.
  • Belastbarkeit (Nenn/Musik) = 90/200(>2500Hz/12dB) W
  • Frequenzbereich = 2000-25000 Hz
  • Resonanzfrequenz fs = 700 Hz
  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 91 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 4,6 Ohm
  • Kraftfaktor BL = 3,5 N/A
  • Schwingspuleninduktivität L = 0,05 mH
  • Effektive Membranfläche Sd = 7 cm2
  • Bewegte Masse incl. Luftlast mms = 0,33 g
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 0,25 mm
  • Einbaudurchmesser d = 85 mm
  • Aussendurchmesser d = 110 mm
  • Einbautiefe (nicht eingefräst) t = 53 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

T25CF002 (E0011-06)       Best.-Nr.: seas-E0011-06       EUR 248,60 ohne MwSt: € 208.91 / $ 195.24
26 mm Kalottenhochtöner mit Gewebe-Membran. Der Lautsprecher hat eine Metallfrontplatte mit 6 mm Stärke. Ein Magnetsystem mit 6 kreisförmig angeordneten Neodym-Magnetblöcken treibt den Lautsprecher an.
  • Belastbarkeit (Nenn/Musik) = 90/200(>2500Hz/12dB) W
  • Frequenzbereich = 2000-25000 Hz
  • Resonanzfrequenz fs = 500 Hz
  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 89 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 4,6 Ohm
  • Kraftfaktor BL = 3,1 N/A
  • Schwingspuleninduktivität L = 0,05 mH
  • Effektive Membranfläche Sd = 7 cm2
  • Bewegte Masse incl. Luftlast mms = 0,37 g
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 0,5 mm
  • Einbaudurchmesser d = 75 mm
  • Aussendurchmesser d = 110 mm
  • Einbautiefe (nicht eingefräst) t = 41 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

T25C003 (E0036-06)       Best.-Nr.: seas-E0036-06       EUR 143,50 ohne MwSt: € 120.59 / $ 112.70
26 mm Kalottenhochtöner mit Gewebe-Membran. Der Lautsprecher hat eine Metallfrontplatte mit 6 mm Stärke. Der Doppelmagnet erhöht den Wirkungsgrad und verbessert die Kontrolle über die Membranbewegung. Er reduziert außerdem das magnetische Streufeld, so dass der Lautsprecher auch für Heimkino-Anwendungen geeignet ist.
  • Belastbarkeit (Nenn/Musik) = 90/200(>2500Hz/12dB) W
  • Frequenzbereich = 2000-25000 Hz
  • Resonanzfrequenz fs = 600 Hz
  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 91 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 4,6 Ohm
  • Kraftfaktor BL = 3,5 N/A
  • Schwingspuleninduktivität L = 0,05 mH
  • Effektive Membranfläche Sd = 7 cm2
  • Bewegte Masse incl. Luftlast mms = 0,33 g
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 0,25 mm
  • Einbaudurchmesser d = 73 mm
  • Aussendurchmesser d = 110 mm
  • Einbautiefe (nicht eingefräst) t = 59 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

T29AF001 (E0039)       Best.-Nr.: seas-E0039-06       auf Anfrage
26 mm Kalottenhochtöner mit Aluminium-Membran. Der Lautsprecher hat eine Metallfrontplatte mit 6 mm Stärke. Ein Magnetsystem mit 6 kreisförmig angeordneten Neodym-Magnetblöcken treibt den Lautsprecher an.
  • Belastbarkeit (Nenn/Musik) = 100/220(>2500Hz/12dB) W
  • Frequenzbereich = 2000-22000 Hz
  • Resonanzfrequenz fs = 500 Hz
  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 92 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 4,7 Ohm
  • Kraftfaktor BL = 3,9 N/A
  • Schwingspuleninduktivität L = 0,05 mH
  • Effektive Membranfläche Sd = 8 cm2
  • Bewegte Masse incl. Luftlast mms = 0,39 g
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 0,5 mm
  • Einbaudurchmesser d = 85 mm
  • Aussendurchmesser d = 110 mm
  • Einbautiefe (nicht eingefräst) t = 43 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

T29CF001 (E0038-06)       Best.-Nr.: seas-E0038-06       auf Anfrage
26 mm Kalottenhochtöner mit Gewebe-Membran. Der Lautsprecher hat eine Metallfrontplatte mit 6 mm Stärke. Ein Magnetsystem mit 6 kreisförmig angeordneten Neodym-Magnetblöcken treibt den Lautsprecher an.
  • Belastbarkeit (Nenn/Musik) = 90/200(>2500Hz/12dB) W
  • Frequenzbereich = 2000-25002 Hz
  • Resonanzfrequenz fs = 550 Hz
  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 93 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 4,7 Ohm
  • Kraftfaktor BL = 3,9 N/A
  • Schwingspuleninduktivität L = 0,05 mH
  • Effektive Membranfläche Sd = 8 cm2
  • Bewegte Masse incl. Luftlast mms = 0,35 g
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 0,5 mm
  • Einbaudurchmesser d = 85 mm
  • Aussendurchmesser d = 110 mm
  • Einbautiefe (nicht eingefräst) t = 43 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

T29CF002 (E0040-06) Crescendo       Best.-Nr.: seas-E0040-06       EUR 277,00 ohne MwSt: € 232.77 / $ 217.54
26 mm Kalottenhochtöner mit Gewebe-Membran. Der Lautsprecher hat eine Metallfrontplatte mit 6 mm Stärke. Ein Magnetsystem mit 6 kreisförmig angeordneten Neodym-Magnetblöcken treibt den Lautsprecher an.
  • Belastbarkeit (Nenn/Musik) = 90/200 W
  • Frequenzbereich = 2000-25000 Hz
  • Resonanzfrequenz fs = 500 Hz
  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 92,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 4,7 Ohm
  • Kraftfaktor BL = 3,5 N/A
  • Schwingspuleninduktivität L = 0,05 mH
  • Effektive Membranfläche Sd = 8 cm2
  • Bewegte Masse incl. Luftlast mms = 0,35 g
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 0,5 mm
  • Einbaudurchmesser d = 85 mm
  • Aussendurchmesser d = 110 mm
  • Einbautiefe (nicht eingefräst) t = 43 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

T29MF001 (E0047-04) Magnum       Best.-Nr.: seas-E0047-04       EUR 309,90 ohne MwSt: € 260.42 / $ 243.38
26 mm Kalottenhochtöner mit Magnesium-Membran. Der Lautsprecher hat eine Metallfrontplatte mit 6 mm Stärke. Ein Magnetsystem mit 6 kreisförmig angeordneten Neodym-Magnetblöcken treibt den Lautsprecher an.
  • Belastbarkeit (Nenn/Musik) = 90/200 W
  • Frequenzbereich = 2000-25000 Hz
  • Resonanzfrequenz fs = 500 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 92 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,5 Ohm
  • Kraftfaktor BL = 3 N/A
  • Schwingspuleninduktivität L = 0,03 mH
  • Effektive Membranfläche Sd = 8 cm2
  • Bewegte Masse incl. Luftlast mms = 0,35 g
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 0,7 mm
  • Einbaudurchmesser d = 85 mm
  • Aussendurchmesser d = 110 mm
  • Einbautiefe (nicht eingefräst) t = 40 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

T35C002 (E0055-06)       Best.-Nr.: seas-E0055-06       EUR 199,70 ohne MwSt: € 167.82 / $ 156.84
35 mm Kalottenhochtöner mit Gewebe-Membran. Der Lautsprecher hat eine Metallfrontplatte mit 6 mm Stärke.
  • Belastbarkeit (Nenn/Musik) = 100/250 W
  • Frequenzbereich = 1500-25000 Hz
  • Resonanzfrequenz fs = 620 Hz
  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 95 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 4,6 Ohm
  • Kraftfaktor BL = 4,3 N/A
  • Schwingspuleninduktivität L = 0,06 mH
  • Effektive Membranfläche Sd = 11,9 cm2
  • Bewegte Masse incl. Luftlast mms = 0,47 g
  • Durchmesser der Schwingspule = 35 mm
  • Lineare Auslenkung xlin = +/- 0,5 mm
  • Einbaudurchmesser d = 85,5 mm
  • Aussendurchmesser d = 110 mm
  • Einbautiefe (nicht eingefräst) t = 30 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

T29B001 (E0058-06) Beryllium       Best.-Nr.: seas-E0058-06       EUR 777,90 ohne MwSt: € 653.70 / $ 610.93
26 mm Kalottenhochtöner mit Berryllium-Membran. Der Lautsprecher hat eine Metallfrontplatte mit 6 mm Stärke. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.
  • Belastbarkeit (Nenn/Musik) = 90/200 W
  • Frequenzbereich = 2000-25000 Hz
  • Resonanzfrequenz fs = 533 Hz
  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 93,6 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 4,6 Ohm
  • Kraftfaktor BL = 3,5 N/A
  • Schwingspuleninduktivität L = 0,01 mH
  • Effektive Membranfläche Sd = 8 cm2
  • Bewegte Masse incl. Luftlast mms = 0,3 g
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 0,25 mm
  • Einbaudurchmesser d = 85,5 mm
  • Aussendurchmesser d = 110 mm
  • Einbautiefe (nicht eingefräst) t = 30 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

T29D001 (E0100-04) Diamond       Best.-Nr.: seas-E0100-04       EUR 5126,20 ohne MwSt: € 4307.73 / $ 4025.92
26 mm Kalottenhochtöner mit $spr_mmdi-Membran. Der Lautsprecher hat eine Metallfrontplatte mit 4 mm Stärke. Ein Magnetsystem mit Neodym-Magneten treibt den Lautsprecher an.
  • Belastbarkeit (Nenn/Musik) = 55/150 W
  • Frequenzbereich = 1800-50000 Hz
  • Resonanzfrequenz fs = 530 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 91 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,8 Ohm
  • Kraftfaktor BL = 2,5 N/A
  • Schwingspuleninduktivität L = 0,01 mH
  • Effektive Membranfläche Sd = 8 cm2
  • Bewegte Masse incl. Luftlast mms = 0,36 g
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 0,7 mm
  • Einbaudurchmesser d = 85 mm
  • Aussendurchmesser d = 100 mm
  • Einbautiefe (nicht eingefräst) t = 33 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden




Tieftöner

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,3 Liter
ab 100/63 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
4,4 Liter BR-Box
mit HP35 der Länge 21 cm
ab 52/41 Hz (-3dB/-8dB).

W12CY001 (E0021-08S)       Best.-Nr.: seas-E0021-08S       EUR 175,80 ohne MwSt: € 147.73 / $ 138.07
11 cm Tieftöner mit Magnesium-Membran.
  • Belastbarkeit (Nenn/Musik) = 70/200 W
  • Frequenzbereich = 60-3500 Hz
  • Resonanzfrequenz fs = 45 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 84 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,6 Ohm
  • Kraftfaktor BL = 5,4 N/A
  • Schwingspuleninduktivität L = 0,43 mH
  • Effektive Membranfläche Sd = 50 cm2
  • Bewegte Masse incl. Luftlast mms = 7,5 g
  • Äquivalentvolumen Vas = 6 l
  • Freiluftgesamtgüte Qts = 0,36 (Qms=2,5, Qes=0,42)
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 3 mm
  • Einbaudurchmesser d = 99 mm
  • Aussendurchmesser d = 120,4 mm
  • Einbautiefe (nicht eingefräst) t = 66,5 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 0,9 Liter
ab 130/82 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
3,2 Liter BR-Box
mit HP35 der Länge 16 cm
ab 66/53 Hz (-3dB/-8dB).

W12CY003 (E0044-08S)       Best.-Nr.: seas-E0044-08S       EUR 145,00 ohne MwSt: € 121.85 / $ 113.88
11 cm Tieftöner mit Papier-Membran.
  • Belastbarkeit (Nenn/Musik) = 70/200 W
  • Frequenzbereich = 60-3500 Hz
  • Resonanzfrequenz fs = 60 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 85,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,5 Ohm
  • Kraftfaktor BL = 5,5 N/A
  • Schwingspuleninduktivität L = 0,41 mH
  • Effektive Membranfläche Sd = 50 cm2
  • Bewegte Masse incl. Luftlast mms = 6,1 g
  • Äquivalentvolumen Vas = 4 l
  • Freiluftgesamtgüte Qts = 0,37 (Qms=2,3, Qes=0,44)
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 3 mm
  • Einbaudurchmesser d = 99 mm
  • Aussendurchmesser d = 120,4 mm
  • Einbautiefe (nicht eingefräst) t = 66,5 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 2,1 Liter
ab 98/62 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
7,1 Liter BR-Box
mit HP35 der Länge 12 cm
ab 51/40 Hz (-3dB/-8dB).

W14 CY001       Best.-Nr.: seas-E0008-08S       EUR 276,00 ohne MwSt: € 231.93 / $ 216.76
12 cm Tieftöner mit Magnesium-Membran.
  • Belastbarkeit (Nenn/Musik) = 75/120 W
  • Resonanzfrequenz fs = 43 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 87 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,4 Ohm
  • Kraftfaktor BL = 5,8 N/A
  • Schwingspuleninduktivität L = 0,37 mH
  • Effektive Membranfläche Sd = 75 cm2
  • Bewegte Masse incl. Luftlast mms = 9,6 g
  • Äquivalentvolumen Vas = 10,6 l
  • Freiluftgesamtgüte Qts = 0,35 (Qms=1,8, Qes=0,44)
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 4 mm
  • Einbaudurchmesser d = 113 mm
  • Aussendurchmesser d = 133,2 mm
  • Einbautiefe (nicht eingefräst) t = 65,3 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 3 Liter
ab 85/53 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
10,2 Liter BR-Box
mit HP35 der Länge 11 cm
ab 44/34 Hz (-3dB/-8dB).

W15CY001 (E0015-08S)       Best.-Nr.: seas-E0015-08S       EUR 186,20 ohne MwSt: € 156.47 / $ 146.23
13 cm Tieftöner mit Magnesium-Membran.
  • Belastbarkeit (Nenn/Musik) = 70/200 W
  • Frequenzbereich = 50-3000 Hz
  • Resonanzfrequenz fs = 38 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 85,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,5 Ohm
  • Kraftfaktor BL = 5,5 N/A
  • Schwingspuleninduktivität L = 0,49 mH
  • Effektive Membranfläche Sd = 75 cm2
  • Bewegte Masse incl. Luftlast mms = 9,5 g
  • Äquivalentvolumen Vas = 14 l
  • Freiluftgesamtgüte Qts = 0,36 (Qms=2,22, Qes=0,43)
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 4 mm
  • Einbaudurchmesser d = 112 mm
  • Aussendurchmesser d = 146 mm
  • Einbautiefe (nicht eingefräst) t = 75,5 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 4,4 Liter
ab 73/46 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
17 Liter BR-Box
mit HP50 der Länge 20 cm
ab 36/29 Hz (-3dB/-8dB).

W15CH001 (E0037-08S)       Best.-Nr.: seas-E0037-08S       EUR 220,50 ohne MwSt: € 185.29 / $ 173.17
13 cm Tieftöner mit Magnesium-Membran. Ein Magnetsystem mit 6 kreisförmig angeordneten Neodym-Magnetblöcken treibt den Lautsprecher an.
  • Belastbarkeit (Nenn/Musik) = 70/200 W
  • Frequenzbereich = 50-3000 Hz
  • Resonanzfrequenz fs = 38 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 85 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,5 Ohm
  • Kraftfaktor BL = 5,1 N/A
  • Schwingspuleninduktivität L = 0,49 mH
  • Effektive Membranfläche Sd = 75 cm2
  • Bewegte Masse incl. Luftlast mms = 9,5 g
  • Äquivalentvolumen Vas = 14 l
  • Freiluftgesamtgüte Qts = 0,42 (Qms=2,58, Qes=0,5)
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 4 mm
  • Einbaudurchmesser d = 112 mm
  • Aussendurchmesser d = 146 mm
  • Einbautiefe (nicht eingefräst) t = 76 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 4,5 Liter
ab 88/55 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
18 Liter BR-Box
mit HP50 der Länge 11 cm
ab 42/35 Hz (-3dB/-8dB).

W15LY001 (E0041-08S)       Best.-Nr.: seas-E0041-08S       EUR 144,00 ohne MwSt: € 121.01 / $ 113.09
13 cm Tieftöner mit Papier-Membran.
  • Belastbarkeit (Nenn/Musik) = 60/250 W
  • Frequenzbereich = 50-4000 Hz
  • Resonanzfrequenz fs = 49 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 86,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,7 Ohm
  • Kraftfaktor BL = 4,6 N/A
  • Schwingspuleninduktivität L = 0,3 mH
  • Effektive Membranfläche Sd = 75 cm2
  • Bewegte Masse incl. Luftlast mms = 6,28 g
  • Äquivalentvolumen Vas = 12 l
  • Freiluftgesamtgüte Qts = 0,45 (Qms=2,21, Qes=0,56)
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 5 mm
  • Einbaudurchmesser d = 112 mm
  • Aussendurchmesser d = 146 mm
  • Einbautiefe (nicht eingefräst) t = 75,5 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

M15CH001 (E0016-08S)       Best.-Nr.: seas-E0016-08S       - nicht lieferbar
20 cm Tiefmitteltöner mit hochwertiger-Membran.
  • Belastbarkeit (Nenn/Musik) = 100/300 W
  • Frequenzbereich = 150-3000 Hz
  • Resonanzfrequenz fs = 54 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 90 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,7 Ohm
  • Kraftfaktor BL = 5,5 N/A
  • Schwingspuleninduktivität L = 0,31 mH
  • Effektive Membranfläche Sd = 75 cm2
  • Bewegte Masse incl. Luftlast mms = 5,8 g
  • Äquivalentvolumen Vas = 10,9 l
  • Freiluftgesamtgüte Qts = 0,3 (Qms=1,1, Qes=0,41)
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 1 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 1,6 Liter
ab 135/85 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
6,2 Liter BR-Box
mit HP50 der Länge 15 cm
ab 67/54 Hz (-3dB/-8dB).

M15CH002 (E0043-06S)       Best.-Nr.: seas-E0043-06S       EUR 186,20 ohne MwSt: € 156.47 / $ 146.23
13 cm Tiefmitteltöner mit Papier-Membran. Ein Magnetsystem mit 6 kreisförmig angeordneten Neodym-Magnetblöcken treibt den Lautsprecher an.
  • Belastbarkeit (Nenn/Musik) = 70/200 W
  • Frequenzbereich = 60-3500 Hz
  • Resonanzfrequenz fs = 67 Hz
  • Impedanz R = 6 Ohm
  • Kennschalldruck SPL = 88,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 4,9 Ohm
  • Kraftfaktor BL = 5,3 N/A
  • Schwingspuleninduktivität L = 0,43 mH
  • Effektive Membranfläche Sd = 75 cm2
  • Bewegte Masse incl. Luftlast mms = 6,75 g
  • Äquivalentvolumen Vas = 6 l
  • Freiluftgesamtgüte Qts = 0,4 (Qms=1,7, Qes=0,52)
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 3 mm
  • Einbaudurchmesser d = 112 mm
  • Aussendurchmesser d = 146 mm
  • Einbautiefe (nicht eingefräst) t = 76 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 2,8 Liter
ab 87/55 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
9,1 Liter BR-Box
mit HP35 der Länge 12 cm
ab 46/36 Hz (-3dB/-8dB).

W16NX001 (E0049-04S)       Best.-Nr.: seas-E0049-04S       EUR 237,10 ohne MwSt: € 199.24 / $ 186.21
13 cm Tieftöner mit Magnesium-Membran.
  • Belastbarkeit (Nenn/Musik) = 80/250 W
  • Frequenzbereich = 45-2500 Hz
  • Resonanzfrequenz fs = 37 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 88 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3 Ohm
  • Kraftfaktor BL = 5,3 N/A
  • Schwingspuleninduktivität L = 0,25 mH
  • Effektive Membranfläche Sd = 94 cm2
  • Bewegte Masse incl. Luftlast mms = 14,8 g
  • Äquivalentvolumen Vas = 15 l
  • Freiluftgesamtgüte Qts = 0,33 (Qms=2,66, Qes=0,38)
  • Durchmesser der Schwingspule = 39 mm
  • Lineare Auslenkung xlin = +/- 7 mm
  • Einbaudurchmesser d = 126 mm
  • Aussendurchmesser d = 146 mm
  • Einbautiefe (nicht eingefräst) t = 73,5 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 2,8 Liter
ab 89/56 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
9,3 Liter BR-Box
mit HP35 der Länge 11 cm
ab 47/37 Hz (-3dB/-8dB).

W16NX001 (E0049-08S)       Best.-Nr.: seas-E0049-08S       EUR 223,60 ohne MwSt: € 187.90 / $ 175.61
13 cm Tieftöner mit Magnesium-Membran.
  • Belastbarkeit (Nenn/Musik) = 80/250 W
  • Frequenzbereich = 45-2500 Hz
  • Resonanzfrequenz fs = 39 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 85 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,2 Ohm
  • Kraftfaktor BL = 7,3 N/A
  • Schwingspuleninduktivität L = 0,41 mH
  • Effektive Membranfläche Sd = 94 cm2
  • Bewegte Masse incl. Luftlast mms = 13,9 g
  • Äquivalentvolumen Vas = 14 l
  • Freiluftgesamtgüte Qts = 0,34 (Qms=2,16, Qes=0,41)
  • Durchmesser der Schwingspule = 38 mm
  • Lineare Auslenkung xlin = +/- 7 mm
  • Einbaudurchmesser d = 126 mm
  • Aussendurchmesser d = 146 mm
  • Einbautiefe (nicht eingefräst) t = 73,5 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden


großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 3 Liter
ab 104/65 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
7,7 Liter BR-Box
mit HP50 der Länge 22 cm
ab 61/46 Hz (-3dB/-8dB).

W18EX001 (E0017-08S)       Best.-Nr.: seas-E0017-08S       EUR 227,80 ohne MwSt: € 191.43 / $ 178.91
16 cm Tieftöner mit Magnesium-Membran.
  • Belastbarkeit (Nenn/Musik) = 100/250 W
  • Frequenzbereich = 40-2500 Hz
  • Resonanzfrequenz fs = 34 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 88 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,1 Ohm
  • Kraftfaktor BL = 8,4 N/A
  • Schwingspuleninduktivität L = 0,65 mH
  • Effektive Membranfläche Sd = 126 cm2
  • Bewegte Masse incl. Luftlast mms = 15,5 g
  • Äquivalentvolumen Vas = 30 l
  • Freiluftgesamtgüte Qts = 0,26 (Qms=1,8, Qes=0,3)
  • Durchmesser der Schwingspule = 39 mm
  • Lineare Auslenkung xlin = +/- 5 mm
  • Einbaudurchmesser d = 145 mm
  • Aussendurchmesser d = 176 mm
  • Einbautiefe (nicht eingefräst) t = 81 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 9,4 Liter
ab 65/41 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
36 Liter BR-Box
mit HP70 der Länge 21 cm
ab 32/26 Hz (-3dB/-8dB).

W18E001 (E0018-08S)       Best.-Nr.: seas-E0018-08S       EUR 224,60 ohne MwSt: € 188.74 / $ 176.39
16 cm Tieftöner mit Magnesium-Membran.
  • Belastbarkeit (Nenn/Musik) = 100/250 W
  • Frequenzbereich = 40-2500 Hz
  • Resonanzfrequenz fs = 34 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 86 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,1 Ohm
  • Kraftfaktor BL = 6,6 N/A
  • Schwingspuleninduktivität L = 0,65 mH
  • Effektive Membranfläche Sd = 126 cm2
  • Bewegte Masse incl. Luftlast mms = 15,5 g
  • Äquivalentvolumen Vas = 30 l
  • Freiluftgesamtgüte Qts = 0,42 (Qms=2,91, Qes=0,49)
  • Durchmesser der Schwingspule = 39 mm
  • Lineare Auslenkung xlin = +/- 5 mm
  • Einbaudurchmesser d = 145 mm
  • Aussendurchmesser d = 176 mm
  • Einbautiefe (nicht eingefräst) t = 81 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 4,4 Liter
ab 94/59 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
14,6 Liter BR-Box
mit HP50 der Länge 13 cm
ab 50/39 Hz (-3dB/-8dB).

W18NX001 (E0042-08S)       Best.-Nr.: seas-E0042-08S       EUR 168,00 ohne MwSt: € 141.18 / $ 131.94
16 cm Tieftöner mit Papier-Membran.
  • Belastbarkeit (Nenn/Musik) = 80/250 W
  • Frequenzbereich = 30-3000 Hz
  • Resonanzfrequenz fs = 40 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 87,5 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,3 Ohm
  • Kraftfaktor BL = 7 N/A
  • Schwingspuleninduktivität L = 0,43 mH
  • Effektive Membranfläche Sd = 126 cm2
  • Bewegte Masse incl. Luftlast mms = 13,7 g
  • Äquivalentvolumen Vas = 24 l
  • Freiluftgesamtgüte Qts = 0,34 (Qms=2,08, Qes=0,41)
  • Durchmesser der Schwingspule = 39 mm
  • Lineare Auslenkung xlin = +/- 7 mm
  • Einbaudurchmesser d = 145,2 mm
  • Aussendurchmesser d = 176 mm
  • Einbautiefe (nicht eingefräst) t = 81 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 18 Liter
ab 59/37 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
59 Liter BR-Box
mit HP100 der Länge 36 cm
ab 31/24 Hz (-3dB/-8dB).

W22EX001 (E0022-08S)       Best.-Nr.: seas-E0022-08S       EUR 225,70 ohne MwSt: € 189.66 / $ 177.26
20 cm Tieftöner mit Magnesium-Membran.
  • Belastbarkeit (Nenn/Musik) = 120/300 W
  • Frequenzbereich = 30-2000 Hz
  • Resonanzfrequenz fs = 25 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 88 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,1 Ohm
  • Kraftfaktor BL = 8,1 N/A
  • Schwingspuleninduktivität L = 0,61 mH
  • Effektive Membranfläche Sd = 220 cm2
  • Bewegte Masse incl. Luftlast mms = 26,2 g
  • Äquivalentvolumen Vas = 98 l
  • Freiluftgesamtgüte Qts = 0,34 (Qms=2,14, Qes=0,41)
  • Durchmesser der Schwingspule = 39 mm
  • Lineare Auslenkung xlin = +/- 5 mm
  • Einbaudurchmesser d = 186,4 mm
  • Aussendurchmesser d = 220,6 mm
  • Einbautiefe (nicht eingefräst) t = 93 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 9,9 Liter
ab 88/55 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
29 Liter BR-Box
mit HP70 der Länge 14 cm
ab 49/37 Hz (-3dB/-8dB).

W22NY001 (E0045-08S)       Best.-Nr.: seas-E0045-08S       EUR 227,80 ohne MwSt: € 191.43 / $ 178.91
20 cm Tieftöner mit Papier-Membran.
  • Belastbarkeit (Nenn/Musik) = 90/250 W
  • Frequenzbereich = 30-3000 Hz
  • Resonanzfrequenz fs = 33 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 90 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,1 Ohm
  • Kraftfaktor BL = 8,8 N/A
  • Schwingspuleninduktivität L = 0,61 mH
  • Effektive Membranfläche Sd = 220 cm2
  • Bewegte Masse incl. Luftlast mms = 20 g
  • Äquivalentvolumen Vas = 72 l
  • Freiluftgesamtgüte Qts = 0,3 (Qms=1,73, Qes=0,36)
  • Durchmesser der Schwingspule = 39 mm
  • Lineare Auslenkung xlin = +/- 7 mm
  • Einbaudurchmesser d = 186,4 mm
  • Aussendurchmesser d = 220,6 mm
  • Einbautiefe (nicht eingefräst) t = 100 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 32 Liter
ab 46/29 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
108 Liter BR-Box
mit HP100 der Länge 32 cm
ab 24/19 Hz (-3dB/-8dB).

W26FX001 (E0026-08S)       Best.-Nr.: seas-E0026-08S       EUR 331,80 ohne MwSt: € 278.82 / $ 260.58
25 cm Tieftöner mit Magnesium-Membran.
  • Belastbarkeit (Nenn/Musik) = 150/400 W
  • Frequenzbereich = 20-1000 Hz
  • Resonanzfrequenz fs = 20 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 87 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,3 Ohm
  • Kraftfaktor BL = 10,7 N/A
  • Schwingspuleninduktivität L = 1,43 mH
  • Effektive Membranfläche Sd = 330 cm2
  • Bewegte Masse incl. Luftlast mms = 56,3 g
  • Äquivalentvolumen Vas = 162 l
  • Freiluftgesamtgüte Qts = 0,35 (Qms=2,34, Qes=0,41)
  • Durchmesser der Schwingspule = 51 mm
  • Lineare Auslenkung xlin = +/- 7 mm
  • Einbaudurchmesser d = 232,2 mm
  • Aussendurchmesser d = 269 mm
  • Einbautiefe (nicht eingefräst) t = 109,5 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 24 Liter
ab 62/39 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
89 Liter BR-Box
mit HP100 der Länge 18 cm
ab 31/25 Hz (-3dB/-8dB).

W26FX002 (E0046-08S)       Best.-Nr.: seas-E0046-08S       EUR 290,20 ohne MwSt: € 243.87 / $ 227.91
25 cm Tieftöner mit Papier-Membran.
  • Belastbarkeit (Nenn/Musik) = 100/300 W
  • Frequenzbereich = 30-1000 Hz
  • Resonanzfrequenz fs = 31 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 89 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,2 Ohm
  • Kraftfaktor BL = 10,9 N/A
  • Schwingspuleninduktivität L = 0,81 mH
  • Effektive Membranfläche Sd = 330 cm2
  • Bewegte Masse incl. Luftlast mms = 42,4 g
  • Äquivalentvolumen Vas = 87 l
  • Freiluftgesamtgüte Qts = 0,4 (Qms=2,55, Qes=0,47)
  • Durchmesser der Schwingspule = 51 mm
  • Lineare Auslenkung xlin = +/- 7 mm
  • Einbaudurchmesser d = 232,2 mm
  • Aussendurchmesser d = 269 mm
  • Einbautiefe (nicht eingefräst) t = 109,5 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden




Koaxiallautsprecher


großes Bild aufblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 8,3 Liter
ab 59/37 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
34 Liter BR-Box
mit HP50 der Länge 14 cm
ab 27/23 Hz (-3dB/-8dB).

C16N001/F (E0051-04/06S)       Best.-Nr.: seas-E0051-04-06S       EUR 235,00 ohne MwSt: € 197.48 / $ 184.56
13 cm Koaxiallautsprecher mit Magnesium-Membran.
  • Belastbarkeit (Nenn/Musik) = 80/250 W
  • Frequenzbereich = 30-25000 Hz
  • Resonanzfrequenz fs = 37 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 85 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 3,2 Ohm
  • Kraftfaktor BL = 4,4 N/A
  • Schwingspuleninduktivität L = 0,27 mH
  • Effektive Membranfläche Sd = 94 cm2
  • Bewegte Masse incl. Luftlast mms = 14,6 g
  • Äquivalentvolumen Vas = 15 l
  • Freiluftgesamtgüte Qts = 0,49 (Qms=3,24, Qes=0,58)
  • Durchmesser der Schwingspule = 39 mm
  • Lineare Auslenkung xlin = +/- 7 mm
  • Einbaudurchmesser d = 126 mm
  • Aussendurchmesser d = 146 mm
  • Einbautiefe (nicht eingefräst) t = 85,5 mm
zum PDF-Datenblatt

Bausätze einblenden wieder ausblenden




Auslauftypen

W11 CY001       Best.-Nr.: not-available       - nicht lieferbar
10 cm Tieftöner mit Papier-Membran. Die Nase wird mit einem Kupfer-Phaseplug geziert.
  • Belastbarkeit (Nenn/Musik) = 75/200 W
  • Resonanzfrequenz fs = 65 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 86 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,7 Ohm
  • Kraftfaktor BL = 5,6 N/A
  • Schwingspuleninduktivität L = 0,32 mH
  • Effektive Membranfläche Sd = 50 cm2
  • Bewegte Masse incl. Luftlast mms = 5,5 g
  • Freiluftgesamtgüte Qts = 0,34 (Qms=1,8, Qes=0,42)
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 3 mm
  • Einbaudurchmesser d = 96 mm
  • Aussendurchmesser d = 109,4 mm
  • Einbautiefe (nicht eingefräst) t = 55,1 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 0,86 Liter
ab 118/75 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
2,6 Liter BR-Box
mit HP35 der Länge 25 cm
ab 65/50 Hz (-3dB/-8dB).

W11 CY002       Best.-Nr.: not-available       - nicht lieferbar
10 cm Mitteltöner mit Magnesium-Membran. Die Nase wird mit einem Kupfer-Phaseplug geziert.
  • Belastbarkeit (Nenn/Musik) = 75/200 W
  • Resonanzfrequenz fs = 46 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 85 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 5,6 Ohm
  • Kraftfaktor BL = 5,6 N/A
  • Schwingspuleninduktivität L = 0,32 mH
  • Effektive Membranfläche Sd = 50 cm2
  • Bewegte Masse incl. Luftlast mms = 7,2 g
  • Äquivalentvolumen Vas = 5,8 l
  • Freiluftgesamtgüte Qts = 0,31 (Qms=1,9, Qes=0,37)
  • Durchmesser der Schwingspule = 26 mm
  • Lineare Auslenkung xlin = +/- 3 mm
  • Einbaudurchmesser d = 96 mm
  • Aussendurchmesser d = 109,4 mm
  • Einbautiefe (nicht eingefräst) t = 55,1 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 4,7 Liter
ab 85/54 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
14,7 Liter BR-Box
mit HP50 der Länge 16 cm
ab 46/35 Hz (-3dB/-8dB).

W17 E002       Best.-Nr.: not-available       - nicht lieferbar
16 cm Tieftöner mit Magnesium-Membran. Die Nase wird mit einem Kupfer-Phaseplug geziert.
  • Belastbarkeit (Nenn/Musik) = 100/250 W
  • Resonanzfrequenz fs = 34 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 87 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,4 Ohm
  • Kraftfaktor BL = 7,8 N/A
  • Schwingspuleninduktivität L = 0,4 mH
  • Effektive Membranfläche Sd = 126 cm2
  • Bewegte Masse incl. Luftlast mms = 15,5 g
  • Äquivalentvolumen Vas = 29,5 l
  • Freiluftgesamtgüte Qts = 0,32 (Qms=2,4, Qes=0,37)
  • Durchmesser der Schwingspule = 39 mm
  • Lineare Auslenkung xlin = +/- 4 mm
  • Einbaudurchmesser d = 146 mm
  • Aussendurchmesser d = 170,4 mm
  • Einbautiefe (nicht eingefräst) t = 67,7 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 4,4 Liter
ab 92/58 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
13,7 Liter BR-Box
mit HP50 der Länge 15 cm
ab 50/39 Hz (-3dB/-8dB).

W17 EX001       Best.-Nr.: not-available       - nicht lieferbar
16 cm Tieftöner mit Glasfaser-Membran. Die Nase wird mit einem Kupfer-Phaseplug geziert.
  • Belastbarkeit (Nenn/Musik) = 100/250 W
  • Resonanzfrequenz fs = 37 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 89 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,1 Ohm
  • Kraftfaktor BL = 8,5 N/A
  • Schwingspuleninduktivität L = 0,32 mH
  • Effektive Membranfläche Sd = 130 cm2
  • Bewegte Masse incl. Luftlast mms = 15 g
  • Äquivalentvolumen Vas = 27,4 l
  • Freiluftgesamtgüte Qts = 0,32 (Qms=3,38, Qes=0,35)
  • Durchmesser der Schwingspule = 39 mm
  • Lineare Auslenkung xlin = +/- 4 mm
  • Einbaudurchmesser d = 145,3 mm
  • Aussendurchmesser d = 170,4 mm
  • Einbautiefe (nicht eingefräst) t = 67,7 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 3 Liter
ab 104/65 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
7,5 Liter BR-Box
mit HP50 der Länge 23 cm
ab 61/46 Hz (-3dB/-8dB).

W17 EX002       Best.-Nr.: not-available       - nicht lieferbar
16 cm Tieftöner mit Magnesium-Membran. Die Nase wird mit einem Kupfer-Phaseplug geziert.
  • Belastbarkeit (Nenn/Musik) = 100/250 W
  • Resonanzfrequenz fs = 34 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 88 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,4 Ohm
  • Kraftfaktor BL = 8,6 N/A
  • Schwingspuleninduktivität L = 0,4 mH
  • Effektive Membranfläche Sd = 126 cm2
  • Bewegte Masse incl. Luftlast mms = 15,5 g
  • Äquivalentvolumen Vas = 29,5 l
  • Freiluftgesamtgüte Qts = 0,26 (Qms=2,1, Qes=0,3)
  • Durchmesser der Schwingspule = 39 mm
  • Lineare Auslenkung xlin = +/- 4 mm
  • Einbaudurchmesser d = 146 mm
  • Aussendurchmesser d = 170,4 mm
  • Einbautiefe (nicht eingefräst) t = 67,7 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 19 Liter
ab 61/38 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
71 Liter BR-Box
mit HP100 der Länge 26 cm
ab 30/24 Hz (-3dB/-8dB).

W21 EX001       Best.-Nr.: not-available       - nicht lieferbar
20 cm Tieftöner mit hochwertiger-Membran. Die Nase wird mit einem Kupfer-Phaseplug geziert.
  • Belastbarkeit (Nenn/Musik) = 120/300 W
  • Resonanzfrequenz fs = 31 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 91 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,4 Ohm
  • Kraftfaktor BL = 8,5 N/A
  • Schwingspuleninduktivität L = 0,32 mH
  • Effektive Membranfläche Sd = 220 cm2
  • Bewegte Masse incl. Luftlast mms = 25 g
  • Äquivalentvolumen Vas = 64 l
  • Freiluftgesamtgüte Qts = 0,41 (Qms=2,73, Qes=0,48)
  • Durchmesser der Schwingspule = 39 mm
  • Lineare Auslenkung xlin = +/- 6 mm
  • Einbaudurchmesser d = 186,8 mm
  • Aussendurchmesser d = 215,4 mm
  • Einbautiefe (nicht eingefräst) t = 75,3 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 30 Liter
ab 50/31 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
120 Liter BR-Box
mit HP100 der Länge 22 cm
ab 23/20 Hz (-3dB/-8dB).

W21 E002       Best.-Nr.: not-available       - nicht lieferbar
20 cm Tieftöner mit Magnesium-Membran. Die Nase wird mit einem Kupfer-Phaseplug geziert.
  • Belastbarkeit (Nenn/Musik) = 120/300 W
  • Resonanzfrequenz fs = 29 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 89 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,4 Ohm
  • Kraftfaktor BL = 7,9 N/A
  • Schwingspuleninduktivität L = 0,4 mH
  • Effektive Membranfläche Sd = 220 cm2
  • Bewegte Masse incl. Luftlast mms = 28 g
  • Äquivalentvolumen Vas = 69 l
  • Freiluftgesamtgüte Qts = 0,47 (Qms=3,2, Qes=0,55)
  • Durchmesser der Schwingspule = 39 mm
  • Lineare Auslenkung xlin = +/- 4 mm
  • Einbaudurchmesser d = 187 mm
  • Aussendurchmesser d = 215,4 mm
  • Einbautiefe (nicht eingefräst) t = 80,3 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 46 Liter
ab 49/31 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
188 Liter BR-Box
mit HP100 der Länge 12 cm
ab 22/19 Hz (-3dB/-8dB).

W21 E002-4       Best.-Nr.: not-available       - nicht lieferbar
20 cm Tieftöner mit Magnesium-Membran. Die Nase wird mit einem Kupfer-Phaseplug geziert.
  • Belastbarkeit (Nenn/Musik) = 120/300 W
  • Resonanzfrequenz fs = 33 Hz
  • Impedanz R = 4 Ohm
  • Kennschalldruck SPL = 89 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 2,9 Ohm
  • Kraftfaktor BL = 5,4 N/A
  • Schwingspuleninduktivität L = 0,24 mH
  • Effektive Membranfläche Sd = 220 cm2
  • Bewegte Masse incl. Luftlast mms = 26 g
  • Äquivalentvolumen Vas = 69 l
  • Freiluftgesamtgüte Qts = 0,51 (Qms=4,42, Qes=0,58)
  • Durchmesser der Schwingspule = 39 mm
  • Lineare Auslenkung xlin = +/- 4 mm
  • Einbaudurchmesser d = 187 mm
  • Aussendurchmesser d = 215,4 mm
  • Einbautiefe (nicht eingefräst) t = 80,3 mm

Bausätze einblenden wieder ausblenden

Gehäuse-Empfehlung 1:
geschlossene Box mit 14,6 Liter
ab 62/39 Hz (-3dB/-8dB)

Gehäuse-Empfehlung 2:
50 Liter BR-Box
mit HP70 der Länge 16 cm
ab 32/25 Hz (-3dB/-8dB).

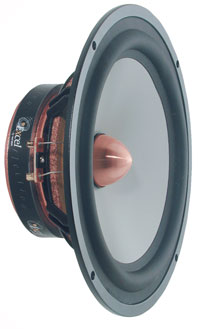

W21 EX002       Best.-Nr.: not-available       - nicht lieferbar
20 cm Tieftöner mit Magnesium-Membran. Die Nase wird mit einem Kupfer-Phaseplug geziert.
  • Belastbarkeit (Nenn/Musik) = 120/300 W
  • Resonanzfrequenz fs = 28 Hz
  • Impedanz R = 8 Ohm
  • Kennschalldruck SPL = 91 dB (2,83V; 1m)
  • Gleichstromwiderstand Re = 6,4 Ohm
  • Kraftfaktor BL = 9,2 N/A
  • Schwingspuleninduktivität L = 0,5 mH
  • Effektive Membranfläche Sd = 220 cm2
  • Bewegte Masse incl. Luftlast mms = 29 g
  • Äquivalentvolumen Vas = 69 l
  • Freiluftgesamtgüte Qts = 0,36 (Qms=2,7, Qes=0,41)
  • Durchmesser der Schwingspule = 39 mm
  • Lineare Auslenkung xlin = +/- 5 mm
  • Einbaudurchmesser d = 187 mm
  • Aussendurchmesser d = 215,4 mm
  • Einbautiefe (nicht eingefräst) t = 80,3 mm

Bausätze einblenden wieder ausblenden

Hochtöner   Tieftöner   Koaxiallautsprecher   Auslauftypen
Die Gehäuseberechnungen werden mit der Berücksichtigung von 0,3 Ohm Zuleitungswiderstand durchgeführt. Dazu werden, wenn wir keine aktuelleren Lautsprecherdaten haben oder kennen, die des Herstellers zugrunde gelegt.

Bitte beachten Sie: der auf einer Normschallwand gemessene Frequenzgang sagt über die Grenzfrequenz im Gehäuse wenig aus! Deswegen geben wir Ihnen meist in 2 Beispielen Dimensionierungshinweise mit der Angabe wie tief der Lautsprecher kommt.



© Copyright 2012 Iris Strassacker; All rights reserved. - Irrtum vorbehalten
