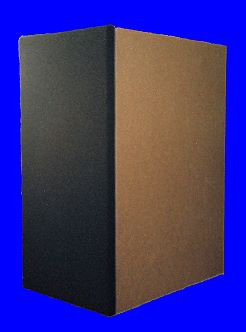

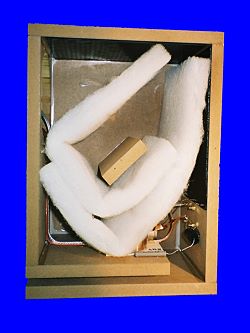

Auf Wunsch habe ich die Boxen MS Coax 17 B mit Bespannrahmen gebaut. Ich möchte aber davon abraten, da der Bastelaufwand sehr hoch ist - und dem Klang tut man damit ohnehin nichts Gutes. Stattdessen empfiehlt sich die Einsenkung des Chassis per Oberfräse um 5mm oder eine Aufdoppelung in dieser Stärke, welche den Korb umschließt. Die vertikalen Kanten sollte mit einer Fase versehen oder großzügig verrundet werden.
Falls man der Box hinten herum genügend Platz läßt, kann der Baßreflexkanal auch auf der Rückseite münden. Wichtig ist die Gesamtlänge von 23,2cm, um auf eine Abstimmfrequenz von 40Hz zu kommen. Der Kanalquerschnitt von 1,2 x 16,2 cm entspricht einem 5cm-Rohr (Innendurchmesser).
Der Spannungsteiler vor dem Hochtöner besteht aus R1=3,0 O (4,7 parallel 8,2) und R2=2,5 O (1,5 seriell 1,0), was eine Absenkung um 8,8dB bewirkt. Zur leichten Höhenanhebung (+1,2 = 7,6dB Absenkung) kann bei R1 der 8,2 O - Widerstand gegen 6,8 getauscht (4,7 parallel 6,8 = 2,8) und R2 durch einen 3,3 O - Typ ersetzt werden. Eine entsprechende Absenkung (auf insgesamt -10dB) erreicht man mit R1 = 3,3 und R2 = 2,2 O.

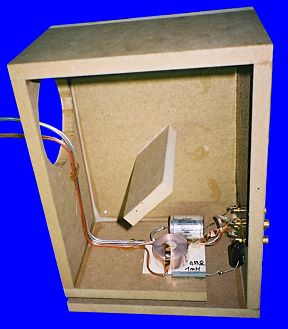

Die Serieninduktivität von 1mH sollte zumindest eine Backlack-Luftspule sein, die 3,3µF-Kapazität ein MKP-Kondensator; beste Ergebnisse erzielt man mit den (zugegeben sehr teuren) von mir eingesetzten Bauteilen, nämlich einer Folienspule und einem Ölpapierkondensator. Der 10 µF-Kondensator der Impendanzlinearisierung sollte zumindest ein MKT sein.
ich baue seit Jahrzehnten nebenbei Lautsprecherboxen und bin diesbezüglich auf Versender angewiesen. Für mein jüngstes Projekt sandte ich via Mail detaillierte Anfragen (auch an sehr bekannte Firmen). Da Sie die Einzigen waren, die prompt und kompetent antworteten, bestellte ich bei Ihnen.
Das Service (Antwort, weitere Mail bei Versand, rasche Lieferung) hielt, was Ihre sehr ausführliche und informative Website versprach. Das Angebot ist groß und mit Sorgfalt gewählt; man bekommt als Kunde das Gefühl, daß Sie HiFi nicht nur gewerblich interessiert.
Erfreulich! Marcus Stöger, Wien, Juni 2005
zum Bauplan als PDF-Datei
