Bau einer Dockingstation

ich habe soeben in eurer Rubrik "Kundenprojekte" gestöbert, vielleicht interessiert euch, was
ich aus dem Material vom Lautsprechershop gebaut habe:

Die Idee war fogende:
Eine Dockingstation für den iPod Touch zu entwickeln, die hohen adiophilen Ansprüchen genügt,
einfach zu bedienen ist und "aus einem Guss" .Keine externen Sateliten, keine Verkabelung (außer Netzspannung)
 Der iPod läd ja geradezu dazu ein ihm ein anständiges Zuhause zu bauen.

Ich habe mich für folgende Komponenten entschieden:

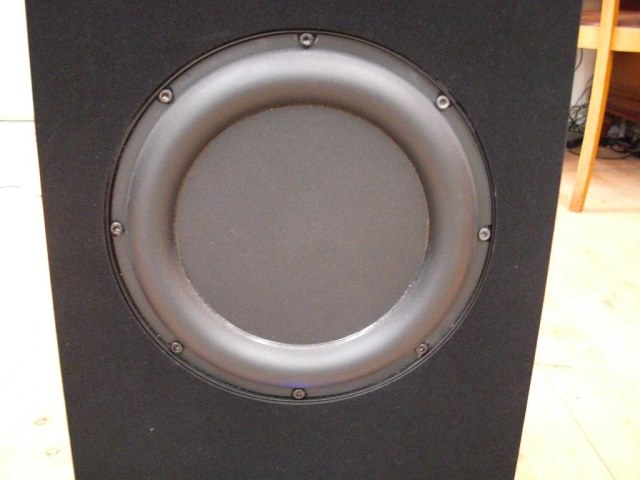

BassExiter , Ralph Mantel
Breitbäder , TangBand W4-655SA
Hochtöner, Mivoc HGH 258 FN-II

Endstufe, JBL GTO 1100, 550 Watt an 4 Ohm, 6 Kanal, aktive Frequezweiche

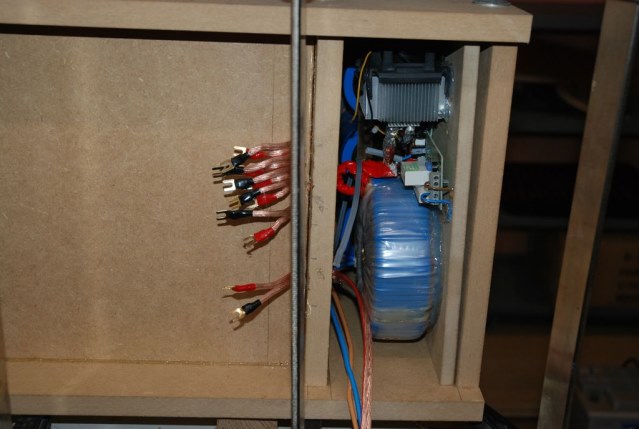

mit entsprechendem Netzteil: Ringkerntrafo 12V 500VA
3x 115.000 Siebelkos und Ventlator gekühltem Brückengleichrichter (temperaturgeregelt)
Einschaltstrom begrenzer

Frequenzweiche: Mundorf, Übergangsfrequenz 4000 Hz
Alle Potenziometer. Alps (blaue Serie)


Hier die Bestellung der Bauteile vom Lautsprechershop:
  Anzahl Best.Nr Artikel Stückpreis
1.) 4 rm-hgh258fn Mivoc Neodym-Seidenkalotte HGH 258 FN II
14.80 EUR
2.) 4 BP-W4-655SA Tang Band W4-655 SA, geschirmter 12 cm Breitbaender
28.90 EUR
3.) 8 M-L100-047 Mundorf Luftspule/air coil L100, 0,47 mH/0,32 Ohm
3.90 EUR
4.) 8 M-mcap-330 Mundorf MKP Capacitor 3,3 uF / 400 V
2.90 EUR
5.) 2 V-5069 Visaton Daemm-Mat.. Schafwolle, Btl
7.40 EUR
6.) 2 mo-122240 PE-Dichtstreifen MDM-5, 5x2 mm, 5 St.x 1,5 m
2.80 EUR
7.) 2 mo-126430-8 Inbus-Holzschrauben IS 4x16mm, sw, 8 Stueck
1.40 EUR
8.) 2 V-5082-8 Inbusschrauben Holz, sw, 5x30 mm, 8 Stueck
1.90 EUR
9.) 2 mo-121650 8 Inbusschr. M8x40 +Einschlagmutter sw MZF-8688)
4.90 EUR
10.) 1 I-7316-7321-8 8 Inbusschrauben 5x40 mit Einschl.-muttern,sw
5.60 EUR
Anzahl Best.Nr Artikel Stückpreis
1.) 1 str-BEB Bausatz/Kit BassExciter BEB
189.00 EUR

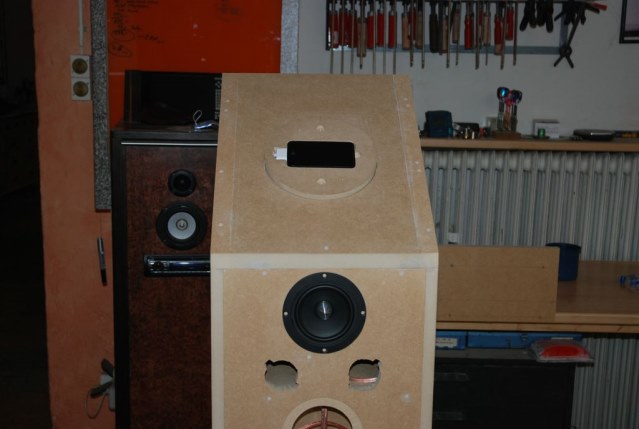

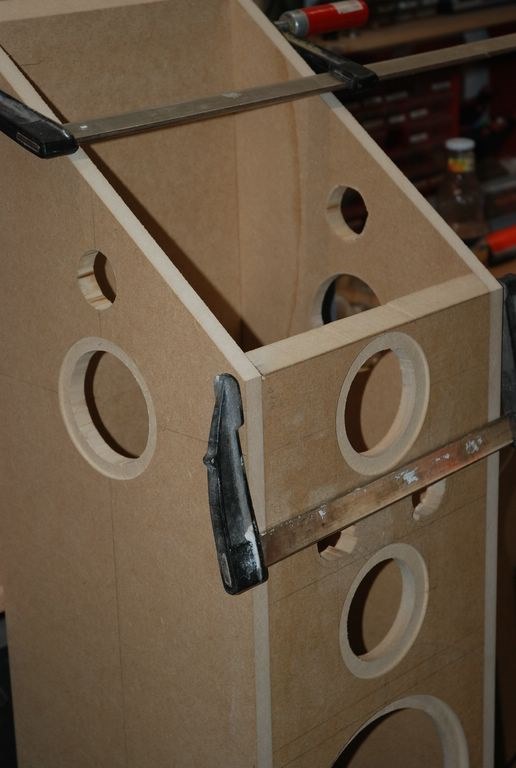

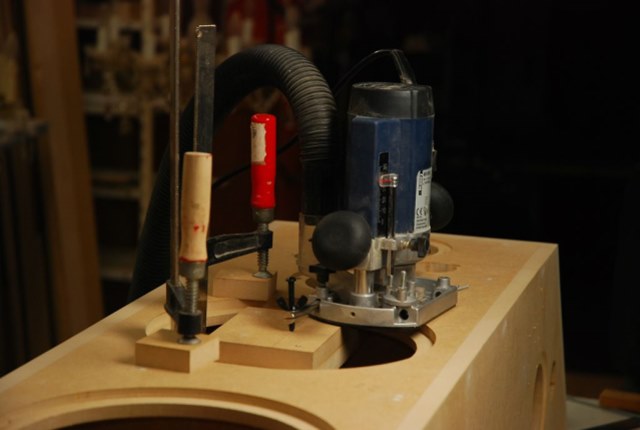

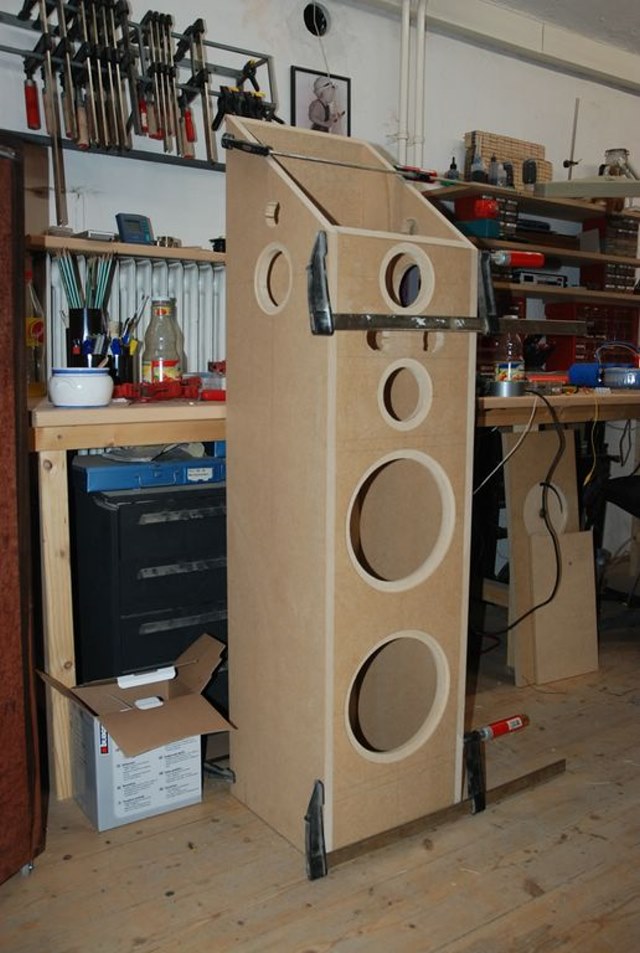

Das Gehäuse ist aus 19 mm MDF.
Der Neigungswinkel der oberen Schräge beträgt 49 Grad. Mit diesem Winkel arbeitet
die sensorische Umschaltung des iPod Touch vom stehend- in den liegendmodus am zuverlässigsren

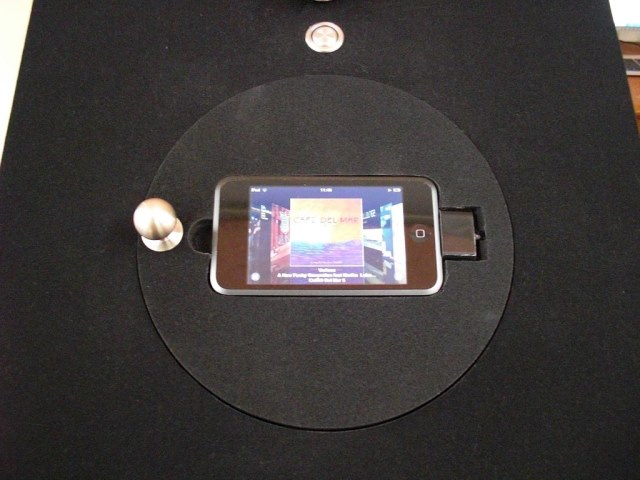

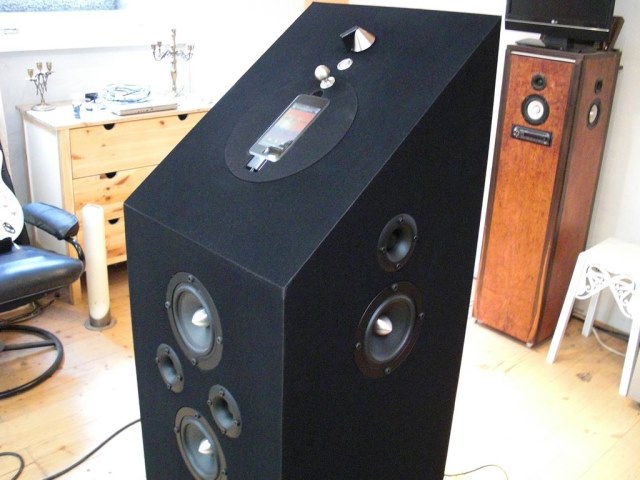

Der iPod ist auf einer um 90 ° drehbaren Scheibe, versenkt angedockt.Die Scheibe hat intern bei 0° und bei 90° einen Anschlag, welcher mit Moosgummi gedämpft ist.
Jeder der 4 TangBand W4-655 SA besitzt seine eigene Kammer, welche leicht mit Schafswolle gedämpft
ist. Die Mundorf Frequenzweichen sind jeweils in einer dieser Kammern verbaut
Die Scheibe ist Kugelgelagert und läuft auf Samt/Teflon.

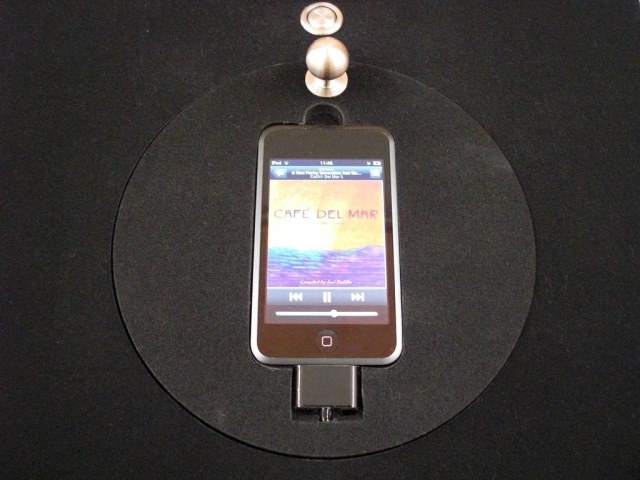

Über der Scheibe sind der Lautstärkeregler und der Einschalter.

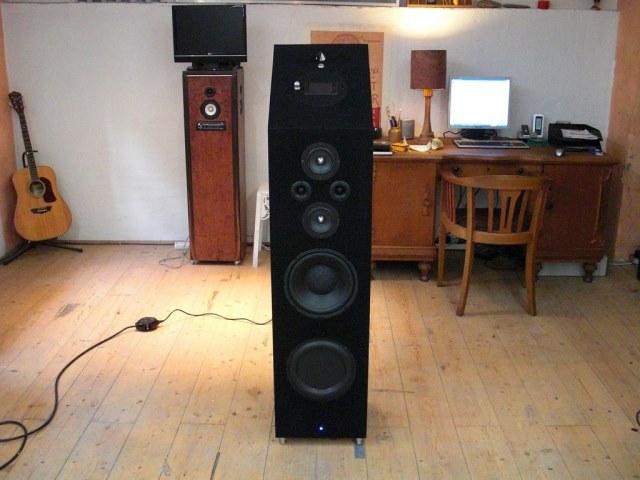

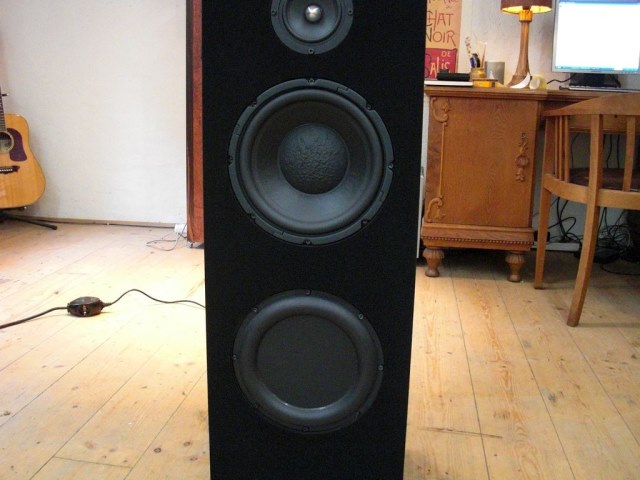

Im Center (Front) sind linker und recher Kanal vertreten (nicht mono geschaltet !)
Seitlich linker und rechter Kanal. Die Konstuktion ist für die Aufstellung in einer Raumecke
vorgesehen, wobei  linker und rechter Kanal für die räumliche Darstellung zuständig sind.

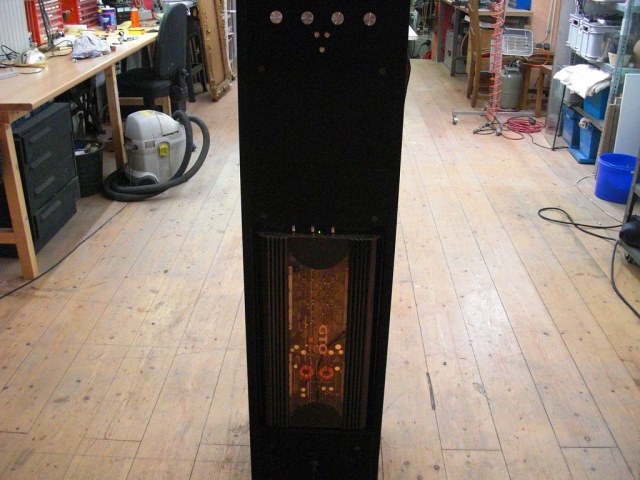

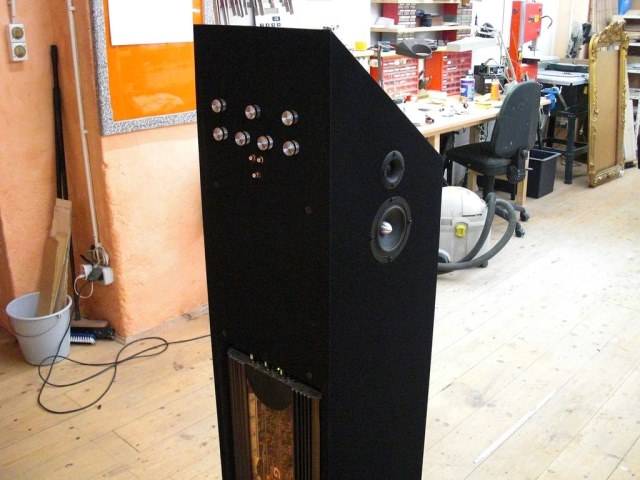

Auf der Rückseite sind drei Regler für jeweils Center, Subwoofer und links/rechts
Die anderen vier Regler sind für die Anpassung der 4 Hochtöner (Leistungseitig) zuständig.
Da die Mivoc Hochtöner sehr brilliant und analytisch sind, können sie, wenn die Anlage den ganzen Tag nebenher in Betrieb ist, ein wenig störend sein. Aus diesem Grund sind sie regelbar ( 10 Watt Drahtpotis,
als Spannungsteiler geschaltet)

Auf eine klangregelung habe ich bewusst verzichtet, denn der iPod hat einen internen Equalizer.
Rückseitig ist außerdem ein Audio Eingang für externe Geräte und ein Video Ausgang zu einem
Monitor. ( Der iPod hat einen guten Video output)

Alle Bedienelemente und die Standfüße sind aus Edelstahl.

Der Klang ist nach meiner Auffassung subherb, wunderbar exakter, nicht übertriebener Bass.

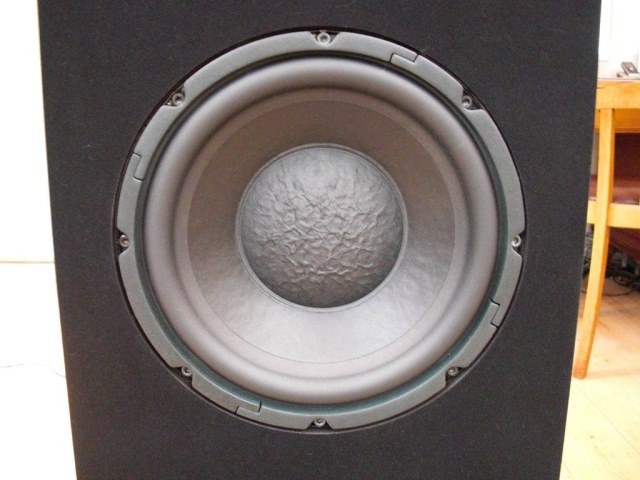

(etwas tiefer abgestimmt durch etwa 10 Gramm Zusatzgewichte an der Passivmembran)), klare, gut auflösende Mitten und ein fein zeichnender Hochtonbereich.

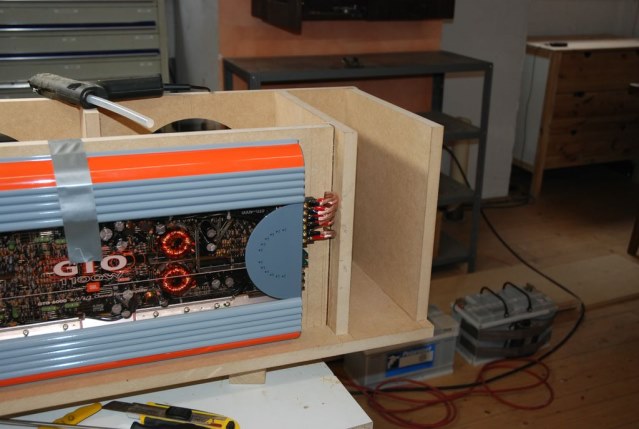

Die JBL (Car HiFi) Endstufe liefert ausreichend Leistung um die Speaker souverän anzusteuern.
Selbst bei höheren Pegeln kommt die JBL nicht ins clipping und nicht ins schwitzen.

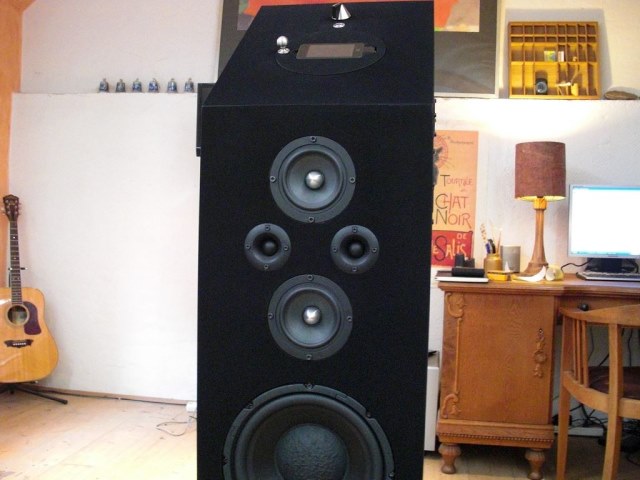

Die Dockingstation ist mit schwarzem Velours bezogen.


Lutz Deppisch
München

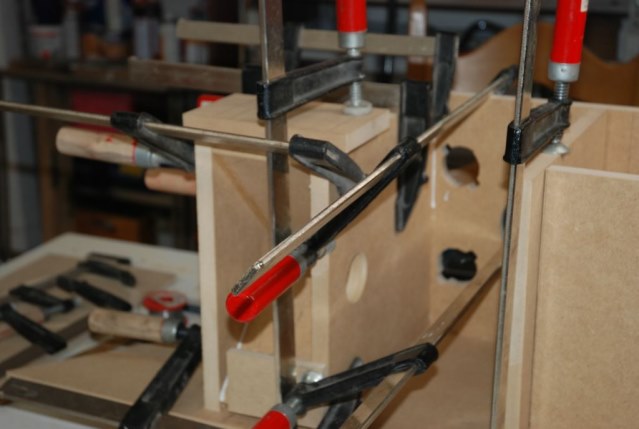

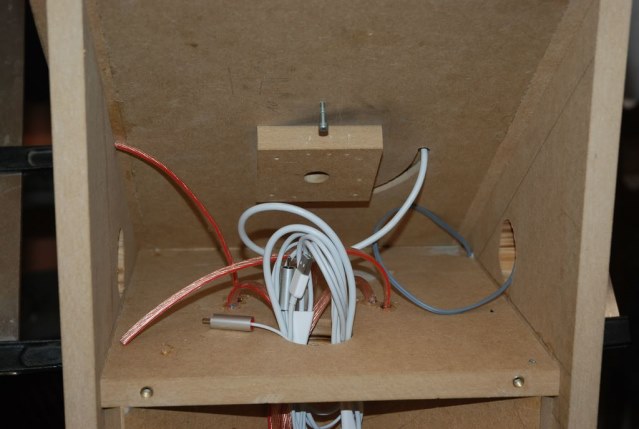

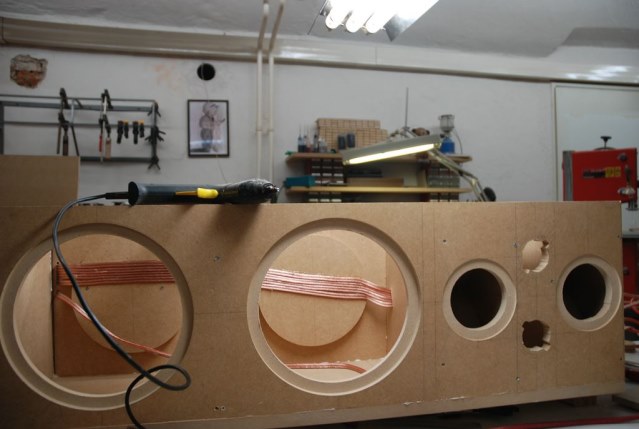

Anhang: Bilder vom Bau der Dockingstation
