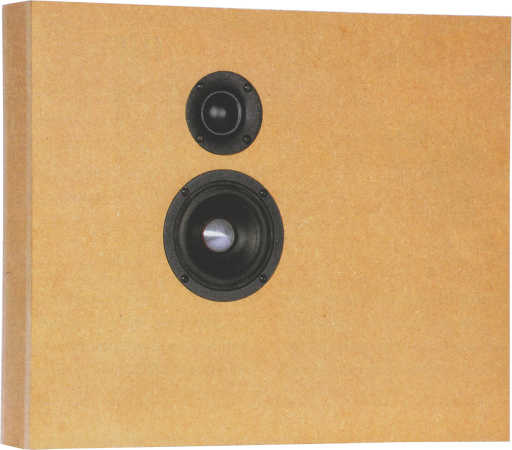

WaveOnWall-TL   Altavoz de pared por Hobby Hifi 1/2020

Datos técnicos
  • Impedancia: 8 Ohm
  • Nivel de presión sonora (2,83V/1m): 84 dB
  • Dimensiones (ancho x alto x profundidad): 396 x 480 x 83 mm
  • Rango de frecuencia (-8dB): 42 a 34000 Hz
  • Frecuencia (s) Crossover: 2000 Hz
  • Principio: Línea de transmisión

WaveOnWall-TL es unacaja acústica de pared de dos vías

WaveOnWall-TL es una línea de transmisión con chasis fabricado por la empresa Wavecor .

El kit incluye los siguientes altavoces:
- un altavoz de agudos Wavecor TW030WA14
- un altavoz de graves Wavecor WF120CU08

Bernd Timmermanns ha desarrollado este altavoz.

El divisor de frecuencia está formado por
- un filtro de paso alto de segundo orden (12 dB / octava) para el altavoz de agudos
- un filtro de paso alto de tercer orden (18 dB / octava) para el altavoz de graves

La respuesta de frecuencia del altavoz es equilibrada.

El diagrama de cascada está casi exento de errores

Las distorsiones no lineales a volumen medio (90 dB, 1m) se sitúan por sobre los 400 Hz y bajo 0,4%.

Nuestro kit de montaje se compone de

  • Wavecor silk dome tweeter TW030WA14, 8 Ohm
  • WF120CU08, Wavecor Mid/Woofer, 8 Ohm, paper / glass fiber, BD, phase plug
  • 0,5x Damping Sonofil 100 x 35 cm for 20 litres
  • Female banana jacks, red and black
  • 2m Speaker cable 2x1.5 mm2, transparent
  • 0,5x Pan screws 3.5x17 black, torx, 8 pieces
  • 0,5x Pan screws 4x20 black, torx, 8 pieces
  • Plan for DIY kit

montar las piezas del divisor de frecuencia (derecha),
sobre un listón de madera.

  • Audaphon MKP CAP Superior 4.7 μF / 400 Vdc
  • Audaphon MKP CAP Superior 12 μF / 400 Vdc
  • Mundorf baked varnish air core coil BL71, 0.82 mH/0.89 Ohm
  • 1.0 mm air core coil, 0.68 mH/0.39 Ohm
  • Audaphon M core coil M12, 2.2 mH/0.2 0hm
  • Metal-oxide resistor, 10W 3.3 Ohm (orange-orange-gold)
  • Metal-oxide resistor, 10W 10 Ohm (brown-black-black)

Kit sin la caja, precio por altavoz   EUR 366,00 sin IVA: € 307.56 / $ 335.24

Kit con filtro divisor de alta gama

En puntos importantes del kit de alta gama se incorporan bobinas de alambre esmaltado, con lo que se consigue reducir el efecto de microfonía. (Al pasar la corriente por la bobina se genera en ella un campo magnético que pone, a su vez, en movimiento las espiras. La correspondientes tensiones que se inducen en la bobina se suman a la señal útil. Cuanto más fijas estén las espiras, tanto menor será la alteración de la señal útil). El condensador usados para el Wavecor TW030WA14, en los que la calidad es determinante, es el excelentes Mundorf EVO ÖL, de 450 voltios .

Kit provisto de filtro divisor de alta gama, sin caja, precio por unidad   EUR 437,00 sin IVA: € 367.23 / $ 400.28

Corrección de impedancia

Si usa el altavoz con un amplificador de tubos, deberá proceder a corregir la impedancia. Al ser en este caso la calidad de las piezas un factor de menor importancia, ofrecemos solamente un kit. No obstante, si usted lo desea, obviamente le suministraremos piezas de calidad superior.


Para la corrección de la impedancia suministramos las siguientes piezas:

Precio del dispositivo de corrección de impedancia para un altavoz. Para ser montado sobre una base de madera.    EUR 17,60 sin IVA: € 14.79 / $ 16.12

Placas de circuito reticuladas

Si en vez de fijar el filtro divisor de frecuencias sobre una base de madera prefiere hacerlo sobre una placa de circuito reticulada de 159 x 127 mm
Placas de circuito reticuladas RA160, N° de pedido: str-RA160, precio por unidad:   EUR 5,90 sin IVA: € 4.96 / $ 5.40
Recomendamos usar una placa por cada kit (dos por cada par de altavoces)
