Vintage-DSP   Kompaktlautsprecher aus K+T 4/2021

technische Daten:
  • Impedanz: 8 Ohm
  • Kennschalldruck (2,83V/1m): dB
  • Maße (HxBxT): 297 x 200 x 183 mm
  • Frequenzbereich (-8dB): 40 - 40000 Hz
  • Trennfrequenz(en): 3000 Hz
  • Prinzip: Bassreflexbox

Vintage-DSP ist ein zwei-Wege Kompaktlautsprecher.

Vintage-DSP ist ein Bassreflex-Lautsprecher mit Chassis von Dayton Audio .

Der Lautsprecher enthält folgende Chassis:
- einen Hochtöner Dayton Audio TD20F-4
- einen Mitteltöner Dayton Audio RS125P-8

Der Lautsprecher wurde von Michael Schmitz und Thomas Schmidt entwickelt.

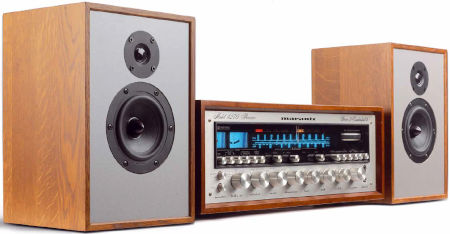

Für Vintage-DSP wird zusätzlich noch ein 4 Kanal Verstärker benötigt. Der abgebildete Verstärker ist nicht Teil des Bausatzes

Der Frequenzgang des Lautsprechers ist ausgewogen.

Das Abklingspektrum (Wasserfallspektrum) zeigt ein in den Mitten verzögertes Ausschwingverhalten.

Die nichtlinearen Verzerrungen bei geringen Lautstärken (85 dB, 1 m) liegen oberhalb von 300 Hz unter 0,8 % und bleiben auch bei höheren Pegeln (95 dB, 1 m) im hörbaren Bereich unter 2,3 %.

Ein Ausschnitt aus dem Klang+Ton Hörtest

"Und im Hörtest klingt die Vintage-DSP exzellent. Sogar freistehend in unserem Hörraurn ist die Bass-Qualität und -Quantität absolut in Ordnung. Der Mitteltonbereich ist schön ausgewogen, klangfarbenstark und findet die nötige Mischung aus Wucht und Leichtigkeit, die ich an leichten Membranen so schätze. Gegenüber der Passivversion spielt der Konustreiber noch einen Hauch lebendiger und leichtfüßiger - wohl wegen der direkten Ankopplung an die Endstufe ohne den Vorwiderstand der Frequenzweiche. Der Hochtöner macht seine Sache angesichts seines extrem günstigen Preises sehr gut, durch den gesetzt EQ sogar noch einmal besser als im Cheap Trick, weil die kleine Bissigkeit bei 7 Kilohertz komplett aus der Wiedergabe verschwunden ist. Die räumliche Abbildung der kleinen Box ist absolut perfekt."

Fazit der Zeitschrift:

"Aktiviert ist unser Cheap Trick noch einmal einen Hauch besser und in der Kombination Vintage-Optik und Vintage-Receiver einfach unschlagbar."

Unser Bausatz besteht aus

  • 2x Dayton Audio RS125P-8 5 Zoll Reference Paper Midwoofer 8 Ohm
  • 2x Dayton Audio TD20F-4
  • Mini DSP 2X4 HD
  • 2x Bassreflexrohr HP35, 35x123mm, schwarz
  • 2x Dämmflies MT Bondum 800 (30 x 50 x 2 cm)
  • PE-Schaumstoffdichtstreifen, 5x2 mm, Rolle 7,5 m
  • 0,5x Dämmmaterial Sonofil 100 x 35 cm für 20 Liter
  • 2x Biwiring Terminal T122 Au mit vergoldeten Messingklemmen
  • 3m Lautsprecherkabel 2x1,5 mm2, transparent
  • 3,5x Pan-Schrauben 3,5x17 schwarz, Torx, 8 Stück
  • Bauplan für den Bausatz

Bausatz ohne Gehäuse, Preis pro Paar   EUR 432,00 ohne MwSt: € 363.03 / $ 428.37

Für Vintage-DSP wird zusätzlich noch ein 4 Kanal Verstärker benötigt. Der abgebildete Verstärker ist nicht Teil des Bausatzes.
