Hier finden Sie die Messungen zum Lautsprecher Tyra

Die Messungen werden mit dem Messsystem Clio FW von Audiomatica gemacht.

Der Messverstärker ist eine Clio QC-Box 5. Diese Steuereinheit übernimmt eine Vielzahl von Aufgaben, z. B. das Steuern von einem Laser, das Steuern von Drehtellern usw.

Als Messmikrofon wird ein kalibriertes Audiomatica Mic-01 mit 25 cm Länge verwendet.

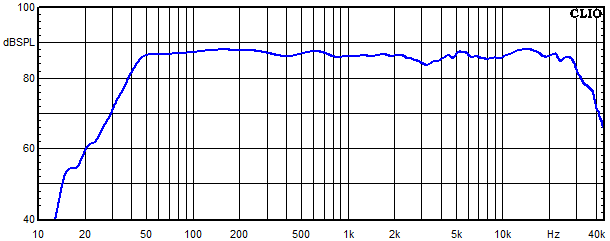

Tyra Frequenzgang

Messungen Tyra, Tyra Frequenzgang

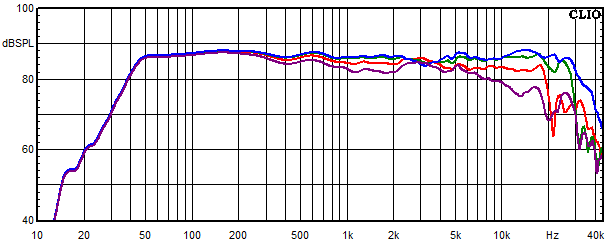

Tyra Frequenzgang unter 0°, 15°, 30° und 45° Winkel gemessen

Messungen Tyra, Tyra Frequenzgang unter 0°, 15°, 30° und 45° Winkel gemessen

Blau = 0°
Grün = 15°
Rot = 30°
Violett = 45°

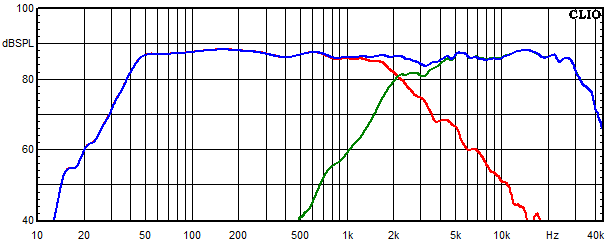

Tyra Frequenzgang der einzelnen Kreise

Messungen Tyra, Tyra Frequenzgang der einzelnen Kreise

Blau = Summe aus Hochtöner und Tieftöner auf Achse gemessen
Grün = Hochtonzweig
Rot = Tieftonzweig

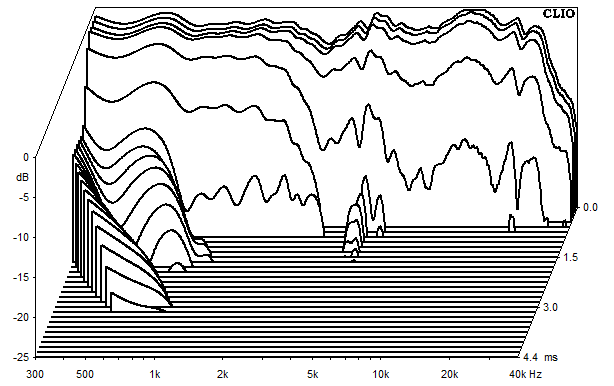

Tyra Wasserfallspektrum

Messungen Tyra, Tyra Wasserfallspektrum

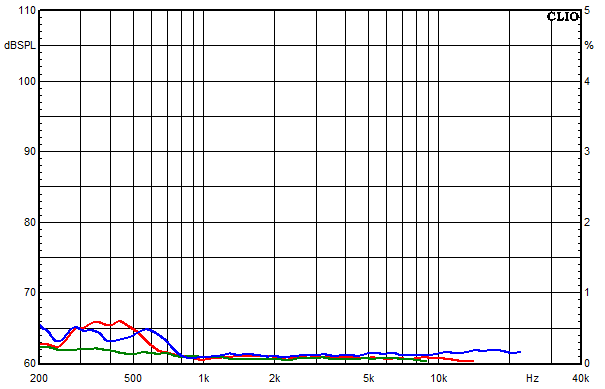

Tyra Klirrfaktor-Frequenzgänge bei 85 dB mittlerem Schalldruckpegel

Messungen Tyra, Tyra Klirrfaktor-Frequenzgänge bei 85 dB mittlerem Schalldruckpegel

Blau = k2
Rot = k3
Grün = k5

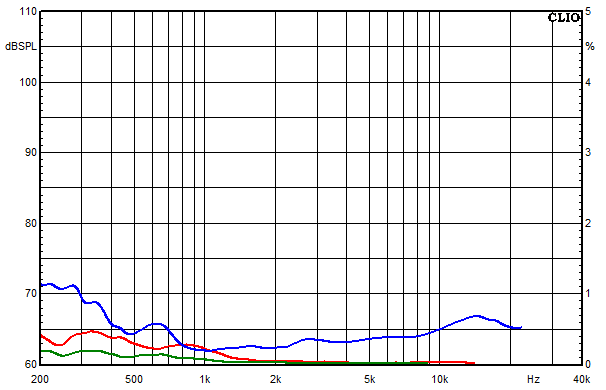

Tyra Klirrfaktor-Frequenzgänge bei 95 dB mittlerem Schalldruckpegel

Messungen Tyra, Tyra Klirrfaktor-Frequenzgänge bei 95 dB mittlerem Schalldruckpegel

Blau = k2
Rot = k3
Grün = k5

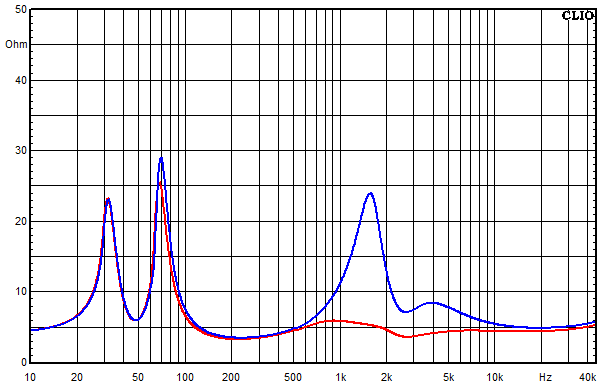

Tyra Impedanz-Frequenzgang

Messungen Tyra, Tyra Impedanz-Frequenzgang

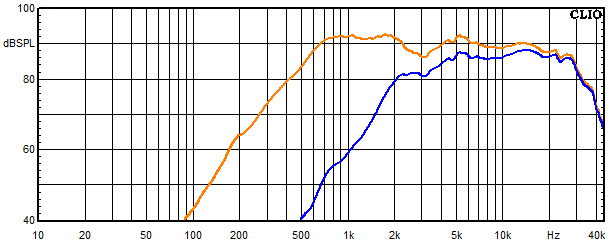

Tyra Frequenzgang Hochtöner

Messungen Tyra, Tyra Frequenzgang Hochtöner

Blau = mit Frequenzweiche
Orange = ohne Frequenzweiche

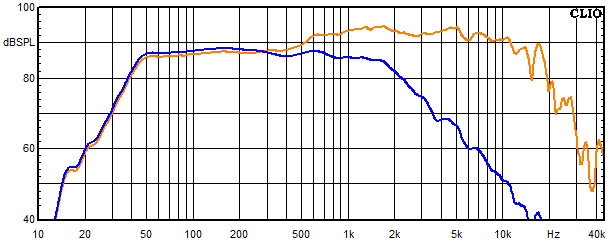

Tyra Frequenzgang vom Tieftöner

Messungen Tyra, Tyra Frequenzgang vom Tieftöner

Blau = mit Frequenzweiche
Orange = ohne Frequenzweiche

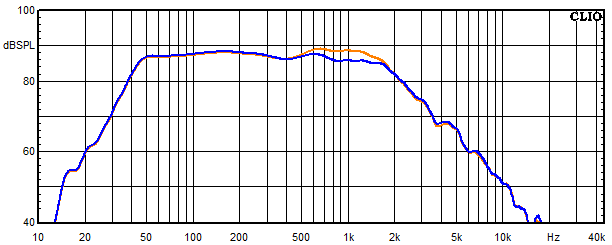

Tyra Frequenzgang Tieftöner mit Saugkreis

Messungen Tyra, Tyra Frequenzgang Tieftöner mit Saugkreis

Blau = mit Saugkreis
Orange = ohne Saugkreis
