Mesures pour Sura

Vous trouverez ici les mesures du kit Sura

Les mesures sont effectuées avec le système de mesure Audiomatica Clio FW.

L'amplificateur de mesure est un Clio QC-Box 5, une unité de commande qui effectue de nombreuses tâches telles que la commande d'un laser, de tables tournantes, etc.

Le microphone de mesure utilisé est un Audiomatica Mic-01 calibré d'une longueur de 25 cm.

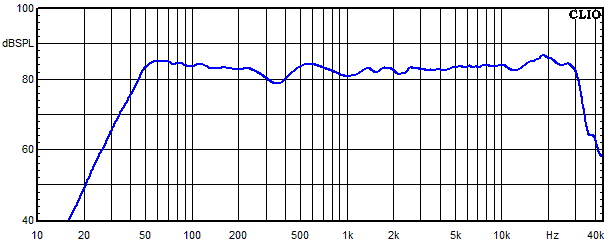

Réponse en fréquence de Sura

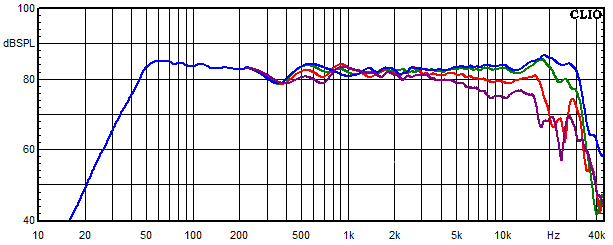

Réponse en fréquence mesurée sous les angles de 0°, 15°, 30° et 45°

  • bleu = 0°
  • vert = 15°
  • rouge = 30°
  • violet = 45°



Réponse en fréquence des différents voies

  • bleu = somme du tweeter et du woofer mesurée sur l'axe.
  • vert = response voie aiguë
  • rouge = response voie grave



Waterfall plots et sound decay (chute d'eau)

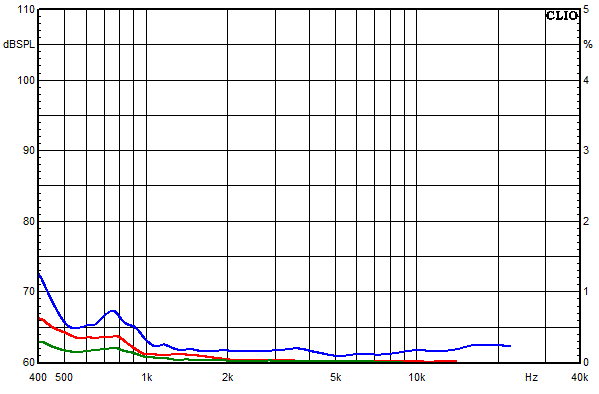

Facteur de distorsion sur la bande passante à une pression acoustique moyenne de 85 dB

  • bleu = k2
  • rouge = k3
  • vert = k5




Facteur de distorsion sur la bande passante à une pression acoustique moyenne de 95 dB

  • bleu = k2
  • rouge = k3
  • vert = k5

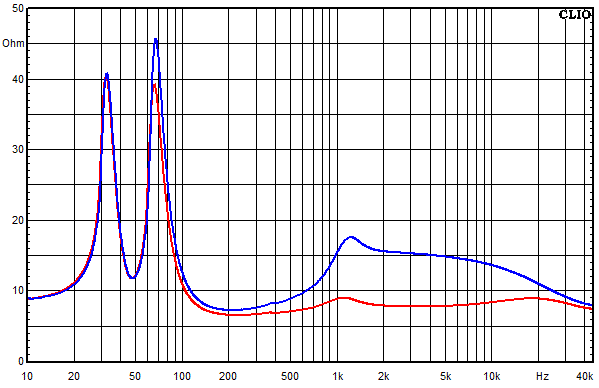

Impédance sur la bande passante

  • bleu = sans correction d'impédance
  • rouge = avec correction d'impédance

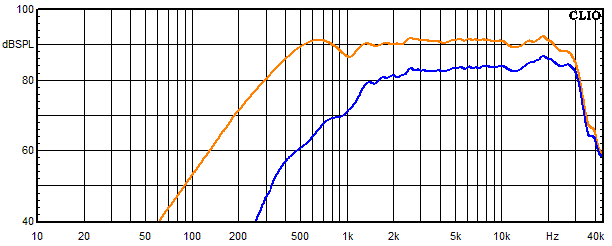

Réponse en fréquence du Tweeter

  • bleu = avec condensateur
  • orange = sans condensateur

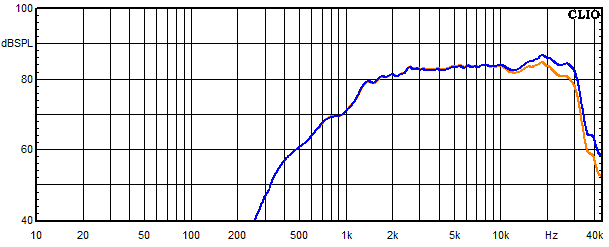

Réponse en fréquence du tweeter avec condensateur bypass

  • bleu = avec passe-bas
  • orange = sans passe-bas

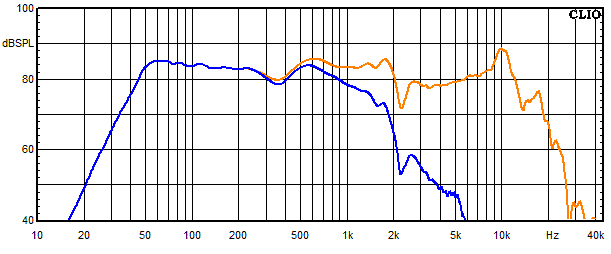

Réponse en fréquence du Boomer

  • bleu = avec passe-bas
  • orange = sans passe-bas

Pour répondre à vos questions et pour plus d'informations, veuillez nous appeler au +49 721 970 37 24.

Vous pouvez également nous envoyer un courriel : info@lautsprechershop.de



lien vers le kit Sura
