Bauplan Subwoofer SPH-380         zurück zur Bausatzbeschreibung

Damit die Box zierlich wirkt, ist sie im Hochformat, gerade beidseitig 9 mm breiter als der Lautsprecher SPH-380 TC konstruiert.

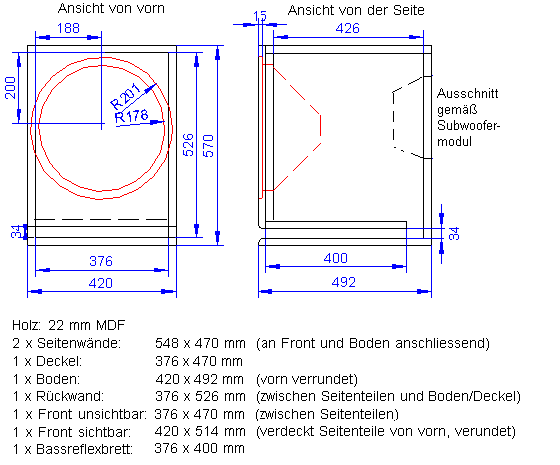

Der Plan sieht etwas kompliziert aus, ist es aber gar nicht. Die Frontplatte und der Boden sind seitlich so breit wie die Wangen, damit die Verrundungen zur Bassreflexöffnung vorn sauber aussehen und es hier keine Stufen gibt. Bausatz mit SPH-380-TC
Der Bauplan enthält 8 Teile, die aus 22 mm MDF oder Pressspan oder aus Hartholz (stäbchenverleimte Buche, Birke Multiplex o.ä) zu fertigen sind.

Die Schwingungsneigung des Gehäuses ist durch die doppelte Schallwand und das 22 mm Holz ausreichend gering.

der rückwertige Ausschnitt ist für das Modul Audaphon AMP-24 vorzusehen. Dieser wird an die beiden in Reihe geschalteten Schwingspulen angeschlossen. Hierzu ist die Polarität der Spulen so zu schalten, dass + mit - verbunden wird. Die frei bleibenden Enden sind am Verstärker anzuschließen.

Baureihenfolge:
linke Seitenwand, dann Deckel und Rückwand zusammen fügen
anschließend unsichtbare Front und Bassreflexbrett einfügen.
nun die rechte Wand aufbringen
und zum Schluss die Front und der Boden.

Vom mitgelieferten Noppenschaum werden 38 x 38 cm abgeschnitten. Diese werden auf dem Bassreflexbrett (oben) befestigt, so dass der Reflexkanal hinten frei bleibt.
Falls es beim Zusammenbau irgendeine Frage gibt: Rufen Sie uns an 0721-9703724. ... Ansonsten wünschen wir Ihnen viel Freude mit einem in dieser Größe fantastisch leistungsstarken Power-Suboofer!
