Bauplan Subwoofer SPH-380/2-BR         zurück zur Bausatzbeschreibung

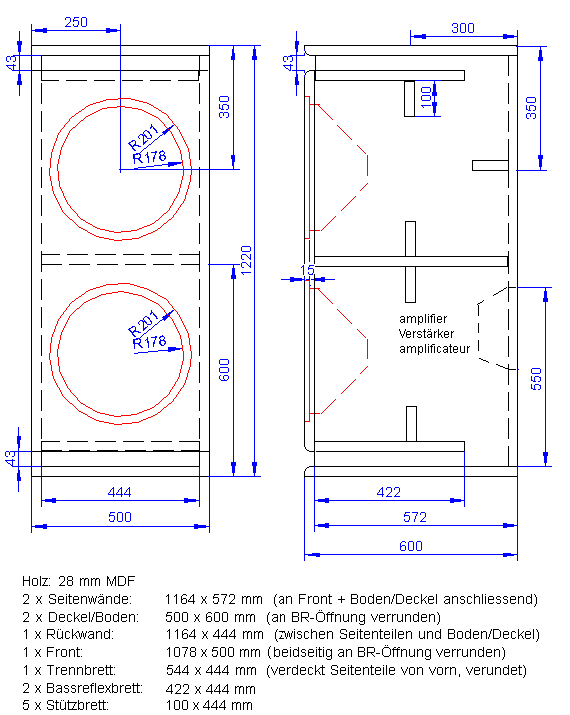

Der Plan sieht etwas kompliziert aus, ist es aber gar nicht. Die Frontplatte und Deckel bzw. Boden sind seitlich so breit wie die Wangen, damit die Verrundungen zur Bassreflexöffnung vorn sauber aussehen und es hier keine Stufen gibt. Bausatz mit 2 x SPH-380-TC
Der Bauplan enthält 14 Teile, die aus 28 mm MDF oder Pressspan oder aus Hartholz (stäbchenverleimte Buche, Birke Multiplex o.ä) zu fertigen sind.

Die Schwingungsneigung des Gehäuses ist durch 28 mm dickes MDF und die Stabilisierungsbrettchen ausreichend gering.

der rückwertige Ausschnitt ist für den gewählten Verstärker anzupassen. An diesen werden:
a) die in Reihe geschalteten Schwingspulen des oberen
b) die in Reihe geschalteten Schwingspulen des unteren
Lautsprechers angeschlossen (also die Lautsprecher wieder parallel).

Baureihenfolge:
linke Seitenwand, dann Mittelwand und Bassreflexkanäle zusammen fügen
anschließend Rückwand einfügen
nun die Stabilisierungsbrettechen
dann die rechte Seitenwand
der Boden und Deckel
anschließend die Schallwand (Frontplatte)
anbringen.

Vom mitgelieferten Noppenschaum werden 4 Stücke zu je 25 cm abgeschnitten. Diese werden an der Mittelwand und am Bassreflexbrett horizontal jeweils vom Lautsprecher bis zum Stabilisierungsbrett eingelegt und befestigt.
Falls es beim Zusammenbau irgendeine Frage gibt: Rufen Sie uns an 0721-9703724. ... Ansonsten wünschen wir Ihnen viel Freude mit einem in dieser Größe fantastisch leistungsstarken Power-Suboofer!
