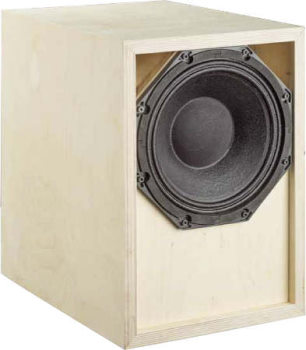

Studio 10   Kompaktlautsprecher aus Zeitschrift K+T 2/2016

technische Daten:
  • Impedanz: 8 Ohm
  • Kennschalldruck (2,83V/1m): 91 dB
  • Maße (HxBxT): 442 x 306 x 397 mm
  • Frequenzbereich (-8dB): 35 - 30000 Hz
  • Trennfrequenz(en): 1100 Hz
  • Prinzip: Bassreflexbox

Studio 10 ist ein Monitorlautsprecher mit einem Monacor SP-310CX Koaxialchassis aus dem PA Bereich. Dadurch erhält der Lautsprecher einen relativ hohen Wirkungsgrad. Studio 10 wurde von Klang+Ton entwickelt.

Die Frequenzweiche besteht aus einem Hochpass 1. Ordnung (6 dB / Oktave) der dem Hochtöner vorgeschaltet ist. Ein Tiefpass dritter Ordnung (18 dB / Oktave) steuert den Tieftonlautsprecher an.

Der Frequenzgang des Lautsprechers ist für ein Koaxialchassis recht ausgewogen. Das Abklingspektrum ist nahezu fehlerfrei. Die nichtlinearen Verzerrungen bei geringen Lautstärken (85 dB, 1 m) liegen oberhalb von 300 Hz im hörbaren Bereich unter 0,5 % und bleiben bei höheren Lautstärken (95 dB, 1 m) unter 2%.

Ein Ausschnitt aus dem Klang + Ton Hörtest

"Die Box spielt, wie sie sich misst: Der gute Wirkungsgrad von über 90 Dezibel schadet sicherlich nie bei einem souveränen Auftritt. In der Tat wirkt der Bass bei freier Aufstellung nicht "fett" - zeigt aber in Sachen Punch den meisten Kompaktboxen, wo der Hammer hängt. Mit einem Abstand von unter einem Meter zur Rückwand stimmt auch der Tiefbassanteil, der ja durchaus bis in die 40-Hertz-Region reicht. In Sachen Ausgewogenheit und Neutralität - ja die Hauptziele der Entwicklung - ist die Studio 10 ganz weit vorne: Transparenz des musikalischen Geschehens und perfekte Abbildungsqualität gehen Hand in Hand. Schlechte Aufnahmen werden nicht schöngezeichnet, gute Aufnahmen entfalten ihr ganzes Potenzial - ein perfektes Arbeitsgerät!"

Fazit in Klang + Ton

"Erstes Ziel erreicht: Die Studio 10 ist eine sehr neutrale Box mit ordentlich Reserven - als Studio-Monitor ebenso wie in einem anspruchsvollen HiFi-Setup."

Unser Bausatz besteht aus

  • Koaxiallautsprecher Monacor SP-310CX
  • 4x Dämmflies MT Bondum 800 (30 x 50 x 2 cm)
  • 0,5x PE-Schaumstoffdichtstreifen, 5x2 mm, Rolle 7,5 m
  • 2x Dämmmaterial Sonofil 100 x 35 cm für 20 Liter
  • Polklemmen PK31, ein Paar, vergoldet, rot+schwarz
  • 2m Lautsprecherkabel 2x2,5 mm2, transparent
  • Inbus-Holzschrauben 5x30mm, schwarz 8 Stück
  • Bauplan für den Bausatz

den Frequenzweichenbauteilen (rechts),
auf einem Holzbrettchen aufzubauen.

  • Audaphon MKP CAP Superior 1,0 μF / 400 Vdc
  • Audaphon MKP CAP Superior 2,7 μF / 400 Vdc
  • Audaphon MKT Kondensator 15 μF / 160 Vdc
  • Mundorf Luftspule L140, 0,82 mH/0,26 Ohm
  • Mundorf Luftspule L140, 3,9 mH/0,65 Ohm
  • Keramikwiderstand 3,9 Ohm/20 Watt
  • Keramikwiderstand 12 Ohm/20 Watt

Statt Damping 30 liefern wir das günstigere Bondum 800, welches ähnliche Dämmeigenschaften hat.

Bausatz ohne Gehäuse, Preis pro Lautsprecher   EUR 371,00 ohne MwSt: € 311.76 / $ 330.47

Bausatz mit High-End-Weiche

Der Highend-Bausatz ist mit Backlackspulen ausgestattet um den Mikrofonieeffekt zu verringern (Der Strom durch die Spule erzeugt ein Magnetfeld, das wiederum den Wickel in Bewegung bringt. Diese Bewegung induziert Spannungen in der Spule, die sich dem Nutzsignal aufaddieren. Je fester der Wickel der Spule ist, desto weniger wird das Nutzsignal verfälscht.) Alle Kondensatoren sind vom Typ MKP; die Kondensatoren für den Hochtöner sind hochwertige ClarityCap-Kondensatoren vom Typ ESA.

Bausatz mit High-End-Weiche ohne Gehäuse, Preis pro Lautsprecher   EUR 405,00 ohne MwSt: € 340.34 / $ 360.76

Impedanzkorrektur

Falls der Lautsprecher an einem Röhrenverstärker betrieben werden soll, dann sollte eine Impedanzkorrektur zum Einsatz kommen. Hier spielt die Bauteilqualität nur eine geringe Rolle, weswegen wir nur einen Bausatz anbieten (auf Wunsch erhalten Sie selbstverständlich auch höherwertige Bauteile).


Zur Impedanzkorrektur liefern wir folgende Bauteile:

Preis pro Impedanzkorrektur für eine Box auf Holz aufzubauen   EUR 19,80 ohne MwSt: € 16.64 / $ 17.64

Leiterplatten

Falls Sie die Frequenzweiche lieber auf eine Universal-Leiterplatte statt auf Holz aufbauen wollen
Leiterplatte 220x155 mm, Best.-Nr. I-8805002, Preis pro Stück:   EUR 11,80 ohne MwSt: € 9.92 / $ 10.51
Pro Bausatz empfehlen wir 1 Platte (für ein Paar Lautsprecher also 2)
