Messungen Sofia AMT 22

Messungen Sofia AMT 22

Hier finden Sie die Messungen zum Lautsprecher Sofia AMT 22

Die Messungen werden mit dem Messsystem Clio FW von Audiomatica gemacht.

Der Messverstärker ist eine Clio QC-Box 5. Diese Steuereinheit übernimmt eine Vielzahl von Aufgaben, z. B. das Steuern von einem Laser, das Steuern von Drehtellern usw.

Als Messmikrofon wird ein kalibriertes Audiomatica Mic-01 mit 25 cm Länge verwendet.

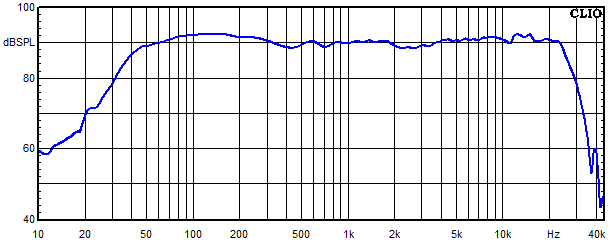

Sofia AMT 22 Frequenzgang

Messungen Sofia AMT 22, Sofia AMT 22 Frequenzgang

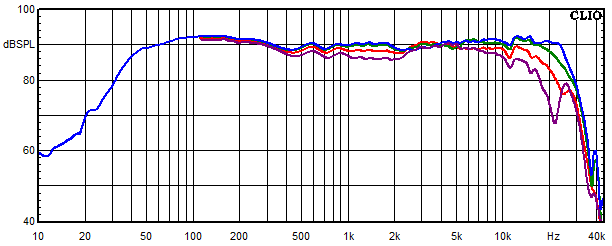

Sofia AMT 22 Frequenzgang unter 0°, 15°, 30° und 45° Winkel gemessen

Messungen Sofia AMT 22, Sofia AMT 22 Frequenzgang unter 0°, 15°, 30° und 45° Winkel gemessen

Blau = 0°
Grün = 15°
Rot = 30°
Violett = 45°

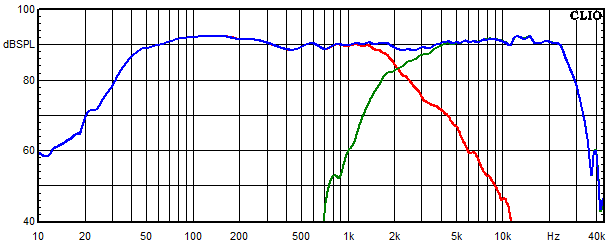

Sofia AMT 22 Frequenzgang der einzelnen Kreise

Messungen Sofia AMT 22, Sofia AMT 22 Frequenzgang der einzelnen Kreise

Blau = Summe aus Hochtöner und Tieftöner auf Achse gemessen
Grün = Hochtonzweig
Rot = Tieftonzweig

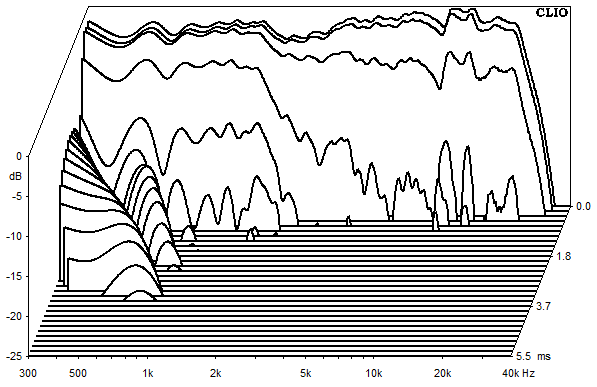

Sofia AMT 22 Wasserfallspektrum

Messungen Sofia AMT 22, Sofia AMT 22 Wasserfallspektrum

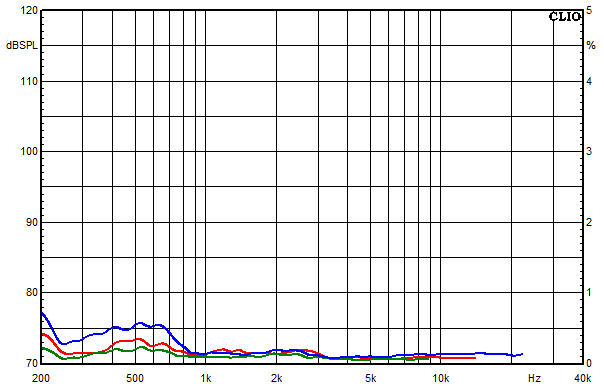

Sofia AMT 22 Klirrfaktor-Frequenzgänge bei 85 dB mittlerem Schalldruckpegel

Messungen Sofia AMT 22, Sofia AMT 22 Klirrfaktor-Frequenzgänge bei 85 dB mittlerem Schalldruckpegel

Blau = k2
Rot = k3
Grün = k5

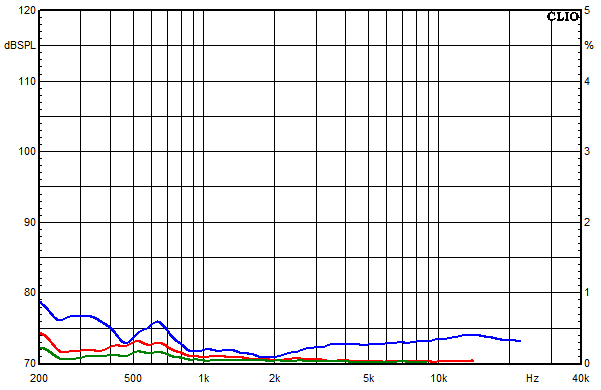

Sofia AMT 22 Klirrfaktor-Frequenzgänge bei 95 dB mittlerem Schalldruckpegel

Messungen Sofia AMT 22, Sofia AMT 22 Klirrfaktor-Frequenzgänge bei 95 dB mittlerem Schalldruckpegel

Blau = k2
Rot = k3
Grün = k5

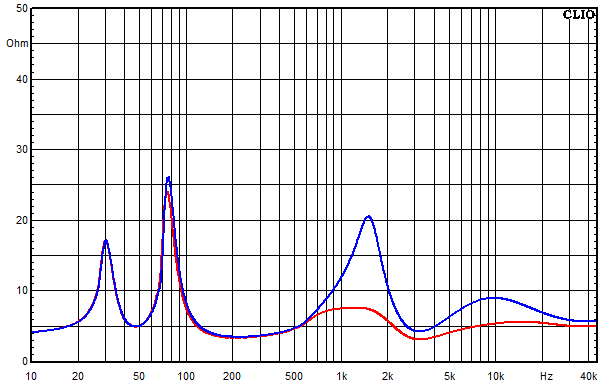

Sofia AMT 22 Impedanz-Frequenzgang

Messungen Sofia AMT 22, Sofia AMT 22 Impedanz-Frequenzgang

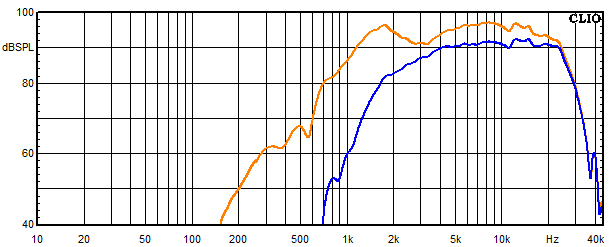

Sofia AMT 22 Frequenzgang Hochtöner

Messungen Sofia AMT 22, Sofia AMT 22 Frequenzgang Hochtöner

Blau = mit Frequenzweiche
Orange = ohne Frequenzweiche

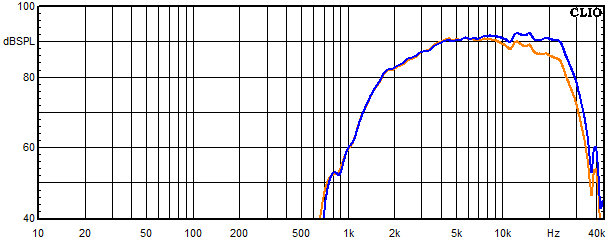

Sofia AMT 22 Frequenzgang vom Hochtöner mit Bypasskondensator

Messungen Sofia AMT 22, Sofia AMT 22 Frequenzgang vom Hochtöner mit Bypasskondensator

Blau = mit Bypasskondesator
Orange = ohne Bypasskondesator

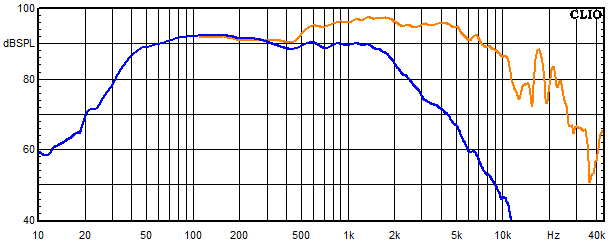

Sofia AMT 22 Frequenzgang vom Tieftöner

Messungen Sofia AMT 22, Sofia AMT 22 Frequenzgang vom Tieftöner

Blau = mit Frequenzweiche
Orange = ohne Frequenzweiche

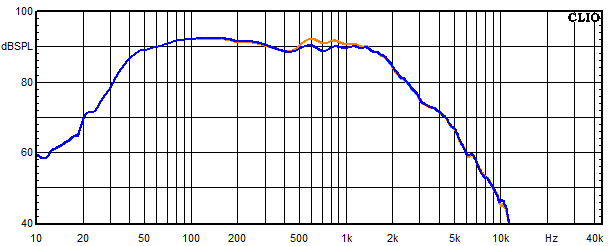

Sofia AMT 22 Frequenzgang Tieftöner mit Saugkreis

Messungen Sofia AMT 22, Sofia AMT 22 Frequenzgang Tieftöner mit Saugkreis

Blau = mit Saugkreis
Orange = ohne Saugkreis

Für Fragen und mehr Informationen rufen Sie uns bitte an: +49 721 970 37 24.

Sie können uns auch gern eine Email senden: info@lautsprechershop.de

zum Lautsprecher Sofia AMT 22
