Messungen NEO Kyma

Messungen NEO Kyma

Hier finden Sie die Messungen zum Lautsprecher NEO Kyma

Die Messungen werden mit dem Messsystem Clio FW von Audiomatica gemacht.

Der Messverstärker ist eine Clio QC-Box 5. Diese Steuereinheit übernimmt eine Vielzahl von Aufgaben, z. B. das Steuern von einem Laser, das Steuern von Drehtellern usw.

Als Messmikrofon wird ein kalibriertes Audiomatica Mic-01 mit 25 cm Länge verwendet.

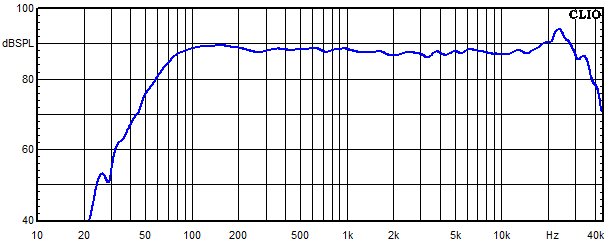

NEO Kyma Frequenzgang

Messungen NEO Kyma, NEO Kyma Frequenzgang

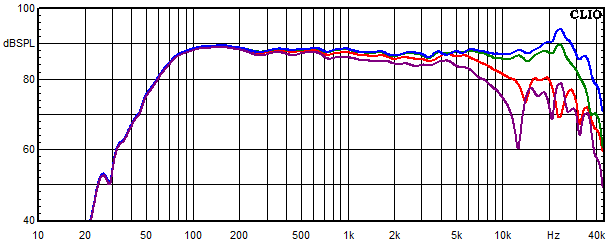

NEO Kyma Frequenzgang unter 0°, 15°, 30° und 45° Winkel gemessen

Messungen NEO Kyma, NEO Kyma Frequenzgang unter 0°, 15°, 30° und 45° Winkel gemessen

Blau = 0°
Grün = 15°
Rot = 30°
Violett = 45°

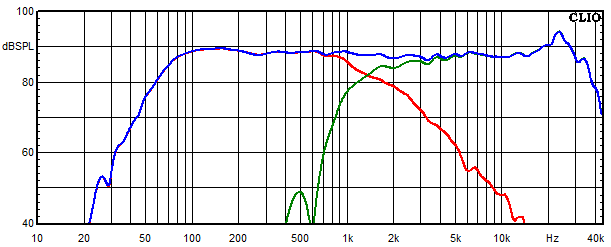

NEO Kyma Frequenzgang der einzelnen Kreise

Messungen NEO Kyma, NEO Kyma Frequenzgang der einzelnen Kreise

Blau = Summe aus Hochtöner und Tieftöner auf Achse gemessen
Grün = Hochtonzweig
Rot = Tieftonzweig

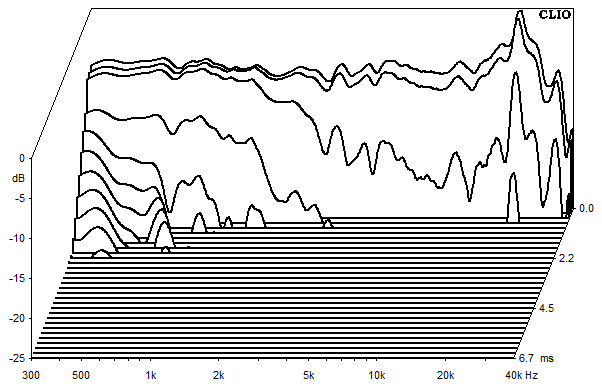

NEO Kyma Wasserfallspektrum

Messungen NEO Kyma, NEO Kyma Wasserfallspektrum

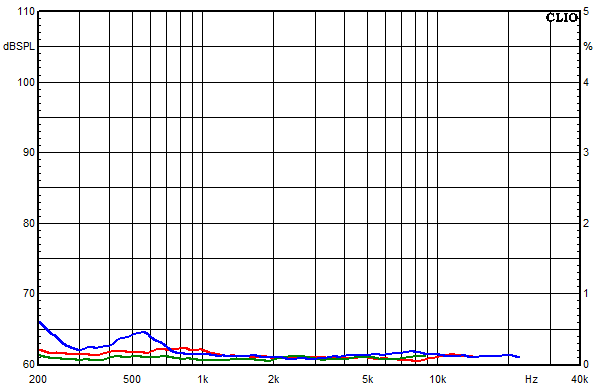

NEO Kyma Klirrfaktor-Frequenzgänge bei 85 dB mittlerem Schalldruckpegel

Messungen NEO Kyma, NEO Kyma Klirrfaktor-Frequenzgänge bei 85 dB mittlerem Schalldruckpegel

Blau = k2
Rot = k3
Grün = k5

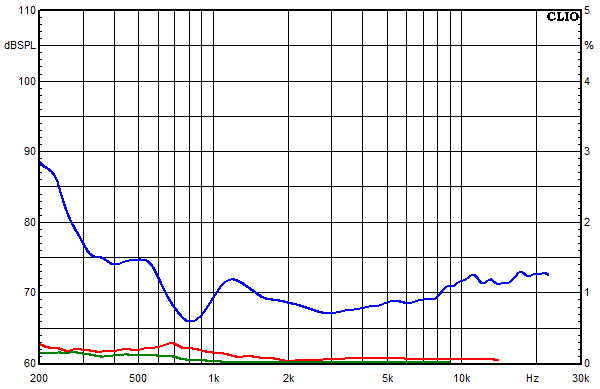

NEO Kyma Klirrfaktor-Frequenzgänge bei 95 dB mittlerem Schalldruckpegel

Messungen NEO Kyma, NEO Kyma Klirrfaktor-Frequenzgänge bei 95 dB mittlerem Schalldruckpegel

Blau = k2
Rot = k3
Grün = k5

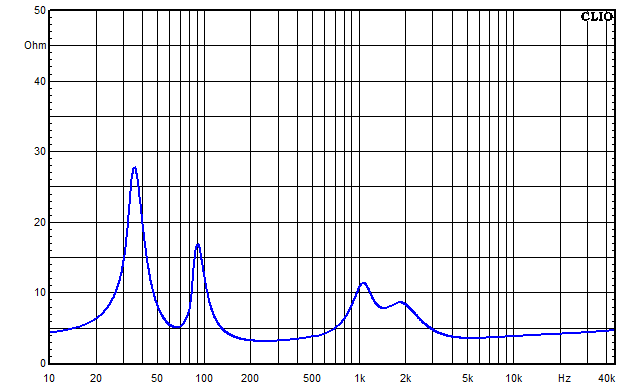

NEO Kyma Impedanz-Frequenzgang

Messungen NEO Kyma, NEO Kyma Impedanz-Frequenzgang

Blau = ohne Impedanzkorrektur
Rot = mit Impedanzkorrektur

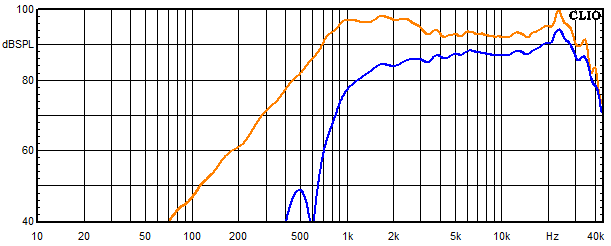

NEO Kyma Frequenzgang Hochtöner

Messungen NEO Kyma, NEO Kyma Frequenzgang Hochtöner

Blau = mit Frequenzweiche
Orange = ohne Frequenzweiche

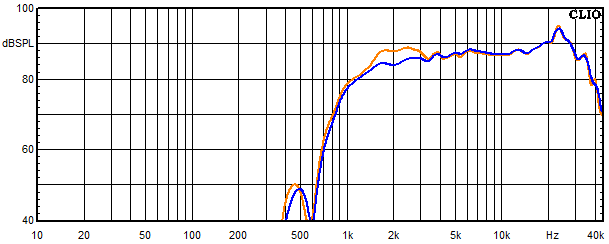

NEO Kyma Frequenzgang vom Hochtöner mit Saugkreis

Messungen NEO Kyma, NEO Kyma Frequenzgang vom Hochtöner mit Saugkreis

Blau = mit Saugkreis
Orange = ohne Saugkreis

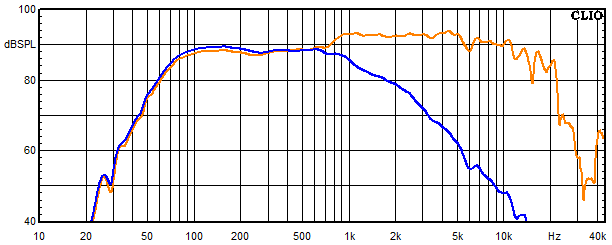

NEO Kyma Frequenzgang vom Tieftöner

Messungen NEO Kyma, NEO Kyma Frequenzgang vom Tieftöner

Blau = mit Frequenzweiche
Orange = ohne Frequenzweiche

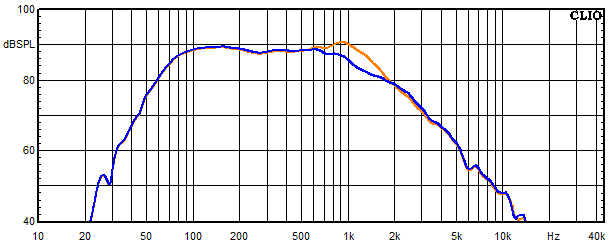

NEO Kyma Frequenzgang Tieftöner mit Saugkreis

Messungen NEO Kyma, NEO Kyma Frequenzgang Tieftöner mit Saugkreis

Blau = mit Saugkreis
Orange = ohne Saugkreis
