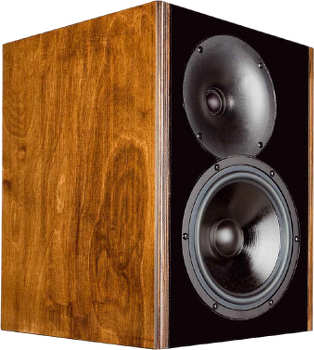

Monitor CB L'enceinte bibliothèque de K+T 2/2014

Fiche technique:

Impédance nominale: 8 Ohm
Sensibilité (2,83V/1m): 84 dB
Dimensions (HxLxP): 430 x 300 x 350 mm
Réponse en fréquence (-8dB): 34 - 30000 Hz
Fréquence(s) de coupure: 1600 Hz
Principe: charge close

La Monitor CB est une enceinte avec un haut-parleur Monacor avec diffuseur à pavillon spécial (Wave Guide) WG-300 de Monacor et d'un boomer Monacor.

Le filtre de fréquence est un filtre 12dB.

Notre kit se compose de

Tweeter à dôme Monacor DT-254
Diffuseur à pavillon spécial (Wave Guide) WG-300
Monacor boomer SPH-220HQ
Joint d étanchéité PE, 5x2 mm
Matériau amortissant Sonofil 100 x 35 cm pour 20 Litres
0,25x Mousse alvéolée N25 100x50x4 cm, noir
Bornier PK31 plaquée or (la paire, 1 rouge + 1 noire)
2m Câble haut-parleur 2x1,5 mm2, translucide
Vis Pan 4x20 noir, empreinte cruciforme, 12 pièces
Plan de montage pour le kit

À droite les éléments du filtre,
pour montage sur une planchette en bois.

Condensateur Audaphon MKT 15 μF / 160 Vdc
Condensateur Audaphon MKT 47 μF / 160 Vdc
Condensateur électrolytique à film rugueux, 150 μF/63 VDC
2x Condensateur électrolytique à film rugueux, 220 μF/63 VDC
Condensateur ClarityCap PWA 0,15 μF / 400 Vdc
2x Condensateur Audaphon Superior (MKP) 1,0 μF / 400 Vdc
Condensateur Audaphon Superior (MKP) 4,7 μF / 400 Vdc
Bobine à air Mundorf L100 0,56 mH/0,36 Ohm
Bobine à air Mundorf L140 3,9 mH/0,65 Ohm
Résistance oxyde de métal, 10W 18 Ohm (gris-rouge-noir)

Composants sans ébénisterie, prix par unité - indisponible

Kit avec filtre haut de gamme

Condensateur ClarityCap PWA 47 μF / 160 Vdc
2x Condensateur ClarityCap ESA 1,0 μF / 630 Vdc
Condensateur ClarityCap ESA 4,7 μF / 630 Vdc
Condensateur ClarityCap ESA 0,15uF / 630 Vdc
Condensateur Audaphon Superior (MKP) 15 μF / 400 Vdc
Condensateur électrolytique à film rugueux, 150 μF/63 VDC
2x Condensateur électrolytique à film rugueux, 220 μF/63 VDC
Bobine à air vernie Mundorf BL100 0,56 mH/0,36 Ohm
Bobine à air vernie Mundorf BL140 3,9 mH/0,65 Ohm
Résistance oxyde de métal, 10W 18 Ohm (gris-rouge-noir)

Composants sans ébénisterie, prix par unité - indisponible

Correction d'impédance

Si vous souhaitez utiliser ces enceintes avec un amplificateurs à tubes, vous devez corriger l´impédance à l'aide d'un circuit branché en parallèle du filtre de l'enceinte. La qualité des composants joue un rôle relativement limité, pour cette raison, nous ne proposons qu´un kit de composants. Naturellement, sur demande, nous pouvons aussi vous fournir des composants plus élaborés.

Condensateur électrolytique à film lisse, 47uF / 50 VDC
1 mm bobine à air, 0,15 mH/0,17 Ohm
Résistance oxyde de métal, 10W 12 Ohm (brun-rouge-noir)

Prix par correction d´impédance pour une enceinte, à monter sur support bois.

- indisponible

Support de filtre universel

Si vous souhaitez un support de filtre universel plutôt qu´en bois
support universel 240x165mm, étamé, prix à l´unité: EUR 8,60 hors TVA: € 7.23 / $ 8.38
Nous vous recommandons un support par enceinte (donc 2 pour une paire d´enceintes)
