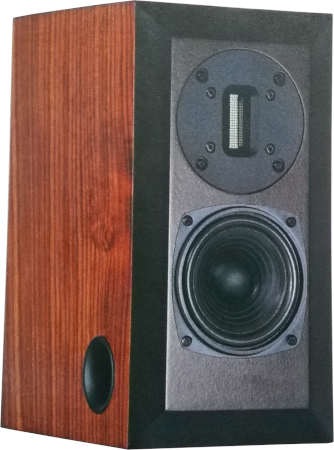

Mona 10 RBT   Altavoz compacto por Hobby Hifi 1/2020

Datos técnicos
  • Impedancia: 6 Ohm
  • Nivel de presión sonora (2,83V/1m): 84 dB
  • Dimensiones (ancho x alto x profundidad): 300 x 158 x 238 mm
  • Rango de frecuencia (-8dB): 48 a 31000 Hz
  • Frecuencia (s) Crossover: 4500 Hz
  • Principio: Acústica Bass-reflex

La Mona 10 RBT es una caja acústica compacta de dos vías.

Mona 10 RBT es un altavoz bass reflex con chasis fabricado por la empresa Monacor .

El kit incluye los siguientes altavoces:
- un altavoz de agudos de cinta Monacor RBT-10
- un altavoz de graves Monacor SP-60/4

Bernd Timmermanns ha desarrollado este altavoz.

El divisor de frecuencia está formado por
- un filtro de paso alto de tercer orden (18 dB / octava) para el altavoz de agudos.
- un filtro de paso alto de segundo orden (12 dB / octava) para el altavoz de graves

La respuesta de frecuencia del altavoz es equilibrada.

El diagrama de cascada está casi exento de errores

Las distorsiones no lineales a volumen medio (90 dB, 1m) se sitúan por sobre los 300 Hz y bajo 1%.

Nuestro kit de montaje se compone de

  • Ribbon tweeter Monacor RBT-10
  • Monacor SP-60/4
  • Bass reflex tube HP35, 35x125 mm, black
  • 0,25x Damping Sonofil 100 x 35 cm for 20 litres
  • Binding Post PK31, gold plated (one pair, red and black)
  • 2m Speaker cable 2x1.5 mm2, transparent
  • Pan screws 4x20 black, torx, 8 pieces
  • Plan for DIY kit

montar las piezas del divisor de frecuencia (derecha),
sobre un listón de madera.

  • Audaphon MKP CAP Superior 3.3 μF / 400 Vdc
  • Audaphon MKP CAP Superior 4.7 μF / 400 Vdc
  • JB, electrolytic capacitor, bipolar, 82 μF/100 Vdc
  • JB, electrolytic capacitor, bipolar advanced, 6.8 μF / 100 Vdc
  • 1.0 mm air core coil, 0.33 mH/0.26 Ohm
  • 1.0 mm air core coil, 0.68 mH/0.39 Ohm
  • 0.7 mm air core coil, 0.18 mH/0.36 Ohm
  • Metal-oxide resistor, 10W 6.8 Ohm (blue-grey-gold)
  • Metal-oxide resistor, 5W 6.8 Ohm (blue-grey-gold)
  • Metal-oxide resistor, 5W 33 Ohm (orange-orange-black)

Kit sin la caja, precio por altavoz   EUR 211,00 sin IVA: € 177.31 / $ 193.27

Kit con filtro divisor de alta gama

En puntos importantes del kit de alta gama se incorporan bobinas de alambre esmaltado, con lo que se consigue reducir el efecto de microfonía. (Al pasar la corriente por la bobina se genera en ella un campo magnético que pone, a su vez, en movimiento las espiras. La correspondientes tensiones que se inducen en la bobina se suman a la señal útil. Cuanto más fijas estén las espiras, tanto menor será la alteración de la señal útil). Los condensadores usados para el Monacor RBT-10, en los que la calidad es determinante, son los excelentes Mundorf EVO ÖL, de 450 voltios .

Kit provisto de filtro divisor de alta gama, sin caja, precio por unidad   EUR 265,00 sin IVA: € 222.69 / $ 242.73

Corrección de impedancia

Si usa el altavoz con un amplificador de tubos, deberá proceder a corregir la impedancia. Al ser en este caso la calidad de las piezas un factor de menor importancia, ofrecemos solamente un kit. No obstante, si usted lo desea, obviamente le suministraremos piezas de calidad superior.


Para la corrección de la impedancia suministramos las siguientes piezas:

Precio del dispositivo de corrección de impedancia para un altavoz. Para ser montado sobre una base de madera.    EUR 9,30 sin IVA: € 7.82 / $ 8.52

Placas de circuito reticuladas

Si en vez de fijar el filtro divisor de frecuencias sobre una base de madera prefiere hacerlo sobre una placa de circuito reticulada de 140 x 102 mm
Placas de circuito reticuladas RA140, N° de pedido: str-RA140, precio por unidad:   EUR 4,20 sin IVA: € 3.53 / $ 3.85
Recomendamos usar una placa por cada kit (dos por cada par de altavoces)
