Placas para circuitos

Para hace un divisor de frecuencia se pueden usar placas para circuito estándar o placas de reticulado especial.


• La placas estándar para circuito impreso llevan tres perforaciones formando un línea recta que se encuentran cercanas y unidas entre sí por el laminado de cobre. Esta configuración ha mostrado ser eficaz en la construcción de divisores de frecuencia a escala reducida.
• Si no desea emplear este laminado de cobre, le recomendamos los soportes de madera o bien las placas con laminado de fibra de vidrio Epoxy, en uno de cuyos lados se colocan los componentes, que se unen entre sí en el lado opuesto.

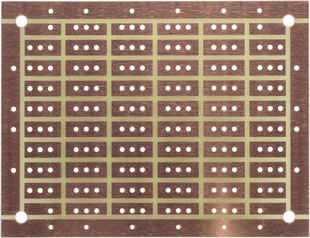

Placa estándar para circuitos, pequeña

Placa de circuito con laminado de fibra de vidrio Epoxy de 150 x 115 mm con capa de Cu de 35 µ.

con espaciador, Precio por unidad   (Artículo no. "I-2754") EUR 5,70 sin IVA: € 4.79 / $ 5.22

sin espaciador, Precio por unidad   (Artículo no. "I-8805017") EUR 4,70 sin IVA: € 3.95 / $ 4.31

Espaciador, precio por 100 unidades   (Artículo no. "I-7354") EUR 10,40 sin IVA: € 8.74 / $ 9.53

Bornes adecuados para el montaje sobre la placa

Bornes de 2 y 4 polos, de plástico reforzado con fibra de vidrio, de color negro, cuerpo de latón recubierto en oro, paso entre orificios 10 mm, para cables de sección transversal de hasta 4 mm².

Los bornes se alinean por pares y pueden por tanto constar de bloques de 2, 4, 6, 8 etc. piezas.

Precio por unidad   (Artículo no. "str-klm-2") - No disponible 2 polos

Precio por unidad   (Artículo no. "str-klm-4") - No disponible 4 polos

Placa estándar para circuitos, grande

Placa de circuito con laminado de fibra de vidrio Epoxy de 220 x 155 mm con capa de Cu de 35 µ.

con espaciador, Precio   (Artículo no. "I-2755") EUR 12,90 sin IVA: € 10.84 / $ 11.82

sin espaciador, Precio   (Artículo no. "I-8805002") EUR 11,80 sin IVA: € 9.92 / $ 10.81

Espaciador, precio por 100 unidades   (Artículo no. "I-7354") EUR 10,40 sin IVA: € 8.74 / $ 9.53

Bornes adecuados para el montaje sobre la placa

Bornes de 2 y 4 polos, de plástico reforzado con fibra de vidrio, de color negro, cuerpo de latón recubierto en oro, paso entre orificios 10 mm, para cables de sección transversal de hasta 4 mm².

Los bornes se alinean por pares y pueden por tanto constar de bloques de 2, 4, 6, 8 etc. piezas.

Precio por unidad   (Artículo no. "str-klm-2") - No disponible 2 polos

Precio por unidad   (Artículo no. "str-klm-4") - No disponible 4 polos

Placa de rejilla

Si no desea emplear el laminado de cobre, recomendamos las placas con laminado de fibra de vidrio Epoxy, en uno de cuyos lados se colocan los componentes, que se unen entre sí en el lado opuesto.

Estas placas están disponibles en diversos tamaños, todas con un paso entre orificios de 5 mm.

Placa de rejilla con espaciador

RA140, 140 x 102 mm, Precio   (Artículo no. "str-RA140") EUR 4,20 sin IVA: € 3.53 / $ 3.85

RA160, 159 x 127 mm, Precio   (Artículo no. "str-RA160") EUR 5,90 sin IVA: € 4.96 / $ 5.40

RA240, 240 x 165 mm, Precio   (Artículo no. "str-RA240") EUR 8,60 sin IVA: € 7.23 / $ 7.88

Placa de rejilla sin espaciador

RA140, 140 x 102 mm, Precio   (Artículo no. "I-2765") EUR 3,70 sin IVA: € 3.11 / $ 3.39

RA160, 159 x 127 mm, Precio   (Artículo no. "I-2766") EUR 5,10 sin IVA: € 4.29 / $ 4.67

RA240, 240 x 165 mm, Precio   (Artículo no. "I-2767") EUR 7,60 sin IVA: € 6.39 / $ 6.96

Espaciador, precio por 100 unidades   (Artículo no. "I-7354") EUR 10,40 sin IVA: € 8.74 / $ 9.53

Bornes adecuados para el montaje sobre la placa

Bornes de 2 y 4 polos, de plástico reforzado con fibra de vidrio, de color negro, cuerpo de latón recubierto en oro, paso entre orificios 10 mm, para cables de sección transversal de hasta 4 mm².

Los bornes se alinean por pares y pueden por tanto constar de bloques de 2, 4, 6, 8 etc. piezas.

Precio por unidad   (Artículo no. "str-klm-2") - No disponible 2 polos

Precio por unidad   (Artículo no. "str-klm-4") - No disponible 4 polos

Borne pequeño

Bornes de 2 y 4 polos, de plástico de color azul, paso entre orificios: 5 mm, para cables de sección transversal de hasta 2,5 mm².

Los bornes se alinean por pares y pueden por tanto constar de bloques de 2, 4, 6, 8 etc. piezas.

Precio por unidad   (Artículo no. "str-klk-2") - No disponible 2 polos

Precio por unidad   (Artículo no. "str-klk-4") - No disponible 4 polos
