Hier finden Sie die Messungen zum Bausatz El Centro

Die Messungen werden mit dem Messsystem Clio FW von Audiomatica gemacht.

Der Messverstärker ist eine Clio QC-Box 5. Diese Steuereinheit übernimmt eine Vielzahl von Aufgaben, z. B. das Steuern von einem Laser, das Steuern von Drehtellern usw.

Als Messmikrofon wird ein kalibriertes Audiomatica Mic-01 mit 25 cm Länge verwendet.

El Centro Frequenzgang

Messungen El Centro, El Centro Frequenzgang

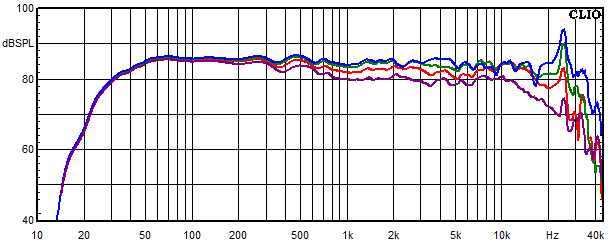

El Centro Frequenzgang unter 0°, 15°, 30° und 45° Winkel gemessen

Messungen El Centro, El Centro Frequenzgang unter 0°, 15°, 30° und 45° Winkel gemessen

Blau = 0°
Grün = 15°
Rot = 30°
Violett = 45°

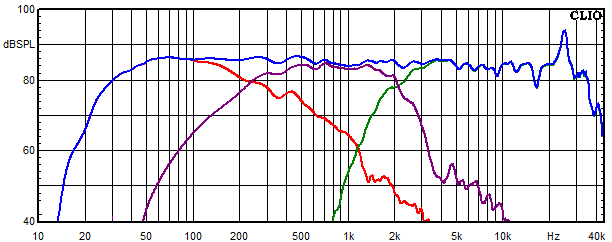

El Centro Frequenzgang der einzelnen Kreise

Messungen El Centro, El Centro Frequenzgang der einzelnen Kreise

Blau = Summe aus Hochtöner, Mitteltöner und Tieftöner auf Achse gemessen
Grün = Hochtonzweig
Violett = Mitteltonzweig
Rot = Tieftonzweig

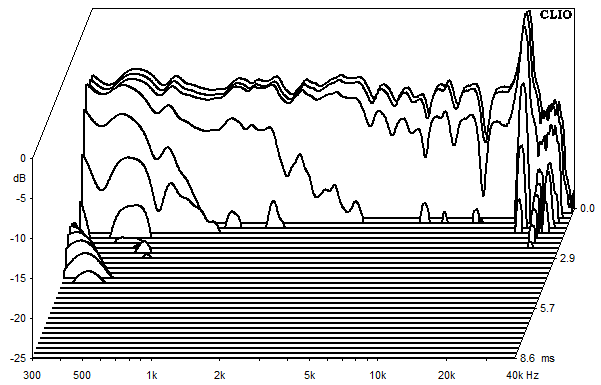

El Centro Wasserfallspektrum

Messungen El Centro, El Centro Wasserfallspektrum

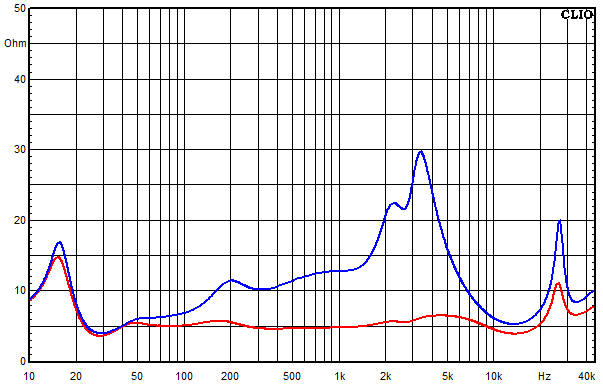

El Centro Impedanz-Frequenzgang

Messungen El Centro, El Centro Impedanz-Frequenzgang

Blau = ohne Impedanzkorrektur
Rot = mit Impedanzkorrektur

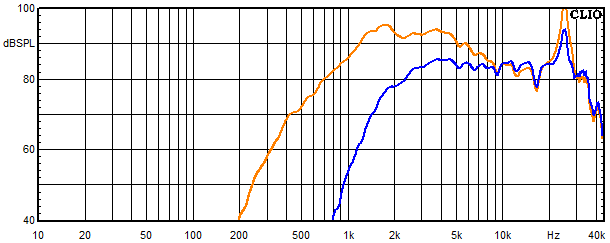

El Centro Frequenzgang Hochtöner

Messungen El Centro, El Centro Frequenzgang Hochtöner

Blau = mit Frequenzweiche
Orange = ohne Frequenzweiche

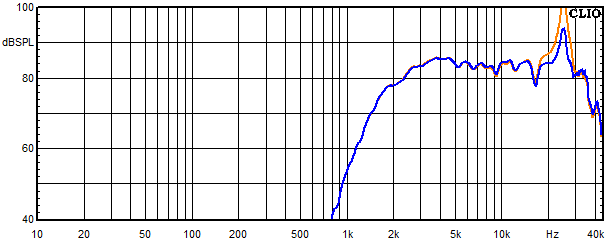

El Centro Frequenzgang Hochtöner mit Sperrkreis

Messungen El Centro, El Centro Frequenzgang Hochtöner mit Sperrkreis

Blau = mit Sperrkreis
Orange = ohne Sperrkreis

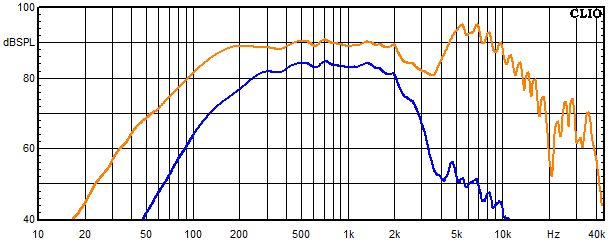

El Centro Frequenzgang Mitteltöner

Messungen El Centro, El Centro Frequenzgang Mitteltöner

Blau = mit Frequenzweiche
Orange = ohne Frequenzweiche

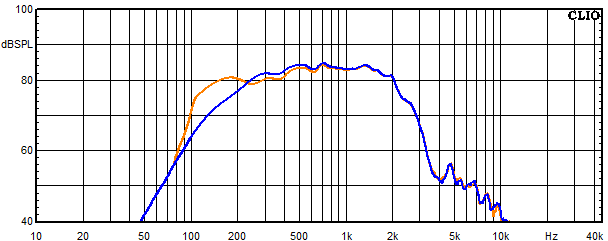

El Centro Frequenzgang Mitteltöner mit Saugkreis 1

Messungen El Centro, El Centro Frequenzgang Mitteltöner mit Saugkreis 1

Blau = mit Saugkreis
Orange = ohne Saugkreis

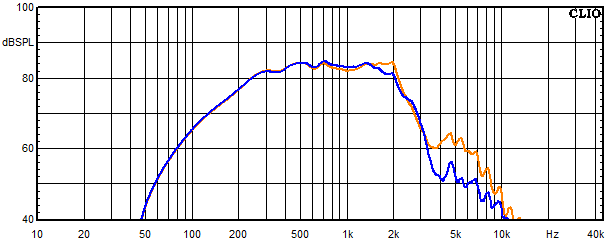

El Centro Frequenzgang Mitteltöner mit Saugkreis 2

Messungen El Centro, El Centro Frequenzgang Mitteltöner mit Saugkreis 2

Blau = mit Saugkreis
Orange = ohne Saugkreis

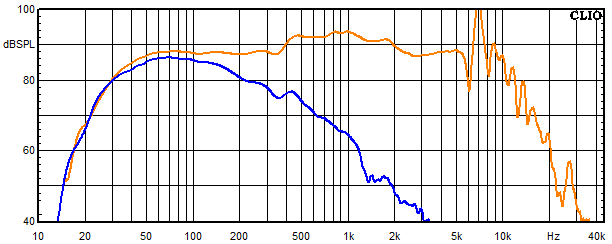

El Centro Frequenzgang Tieftöner

Messungen El Centro, El Centro Frequenzgang Tieftöner

Blau = mit Frequenzweiche
Orange = ohne Frequenzweiche

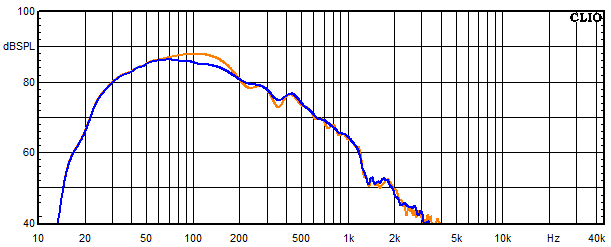

El Centro Frequenzgang Tieftöner mit Saugkreis

Messungen El Centro, El Centro Frequenzgang Tieftöner mit Saugkreis

Blau = mit Saugkreis
Orange = ohne Saugkreis
