Hier finden Sie die Messungen zum Bausatz Ebro

Die Messungen werden mit dem Messsystem Clio FW von Audiomatica gemacht.

Der Messverstärker ist eine Clio QC-Box 5. Diese Steuereinheit übernimmt eine Vielzahl von Aufgaben, z. B. das Steuern von einem Laser, das Steuern von Drehtellern usw.

Als Messmikrofon wird ein kalibriertes Audiomatica Mic-01 mit 25 cm Länge verwendet.

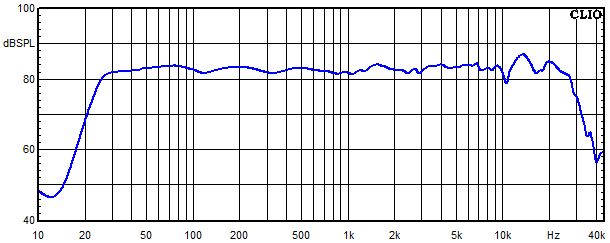

Ebro Frequenzgang

Messungen Ebro, Ebro Frequenzgang

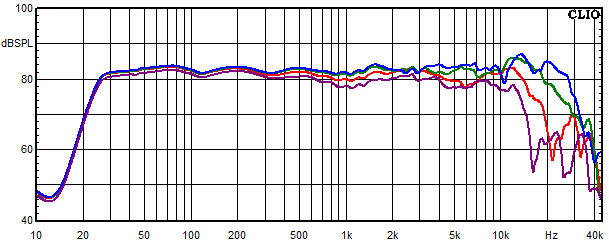

Ebro Frequenzgang unter 0°, 15°, 30° und 45° Winkel gemessen

Messungen Ebro, Ebro Frequenzgang unter 0°, 15°, 30° und 45° Winkel gemessen

Blau = 0°
Grün = 15°
Rot = 30°
Violett = 45°

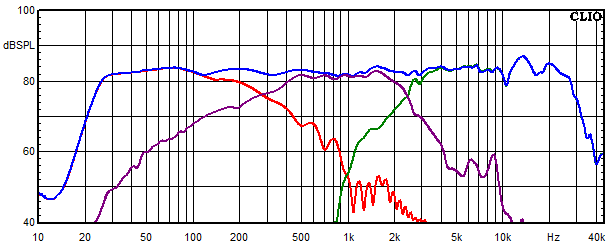

Ebro Frequenzgang der einzelnen Kreise

Messungen Ebro, Ebro Frequenzgang der einzelnen Kreise

Blau = Summe aus Hochtöner, Mitteltöner und Tieftöner auf Achse gemessen
Grün = Hochtonzweig
Violett = Mitteltonzweig
Rot = Tieftonzweig

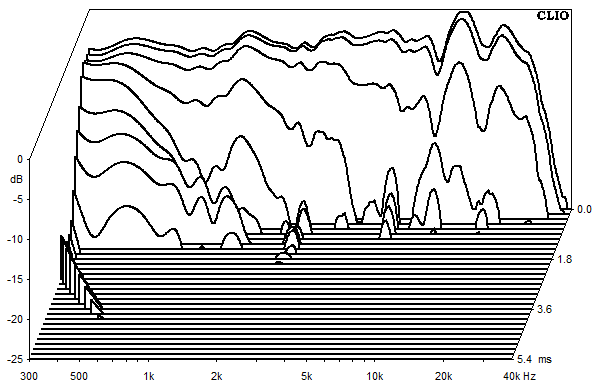

Ebro Wasserfallspektrum

Messungen Ebro, Ebro Wasserfallspektrum

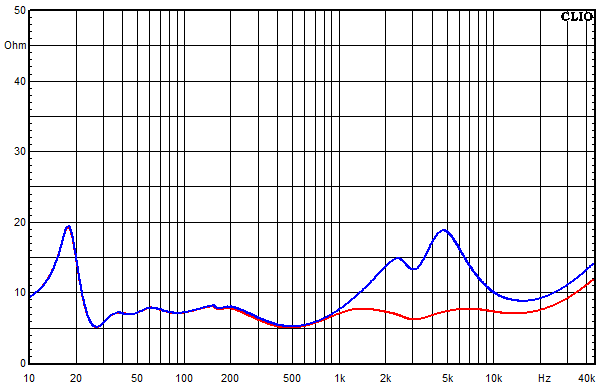

Ebro Impedanz-Frequenzgang

Messungen Ebro, Ebro Impedanz-Frequenzgang

Blau = ohne Impedanzkorrektur
Rot = mit Impedanzkorrektur

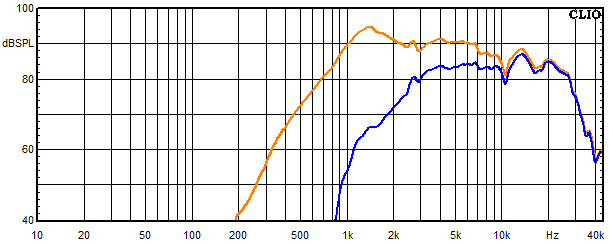

Ebro Frequenzgang Hochtöner

Messungen Ebro, Ebro Frequenzgang Hochtöner

Blau = mit Frequenzweiche
Orange = ohne Frequenzweiche

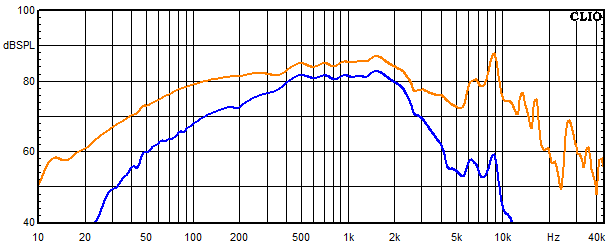

Ebro Frequenzgang Mitteltöner

Messungen Ebro, Ebro Frequenzgang Mitteltöner

Blau = mit Frequenzweiche
Orange = ohne Frequenzweiche

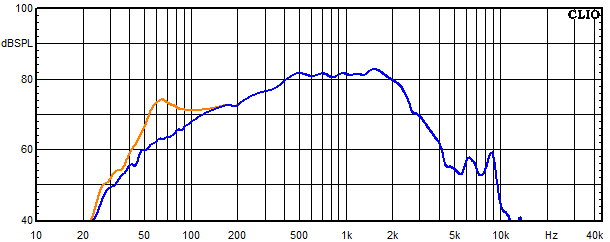

Ebro Frequenzgang Mitteltöner mit Saugkreis

Messungen Ebro, Ebro Frequenzgang Mitteltöner mit Saugkreis

Blau = mit Saugkreis
Orange = ohne Saugkreis

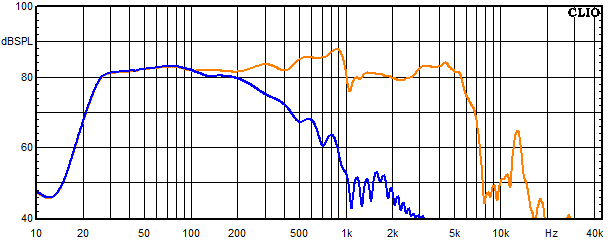

Ebro Frequenzgang Tieftöner

Messungen Ebro, Ebro Frequenzgang Tieftöner

Blau = mit Frequenzweiche
Orange = ohne Frequenzweiche

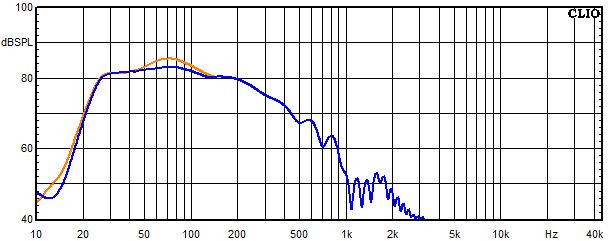

Ebro Frequenzgang Tieftöner mit Saugkreis

Messungen Ebro, Ebro Frequenzgang Tieftöner mit Saugkreis

Blau = mit Saugkreis
Orange = ohne Saugkreis
