BK 201 KH - Jabo-Kugelwellenhorn mit Basshorn-Klassiker von Fostex aus Hobby Hifi 6/2007

Die Daten der Box:
- Maße Bass (HxBxT): 90 x 28,8 x 40 cm
- Maße HT-Horn (DxL): 53 x 53 cm
- Impedanz: 6 Ohm
- Trennfrequenz: 700 Hz
- Empfindlichkeit: 90 dB (2,83V/1m)
- Frequenzbereich (-3dB): 30-17000Hz
- Prinzip: Hörner

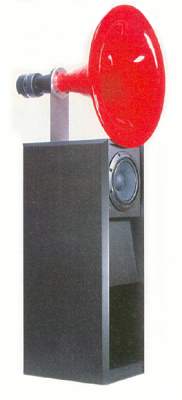

Auf die Idee und Konzeption von Günter Damde, Art of Sound (www.eckhorn.com) entstand ein imposantes Doppelhorn (Jabo-Kugelwellenhorn mit Basshorn von Fostex), zu dem Bernd Timmermanns eine Frequenzweiche entwickelte.

Kennt man Kugelwellenhörner bisher hauptsächlich von Boxen im obersten Preisbereich, so liefert Günther Damde dies nun zu einem recht günstigen Preis. Somit wurde in Hobby HiFi ein Bausatz geboren, der viele Liebhaber ihre Träume verwirklichen lässt.

Das Horn besteht aus einem Mittel-/Hochtonhorn mit dem in Oldenburg gefertigten Jabo Kugelwellenhorn KH-53A, an das der Fostex D1405 angekoppelt wird. Im Tieftonhorn kommt der Fostex FW 208 N zum Einsatz. BK 201 KH

Auszug aus der Klangbeschreibung aus Hobby HiFi 6/2007

... "Wir erlebten eine überragende Klarheit und Selbstverständlichkeit, eine Leichtigkeit, wie wir sie zuletzt mit unseren Superprojekten Faktum, Optimum und Audimax sowie mit den Capaciti-Elektrostaten erlebt hatten. Die räumliche Darstellung überzeugte mit einer beachtlich stabilen Mittenortung bei gleichzeitig breit und tief aufgefächertem Klangbild. Gesangsstimmen überzeugten mit natürlichen Klangfarben, Schlagzeug mit unerhörter Impulsivität." ...

In Hobby HiFi wurden zwei Frequenzweichen vorgestellt; wir vertreiben die Bauteile zu beiden. Hier angeboten ist die Weiche von Bernd Timmermanns. Die Weichen sind völlig unterschiedlich abgestimmt. In Hobby HiFi steht dazu:

"Das ist die Krux mit Frequenzgang-Fehlern: Mit der richtigen Musik wissen sie durchaus zu gefallen. Über das gesamte musikalische Spektrum gemittelt fallen sie aber durch. Der Bass ging klar zugunsten der Neuabstimmung aus: Er glänzte mit einer überragenden Klarheit, mit einer Trockenheit und feinen Detailzeichnung, wie man sie nur von guten Basshörnern kennt. Der bei einem so kompakten Horn kaum für möglich gehaltene Tiefbass, den die BK 201 etwa 30 Zentimeter vor der Zimmerwand stehend produzierten, wurde überhaupt erst erkennbar, wenn unsere Frequenzweiche im Spiel und die Dröhnstelle damit ausgemerzt war. Ganz klar: Unsere Frequenzweiche spielte ausgewogener, natürlicher und räumlicher. Allerdings punktete sie nur bei moderater Lautstärke. Die in der provisorisch aufgebauten Schaltung eingesetzten preiswerten Ferritkernspulen erzeugten ab mittlerer Lautstärke erkennbare, sich bei weiterem Dynamikzuwachs steigernde Verzerrungen. Das Klangbild wurde dabei topfig und eng. Die Originalweiche spielte, sobald es etwas lauter zuging, trotz ihrer gewissen tonalen Unausgewogenheit erheblich souveräner. Selten wurde der Unterschied zwischen Bauteilqualitäten so deutlich wie bei diesem Vergleich. Er beweist, dass der Einfluss hochwertiger Frequenzweichen-Komponenten gar nicht überschätzt werden kann."

Unser Bausatz enthält

- das Jabo Kugelwellenhorn KH-53A
- den Hornadapter und einen Standwinkel
- den Fostex Treiber D1405
- den Fostex FW 208 N
- 1/2 Matte Bondum 800 (oder Noppenschaum)
- selbstklebende Dichtstreifen
- 8 Zylinderkopfschrauben 4x30 mm
- 4 Polklemmen
- 2 m Lautsprecherkabel 2x2,5 mm2
- die Bauanleitung
die Frequenzweichenbauteile
- 3,3 mH Trafokernspule T84
- 2,2 mH Trafokernspule T84
- 1,0 mH Trafokernspule T84
- 1,2 mH Backlackluftspule BL71
- 0,47 mH Backlackluftspule BL71
- 1,5 mH Backlackluftspule BL71
- 220 μF aus parallel geschalteten:
  2x 68 + 82 μF Elko glatt
- 47 μF MKP-Folie (MCAP)
- 15 μF MKP-Folie (MCAP)
- 5,6 μF MKP-Folie (EVO)
- 3,3 μF MKP-Folie (MCAP)
- 8,2 μF MKP-Folie (MCAP)
- 47 Ohm MOX10-Widerstand (gelb-violett-schwarz)
- 15 Ohm MOX10-Widerstand (braun-schwarz-schwarz)
- 4,7 Ohm MOX10-Widerstand (gelb-violett-gold)
- 2x 6,8 Ohm MOX10-Widerstand (blau-grau-gold)
- 2,7 Ohm MOX10-Widerstand (rot-violett-gold)

Bausatz-Preis pro Lautsprecher ohne Holz: - nicht lieferbar

Hinweis:
Wenn Sie die Frequenzweichenbauteile nicht auf Holz, sondern lieber auf eine Platte montieren wollen, so empfehlen wir eine 220 x 155 mm große Universal-Leiterplatte, auf der Sie die Weiche aufbauen können.
Preis der Leiterplatte EUR 11,80 ohne MwSt: € 9.92 / $ 10.71

BK 201 KH, High-End

Wünschen Sie eine absolut hochwertige Frequenzweiche, dann ist die High-End-Variante für Sie die richtige Version. Sie enthält durchweg hochwertige Mundorf Bauteile:

- 3,3 mH Trafokernspule T104, vakuumgetränkt
- 2,2 mH Trafokernspule T104, vakuumgetränkt
- 1,0 mH Trafokernspule T104, vakuumgetränkt
- 1,2 mH Backlackluftspule BL71
- 0,47 mH Backlackluftspule BL71
- 1,5 mH Backlackluftspule BL71
- 220 μF MKP-Folie
- 47 μF MKP-Folie (MCAP)
- 15 μF MKP-Folie (MCAP)
- 5,6 μF MKP Supreme Silver/gold
- 3,3 μF MKP-Folie (MCAP)
- 8,2 μF MKP-Folie (MCAP)
- 47 Ohm MOX10-Widerstand (gelb-violett-schwarz)
- 15 Ohm MOX10-Widerstand (braun-schwarz-schwarz)
- 4,7 Ohm MOX10-Widerstand (gelb-violett-gold)
- 2x 6,8 Ohm MOX10-Widerstand (blau-grau-gold)
- 2,7 Ohm MOX10-Widerstand (rot-violett-gold)

Bausatz-Preis pro High-End-Bausatz ohne Holz: - nicht lieferbar

Hinweis:
Wenn Sie die Frequenzweichenbauteile nicht auf Holz, sondern lieber auf eine Platte montieren wollen, so empfehlen wir eine 220 x 155 mm große Universal-Leiterplatte, auf der Sie die Weiche aufbauen können.
Preis der Leiterplatte EUR 11,80 ohne MwSt: € 9.92 / $ 10.71

Impedanzlinearisierung

Wenn Sie die Box mit einem Röhrenverstärker betreiben wollen, benötigen Sie eine Impedanzkorrektur, die aus 3 Bauelementen besteht:
- 0,68 mH Backlackspule/0,7 mm,
- 33 μF MKP EVO-Kondensator und
- 8,2 Ohm, 20 Watt-Widerstand.

Preis Impedanzkorrektur: EUR 60,80 ohne MwSt: € 51.09 / $ 55.18

  zur Hobby HiFi-Übersicht
