Visaton VOX 253 MTI

Die 3-Wege Bassreflex-Standbox VOX 253 MTI ist ein Original-Visaton Bausatz. Sie besteht aus einem seitlich eingebauten, Bassgewaltigen Tieftöner und auf der Vorderseite einem Hochtöner, der durch zwei Titanmembran-Mitteltöner eingerahmt ist.

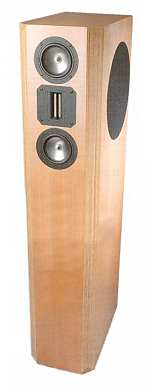

Visaton VOX 253 MTI, Bild aus Zeitschrift K+T 2/2003

Die VOX 253 MTI zeichnet sich durch folgende Eigenschaften aus:

  • unheimliche Bassgewalt durch den seitlich eingebauten TIW 250 XS
  • schönes Design und schlanke Form (Höhe x Breite x Tiefe): 115 x 23,5 x 40 cm
  • mustergültiger Lieferumfang und Beschreibung von Visaton

Technische Daten:

  • Frequenzgang: 28-30 000 Hz (-8dB)
  • Belastbarkeit (Nenn/Musik): 150 / 300 Watt
  • Trennfrequenzen: 200 Hz und 4000 Hz
  • mittlerer Kennschalldruck: 83 dB (1W/1m)
  • mittlerer Kennschalldruck: 86 dB (2,83V/1m)
  • Impedanz: 4 Ohm

Der Bausatz Visaton VOX 253 MTI enthält:

  • 1 x Hochtöner    MHT 12
  • 2 x Mitteltöner TI 100, 8 Ohm
  • 1 x Tieftöner    TIW 250 XS, 8 Ohm
  • 1 x Anschlussklemme
  • 4 x Beutel Dämpfungsmaterial
  • 1 x Frequenzweiche VOX 253 MTI, fertig aufgebaut
  • 20 x div. Schrauben
  • 2 x Kabel für die Innenverkabelung
  • Beschreibung und Bauplan

Best.-Nr. V-5987, Preis pro Paar (ohne Gehäuse) EUR 2602,90 ohne MwSt: € 2187.31 / $ 2406.04

Visaton VOX 253 MTI mit Selbstbau High-End-Weiche

Auf vielfachen Wunsch unserer Kunden bieten wir auch eine Variante mit Highend Weiche an. Die Weichem, die selbst auf 2 Universal-Leiterplatten aufzubauen ist besteht aus:
- 2 Stück Leiterplatte univ. 205x140 mm zur freien Verdrahtung der Bauteile

bei dem MHT 12-Magnetostat kommt zum Einsatz:
- Mundorf MKP Supreme 3,3 μF / 800 V
- Backlack-Luftspule 0,47 mH / 0,41 Ohm
- Mundorf MKP Kondensator 6,8 μF / 400 V
- MOX10 1,5 Ohm/10Watt (braun-grün-gold)
- MOX10 8,2 Ohm/10Watt (grau-rot-gold)

bei den Mitteltönern TI 100 kommen zum Einsatz:
- MKP-Kondensator 100uF / 400V, da die Transparenz mit MKP deutlich verbessert wird.
- 2 Stück MOX10 4,7 Ohm (gelb-violett-gold) parallel statt 2,2 Ohm alleine, da
  der 2,2 Ohm bereits bei 10 Watt Leistungsaufnahme je TI 100 extrem heiß würde.
- Ferritkernspule 3,3 mH / < 0,4 Ohm (noch besser wäre hier eine 2 mm Luftspule)
- MKP-Kondensator 68uF / 400V, da die Transparenz mit MKP deutlich verbessert wird.
- Backlack-Luftspule 0,82 mH / 0,54 Ohm
- Mundorf MKP Kondensator 0,47 μF / 630 V statt 2 Stück Elko spezial,
  wodurch sich eine extreme Klangverbesserung ergibt.
- Mundorf MKP Kondensator 6,8 μF / 400 V
- Backlack-Luftspule 0,33 mH / 0,26 Ohm
- 0,5 mm Rohrkernspule 10 mH / 3,48 Ohm (hier nur zur Unterdrückung einer Resonanz)
- Mundorf, 150 μF/63 V, Elko rau (hier nur zur Unterdrückung einer Resonanz)

Vor dem Tieftöner, wo die Qualität weniger hörbar ist:
- Kernspule mit 4,7 mH, 0,24 Ohm
- Elko, glatt 100uF/ 35Volt
- Elko, glatt 33uF / 50Volt
- Elko, glatt 47uF / 50Volt
- MOX10-Widerstand, 6,8 Ohm (blau-grau-gold)
- 0,6 mm Rohrkernspule 22 mH / 4,26 Ohm
- Mundorf, 330 μF/63 V, Elko rau
- MOX10 4,7 Ohm (gelb-violett-gold)
  Hinweis: Hier sind statt 3,3 Ohm ein 4,7 Ohm zu verwenden, da die Spule einen geringeren Widerstand hat.

Preis einer High-End-Weiche im Bausatz: EUR 309,00 ohne MwSt: € 259.66 / $ 285.63

Auf Wunsch liefern wir den Bausatz mit High-End-Weiche. Preis pro Lautsprecher: EUR 1407,00 ohne MwSt: € 1182.35 / $ 1300.59
